راهنمای انتخاب کنتاکتور؛ آمپر، ولتاژ کوئل و کلاس AC1 و AC3

انتخاب کنتاکتور فقط با نگاه کردن به عدد آمپر روی بدنه انجام نمی‌شود. برای انتخاب درست باید جریان موتور یا بار، ولتاژ مدار قدرت، ولتاژ کوئل، نوع مصرف و کلاس کاری کنتاکتور مثل AC1 یا AC3 را هم‌زمان بررسی کنید. یک انتخاب اشتباه ممکن است باعث داغ شدن کنتاکت‌ها، چسبیدن پلاتین‌ها، قطع‌و‌وصل نامنظم یا حتی آسیب به موتور و تابلو برق شود.

کنتاکتور چیست و چه کاربردی دارد؟

کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل کردن بارهای الکتریکی، به‌خصوص موتورهای سه‌فاز، هیترها، پمپ‌ها، کمپرسورها و سیستم‌های روشنایی استفاده می‌شود. برای آشنایی کامل‌تر با ساختار، عملکرد و انواع این تجهیز، می‌توانید راهنمای کنتاکتور چیست؟ را مطالعه کنید.

برخلاف کلیدهای دستی، کنتاکتور با دریافت فرمان از مدار کنترل، کنتاکت‌های اصلی خود را به‌صورت خودکار تغییر وضعیت می‌دهد. تفاوت کنتاکتور با رله نیز بیشتر به ظرفیت قطع و وصل، نوع بار و کاربرد آن‌ها مربوط می‌شود؛ برای بررسی دقیق‌تر این موضوع، مقاله تفاوت کنتاکتور و رله را مطالعه کنید.

کنتاکتور معمولا از چند بخش اصلی تشکیل شده است:

• کنتاکت‌های اصلی برای عبور جریان مدار قدرت
• کنتاکت‌های کمکی برای مدار فرمان و سیگنال‌دهی
• بوبین یا کوئل برای ایجاد میدان مغناطیسی
• هسته مغناطیسی و فنر بازگرداننده
• محفظه عایق و ترمینال‌های اتصال

وقتی ولتاژ مناسب به کوئل برسد، هسته مغناطیسی کنتاکتور جذب می‌شود و کنتاکت‌های اصلی بسته می‌شوند. با قطع ولتاژ کوئل، فنر کنتاکت‌ها را به حالت اولیه برمی‌گرداند.

مهم‌ترین معیارها در راهنمای انتخاب کنتاکتور

برای انتخاب یک کنتاکتور مناسب، بهتر است تصمیم‌گیری را بر اساس چند مرحله انجام دهید. صرفا انتخاب مدل بزرگ‌تر همیشه بهترین راه‌حل نیست؛ چون ممکن است هزینه بیشتری داشته باشد و با تجهیزات مدار فرمان یا رله اضافه‌بار هماهنگ نباشد.

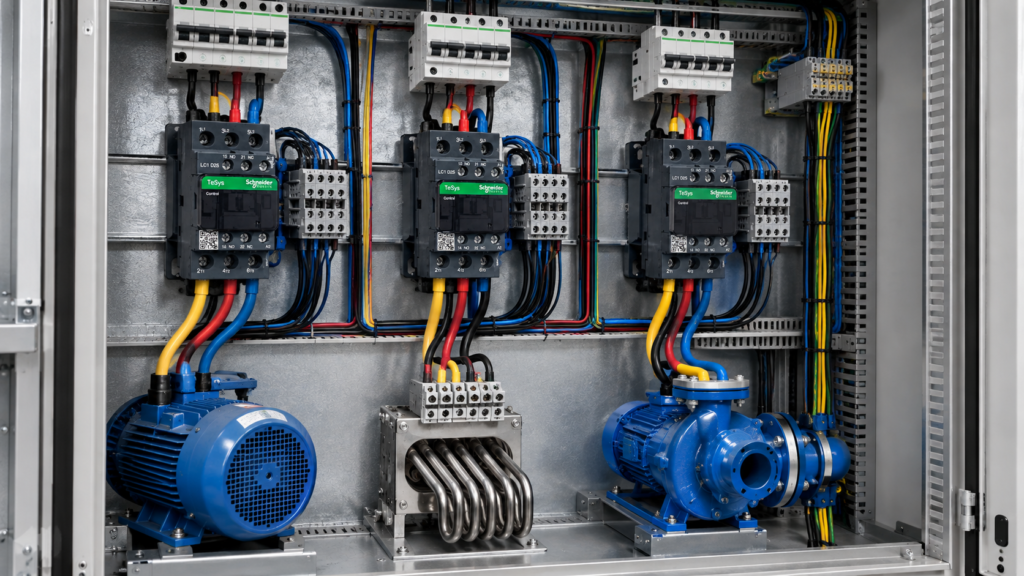

۱. مشخص کردن نوع بار

اول باید بدانید کنتاکتور قرار است چه چیزی را قطع و وصل کند. موتور، المنت، خازن، روشنایی و بارهای القایی، رفتار الکتریکی متفاوتی دارند. مهم‌ترین تفاوت در جریان راه‌اندازی و میزان جرقه هنگام قطع جریان دیده می‌شود.

• موتورهای سه‌فاز و تک‌فاز: بار القایی و دارای جریان راه‌اندازی بالا
• المنت و هیتر: معمولا بار مقاومتی با جریان راه‌اندازی پایین‌تر
• کمپرسور و پمپ: جریان راه‌اندازی و تعداد دفعات قطع‌و‌وصل مهم است
• خازن‌ها: جریان هجومی بسیار بالا در لحظه وصل دارند
• لامپ‌ها: بسته به نوع لامپ ممکن است جریان اولیه زیادی ایجاد کنند

اگر کنتاکتور برای موتور انتخاب می‌شود، معمولا باید کلاس کاری AC3 را مبنا قرار دهید. برای بارهای مقاومتی مانند هیتر، کلاس AC1 در بسیاری از کاربردها مناسب است.

۲. بررسی جریان نامی بار

جریان نامی موتور یا تجهیز را از پلاک آن بخوانید. روی پلاک موتور معمولا اطلاعاتی مانند توان، ولتاژ، جریان، ضریب توان، دور، فرکانس و نوع اتصال ستاره یا مثلث درج می‌شود. جریان درج‌شده روی پلاک، مهم‌تر از یک تخمین ساده بر اساس توان است.

به‌عنوان مثال، ممکن است دو موتور ۷.۵ کیلووات از دو سازنده مختلف، به دلیل تفاوت در راندمان و ضریب توان، جریان نامی یکسانی نداشته باشند. بنابراین همیشه جریان واقعی درج‌شده روی پلاک یا دیتاشیت را بررسی کنید.

در صورت نبود اطلاعات پلاک، جریان تقریبی موتور سه‌فاز را می‌توان با فرمول زیر برآورد کرد:

I = P ÷ (√3 × V × η × cosφ)

در این فرمول، P توان موتور بر حسب وات، V ولتاژ خط، η راندمان و cosφ ضریب توان موتور است. این فرمول فقط برای تخمین اولیه مناسب است و جای اطلاعات پلاک موتور را نمی‌گیرد.

۳. انتخاب آمپر کنتاکتور

بعد از مشخص شدن جریان بار، باید جریان کاری کنتاکتور را بررسی کنید. نکته مهم این است که آمپر درج‌شده روی کنتاکتور به کلاس کاری آن وابسته است. ممکن است یک کنتاکتور در کلاس AC1 جریان بیشتری نسبت به کلاس AC3 تحمل کند.

برای نمونه، یک کنتاکتور ممکن است روی بدنه خود مقدار ۳۲ آمپر AC1 داشته باشد، اما جریان مجاز آن برای موتور در کلاس AC3 کمتر باشد. بنابراین هنگام انتخاب کنتاکتور موتور، به عدد AC3 و توان موتور قابل پشتیبانی در ولتاژ موردنظر توجه کنید.

قاعده کاربردی این است که جریان AC3 کنتاکتور از جریان نامی موتور کمتر نباشد. در شرایط سخت مانند تعداد استارت زیاد، دمای محیط بالا، تهویه ضعیف تابلو یا کارکرد طولانی‌مدت، بهتر است با نظر سازنده یک رنج بالاتر انتخاب شود.

با این حال، انتخاب بیش از حد بزرگ هم همیشه ضروری نیست. کنتاکتور بزرگ‌تر معمولا فضای بیشتر، قیمت بالاتر و گاهی مصرف بیشتر در کوئل دارد. هدف، انتخاب مدلی است که با حاشیه اطمینان منطقی، با بار واقعی هماهنگ باشد.

تفاوت کلاس AC1 و AC3 در کنتاکتور

کلاس مصرف یا Utilization Category نشان می‌دهد کنتاکتور در چه نوع شرایطی برای قطع و وصل بار طراحی شده است. دو کلاس AC1 و AC3 از رایج‌ترین دسته‌ها در تابلوهای برق صنعتی هستند.

کلاس AC1 چیست؟

کلاس AC1 برای بارهای غیرالقایی یا دارای خاصیت القایی کم استفاده می‌شود. بارهای مقاومتی مانند هیتر، المنت، گرم‌کن، کوره‌های الکتریکی و برخی مدارهای روشنایی در این گروه قرار می‌گیرند.

در بارهای AC1 معمولا جریان قطع و وصل به جریان عادی مدار نزدیک‌تر است و جریان راه‌اندازی بسیار شدید مانند موتور وجود ندارد. به همین دلیل، مقدار آمپر AC1 یک کنتاکتور معمولا از مقدار AC3 آن بیشتر است.

برای مثال، اگر قرار است یک المنت با جریان ۲۵ آمپر قطع و وصل شود، باید ظرفیت AC1 کنتاکتور حداقل با این جریان هماهنگ باشد. البته نوع بار، تعداد دفعات قطع و وصل و دمای تابلو نیز باید بررسی شود.

کلاس AC3 چیست؟

کلاس AC3 برای راه‌اندازی و قطع موتورهای القایی قفس سنجابی طراحی شده است. موتور هنگام راه‌اندازی جریان زیادی می‌کشد و کنتاکتور باید بتواند این شرایط را تحمل کند. در زمان قطع نیز موتور در حال کار است و قطع جریان القایی باعث ایجاد جرقه و فشار بیشتری روی کنتاکت‌ها می‌شود.

موتورهای پمپ، فن، نوار نقاله، کمپرسور، دستگاه‌های صنعتی و ماشین‌آلات معمولا با معیار AC3 انتخاب می‌شوند. روی بسیاری از کنتاکتورها علاوه بر آمپر، توان موتور قابل استفاده در ولتاژهای مختلف نیز درج می‌شود.

اگر یک موتور با کنتاکتور AC1 انتخاب شود، ممکن است کنتاکتور در ظاهر آمپر کافی داشته باشد، اما در برابر جریان راه‌اندازی و قطع بار القایی عمر کوتاهی پیدا کند. بنابراین برای موتور، عدد AC3 اهمیت بیشتری از عدد AC1 دارد.

آیا AC3 برای همه موتور‌ها کافی است؟

در بسیاری از راه‌اندازی‌های عادی موتور، AC3 انتخاب مناسبی است؛ اما اگر موتور مرتب جوگینگ شود، به‌سرعت روشن و خاموش شود یا عملیات ترمز معکوس و پلاگینگ انجام دهد، ممکن است به کلاس‌های سخت‌تری مانند AC4 نیاز باشد.

کلاس AC4 برای شرایطی مانند قطع در حال استارت، تغییر جهت سریع، ترمز معکوس و قطع‌و‌وصل‌های بسیار مکرر کاربرد دارد. در این شرایط باید کنتاکتور بر اساس تعداد عملکرد در ساعت و دستورالعمل سازنده انتخاب شود.

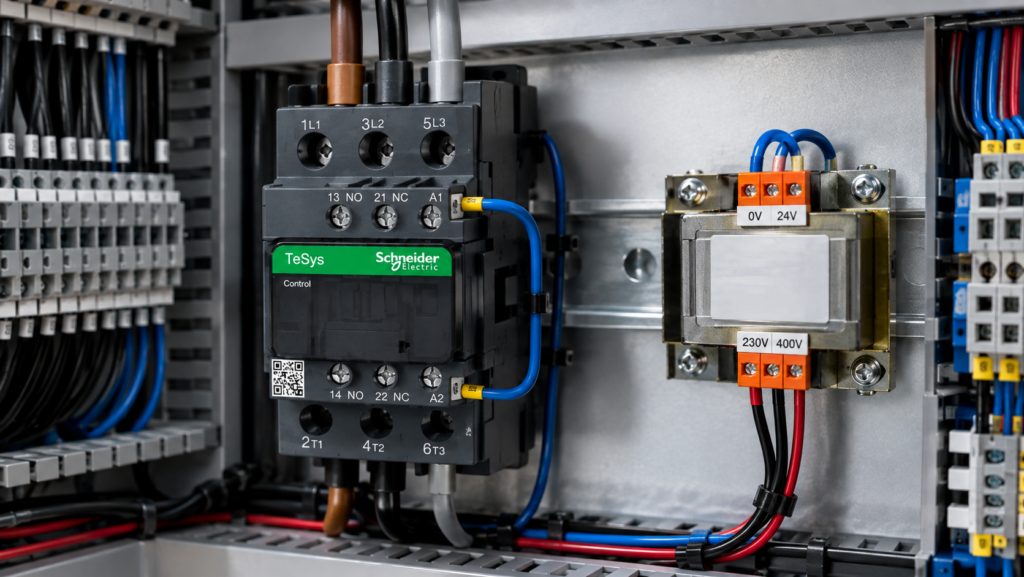

ولتاژ کوئل کنتاکتور را چگونه انتخاب کنیم؟

ولتاژ کوئل یا بوبین با ولتاژ مدار قدرت تفاوت دارد. این دو مقدار نباید با یکدیگر اشتباه گرفته شوند. مدار قدرت ممکن است با برق سه‌فاز ۴۰۰ ولت کار کند، اما کوئل کنتاکتور می‌تواند برای ۲۴ ولت، ۱۱۰ ولت، ۲۲۰ ولت یا ولتاژهای دیگر طراحی شده باشد.

ولتاژ کوئل باید با ولتاژی که در مدار فرمان به آن می‌رسد، کاملا مطابقت داشته باشد. اگر روی کوئل مقدار ۲۲۰ ولت AC درج شده باشد، باید ولتاژ ۲۲۰ ولت متناوب به آن اعمال شود. اعمال ۳۸۰ یا ۴۰۰ ولت به چنین کوئلی باعث سوختن سریع بوبین می‌شود.

انواع رایج ولتاژ کوئل

• ۲۴ ولت AC یا DC برای مدارهای فرمان ایمن و سیستم‌های کنترلی
• ۱۱۰ ولت AC یا DC در برخی ماشین‌آلات و تابلوهای صنعتی
• ۲۲۰ یا ۲۳۰ ولت AC برای مدار فرمان متصل به برق شهری
• ۳۸۰ یا ۴۰۰ ولت AC در برخی مدارهای فرمان خاص

علاوه بر مقدار ولتاژ، باید AC یا DC بودن کوئل را هم بررسی کنید. کوئل ۲۴ ولت AC با کوئل ۲۴ ولت DC یکسان نیست و نمی‌توان آن‌ها را بدون بررسی مشخصات جایگزین کرد.

چطور ولتاژ کوئل مناسب را تشخیص دهیم؟

ابتدا نقشه مدار فرمان را بررسی کنید. سپس ولتاژی را که بین دو ترمینال A1 و A2 قرار می‌گیرد، اندازه بگیرید یا از روی نقشه بخوانید. روی خود کنتاکتور نیز معمولا نوع و مقدار ولتاژ کوئل درج می‌شود.

در مدارهایی که از ترانس کنترل استفاده می‌کنند، ممکن است ولتاژ قدرت ۴۰۰ ولت باشد، اما ترانس، ولتاژ فرمان را به ۲۴ ولت تبدیل کند. در این حالت کنتاکتور باید کوئل ۲۴ ولت داشته باشد، نه کوئل ۴۰۰ ولت.

انتخاب کنتاکتور بر اساس توان موتور

توان موتور یکی از اطلاعات مهم برای انتخاب کنتاکتور است، اما به‌تنهایی کافی نیست. توان قابل پشتیبانی کنتاکتور به ولتاژ موتور و کلاس AC3 وابسته است. یک کنتاکتور ممکن است برای موتور ۷.۵ کیلووات در ۴۰۰ ولت مناسب باشد، اما در ولتاژ دیگر ظرفیت متفاوتی داشته باشد.

هنگام بررسی کاتالوگ، این موارد را کنار هم ببینید:

• توان موتور بر حسب کیلووات یا اسب بخار
• ولتاژ کاری موتور
• جریان نامی موتور
• کلاس مصرف AC3
• تعداد دفعات استارت در ساعت
• شرایط دمایی و تهویه تابلو

برای مثال، فرض کنید موتور سه‌فاز شما ۷.۵ کیلووات است و جریان درج‌شده روی پلاک آن حدود ۱۵ آمپر است. در این شرایط باید کنتاکتوری انتخاب شود که جریان AC3 آن حداقل ۱۵ آمپر باشد و در کاتالوگ سازنده، برای موتور ۷.۵ کیلووات در ولتاژ موردنظر تأیید شده باشد.

اگر موتور تحت بار سنگین استارت می‌زند، تعداد استارت زیاد است یا دمای داخل تابلو بالا می‌رود، بهتر است فقط به حداقل مقدار اکتفا نکنید و حاشیه اطمینان مناسبی در نظر بگیرید.

اگر قصد خرید کنتاکتور متناسب با موتور یا مدار موردنظر خود را دارید، می‌توانید انواع کنتاکتور موجود در نور و نیرو را بررسی و مشخصات مدل‌های مختلف را با یکدیگر مقایسه کنید.

هماهنگی کنتاکتور با رله اضافه‌بار

کنتاکتور به‌تنهایی وظیفه حفاظت کامل موتور را بر عهده ندارد. برای حفاظت در برابر اضافه‌بار، معمولا از رله اضافه‌بار یا بی‌متال استفاده می‌شود. کنتاکتور موتور را قطع و وصل می‌کند، اما بی‌متال در صورت افزایش غیرعادی جریان، مدار فرمان را قطع می‌کند.

رنج تنظیم بی‌متال باید با جریان نامی موتور هماهنگ باشد. برای مثال، اگر جریان موتور ۱۴ آمپر است، باید از بی‌متالی استفاده شود که محدوده تنظیم آن این جریان را پوشش دهد. تنظیم بی‌متال معمولا نزدیک به جریان پلاک موتور انجام می‌شود، نه بر اساس آمپر اسمی کنتاکتور.

همچنین باید بررسی کنید که رله اضافه‌بار از نظر ابعاد و نحوه اتصال با کنتاکتور سازگار باشد. بسیاری از برندها رله‌های مخصوصی برای سری‌های مشخص کنتاکتور تولید می‌کنند.

تعداد کنتاکت‌های کمکی و نوع کنتاکتور

در بعضی پروژه‌ها یک کنتاکت کمکی برای خودنگهدار کردن مدار فرمان لازم است. در برخی دیگر، از کنتاکت‌های کمکی برای چراغ سیگنال، اینترلاک، PLC یا ارسال وضعیت کنتاکتور استفاده می‌شود.

قبل از خرید، مشخص کنید به چه تعداد کنتاکت کمکی باز و بسته نیاز دارید. علامت‌های NO و NC به ترتیب به کنتاکت نرمال باز و نرمال بسته اشاره دارند. اگر تعداد کنتاکت‌های داخلی کافی نیست، می‌توان از بلوک کنتاکت کمکی جانبی استفاده کرد.

در مدارهای چپ‌گرد و راست‌گرد نیز معمولا از دو کنتاکتور استفاده می‌شود. این دو کنتاکتور باید دارای اینترلاک مکانیکی و الکتریکی باشند تا به‌صورت هم‌زمان وصل نشوند؛ چون اتصال هم‌زمان آن‌ها می‌تواند باعث اتصال کوتاه فازها شود.

اشتباهات رایج هنگام انتخاب کنتاکتور

• انتخاب کنتاکتور فقط بر اساس آمپر AC1 برای راه‌اندازی موتور
• اشتباه گرفتن ولتاژ کوئل با ولتاژ مدار قدرت
• نادیده گرفتن جریان پلاک موتور
• انتخاب کوئل AC به جای DC یا برعکس
• استفاده از کنتاکتور کوچک در محیط بسیار گرم
• بی‌توجهی به تعداد استارت و توقف در ساعت
• انتخاب بی‌متال بدون توجه به رنج جریان موتور
• استفاده از کنتاکتور معمولی برای بار خازنی یا بارهای خاص

همچنین تعویض یک کنتاکتور با مدل برند دیگر فقط بر اساس آمپر، کار مطمئنی نیست. ابعاد، نوع ترمینال، توان AC3، ولتاژ کوئل، پایه نصب و سازگاری با رله اضافه‌بار باید بررسی شود.

چک‌لیست نهایی برای انتخاب کنتاکتور

قبل از نهایی کردن خرید، این موارد را بررسی کنید:

1. نوع بار را مشخص کنید؛ موتور، هیتر، روشنایی یا خازن.
2. جریان نامی بار را از روی پلاک یا دیتاشیت بخوانید.
3. برای موتور، کلاس AC3 و برای بار مقاومتی، کلاس AC1 را بررسی کنید.
4. ولتاژ و فرکانس مدار قدرت را با مشخصات کنتاکتور تطبیق دهید.
5. ولتاژ و نوع کوئل را از مدار فرمان مشخص کنید.
6. توان موتور قابل پشتیبانی در ولتاژ موردنظر را بررسی کنید.
7. تعداد کنتاکت‌های کمکی موردنیاز را مشخص کنید.
8. رله اضافه‌بار سازگار با کنتاکتور را انتخاب کنید.
9. دمای محیط، تهویه تابلو و تعداد دفعات قطع‌و‌وصل را در نظر بگیرید.
10. مشخصات مدل را با کاتالوگ رسمی سازنده تطبیق دهید.

جمع‌بندی

برای یک راهنمای انتخاب کنتاکتور کاربردی، باید سه موضوع را جدی‌تر از بقیه بررسی کنید: آمپر واقعی بار، ولتاژ کوئل و کلاس کاری کنتاکتور. در مدارهای موتوری، معیار AC3 و جریان پلاک موتور اهمیت اصلی را دارند؛ در بارهای مقاومتی مانند المنت، کلاس AC1 معمولا معیار مناسب‌تری است.

همچنین فراموش نکنید که ولتاژ کوئل از ولتاژ مدار قدرت جداست و باید دقیقا با مدار فرمان هماهنگ باشد. اگر بین دو مدل مردد هستید، اطلاعات پلاک موتور، تعداد استارت، دمای تابلو و جدول کاتالوگ سازنده را بررسی کنید و فقط بر اساس عدد آمپر تصمیم نگیرید.

سوالات متداول

برای موتور سه‌فاز باید کنتاکتور AC1 انتخاب کنیم یا AC3؟

برای راه‌اندازی و قطع عادی موتورهای سه‌فاز معمولا باید کنتاکتور بر اساس کلاس AC3 انتخاب شود. موتور هنگام استارت جریان زیادی می‌کشد و در زمان قطع نیز بار القایی ایجاد می‌کند؛ بنابراین عدد AC1 به‌تنهایی معیار مناسبی برای موتور نیست.

آیا آمپر AC1 و AC3 کنتاکتور با هم برابر هستند؟

خیر. در بیشتر کنتاکتورها مقدار جریان AC1 از AC3 بیشتر است. علت این است که بار مقاومتی مانند المنت فشار کمتری به کنتاکت‌ها وارد می‌کند، اما موتور به دلیل جریان راه‌اندازی و خاصیت القایی، شرایط سخت‌تری ایجاد می‌کند.

اگر ولتاژ مدار قدرت ۴۰۰ ولت باشد، کوئل کنتاکتور هم باید ۴۰۰ ولت باشد؟

نه، الزاما این‌طور نیست. ولتاژ کوئل باید بر اساس مدار فرمان انتخاب شود. ممکن است مدار قدرت ۴۰۰ ولت باشد، اما مدار فرمان با ولتاژ ۲۴ ولت DC یا ۲۲۰ ولت AC کار کند. مقدار صحیح را از روی نقشه مدار فرمان و نوشته روی کوئل مشخص کنید.

آیا کنتاکتور به‌تنهایی از موتور محافظت می‌کند؟

خیر. کنتاکتور وظیفه اصلی قطع و وصل موتور را دارد و برای حفاظت در برابر اضافه‌بار باید از رله اضافه‌بار یا بی‌متال استفاده شود. برای حفاظت کامل‌تر، فیوز یا کلید حفاظتی مناسب در برابر اتصال کوتاه نیز باید در مدار قرار بگیرد.

کلاس AC4 چه زمانی لازم می‌شود؟

کلاس AC4 برای شرایط سختی مانند جوگینگ، تغییر جهت سریع موتور، ترمز معکوس و قطع‌و‌وصل‌های بسیار مکرر استفاده می‌شود. اگر موتور فقط به‌صورت عادی روشن و خاموش می‌شود، معمولا AC3 انتخاب رایج‌تری است؛ اما برای شرایط خاص باید تعداد عملکرد و دستورالعمل سازنده را بررسی کرد.
