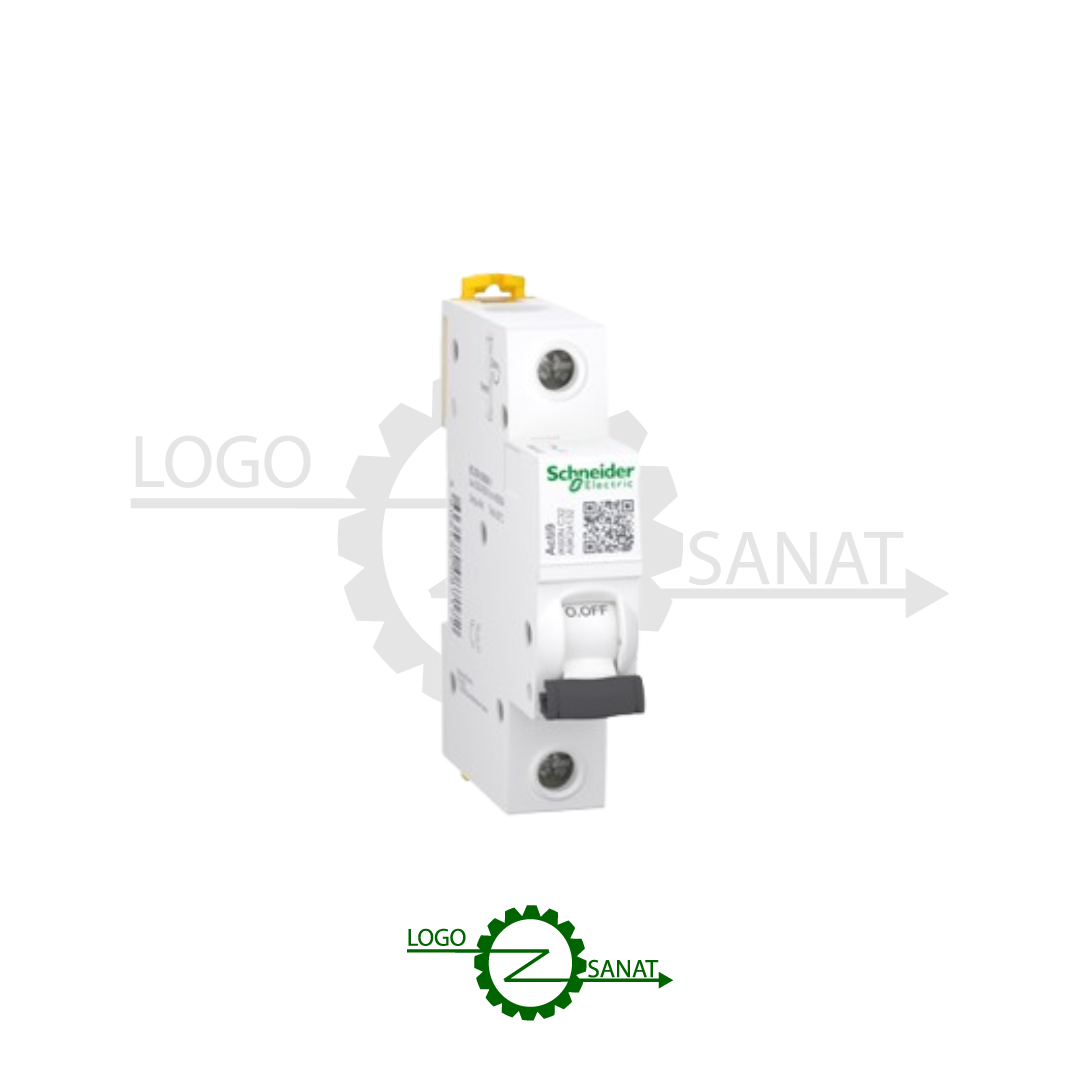

کلید مینیاتوری 10 C آمپر تک پل Schneider | بررسی قیمت و مشخصات

هنگام انتخاب کلید مینیاتوری 10 C آمپر تک پل Schneider، بهتر است جریان نامی، قدرت قطع و تعداد پل را متناسب با مدار موردنظر بررسی کنید.

کلید مینیاتوری یا MCB در مدار وظیفه دارد هنگام بروز جریان غیرعادی، از تجهیزات و سیم‌کشی محافظت کند. وقتی جریان مدار از محدوده مجاز عبور کند، مکانیزم حفاظتی کلید وارد عمل می‌شود و مدار را قطع می‌کند.

تک‌پل بودن این مدل، آن را برای مدارهایی مناسب می‌کند که به حفاظت یک مسیر نیاز دارند. از طرف دیگر، تیپ C باعث می‌شود این کلید برای مدارهایی که هنگام راه‌اندازی جریان لحظه‌ای بالاتری ایجاد می‌کنند، گزینه‌ای قابل بررسی باشد.

در کنار مشخصات اصلی، امکان استفاده از کنتاکت کمکی M9A26924 و کنتاکت خطای M9A26927 نیز در ساختار این محصول در نظر گرفته شده است. این تجهیزات جانبی می‌توانند اطلاعات وضعیت کلید یا وقوع خطا را به مدار کنترل منتقل کنند.

کلید مینیاتوری 10 آمپر تیپ C چیست؟

کلید مینیاتوری 10 آمپر تیپ C برای حفاظت مدارهایی با جریان نامی 10 آمپر استفاده می‌شود. عبارت C در مشخصات کلید، تیپ عملکرد آن را نشان می‌دهد.

در مدارهای مختلف، جریان مصرفی همیشه ثابت نیست. بعضی تجهیزات در لحظه راه‌اندازی جریان بیشتری از حالت عادی دریافت می‌کنند. تیپ C برای چنین شرایطی نسبت به تیپ‌های حساس‌تر، تحمل بیشتری در برابر جریان لحظه‌ای دارد.

البته انتخاب تیپ کلید باید با نوع مصرف‌کننده و شرایط مدار هماهنگ باشد. نمی‌توان صرفاً به دلیل جریان نامی 10 آمپر، این مدل را برای هر مدار 10 آمپری مناسب دانست.

مدل حاضر علاوه بر تیپ C، ساختار 1P یا تک‌پل دارد و برای حفاظت مدارهای تک‌مسیر قابل استفاده است.

مشخصات کلید مینیاتوری 10 C آمپر تک پل Schneider

مشخصات فنی این محصول را می‌توان به شکل زیر خلاصه کرد:

مشخصه	مقدار
برند	Schneider
رنج جریان	10 آمپر
قدرت قطع	6kA
تعداد پل	1P
نوع کلید	تیپ C
نوع تغذیه	AC
کنتاکت کمکی	M9A26924
کنتاکت خطا	M9A26927

این مشخصات، مهم‌ترین معیارهای فنی برای بررسی محصول را در اختیار شما قرار می‌دهند.

جریان نامی 10 آمپر، ظرفیت جریان کاری کلید را مشخص می‌کند. قدرت قطع 6kA نیز یکی از مشخصات مهم بخش حفاظتی است و باید هنگام انتخاب تجهیزات تابلو برق مورد توجه قرار گیرد.

نوع تغذیه AC نیز نشان می‌دهد که این مدل برای استفاده در مدارهای جریان متناوب در نظر گرفته شده است.

قدرت قطع 6kA در کلید مینیاتوری چه معنایی دارد؟

یکی از مشخصات مهم این محصول، قدرت قطع 6kA است.

اگر در یک مدار اتصال کوتاه رخ دهد، جریان بسیار زیادی می‌تواند برای مدت کوتاهی ایجاد شود. کلید مینیاتوری باید بتواند این جریان خطا را به شکل ایمن قطع کند.

قدرت قطع 6 کیلوآمپر نشان‌دهنده توانایی اعلام‌شده کلید برای قطع جریان اتصال کوتاه در محدوده مشخص‌شده توسط سازنده است. بنابراین این مشخصه را باید در کنار سطح اتصال کوتاه احتمالی مدار بررسی کرد.

برای انتخاب کلید مناسب، تنها جریان نامی اهمیت ندارد. شرایط شبکه، نوع تابلو و سطح جریان اتصال کوتاه نیز باید مورد توجه قرار بگیرند.

تیپ C در کلید مینیاتوری چه کاربردی دارد؟

تیپ C یکی از انواع رایج منحنی عملکرد کلیدهای مینیاتوری است. این تیپ برای مدارهایی کاربرد دارد که برخی مصرف‌کننده‌های آن‌ها هنگام شروع به کار جریان لحظه‌ای ایجاد می‌کنند.

برای مثال، بعضی موتورها، ترانسفورماتورها و تجهیزات دارای جریان راه‌اندازی می‌توانند در لحظه روشن شدن، جریان بیشتری نسبت به حالت عادی بکشند.

تیپ C در چنین شرایطی می‌تواند انتخاب مناسبی باشد؛ البته انتخاب نهایی باید بر اساس مشخصات واقعی مصرف‌کننده انجام شود.

نکته مهم این است که تیپ C را نباید صرفاً به عنوان «قوی‌تر» از تیپ‌های دیگر در نظر گرفت. منحنی عملکرد باید با شرایط مدار هماهنگ باشد تا کلید هم حفاظت مناسبی ایجاد کند و هم در زمان راه‌اندازی تجهیزات، بی‌دلیل قطع نکند.

تک پل بودن کلید مینیاتوری چه اهمیتی دارد؟

در مشخصات این محصول عبارت 1P به تعداد پل اشاره می‌کند. کلید تک‌پل برای حفاظت یک مسیر مدار استفاده می‌شود.

این ویژگی در طراحی تابلوهای برق اهمیت دارد؛ زیرا تعداد پل کلید باید با ساختار مدار و نحوه توزیع برق هماهنگ باشد.

اگر مدار به حفاظت چند مسیر یا سیستم سه‌فاز نیاز داشته باشد، باید مدل‌هایی با تعداد پل متناسب را بررسی کرد. بنابراین قبل از خرید، ساختار مدار و تعداد مسیرهایی را که باید تحت حفاظت قرار بگیرند مشخص کنید.

کاربرد کلید مینیاتوری 10 آمپر Schneider

کلیدهای مینیاتوری در تابلوهای برق و مدارهای توزیع برای حفاظت در برابر جریان‌های غیرعادی استفاده می‌شوند. این مدل با جریان نامی 10 آمپر، برای مدارهایی قابل بررسی است که جریان کاری آن‌ها با ظرفیت کلید سازگاری دارد.

حفاظت مدارهای روشنایی

برخی مدارهای روشنایی جریان کاری نسبتاً پایینی دارند. در صورت هماهنگی مشخصات مدار با کلید، مدل 10 آمپر می‌تواند برای حفاظت چنین مدارهایی مورد بررسی قرار گیرد.

البته تعداد مصرف‌کننده‌ها، سطح مقطع سیم و جریان واقعی مدار باید پیش از انتخاب مشخص شوند.

حفاظت مدارهای تک‌فاز

ساختار تک‌پل این محصول برای مدارهایی که به حفاظت یک مسیر نیاز دارند، کاربرد دارد. این موضوع می‌تواند در برخی مدارهای تک‌فاز اهمیت داشته باشد.

هنگام انتخاب، نوع سیستم و نحوه سیم‌کشی را در کنار تعداد پل بررسی کنید.

استفاده در تابلو برق

کلید مینیاتوری یکی از تجهیزات رایج در تابلوهای برق است. قرارگیری مناسب آن در مدار، امکان حفاظت از بخش‌های مختلف سیستم را فراهم می‌کند.

این مدل با قدرت قطع 6kA و جریان نامی 10 آمپر برای مدارهایی مناسب است که مشخصات آن‌ها با این مقادیر مطابقت داشته باشد.

کنتاکت کمکی M9A26924 چیست؟

در کنار کلید اصلی، این محصول امکان استفاده از کنتاکت کمکی M9A26924 را نیز دارد.

کنتاکت کمکی برای دریافت اطلاعات وضعیت کلید و انتقال آن به بخش دیگری از مدار استفاده می‌شود. برای مثال، سیستم کنترل می‌تواند با کمک این تجهیز از وضعیت روشن یا قطع بودن کلید مطلع شود.

این قابلیت در تابلوهایی که نیاز به مانیتورینگ یا کنترل وضعیت تجهیزات دارند، کاربرد بیشتری پیدا می‌کند.

کنتاکت خطای M9A26927 چه کاربردی دارد؟

کنتاکت خطای M9A26927 یکی دیگر از تجهیزات جانبی قابل استفاده با این کلید است.

وظیفه کنتاکت خطا، ارائه اطلاعات مربوط به وضعیت خطای کلید به مدار کنترل است. این موضوع با وضعیت عادی قطع یا وصل کردن کلید تفاوت دارد.

در یک تابلو برق مجهز به سیستم مانیتورینگ، دریافت چنین اطلاعاتی می‌تواند به اپراتور یا سیستم کنترل کمک کند تا متوجه وقوع خطا شود.

بنابراین اگر تابلو شما به اعلام وضعیت یا مانیتورینگ خطا نیاز دارد، وجود کنتاکت‌های جانبی می‌تواند اهمیت پیدا کند.

تفاوت کنتاکت کمکی و کنتاکت خطا

این دو تجهیز عملکرد یکسانی ندارند.

کنتاکت کمکی M9A26924 برای دریافت و انتقال اطلاعات وضعیت کلید استفاده می‌شود. در مقابل، کنتاکت خطای M9A26927 برای اعلام وضعیت خطای کلید کاربرد دارد.

این تفاوت زمانی اهمیت بیشتری پیدا می‌کند که کلید مینیاتوری را داخل یک تابلو برق مجهز به مدار کنترل یا سیستم مانیتورینگ نصب می‌کنید.

اگر فقط به حفاظت مدار نیاز دارید، ممکن است تجهیزات جانبی برای کاربرد شما ضروری نباشند. انتخاب آن‌ها به نیاز سیستم کنترل بستگی دارد.

مزایای کلید مینیاتوری Schneider

استفاده از یک کلید مینیاتوری مناسب، چند نقش مهم در حفاظت مدار ایجاد می‌کند.

حفاظت در برابر جریان غیرعادی

کلید مینیاتوری در زمان عبور جریان بیش از محدوده عملکرد خود، مدار را قطع می‌کند. این عملکرد به کاهش خطر آسیب به سیم‌کشی و تجهیزات کمک می‌کند.

تشخیص سریع خطا

در صورت وقوع شرایط خطا، قطع مدار باعث می‌شود جریان غیرعادی برای مدت طولانی در مسیر باقی نماند.

امکان استفاده از تجهیزات جانبی

وجود کنتاکت کمکی و کنتاکت خطا، امکان توسعه عملکرد کلید در تابلوهای کنترل و مانیتورینگ را فراهم می‌کند.

ساختار تک‌پل

طراحی 1P باعث می‌شود این مدل برای مدارهایی که به حفاظت یک مسیر نیاز دارند، گزینه‌ای مناسب برای بررسی باشد.

نکات مهم قبل از خرید کلید مینیاتوری 10 C آمپر تک پل

قبل از خرید کلید مینیاتوری 10 C آمپر تک پل چند مشخصه را با دقت بررسی کنید.

جریان مدار را مشخص کنید

این محصول جریان نامی 10 آمپر دارد. بنابراین جریان کاری مدار باید با ظرفیت کلید هماهنگ باشد.

انتخاب کلید با جریان نامی نامتناسب می‌تواند باعث عملکرد نامناسب سیستم حفاظتی شود.

تیپ C را با نوع بار تطبیق دهید

نوع مصرف‌کننده روی انتخاب منحنی عملکرد کلید تأثیر دارد. اگر تجهیزات هنگام راه‌اندازی جریان لحظه‌ای ایجاد می‌کنند، تیپ C می‌تواند گزینه‌ای قابل بررسی باشد.

قدرت قطع را بررسی کنید

قدرت قطع این مدل 6kA است. این مقدار باید با سطح جریان اتصال کوتاه احتمالی مدار هماهنگ باشد.

تعداد پل را در نظر بگیرید

مدل حاضر تک‌پل است. اگر مدار شما به تعداد پل بیشتری نیاز دارد، باید مدل مناسب دیگری را انتخاب کنید.

نیاز به کنتاکت جانبی را مشخص کنید

اگر سیستم شما به اعلام وضعیت کلید یا تشخیص خطا نیاز دارد، کنتاکت کمکی M9A26924 و کنتاکت خطای M9A26927 را نیز بررسی کنید.

قیمت کلید مینیاتوری 10 C آمپر تک پل

قیمت کلید مینیاتوری 10 C آمپر تک پل به موجودی، شرایط فروش و وضعیت بازار بستگی دارد. برای مشاهده قیمت به‌روز، قیمت درج‌شده در صفحه محصول نور و نیرو را بررسی کنید.

هنگام مقایسه قیمت، فقط مبلغ محصول را در نظر نگیرید. مشخصاتی مانند جریان نامی 10 آمپر، تیپ C، قدرت قطع 6kA، تعداد پل و امکان استفاده از تجهیزات جانبی نیز در انتخاب اهمیت دارند.

اگر برای یک تابلو برق به چند کلید مینیاتوری نیاز دارید، بهتر است ابتدا مشخصات مدارها را مشخص کنید و سپس مدل مناسب هر مسیر را انتخاب کنید.

خرید کلید مینیاتوری 10 C آمپر تک پل Schneider

برای خرید کلید مینیاتوری 10 C آمپر تک پل ابتدا مشخصات مدار خود را بررسی کنید. این مدل جریان نامی 10 آمپر، منحنی عملکرد C، ساختار تک‌پل و قدرت قطع 6kA دارد و برای مدارهای AC طراحی شده است.

امکان استفاده از کنتاکت کمکی M9A26924 و کنتاکت خطای M9A26927 نیز این مدل را برای تابلوهایی که به تجهیزات جانبی و مانیتورینگ نیاز دارند، قابل بررسی می‌کند.

اگر مشخصات مدار با ویژگی‌های کلید مینیاتوری 10 C آمپر تک پل Schneider مطابقت دارد، می‌توانید این مدل را در فهرست گزینه‌های موردنظر خود قرار دهید.

پیش از نصب نیز بهتر است انتخاب نهایی بر اساس مشخصات واقعی مدار و الزامات حفاظتی پروژه انجام شود.
