رله SSR چیست؟ بررسی عملکرد، کاربردها و نحوه انتخاب رله حالت جامد
رله SSR چیست؟ راهنمای کامل عملکرد، کاربرد و انتخاب رله حالت جامد صنعتی
در سیستمهای برق صنعتی، کنترل دقیق جریان الکتریکی و مدیریت صحیح تجهیزات، نقش مهمی در افزایش ایمنی و بهرهوری دارد. برای کنترل و محافظت از مدارها، تجهیزات مختلفی مانند رلهها، کنتاکتورها و تجهیزات اتوماسیون صنعتی مورد استفاده قرار میگیرند.
یکی از تجهیزاتی که در سالهای اخیر به دلیل سرعت بالا، عمر طولانی و عملکرد مطمئن، کاربرد زیادی در صنایع پیدا کرده است، رله SSR یا رله حالت جامد (Solid State Relay) است.
این نوع رله برخلاف رلههای الکترومکانیکی معمولی، فاقد قطعات متحرک است و عملیات قطع و وصل جریان را با استفاده از قطعات نیمههادی انجام میدهد. همین ویژگی باعث شده است که رلههای SSR در تجهیزاتی مانند دستگاههای کنترل دما، ماشینآلات صنعتی، تابلوهای برق و سیستمهای اتوماسیون کاربرد گستردهای داشته باشند.
در این مقاله از نور و نیرو بررسی میکنیم که رله SSR چیست، چگونه کار میکند، چه انواعی دارد و هنگام خرید آن باید به چه نکاتی توجه کنیم.

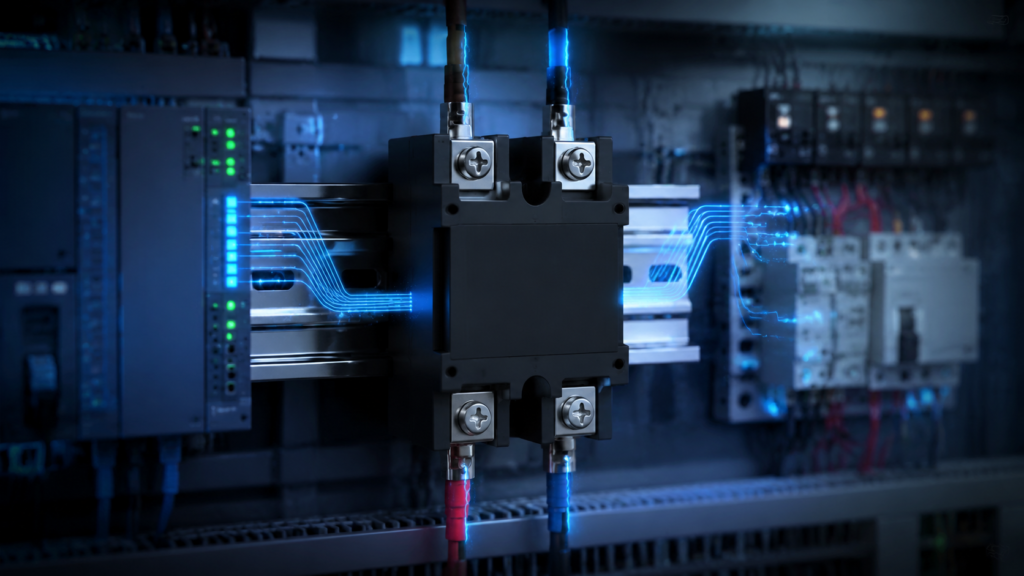

رله SSR چیست؟
رله SSR یا Solid State Relay یک کلید الکترونیکی است که برای کنترل جریان برق در مدارهای صنعتی استفاده میشود.
این تجهیز با دریافت یک سیگنال فرمان کوچک در ورودی، امکان کنترل یک مدار با توان بالاتر را فراهم میکند. به زبان ساده، رله SSR مانند یک واسطه بین سیستم کنترل و مصرفکننده عمل میکند.
برای مثال در یک سیستم کنترل دما، کنترلر دما فرمان روشن یا خاموش شدن المنت را صادر میکند و رله SSR این فرمان را با سرعت بالا به مدار قدرت منتقل میکند.
رلهها به عنوان یکی از اجزای مهم مدارهای کنترلی، مدلهای مختلفی دارند. برای آشنایی بیشتر با انواع این تجهیزات میتوانید دسته رله صنعتی را بررسی کنید.
تفاوت اصلی رله SSR با رلههای معمولی در ساختار داخلی آن است. در رلههای سنتی از سیمپیچ و کنتاکت مکانیکی استفاده میشود، اما در رله حالت جامد، قطعات الکترونیکی مانند تریستور، ترایاک یا MOSFET وظیفه قطع و وصل جریان را بر عهده دارند.

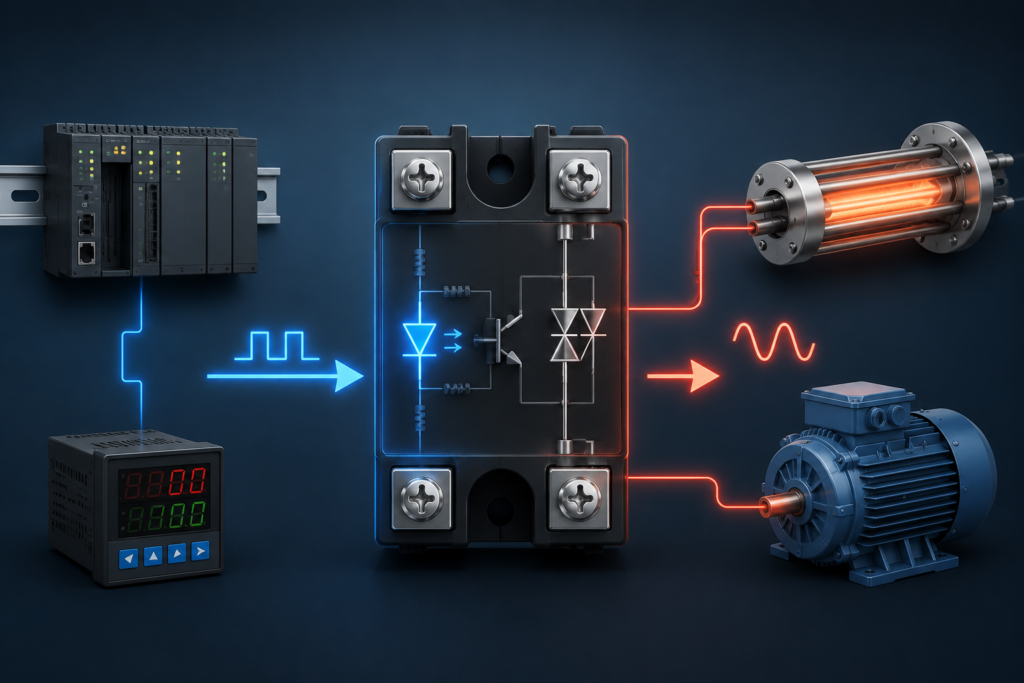

رله SSR چگونه کار میکند؟
عملکرد رله SSR بر اساس کنترل الکترونیکی جریان برق انجام میشود.
زمانی که یک سیگنال کنترل به ورودی رله ارسال میشود، مدار داخلی فعال شده و اجازه عبور جریان از بخش خروجی را صادر میکند.
ساختار کلی رله SSR شامل دو بخش اصلی است:
بخش ورودی رله SSR
قسمت ورودی وظیفه دریافت فرمان از تجهیزات کنترلی را دارد.
این فرمان میتواند از تجهیزات مختلفی مانند:
- PLC
- کنترلر دما
- سیستمهای اتوماسیون صنعتی
- تجهیزات کنترلی الکترونیکی
ارسال شود.
ولتاژ ورودی معمولاً پایین است و فقط برای فعال کردن مدار داخلی رله استفاده میشود.
بخش خروجی رله SSR
بخش خروجی وظیفه کنترل جریان اصلی مدار را بر عهده دارد.
زمانی که سیگنال ورودی دریافت شود، قطعات نیمههادی داخلی فعال شده و جریان برق به سمت مصرفکننده عبور میکند.
به دلیل نبود قطعات مکانیکی، این فرآیند با سرعت بالا و بدون ایجاد صدا انجام میشود.
انواع رله SSR کدامند؟
رلههای حالت جامد بر اساس نوع جریان، تعداد فاز و کاربرد به مدلهای مختلفی تقسیم میشوند.
رله SSR تک فاز
رله SSR تک فاز یکی از رایجترین مدلهای این تجهیز است که در بسیاری از کاربردهای صنعتی استفاده میشود.
این مدل معمولاً برای کنترل تجهیزاتی مانند:
- المنتهای حرارتی
- سیستمهای گرمایشی
- دستگاههای کنترل دما
- تجهیزات آزمایشگاهی
مورد استفاده قرار میگیرد.
رله SSR سه فاز
در سیستمهایی که نیاز به کنترل بارهای سه فاز وجود دارد، از رله SSR سه فاز استفاده میشود.
این مدل بیشتر در ماشینآلات صنعتی، خطوط تولید و تجهیزاتی که توان مصرفی بالاتری دارند کاربرد دارد.
رله SSR جریان مستقیم (DC)
این نوع رله برای کنترل مدارهای DC طراحی شده است و در تجهیزات الکترونیکی، سیستمهای کنترلی و پروژههای خاص صنعتی استفاده میشود.

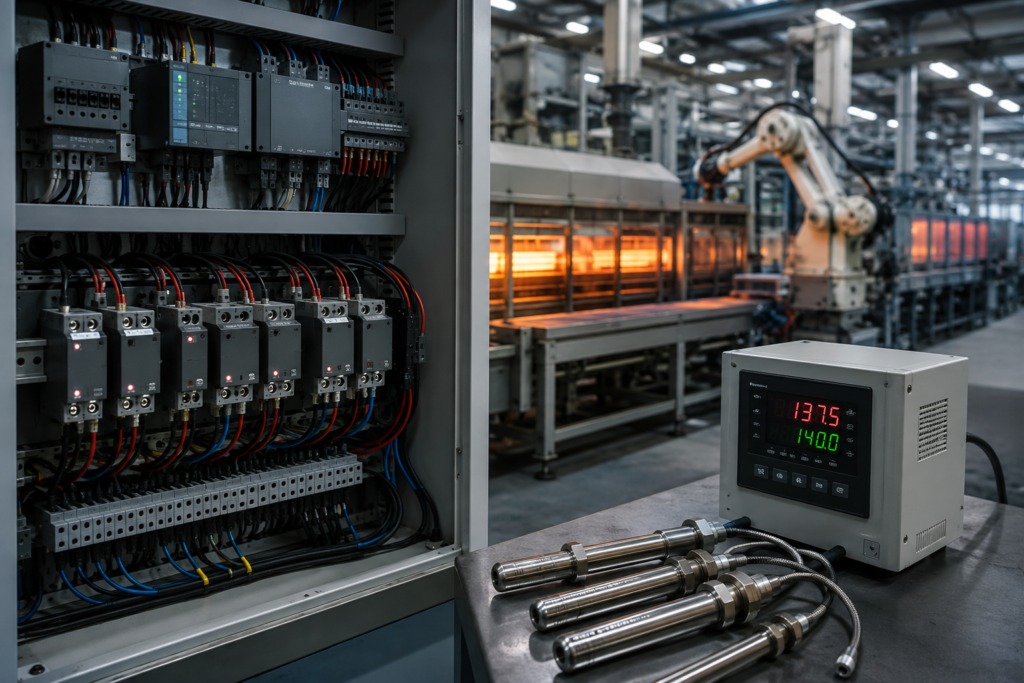

کاربردهای رله SSR در صنعت
رلههای SSR به دلیل سرعت بالا، طول عمر مناسب و قابلیت کنترل دقیق، در صنایع مختلف استفاده میشوند.
کنترل سیستمهای گرمایشی
یکی از مهمترین کاربردهای رله SSR، کنترل المنتها و تجهیزات حرارتی است.
در دستگاههایی که تنظیم دقیق دما اهمیت دارد، مانند:
- دستگاههای بستهبندی
- کورههای صنعتی
- دستگاههای تزریق پلاستیک
- تجهیزات آزمایشگاهی
از رله SSR برای کنترل سریع جریان المنت استفاده میشود.
استفاده در تابلوهای برق صنعتی
در تابلوهای برق مدرن، کاهش استهلاک تجهیزات اهمیت زیادی دارد.
به همین دلیل بسیاری از مهندسان برق برای سیستمهایی که نیاز به قطع و وصل مداوم دارند، از رلههای حالت جامد استفاده میکنند.
سیستمهای اتوماسیون صنعتی
در خطوط تولیدی که تجهیزات بارها در طول روز روشن و خاموش میشوند، استفاده از رلههای مکانیکی میتواند باعث کاهش عمر کنتاکتها شود.
رله SSR به دلیل نداشتن قطعات متحرک، گزینه مناسبی برای این شرایط است.

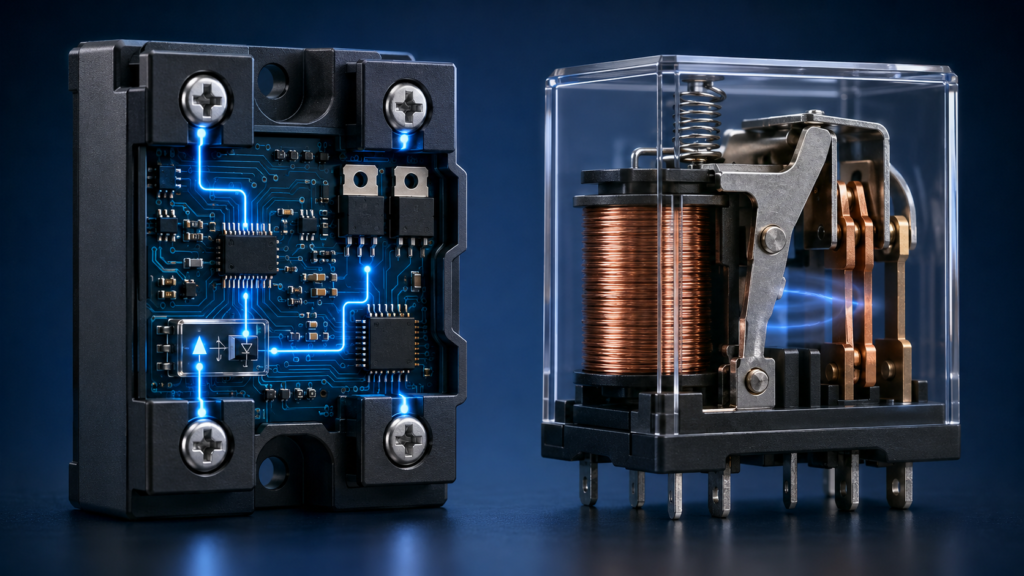

مزایای استفاده از رله SSR نسبت به رله معمولی
انتخاب تجهیز مناسب در مدارهای صنعتی تاثیر مستقیمی روی عملکرد، ایمنی و هزینههای نگهداری سیستم دارد. رله SSR در مقایسه با رلههای الکترومکانیکی معمولی، مزایای قابل توجهی دارد که باعث شده در بسیاری از پروژههای صنعتی مورد استفاده قرار گیرد.
سرعت سوئیچینگ بالا
یکی از مهمترین ویژگیهای رله SSR، سرعت بالای قطع و وصل جریان است.
از آنجایی که این رله فاقد قطعات مکانیکی متحرک است، فرآیند سوئیچینگ با سرعت بیشتری انجام میشود. این ویژگی در سیستمهایی که نیاز به کنترل مداوم و دقیق دارند، اهمیت زیادی دارد.
برای مثال در دستگاههای کنترل دما، روشن و خاموش شدن سریع المنت میتواند باعث افزایش دقت کنترل حرارت شود.
عمر کاری طولانیتر
در رلههای معمولی، باز و بسته شدن مداوم کنتاکتها به مرور زمان باعث فرسایش مکانیکی میشود.
اما در رله SSR به دلیل استفاده از قطعات نیمههادی، مشکل استهلاک مکانیکی وجود ندارد و این تجهیز میتواند تعداد بسیار زیادی عملیات قطع و وصل را انجام دهد.
عملکرد بدون صدا
یکی دیگر از مزایای مهم رله حالت جامد، عملکرد کاملاً بیصدا است.
در رلههای مکانیکی هنگام تغییر وضعیت، صدای کلیک ایجاد میشود؛ اما SSR بدون هیچ صدای مکانیکی کار میکند و برای محیطهایی که کاهش نویز اهمیت دارد، گزینه مناسبی محسوب میشود.
عدم ایجاد جرقه هنگام قطع و وصل
در رلههای الکترومکانیکی، هنگام باز و بسته شدن کنتاکتها احتمال ایجاد جرقه وجود دارد.
رله SSR به دلیل نداشتن کنتاکت مکانیکی، این مشکل را ندارد و میتواند ایمنی بیشتری در مدار ایجاد کند.
مقایسه رله SSR با رله معمولی
| ویژگی | رله معمولی | رله SSR |
| نوع عملکرد | مکانیکی | الکترونیکی |
| سرعت عملکرد | کمتر | بسیار بالا |
| تولید صدا | دارد | ندارد |
| استهلاک قطعات | بیشتر | بسیار کم |
| تعداد دفعات قطع و وصل | محدودتر | بسیار زیاد |
| ایجاد جرقه | ممکن است ایجاد شود | ندارد |
تفاوت رله SSR و کنتاکتور چیست؟
یکی از سوالات رایج در انتخاب تجهیزات برق صنعتی این است که آیا رله SSR میتواند جایگزین کنتاکتور شود؟
پاسخ به نوع کاربرد و شرایط کاری سیستم بستگی دارد.
کنتاکتور معمولاً برای کنترل بارهای قدرت بالا مانند موتورهای صنعتی، تجهیزات سه فاز و مصرفکنندههای با جریان زیاد استفاده میشود.
در مقابل، رله SSR بیشتر برای کاربردهایی مناسب است که سرعت بالا، کنترل دقیق و تعداد دفعات زیاد قطع و وصل اهمیت دارد.
مهمترین تفاوتهای این دو تجهیز عبارتند از:
- کنتاکتور دارای قطعات مکانیکی است، اما SSR کاملاً الکترونیکی عمل میکند.
- سرعت عملکرد رله SSR بیشتر است.
- کنتاکتور برای بارهای بسیار سنگین گزینه مناسبتری محسوب میشود.
- SSR برای کنترل هیترها، سیستمهای دمایی و اتوماسیون صنعتی عملکرد بهتری دارد.
بنابراین قبل از انتخاب بین این دو تجهیز باید عواملی مانند نوع بار، میزان جریان، شرایط محیطی و تعداد دفعات سوئیچینگ بررسی شود.
هنگام خرید رله SSR به چه نکاتی توجه کنیم؟
انتخاب صحیح رله SSR اهمیت زیادی دارد؛ زیرا انتخاب نامناسب میتواند باعث افزایش حرارت، کاهش عمر تجهیز و حتی آسیب به مدار شود.
هنگام خرید رله حالت جامد باید چند عامل مهم را بررسی کنید:
جریان نامی رله SSR
یکی از مهمترین مشخصات هر رله SSR، میزان جریانی است که میتواند تحمل کند.
برای انتخاب مناسب، بهتر است رلهای انتخاب شود که ظرفیت جریان آن کمی بیشتر از نیاز واقعی مصرفکننده باشد.
انتخاب رله با جریان کمتر از مقدار مورد نیاز، باعث افزایش دما و کاهش طول عمر آن خواهد شد.
ولتاژ ورودی و خروجی
قبل از خرید باید مشخص شود:
- ولتاژ فرمان ورودی چقدر است؟
- ولتاژ مصرفکننده چند ولت است؟
- مدار AC است یا DC؟
عدم توجه به این موارد میتواند باعث عملکرد نادرست یا خرابی رله شود.
نوع بار مصرفی
نوع مصرفکننده تاثیر زیادی در انتخاب رله SSR دارد.
برای مثال رلهای که برای کنترل یک المنت حرارتی انتخاب میشود، ممکن است برای یک موتور یا بار القایی مناسب نباشد.
به همین دلیل قبل از خرید باید نوع بار الکتریکی بررسی شود.
سیستم خنککننده
رلههای SSR هنگام عبور جریان، مقداری گرما تولید میکنند.
در مدلهایی که جریان بالاتری دارند، استفاده از هیت سینک یا تجهیزات خنککننده ضروری است.
دفع صحیح حرارت باعث افزایش عمر رله و عملکرد پایدارتر آن میشود.
برندهای معتبر رله SSR در بازار
در تجهیزات برق صنعتی، انتخاب برند معتبر اهمیت زیادی دارد؛ زیرا کیفیت ساخت، پایداری عملکرد و طول عمر تجهیز، تاثیر مستقیمی روی عملکرد سیستم خواهد داشت.
برندهایی مانند:
- CHINT
- Schneider Electric
- Darvit
از جمله برندهای شناختهشده در حوزه تجهیزات برق صنعتی هستند.
استفاده از محصولات برندهای معتبر باعث میشود کاربران صنعتی با اطمینان بیشتری تجهیزات مورد نیاز خود را انتخاب کنند.
در مجموعه نور و نیرو نیز تلاش شده است تجهیزات برق صنعتی از برندهای معتبر در اختیار مهندسان، تکنسینها و مجموعههای صنعتی قرار گیرد.
رلهها به عنوان یکی از اجزای مهم مدارهای کنترلی، مدلهای مختلفی دارند. برای آشنایی بیشتر با انواع این تجهیزات میتوانید دسته رله صنعتی را بررسی کنید.
نکات مهم نگهداری از رله SSR
اگرچه رلههای SSR نسبت به رلههای مکانیکی عمر بیشتری دارند، اما رعایت چند نکته باعث افزایش طول عمر و عملکرد بهتر آنها میشود:
- استفاده از هیت سینک مناسب در مدلهای جریان بالا
- جلوگیری از افزایش بیش از حد دمای محیط
- انتخاب صحیح جریان نامی
- بررسی دورهای اتصالات الکتریکی
- نصب صحیح داخل تابلو برق
رعایت این موارد باعث میشود رله SSR در شرایط کاری مختلف عملکرد مطمئنتری داشته باشد.
جمعبندی
رله SSR یا رله حالت جامد یکی از تجهیزات مهم در سیستمهای کنترل و اتوماسیون صنعتی است که با استفاده از فناوری نیمههادی، امکان کنترل سریع و دقیق جریان برق را فراهم میکند.
نبود قطعات مکانیکی، سرعت بالا، عملکرد بدون صدا و طول عمر مناسب باعث شده است این نوع رله در بسیاری از صنایع جایگاه ویژهای پیدا کند.
با این حال، انتخاب رله SSR مناسب نیازمند بررسی دقیق عواملی مانند جریان، ولتاژ، نوع بار مصرفی و شرایط کاری سیستم است.
اگر قصد خرید یا انتخاب تجهیزات برق صنعتی را دارید، استفاده از محصولات معتبر و دریافت مشاوره تخصصی میتواند از هزینههای اضافی و خرابیهای احتمالی جلوگیری کند.
برای دریافت راهنمایی بیشتر درباره انتخاب تجهیزات مناسب میتوانید از خدمات [مشاوره خرید تجهیزات برق صنعتی] نور و نیرو استفاده کنید.
سوالات متداول درباره رله SSR
رله SSR چیست؟
رله SSR یا Solid State Relay یک کلید الکترونیکی است که بدون استفاده از قطعات مکانیکی، جریان برق را در مدارهای صنعتی کنترل میکند.
آیا رله SSR بهتر از رله معمولی است؟
برای کاربردهایی که نیاز به سرعت بالا، تعداد دفعات قطع و وصل زیاد و عملکرد بدون صدا دارند، رله SSR گزینه مناسبتری است. البته انتخاب نهایی باید بر اساس شرایط پروژه انجام شود.
رله SSR بیشتر در چه صنایعی استفاده میشود؟
این رله در صنایع مختلف مانند اتوماسیون صنعتی، کنترل دما، ماشینآلات تولیدی، تابلوهای برق و تجهیزات حرارتی کاربرد دارد.
آیا رله SSR جایگزین کنتاکتور میشود؟
در برخی کاربردها بله، اما برای کنترل بارهای بسیار سنگین مانند موتورهای صنعتی بزرگ، کنتاکتور همچنان انتخاب مناسبتری است.
عمر رله SSR چقدر است؟
به دلیل نداشتن قطعات مکانیکی، عمر کاری رله SSR معمولاً بیشتر از رلههای معمولی است؛ البته عواملی مانند دما، جریان عبوری و نحوه نصب روی طول عمر آن تاثیر دارند.
