رله SSR برای المنت؛ چگونه SSR مناسب انتخاب کنیم؟

کنترل دقیق دما در بسیاری از تجهیزات صنعتی به قطع و وصل مناسب المنت وابسته است. برای این کار می‌توان از تجهیزات مختلفی استفاده کرد. یکی از گزینه‌های رایج، رله SSR برای المنت است.

SSR به کمک قطعات نیمه‌هادی عمل سوئیچینگ را انجام می‌دهد. بنابراین، کنتاکت مکانیکی ندارد. این ویژگی برای سیستم‌هایی که به قطع و وصل مکرر نیاز دارند، اهمیت زیادی دارد.

با این حال، هر SSR برای هر المنتی مناسب نیست. قبل از انتخاب باید نوع برق، تعداد فاز، جریان بار و فرمان کنترلر را بررسی کنید. شرایط نصب و دمای محیط نیز اهمیت دارند.

در این مقاله بررسی می‌کنیم که برای یک المنت یا هیتر، چه نوع SSRی مناسب‌تر است. همچنین نکات مهم انتخاب رله‌های SSR دارویت را توضیح می‌دهیم.

اگر هنوز با عملکرد این قطعه آشنا نیستید، ابتدا مقاله رله SSR چیست؟ را مطالعه کنید.

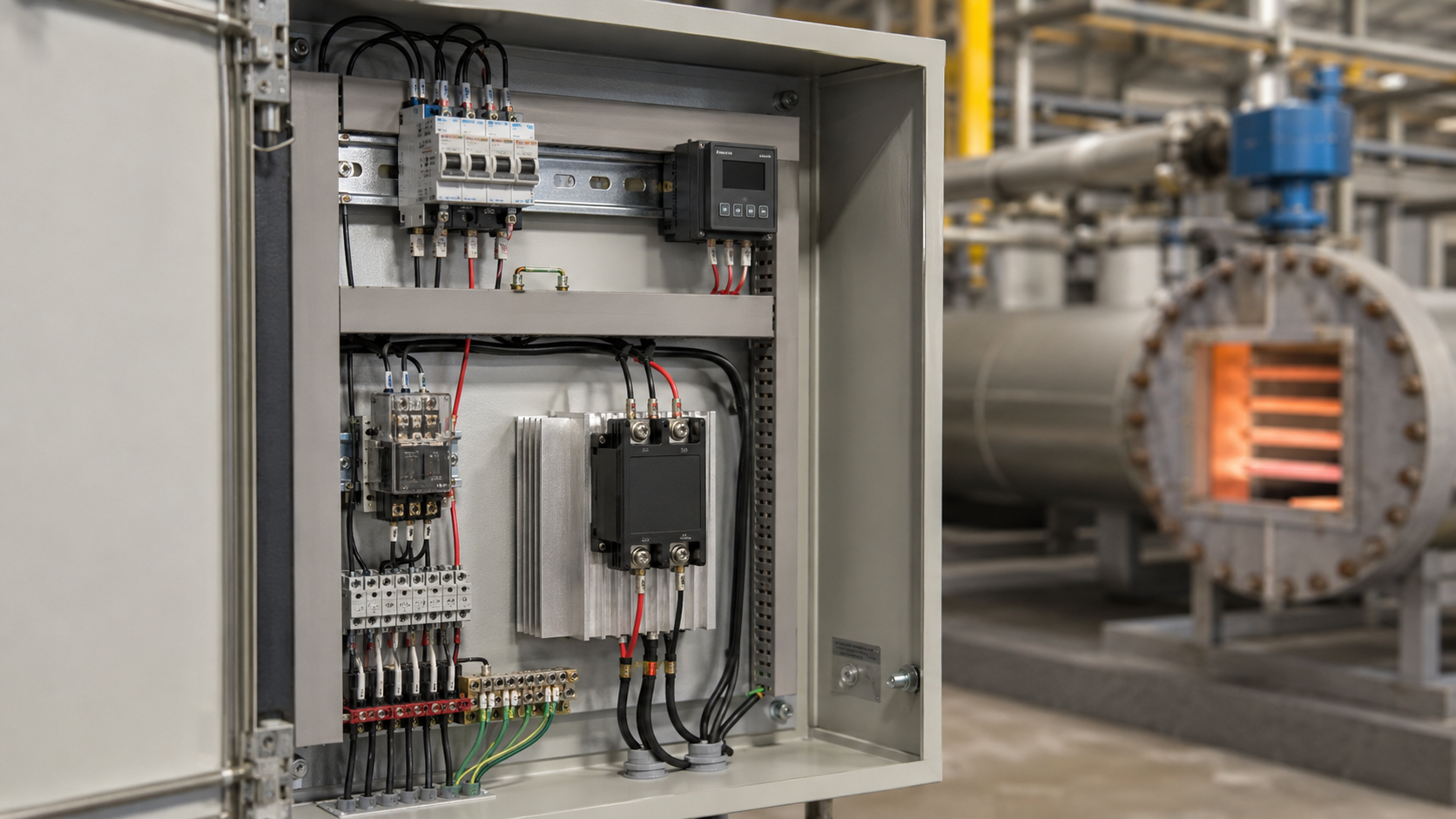

چرا برای کنترل المنت از رله SSR استفاده می‌شود؟

در سیستم‌های کنترل دما، المنت همیشه روشن نمی‌ماند. کنترلر دما شرایط سیستم را بررسی می‌کند و در زمان مناسب فرمان قطع یا وصل می‌دهد.

در بعضی دستگاه‌ها این فرمان بارها در طول روز تکرار می‌شود. بنابراین، تجهیز سوئیچینگ باید برای این شرایط مناسب باشد.

رله SSR کنتاکت مکانیکی ندارد. به همین دلیل، در زمان سوئیچینگ با استهلاک مکانیکی کنتاکت‌ها روبه‌رو نیستیم.

همچنین، SSR می‌تواند در سیستم‌های کنترل دما عملکرد سریع و منظمی داشته باشد. به همین دلیل، در بسیاری از هیترها و تجهیزات حرارتی صنعتی از آن استفاده می‌شود.

البته استفاده از SSR به‌تنهایی تضمین‌کننده عملکرد مناسب نیست. ابتدا باید مدل صحیح را براساس مشخصات المنت و کنترلر انتخاب کنید.

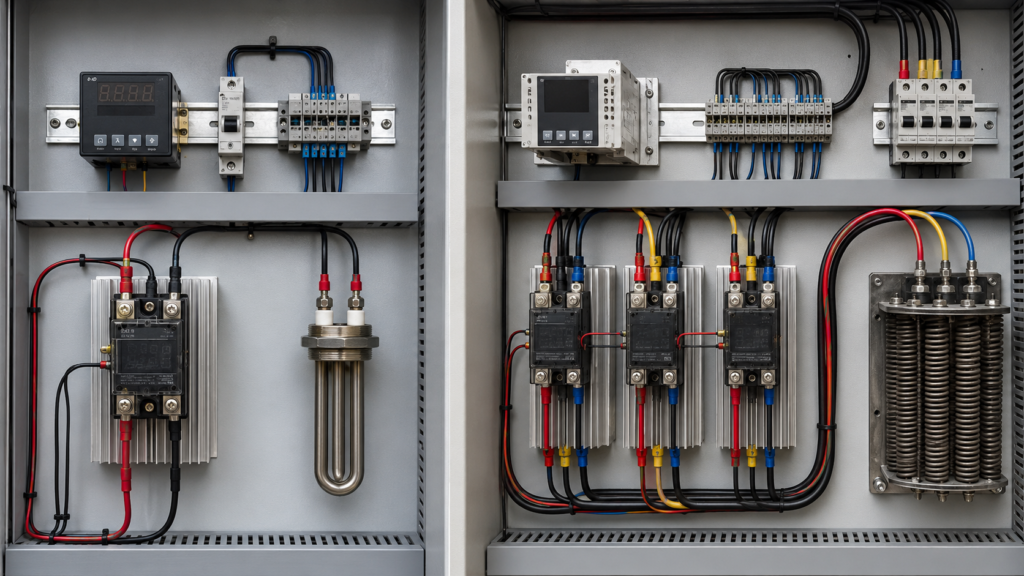

برای المنت چه نوع SSRی مناسب است؟

قبل از انتخاب مدل، چهار مشخصه اصلی را بررسی کنید:

• تک‌فاز یا سه‌فاز بودن المنت
• ولتاژ و نوع برق بار
• جریان مصرفی المنت
• نوع فرمان خروجی کنترلر

این موارد باید در کنار یکدیگر بررسی شوند. برای مثال، دو SSR ممکن است جریان نامی یکسانی داشته باشند. با این حال، نوع ورودی یا خروجی آنها می‌تواند متفاوت باشد.

بنابراین، انتخاب SSR را فقط براساس عدد آمپر روی بدنه انجام ندهید.

SSR تک فاز برای المنت

اگر المنت با برق تک‌فاز کار می‌کند، باید مدار سوئیچینگ نیز متناسب با همان سیستم طراحی شود.

این حالت در بسیاری از هیترها و دستگاه‌های حرارتی دیده می‌شود. تجهیزات بسته‌بندی، گرم‌کن‌ها و بعضی کوره‌های کوچک نیز ممکن است از المنت تک‌فاز استفاده کنند.

برای چنین کاربردی، ابتدا ولتاژ و جریان المنت را مشخص کنید. سپس، نوع فرمان کنترلر را بررسی کنید.

در محصولات نور و نیرو نیز مدل‌های تک‌فاز SSR دارویت وجود دارند. این مدل‌ها با جریان‌ها و مشخصات مختلف عرضه می‌شوند.

با این حال، تک‌فاز بودن SSR به‌تنهایی برای انتخاب کافی نیست. سایر مشخصات مدار نیز باید با رله هماهنگ باشند.

SSR سه فاز برای المنت

در تجهیزات صنعتی بزرگ‌تر، ممکن است المنت با برق سه‌فاز کار کند. این حالت در کوره‌ها، هیترهای صنعتی و بعضی ماشین‌آلات حرارتی رایج است.

در این سیستم‌ها، نحوه اتصال المنت اهمیت زیادی دارد. همچنین باید جریان هر فاز و ساختار مدار قدرت مشخص باشد.

بنابراین، انتخاب SSR سه‌فاز را فقط براساس توان کل دستگاه انجام ندهید.

نور و نیرو مدل‌های سه‌فاز و سه‌پل SSR دارویت را نیز عرضه می‌کند. هنگام انتخاب این محصولات، مشخصات مدار باید با اطلاعات فنی رله تطبیق داده شود.

ولتاژ خروجی SSR باید با المنت هماهنگ باشد

یکی از اشتباهات رایج، توجه بیش از حد به آمپر SSR است. در حالی که نوع خروجی نیز اهمیت زیادی دارد.

اگر المنت با برق AC کار می‌کند، خروجی SSR باید برای کنترل بار AC مناسب باشد.

از طرف دیگر، برای بار DC باید از رله‌ای استفاده کنید که خروجی آن برای DC طراحی شده باشد.

در اینجا یک نکته مهم وجود دارد. مشخصات ورودی و خروجی SSR را با یکدیگر اشتباه نگیرید.

ورودی SSR مربوط به فرمان کنترل است. خروجی SSR نیز به مدار قدرت و بار متصل می‌شود.

بنابراین، قبل از خرید هر دو قسمت را جداگانه بررسی کنید.

نوع فرمان کنترلر را قبل از خرید SSR بررسی کنید

SSR باید فرمان روشن و خاموش شدن را از یک تجهیز کنترلی دریافت کند. این فرمان ممکن است از کنترلر دما، PLC یا مدار دیگری ارسال شود.

در نتیجه، ورودی SSR باید با خروجی کنترلر سازگار باشد.

برای مثال، ممکن است کنترلر یک فرمان DC تولید کند. در این شرایط باید محدوده ولتاژ ورودی SSR با همان فرمان هماهنگ باشد.

از طرف دیگر، خود المنت می‌تواند با برق AC کار کند. بنابراین، وجود فرمان DC به معنی DC بودن خروجی SSR نیست.

به زبان ساده، مسیر کنترل و مسیر قدرت را جدا از یکدیگر بررسی کنید.

این کار احتمال انتخاب اشتباه رله را به شکل محسوسی کاهش می‌دهد.

آمپر SSR برای المنت چگونه انتخاب می‌شود؟

جریان نامی یکی از مهم‌ترین مشخصات SSR است. با این حال، نباید فقط عدد درج‌شده روی بدنه را ملاک قرار دهید.

ابتدا باید جریان واقعی المنت مشخص شود. برای این کار به توان و ولتاژ بار نیاز دارید.

پس از آن، شرایط واقعی نصب نیز اهمیت پیدا می‌کند. برای مثال، دمای داخل تابلو می‌تواند روی عملکرد SSR اثر بگذارد.

همچنین، شرایط خنک‌کاری و مشخصات سازنده باید بررسی شوند.

بنابراین، استفاده از قانون‌هایی مانند «همیشه SSR دو برابر جریان بار انتخاب شود» برای همه پروژه‌ها دقیق نیست.

انتخاب ظرفیت باید براساس مشخصات واقعی سیستم و اطلاعات فنی همان مدل انجام شود.

بحث محاسبه دقیق جریان، فرمول‌ها و مثال‌های عددی را در مقاله مستقل محاسبه آمپر رله SSR بررسی می‌کنیم. به این ترتیب، این مقاله روی انتخاب SSR برای کاربرد المنت متمرکز باقی می‌ماند.

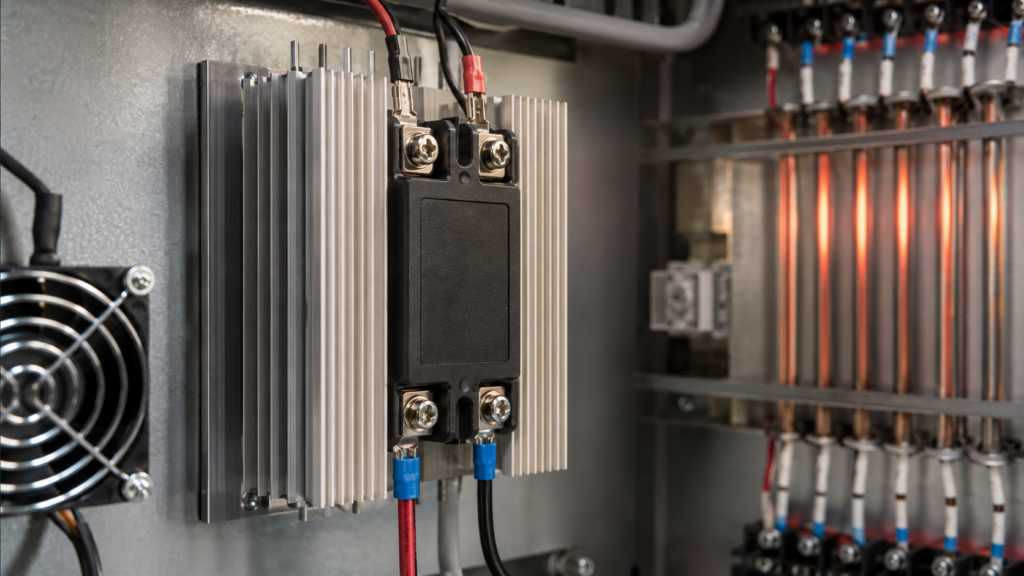

آیا رله SSR برای المنت به هیت سینک نیاز دارد؟

SSR در زمان عبور جریان مقداری گرما تولید می‌کند. بنابراین، مدیریت دمای آن اهمیت زیادی دارد.

در بسیاری از کاربردهای صنعتی، SSR روی هیت‌سینک نصب می‌شود. هیت‌سینک کمک می‌کند گرمای تولیدشده بهتر به محیط منتقل شود.

با این حال، نمی‌توان برای تمام SSRها یک حکم یکسان صادر کرد. نیاز به هیت‌سینک به چند عامل بستگی دارد.

از جمله:

• مدل SSR
• جریان واقعی بار
• دمای محیط
• شرایط تهویه تابلو
• مدت زمان کارکرد
• مشخصات حرارتی سازنده

بنابراین، انتخاب هیت‌سینک باید براساس شرایط واقعی انجام شود.

همچنین، نباید هیت‌سینک را یک قطعه جانبی کم‌اهمیت در نظر گرفت. مدیریت نادرست دما می‌تواند عملکرد تجهیزات قدرت را تحت تأثیر قرار دهد.

Zero Cross در کنترل المنت چه اهمیتی دارد؟

در مشخصات بعضی SSRهای AC با عبارت Zero Cross روبه‌رو می‌شوید.

در این نوع سوئیچینگ، روشن شدن خروجی در نزدیکی نقطه صفر ولتاژ AC انجام می‌شود. این ویژگی در بسیاری از کاربردهای حرارتی مفید است.

به همین دلیل، Zero Cross در کنترل هیترها و المنت‌ها کاربرد زیادی دارد.

با این حال، این روش برای همه سیستم‌های کنترل توان مناسب نیست. نوع کنترلر و روش تنظیم توان باید قبل از انتخاب بررسی شوند.

برای مثال، نیاز یک سیستم با کنترل روشن و خاموش می‌تواند با یک سیستم Phase Angle متفاوت باشد.

بنابراین، وجود عبارت Zero Cross را به‌تنهایی معیار انتخاب قرار ندهید. ابتدا روش کنترل دستگاه را مشخص کنید.

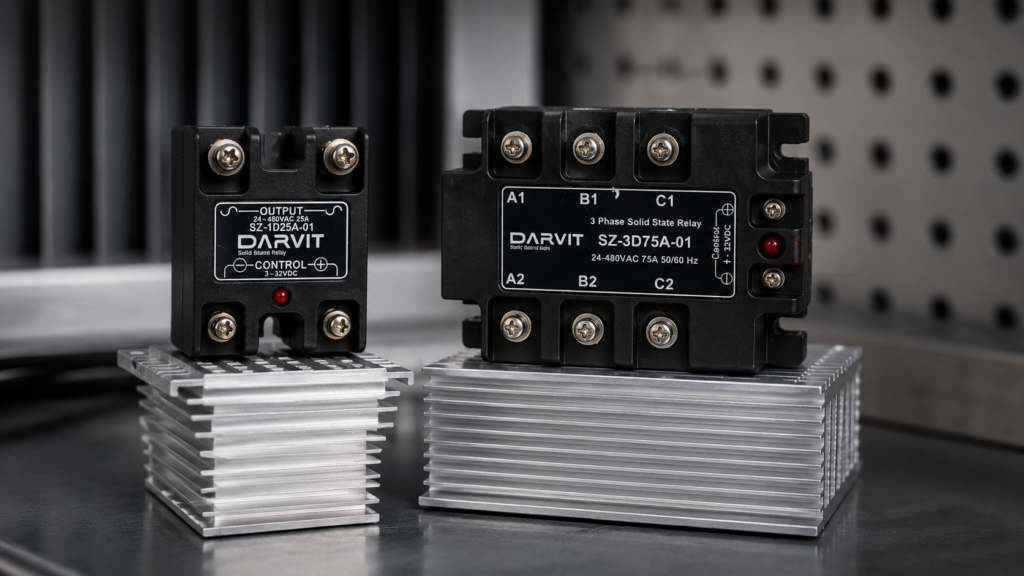

رله SSR دارویت برای کنترل المنت

رله‌های SSR موجود در نور و نیرو از برند دارویت هستند.

این محصولات در مدل‌های مختلف عرضه می‌شوند. بنابراین، امکان انتخاب براساس شرایط متفاوت پروژه وجود دارد.

در میان مدل‌های موجود می‌توان گزینه‌های تک‌فاز و سه‌فاز را پیدا کرد. همچنین، جریان‌های نامی مختلفی در دسترس هستند.

برای مثال، مدل‌هایی با ظرفیت‌های ۲۵، ۵۰ و ۷۵ آمپر در این گروه قرار دارند.

البته آمپر بالاتر همیشه به معنی انتخاب بهتر نیست.

برای انتخاب مدل مناسب باید این مشخصات را کنار هم قرار دهید:

• تعداد فاز
• ولتاژ بار
• جریان بار
• نوع فرمان
• نوع خروجی
• شرایط نصب

بعد از مشخص شدن این موارد، مقایسه مدل‌ها بسیار ساده‌تر می‌شود.

برای مشاهده گزینه‌های موجود می‌توانید به صفحه رله های SSR دارویت مراجعه فرمایید.

هنگام انتخاب SSR برای المنت تک فاز به چه نکاتی توجه کنیم؟

در سیستم تک‌فاز، ابتدا اطلاعات پلاک المنت را بررسی کنید.

توان و ولتاژ دو مشخصه مهم هستند. با استفاده از این اطلاعات می‌توان جریان کاری را مشخص کرد.

سپس، نوع فرمان کنترلر را بررسی کنید. ورودی SSR باید با این فرمان سازگار باشد.

بعد از آن، شرایط نصب اهمیت پیدا می‌کند. دمای تابلو، تهویه و نحوه دفع حرارت را نادیده نگیرید.

در نتیجه، تنها مشاهده عبارت «۲۵ آمپر» یا «۵۰ آمپر» برای انتخاب کافی نیست.

هر مشخصه باید در کنار شرایط واقعی مدار بررسی شود.

برای المنت سه فاز چه SSRی انتخاب کنیم؟

انتخاب SSR برای یک المنت سه‌فاز به اطلاعات دقیق‌تری نیاز دارد.

ابتدا باید نحوه اتصال بار مشخص شود. همچنین، جریان هر فاز باید در نظر گرفته شود.

پس از آن، باید نوع SSR یا آرایش سوئیچینگ مناسب را انتخاب کرد.

در مرحله بعد، ولتاژ و ورودی فرمان نیز بررسی می‌شوند. شرایط حرارتی تابلو هم اهمیت خود را دارد.

اگر اطلاعات مدار را در اختیار ندارید، فقط براساس توان کل دستگاه تصمیم نگیرید.

در پروژه‌های صنعتی بهتر است قبل از خرید، پلاک دستگاه یا نقشه مدار قدرت بررسی شود.

اشتباهات رایج در انتخاب رله SSR برای المنت

بسیاری از انتخاب‌های اشتباه زمانی رخ می‌دهند که فقط یک مشخصه رله بررسی شود.

برای جلوگیری از این مشکل، چند نکته را در نظر بگیرید:

• ابتدا تک‌فاز یا سه‌فاز بودن المنت را مشخص کنید.
• توان و ولتاژ واقعی بار را بررسی کنید.
• جریان کاری را قبل از انتخاب SSR به دست آورید.
• ورودی فرمان SSR را با کنترلر تطبیق دهید.
• نوع خروجی را براساس بار AC یا DC انتخاب کنید.
• شرایط دمایی و تهویه تابلو را بررسی کنید.
• در صورت نیاز، هیت‌سینک مناسب در نظر بگیرید.
• نوع سوئیچینگ را با روش کنترل دستگاه تطبیق دهید.
• مشخصات فنی مدل دارویت را قبل از خرید بررسی کنید.

با رعایت این موارد، انتخاب SSR براساس شرایط واقعی پروژه انجام می‌شود.

هنگام خرید رله SSR برای المنت چه اطلاعاتی آماده داشته باشیم؟

قبل از خرید، بهتر است اطلاعات اصلی دستگاه را در اختیار داشته باشید.

مهم‌ترین اطلاعات عبارت‌اند از:

• توان المنت
• ولتاژ المنت
• تک‌فاز یا سه‌فاز بودن سیستم
• جریان مصرفی
• نوع خروجی کنترلر
• شرایط نصب داخل تابلو

با داشتن این اطلاعات، انتخاب بین مدل‌های مختلف ساده‌تر می‌شود.

همچنین، احتمال خرید SSR نامناسب کاهش پیدا می‌کند.

اگر بین چند مدل مردد هستید، مشخصات فنی آنها را با نیاز واقعی دستگاه مقایسه کنید. انتخاب براساس کاربرد همیشه بهتر از انتخاب صرفاً براساس آمپر است.

جمع‌بندی

انتخاب رله SSR برای المنت به چند مشخصه مهم بستگی دارد. بنابراین، نباید تصمیم را فقط براساس عدد آمپر روی رله بگیرید.

ابتدا نوع برق و تعداد فاز را مشخص کنید. سپس، ولتاژ و جریان بار را بررسی کنید.

علاوه بر این، ورودی فرمان SSR باید با کنترلر سازگار باشد. نوع خروجی نیز باید با المنت هماهنگ شود.

شرایط دمایی و خنک‌کاری نیز اهمیت زیادی دارند.

در نور و نیرو، رله‌های SSR دارویت در مدل‌های مختلف عرضه می‌شوند. بنابراین، بهتر است مدل را براساس نیاز واقعی دستگاه انتخاب کنید.

بهترین SSR لزوماً مدلی با بیشترین آمپر نیست. مدل مناسب، رله‌ای است که مشخصات آن با مدار و شرایط کاری شما هماهنگ باشد.

سوالات متداول درباره رله SSR برای المنت

آیا SSR برای کنترل المنت مناسب است؟

بله. SSR در بسیاری از سیستم‌های کنترل هیتر و المنت استفاده می‌شود. این رله برای کاربردهایی که قطع و وصل مکرر دارند گزینه مناسبی است. البته مشخصات SSR باید با بار و کنترلر هماهنگ باشد.

برای المنت SSR چند آمپر انتخاب کنیم؟

ابتدا باید جریان واقعی المنت مشخص شود. سپس، شرایط نصب و مشخصات فنی رله بررسی شوند. انتخاب یک ضریب ثابت برای همه دستگاه‌ها روش دقیقی نیست.

آیا SSR تک فاز برای المنت سه فاز مناسب است؟

انتخاب سیستم سوئیچینگ باید براساس مدار سه‌فاز انجام شود. بنابراین، نمی‌توان بدون بررسی مدار از یک SSR تک‌فاز برای هر سیستم سه‌فاز استفاده کرد.

آیا رله SSR المنت به هیت سینک نیاز دارد؟

این موضوع به جریان، مدل رله، دمای محیط و شرایط نصب بستگی دارد. در بسیاری از کاربردهای صنعتی استفاده از هیت‌سینک لازم یا توصیه‌شده است.

برای انتخاب SSR دارویت چه اطلاعاتی لازم است؟

توان، ولتاژ، تعداد فاز و جریان المنت را مشخص کنید. همچنین، نوع فرمان کنترلر و شرایط نصب را بررسی کنید. سپس می‌توان مدل مناسب SSR دارویت را انتخاب کرد.
