هیت سینک رله SSR چیست و چگونه هیت سینک مناسب انتخاب کنیم؟

رله SSR یا رله حالت جامد برخلاف رله‌های الکترومکانیکی، برای قطع و وصل جریان از قطعات نیمه‌هادی استفاده می‌کند. این ساختار باعث شده SSR در کاربردهایی مانند کنترل المنت، تجهیزات گرمایشی و بسیاری از مدارهای صنعتی مورد استفاده قرار بگیرد.

اما یک نکته مهم وجود دارد: رله SSR هنگام عبور جریان گرما تولید می‌کند.

اگر این گرما به‌درستی دفع نشود، دمای داخلی رله افزایش پیدا می‌کند. این افزایش دما می‌تواند باعث کاهش عمر قطعه، افت عملکرد یا حتی خرابی آن شود. به همین دلیل، در بسیاری از کاربردها استفاده از هیت سینک رله SSR اهمیت زیادی دارد.

در این مقاله بررسی می‌کنیم هیت سینک SSR چیست، چه زمانی به آن نیاز داریم و برای انتخاب هیت سینک مناسب باید به چه مشخصاتی توجه کنیم.

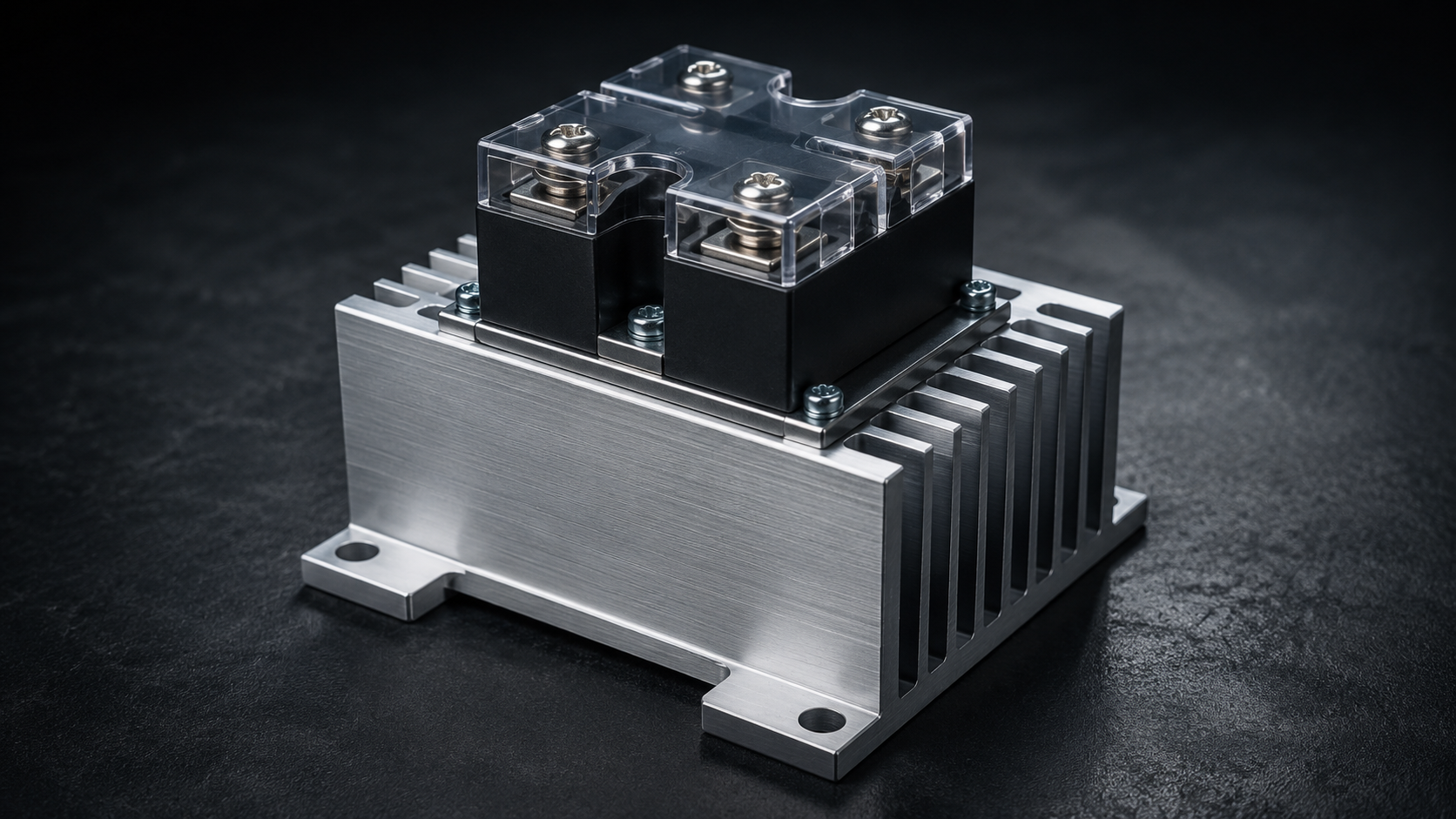

هیت سینک رله SSR چیست؟

هیت سینک یا Heat Sink قطعه‌ای است که گرمای تولیدشده توسط SSR را از بدنه رله دریافت می‌کند. سپس این گرما را به محیط اطراف منتقل می‌کند.

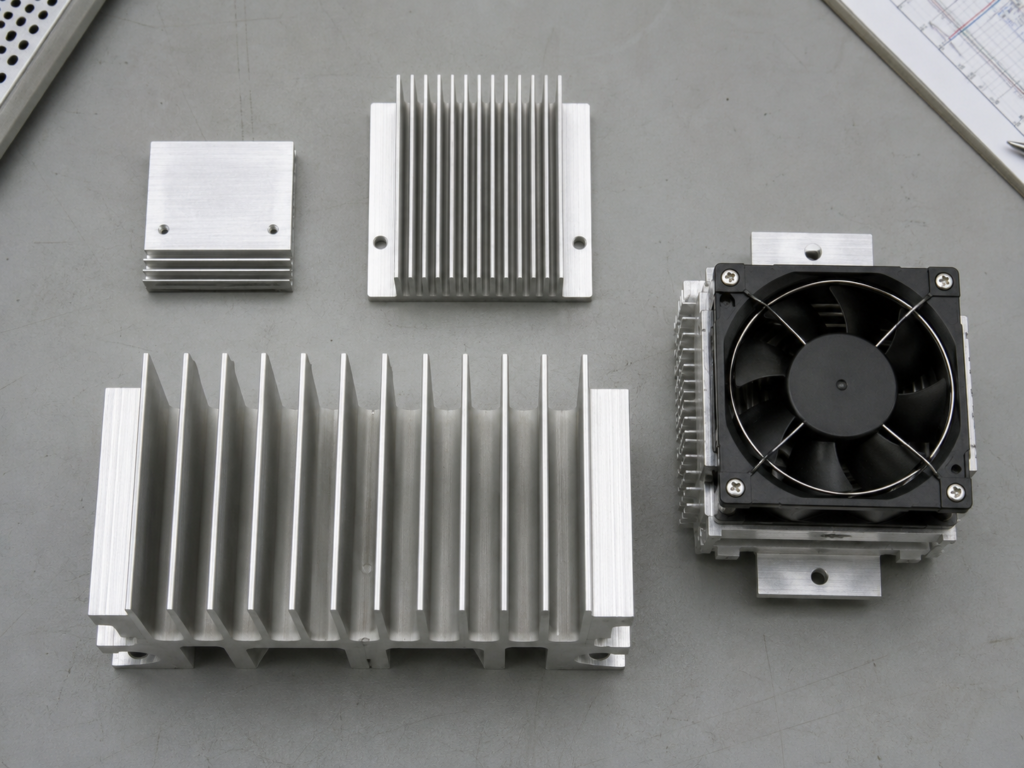

هیت سینک‌های مورد استفاده برای SSR معمولاً از آلومینیوم ساخته می‌شوند. این هیت سینک‌ها سطح و پره‌های مناسبی دارند و به انتقال بهتر حرارت به هوا کمک می‌کنند.

رله SSR هنگام روشن بودن خروجی، کاملاً مانند یک اتصال ایده‌آل عمل نمی‌کند. قطعه نیمه‌هادی داخل آن مقداری افت ولتاژ ایجاد می‌کند. عبور جریان از این بخش نیز باعث تولید توان تلفاتی و در نتیجه گرما می‌شود.

اگر هنوز با ساختار و نحوه عملکرد این تجهیزات آشنا نیستید، پیشنهاد می‌کنیم ابتدا مقاله [رله SSR چیست؟] را مطالعه کنید. در این مقاله با عملکرد، کاربردها و نکات انتخاب رله حالت جامد بیشتر آشنا می‌شوید.

به زبان ساده، هیت سینک رله SSR کمک می‌کند گرمای ایجادشده از رله خارج شود. در نتیجه، دمای کاری SSR در محدوده مجاز باقی می‌ماند.

چرا رله SSR به هیت سینک نیاز دارد؟

یکی از اشتباهات رایج هنگام استفاده از SSR، توجه صرف به عدد جریان نوشته‌شده روی بدنه است.

برای مثال ممکن است روی یک رله SSR عدد 40 آمپر درج شده باشد. این عدد به‌تنهایی به این معنی نیست که رله در هر شرایطی می‌تواند به‌صورت مداوم 40 آمپر را بدون خنک‌کاری تحمل کند.

ظرفیت واقعی SSR به عوامل مختلفی بستگی دارد، از جمله:

• جریان بار
• دمای محیط
• نحوه نصب SSR
• وجود یا نبود هیت سینک
• شرایط تهویه تابلو
• مدت زمان روشن بودن بار
• مشخصات حرارتی خود رله

به همین دلیل، سازندگان SSR معمولاً نمودارهای کاهش جریان مجاز نسبت به دمای محیط یا همان Derating Curve را در دیتاشیت ارائه می‌کنند.

در نتیجه، انتخاب هیت سینک باید بر اساس شرایط واقعی کار انجام شود. نباید فقط به آمپراژ درج‌شده روی رله توجه کرد.

آیا همه رله‌های SSR به هیت سینک نیاز دارند؟

خیر.

این موضوع به مدل SSR، جریان مصرفی، دمای محیط و شرایط نصب بستگی دارد. بعضی SSRها هیت سینک داخلی یا ساختار حرارتی یکپارچه دارند. بعضی مدل‌ها نیز برای استفاده در جریان‌های بالاتر به هیت سینک خارجی نیاز دارند.

بنابراین پاسخ درست به سؤال «رله SSR بدون هیت سینک قابل استفاده است؟» این است:

فقط در صورتی که دیتاشیت همان مدل و شرایط کاری، استفاده بدون هیت سینک را مجاز بداند.

برای رله‌های SSR دارویت نیز بهتر است قبل از نصب، مشخصات فنی همان مدل بررسی شود. شرایط کاری موردنظر نیز باید در نظر گرفته شود. این کار مشخص می‌کند که آیا استفاده از هیت سینک ضروری است یا خیر.

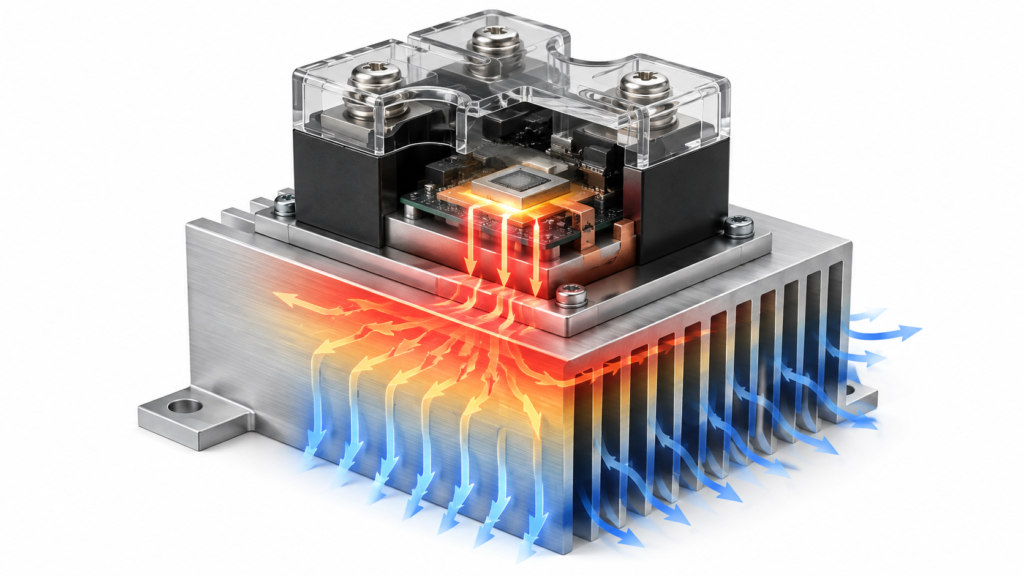

هیت سینک SSR چگونه گرما را دفع می‌کند؟

فرآیند کار هیت سینک ساده است.

گرمای ایجادشده در بخش نیمه‌هادی SSR ابتدا به بدنه رله منتقل می‌شود. سپس گرما از سطح تماس رله به هیت سینک می‌رسد.

هیت سینک نیز این گرما را از طریق سطح خود به هوای اطراف منتقل می‌کند.

به همین دلیل، طراحی هیت سینک فقط به «بزرگ بودن» آن مربوط نیست. عواملی مثل جنس، سطح مؤثر، شکل پره‌ها، جهت نصب و شرایط جریان هوا نیز اهمیت دارند.

برای مثال، آلومینیوم به دلیل رسانایی حرارتی مناسب، یکی از مواد رایج در ساخت هیت سینک است.

برای انتخاب هیت سینک رله SSR به چه مشخصاتی توجه کنیم؟

انتخاب هیت سینک مناسب به چند پارامتر اصلی بستگی دارد.

1. جریان عبوری از SSR

اولین موردی که باید مشخص شود، جریان واقعی بار است.

فرض کنید یک SSR قرار است یک المنت را با جریان 20 آمپر کنترل کند. نمی‌توان فقط یک هیت سینک انتخاب کرد که روی بسته‌بندی آن نوشته شده باشد «مناسب SSR تا 20 آمپر».

باید مشخص شود این مقدار جریان در چه دمای محیطی و با چه شرایطی قابل تحمل است.

هرچه جریان عبوری بیشتر شود، توان تلفاتی و گرمای تولیدشده نیز افزایش پیدا می‌کند. بنابراین معمولاً به مدیریت حرارتی جدی‌تری نیاز خواهیم داشت.

اگر کاربرد شما کنترل المنت است، پیشنهاد می‌کنیم در کنار این مقاله، راهنمای [رله SSR برای المنت] را نیز مطالعه کنید. در آن مقاله درباره انتخاب SSR مناسب برای بارهای حرارتی صحبت کرده‌ایم.

2. دمای محیط

دمای داخل تابلو برق با دمای اتاق یکسان نیست.

ممکن است تابلو در محیطی نصب شده باشد که دمای بیرون 30 درجه سانتی‌گراد است. با این حال، وجود کنتاکتورها، منابع تغذیه، درایوها و سایر تجهیزات می‌تواند دمای داخل تابلو را افزایش دهد.

این دما هنگام انتخاب هیت سینک باید در نظر گرفته شود.

اگر دمای محیط بالا باشد، ظرفیت دفع حرارت هیت سینک اهمیت بیشتری پیدا می‌کند. در چنین شرایطی ممکن است استفاده از هیت سینک بزرگ‌تر یا سیستم تهویه مناسب لازم باشد.

3. مقاومت حرارتی هیت سینک

یکی از مهم‌ترین مشخصات هنگام انتخاب هیت سینک، مقاومت حرارتی یا Thermal Resistance است. این مشخصه معمولاً با واحد °C/W بیان می‌شود.

این پارامتر نشان می‌دهد دمای هیت سینک نسبت به محیط، به ازای هر وات توان تلفاتی چقدر افزایش پیدا می‌کند.

اصل مهم اینجاست:

هرچه مقدار مقاومت حرارتی کمتر باشد، هیت سینک عملکرد حرارتی بهتری دارد.

بنابراین هنگام انتخاب هیت سینک مناسب رله SSR باید مقاومت حرارتی آن را در کنار جریان بار و شرایط محیطی بررسی کرد.

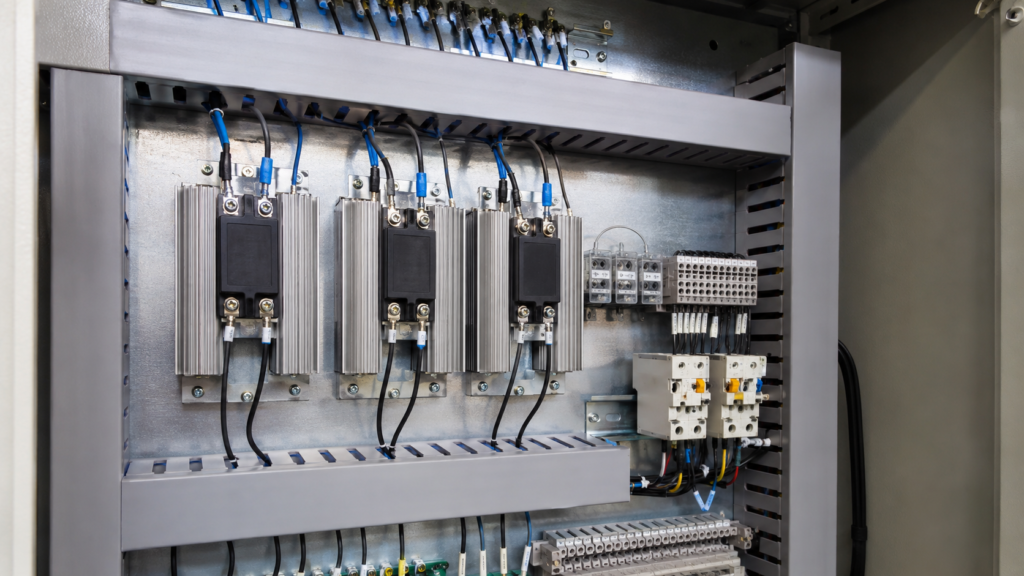

4. فضای داخل تابلو

بزرگ‌ترین هیت سینک همیشه بهترین انتخاب نیست.

اگر فضای کافی در تابلو وجود نداشته باشد، انتقال حرارت به هوا می‌تواند محدود شود. فاصله کم تجهیزات از یکدیگر نیز می‌تواند گردش هوا را کاهش دهد.

در چنین شرایطی باید علاوه بر ابعاد هیت سینک، نحوه گردش هوا و فاصله آن از سایر تجهیزات را هم بررسی کرد.

5. نوع نصب و جهت پره‌ها

نحوه نصب روی عملکرد هیت سینک تأثیر دارد.

در خنک‌کاری طبیعی، جهت قرارگیری پره‌ها باید به شکلی باشد که حرکت طبیعی هوای گرم امکان‌پذیر شود.

اگر داخل تابلو گردش هوای کافی وجود نداشته باشد، ممکن است استفاده از فن یا سیستم تهویه مناسب نیز لازم باشد.

محاسبه هیت سینک SSR چگونه انجام می‌شود؟

برای انتخاب دقیق‌تر، ابتدا باید مقدار گرمای تولیدشده توسط SSR مشخص شود.

یکی از روش‌های ساده برای برآورد توان تلفاتی این است که افت ولتاژ روی SSR را در جریان عبوری ضرب کنیم:

P = V × I

در این رابطه:

• P توان تلفاتی بر حسب وات است.
• V افت ولتاژ روی SSR است.
• I جریان عبوری بر حسب آمپر است.

مقدار دقیق افت ولتاژ باید از دیتاشیت همان SSR گرفته شود. این مقدار بین مدل‌ها و فناوری‌های مختلف یکسان نیست.

بعد از مشخص شدن توان تلفاتی، می‌توان مقاومت حرارتی موردنیاز را بررسی کرد. برای این کار باید دمای مجاز قطعه و دمای محیط را نیز در نظر گرفت.

رابطه کلی به شکل زیر بیان می‌شود:

Rθ(total) ≤ (Tj(max) − Ta) / P

که در آن:

• Tj(max) حداکثر دمای مجاز اتصال
• Ta دمای محیط
• P توان تلفاتی
• Rθ(total) مقاومت حرارتی کل مسیر انتقال گرما

در محاسبه دقیق، مقاومت‌های حرارتی بین Junction، بدنه SSR، هیت سینک و محیط نیز باید در نظر گرفته شوند.

بنابراین برای انتخاب نهایی، دیتاشیت سازنده همیشه مرجع اصلی است.

خمیر سیلیکون و پد حرارتی در نصب SSR چه کاربردی دارند؟

حتی اگر هیت سینک مناسبی انتخاب کرده باشید، نصب نادرست می‌تواند عملکرد سیستم خنک‌کاری را ضعیف کند.

سطح تماس بین SSR و هیت سینک در مقیاس میکروسکوپی کاملاً صاف نیست. وجود فاصله‌های بسیار کوچک می‌تواند انتقال حرارت را کاهش دهد.

به همین دلیل از خمیر حرارتی، خمیر سیلیکون یا رابط حرارتی مناسب استفاده می‌شود.

البته نوع رابط حرارتی باید مطابق دستورالعمل سازنده انتخاب شود. عملکرد خمیر و پد حرارتی یکسان نیست. ضخامت و مقاومت حرارتی آن‌ها نیز اهمیت دارد.

هنگام نصب هیت سینک SSR چه نکاتی را رعایت کنیم؟

برای اینکه هیت سینک عملکرد مورد انتظار را داشته باشد، این موارد را جدی بگیرید:

• سطح تماس SSR و هیت سینک تمیز و مناسب باشد.
• از رابط حرارتی توصیه‌شده توسط سازنده استفاده کنید.
• پیچ‌های اتصال را طبق دستورالعمل سازنده سفت کنید.
• پره‌های هیت سینک را در جهت مناسب گردش هوا قرار دهید.
• اطراف هیت سینک را با سیم‌ها و تجهیزات دیگر مسدود نکنید.
• دمای داخل تابلو را در شرایط واقعی کار در نظر بگیرید.
• اگر تهویه طبیعی کافی نیست، استفاده از فن یا سیستم خنک‌کاری مناسب را بررسی کنید.

در محیط‌های بسته، فقط انتقال گرما از SSR به هیت سینک کافی نیست. گرمای تولیدشده باید در نهایت از داخل تابلو نیز خارج شود.

هیت سینک SSR چند آمپر مناسب است؟

نمی‌توان یک پاسخ ثابت مثل «هیت سینک 20 آمپر» یا «هیت سینک 40 آمپر» برای همه SSRها ارائه کرد.

عدد آمپر به‌تنهایی برای انتخاب هیت سینک کافی نیست.

برای انتخاب درست باید حداقل این اطلاعات را داشته باشیم:

اگر قصد خرید رله SSR دارویت را دارید، بهتر است هیت سینک را بر اساس مدل دقیق رله و شرایط واقعی کاری آن انتخاب کنید. صرفاً به عدد جریان درج‌شده روی بدنه اکتفا نکنید.

اگر هیت سینک SSR مناسب نباشد چه اتفاقی می‌افتد؟

انتخاب هیت سینک ضعیف یا نصب نادرست آن می‌تواند باعث افزایش دمای SSR شود.

این افزایش دما ممکن است پیامدهایی مانند موارد زیر داشته باشد:

• کاهش عمر مفید SSR
• افزایش احتمال خرابی قطعه
• عملکرد ناپایدار در شرایط دمایی نامناسب
• کاهش جریان قابل تحمل واقعی
• آسیب دیدن قطعات نیمه‌هادی داخلی

نکته مهم این است که خرابی SSR همیشه به‌صورت ناگهانی اتفاق نمی‌افتد.

در بسیاری از کاربردها، کارکرد طولانی‌مدت در دمای بالا می‌تواند به مرور به قطعه فشار حرارتی وارد کند.

به همین دلیل، طراحی حرارتی را باید از همان مرحله انتخاب SSR جدی گرفت. نباید بعد از اینکه رله بیش از حد داغ شد به فکر خنک‌کاری افتاد.

جمع‌بندی؛ چگونه هیت سینک مناسب SSR انتخاب کنیم؟

هیت سینک رله SSR فقط یک قطعه جانبی برای تکمیل نصب نیست. در بسیاری از کاربردها، هیت سینک بخش مهمی از سیستم مدیریت حرارت SSR است.

برای انتخاب هیت سینک مناسب، ابتدا جریان واقعی بار و دمای محیط را مشخص کنید.

سپس توان تلفاتی SSR را با استفاده از اطلاعات دیتاشیت بررسی کنید. در مرحله بعد، مقاومت حرارتی موردنیاز را به دست آورید.

همچنین مشخصات هیت سینک پیشنهادی سازنده و منحنی Derating را بررسی کنید.

اگر قرار است رله SSR دارویت در تابلو برق صنعتی، کنترل المنت یا یک سیستم با کارکرد مداوم استفاده شود، انتخاب هیت سینک مناسب اهمیت بیشتری پیدا می‌کند.

اصل ساده این است: SSR مناسب بدون دفع حرارت مناسب، لزوماً یک انتخاب مطمئن نیست.

سوالات متداول

آیا استفاده از هیت سینک برای همه SSRها ضروری است؟

خیر. بعضی مدل‌ها در جریان‌های مشخص و شرایط خاص می‌توانند بدون هیت سینک خارجی کار کنند. برای تصمیم‌گیری باید مشخصات همان مدل و شرایط کاری آن بررسی شود.

چگونه بفهمیم چه هیت سینکی برای SSR مناسب است؟

جریان بار، توان تلفاتی، دمای محیط، حداکثر دمای مجاز SSR و مقاومت حرارتی هیت سینک را بررسی کنید. بهترین نقطه شروع، توصیه سازنده در دیتاشیت است.

آیا هیت سینک بزرگ‌تر برای SSR بهتر است؟

در بسیاری از شرایط، هیت سینکی با مقاومت حرارتی کمتر می‌تواند حاشیه حرارتی بهتری ایجاد کند. با این حال، ابعاد، فضای تابلو، شرایط تهویه و روش نصب نیز باید در نظر گرفته شوند.

آیا برای نصب SSR روی هیت سینک به خمیر حرارتی نیاز داریم؟

در بسیاری از مدل‌ها استفاده از رابط حرارتی برای کاهش مقاومت بین بدنه SSR و هیت سینک توصیه می‌شود. نوع خمیر یا پد باید مطابق دستورالعمل سازنده انتخاب شود.

آیا دمای تابلو برق روی عملکرد هیت سینک SSR تأثیر دارد؟

بله. افزایش دمای محیط باعث کاهش حاشیه حرارتی SSR می‌شود و می‌تواند جریان قابل تحمل واقعی آن را کاهش دهد. بنابراین دمای داخل تابلو باید هنگام انتخاب SSR و هیت سینک در نظر گرفته شود.
