چگونه رله SSR را تست کنیم؟ تشخیص خرابی SSR با مولتی متر
رله SSR یا رله حالت جامد به دلیل نداشتن کنتاکت مکانیکی، روش تست متفاوتی نسبت به رلههای معمولی دارد. به همین دلیل، قرار دادن مولتی متر روی حالت بوق یا اندازهگیری مقاومت، بهتنهایی نمیتواند سالم بودن SSR را مشخص کند.
اگر یک رله SSR در مدار باعث شده بار روشن نشود، خاموش نشود یا عملکرد نامنظمی داشته باشد، ابتدا باید مشخص کنیم مشکل از خود رله است یا از مدار کنترل، سیمکشی و بار.

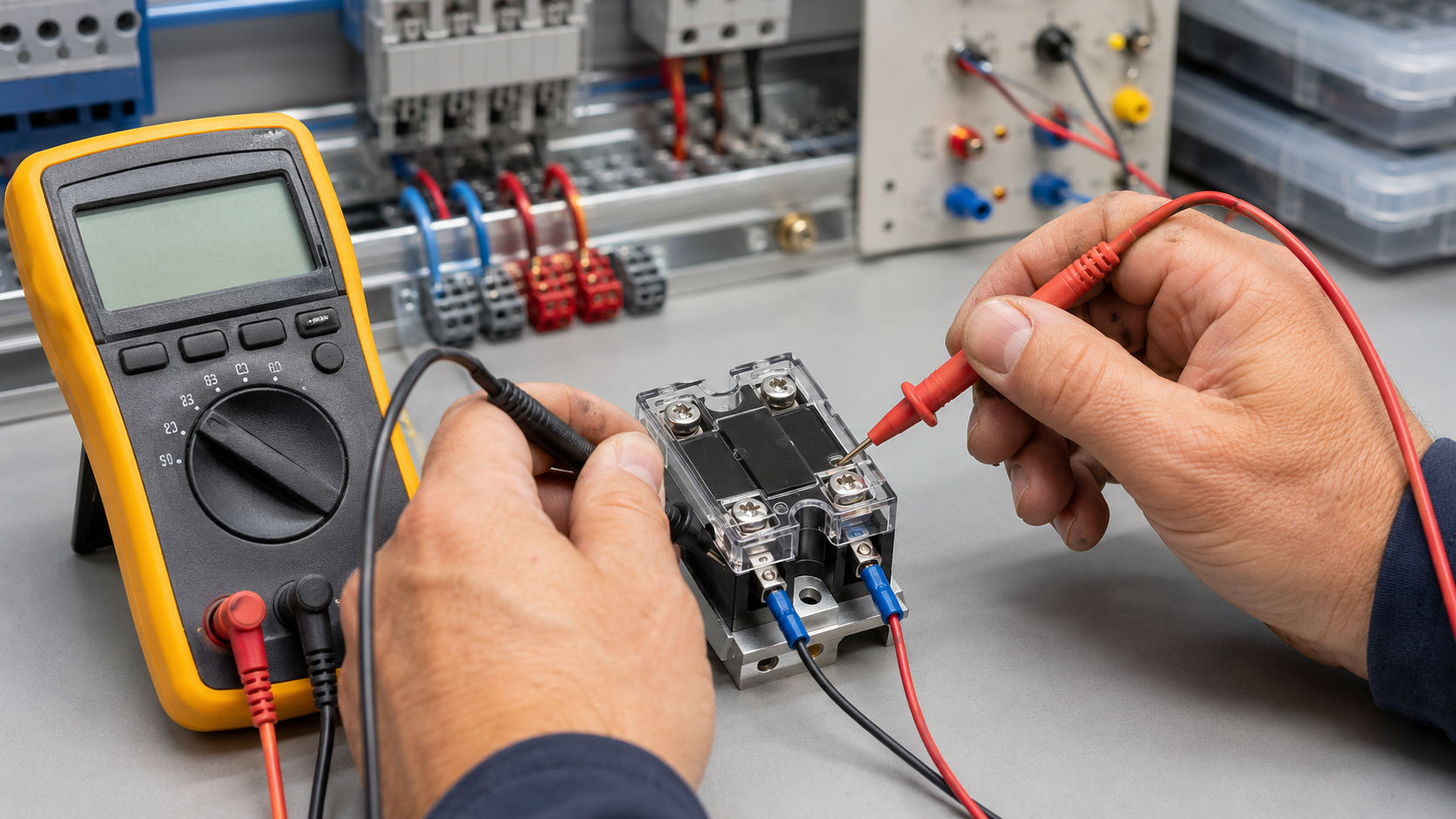

در این مقاله روش تست رله SSR با مولتی متر را مرحلهبهمرحله بررسی میکنیم. همچنین توضیح میدهیم چگونه خرابی SSR را تشخیص دهیم و چه زمانی باید رله را تعویض کرد.
هشدار ایمنی: اگر SSR در مدار برق شهر یا یک تابلو برق صنعتی نصب شده است، قبل از جدا کردن سیمها و انجام تست مقاومت، برق مدار را کاملاً قطع کنید. تست قسمت خروجی SSR در حالت برقدار فقط باید توسط فرد آشنا با کار برق و با رعایت تجهیزات و روشهای ایمنی مناسب انجام شود.
رله SSR چگونه خراب میشود؟
قبل از تست، بهتر است با رایجترین حالتهای خرابی SSR آشنا شویم.
رلههای SSR از قطعات نیمههادی استفاده میکنند. این قطعات ممکن است در اثر اضافهجریان، اضافهولتاژ، گرمای بیش از حد یا شرایط نامناسب بار آسیب ببینند. OMRON نیز اضافهجریان، اضافهولتاژ و دفع حرارت نامناسب را از عوامل مهم خرابی SSR معرفی میکند.

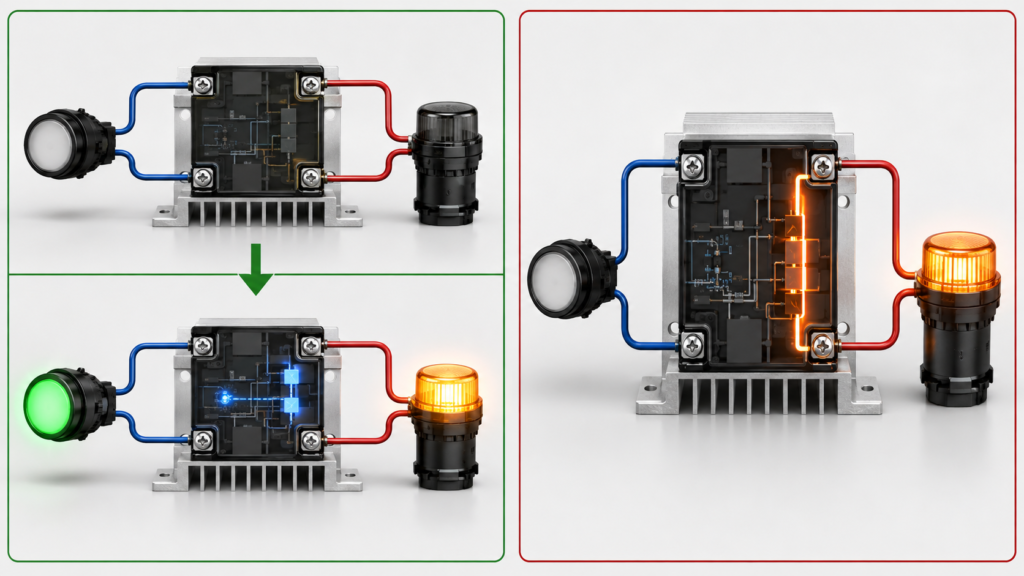

خرابی SSR معمولاً به دو شکل دیده میشود:
1. SSR در حالت روشن گیر میکند
در این حالت، حتی وقتی فرمان ورودی قطع شده است، بار همچنان کار میکند.
این حالت معمولاً میتواند ناشی از آسیب دیدن عنصر خروجی SSR و ایجاد اتصال کوتاه در بخش خروجی باشد. طبق اطلاعات OMRON، اتصال کوتاه خروجی یکی از حالتهای رایج خرابی SSR است.
2. SSR روشن نمیشود
در این حالت، فرمان به ورودی SSR داده میشود، اما بار روشن نمیشود.
البته در این شرایط نباید فوراً خود SSR را مقصر بدانیم. ممکن است ولتاژ ورودی به SSR نرسد، سیمکشی مشکل داشته باشد یا خود بار خراب شده باشد.
بنابراین تست باید مرحلهبهمرحله انجام شود.
برای تست رله SSR با مولتی متر به چه چیزی نیاز داریم؟
برای یک بررسی اولیه، تجهیزات زیادی لازم نیست.
وسایل موردنیاز عبارتاند از:
- مولتی متر دیجیتال
- دیتاشیت یا مشخصات فنی SSR
- منبع تغذیه مناسب برای ورودی SSR
- یک بار مناسب برای تست خروجی، در صورت نیاز
- سیمهای اتصال مناسب
- تجهیزات ایمنی متناسب با ولتاژ مدار
اگر رله موردنظر شما از مدلهای SSR دارویت است، قبل از تست حتماً نوع ورودی و خروجی آن را از روی بدنه یا مشخصات فنی بررسی کنید.
برای مثال، باید بدانید ورودی SSR با DC کنترل میشود یا AC. همچنین باید مشخص شود خروجی برای بار AC است یا DC.
این اطلاعات در انتخاب روش تست اهمیت دارد.
آیا میتوان SSR را فقط با مولتی متر تست کرد؟
این سؤال پاسخ مهمی دارد: در بسیاری از موارد، خیر.
ممکن است وقتی مولتی متر را روی ترمینالهای خروجی SSR قرار میدهید، عددی مشاهده کنید که بهتنهایی سالم یا خراب بودن رله را مشخص نکند.
دلیلش ساختار داخلی SSR است.
در SSRهای مختلف از قطعاتی مانند تریاک، تریستور یا MOSFET استفاده میشود. مدار داخلی نیز میتواند شامل قطعات دیگری مانند مدارهای حفاظتی و اسنابر باشد.
به همین دلیل، رفتار SSR هنگام تست مقاومت الزاماً مانند یک کلید مکانیکی نیست.
OMRON نیز صراحتاً اعلام میکند که تستر یا مولتی متر بهتنهایی نمیتواند عملکرد عنصر نیمههادی SSR را بهطور کامل مشخص کند. روش پیشنهادی این شرکت، اتصال یک بار و بررسی ولتاژ خروجی در حالت ورودی روشن و خاموش است.
پس اگر با مولتی متر عددی غیرمنتظره دیدید، فوراً نتیجه نگیرید که SSR خراب است.
مرحله اول؛ مشخصات SSR را بررسی کنید
قبل از اینکه پروبهای مولتی متر را به رله وصل کنید، مشخصات آن را بخوانید.
حداقل این موارد را مشخص کنید:
- نوع ورودی SSR
- محدوده ولتاژ ورودی
- نوع خروجی
- محدوده ولتاژ بار
- جریان نامی
- شماره ترمینالها
- قطبیت ورودی در مدلهای DC
این مرحله ساده است، اما جلوی بسیاری از اشتباهات را میگیرد.
برای مثال، اگر ورودی SSR از نوع DC باشد، باید تغذیه مناسب آن را در نظر بگیرید. اتصال یک منبع نامناسب میتواند باعث آسیب به بخش ورودی شود.
مرحله دوم؛ ظاهر SSR را بررسی کنید
قبل از انجام تست الکتریکی، خود رله را بررسی کنید.
به دنبال نشانههایی مانند موارد زیر باشید:
- تغییر رنگ بدنه
- آثار سوختگی
- بوی سوختگی
- ذوب شدن پلاستیک
- تغییر شکل ترمینالها
- شل شدن محل اتصال
- آثار داغ شدن بیش از حد
این نشانهها میتوانند به وجود مشکل حرارتی یا الکتریکی اشاره کنند.
البته نبودن آثار ظاهری به معنی سالم بودن SSR نیست. بعضی خرابیها داخل قطعه اتفاق میافتند و از بیرون قابل مشاهده نیستند.

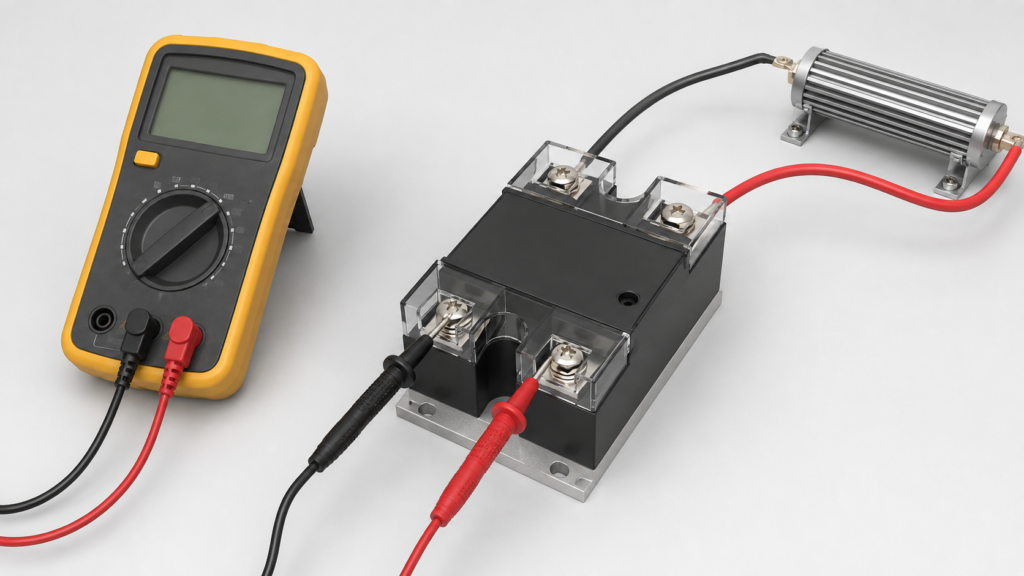

مرحله سوم؛ ورودی SSR را با مولتی متر بررسی کنید
حالا باید مطمئن شویم فرمان مناسب به ورودی SSR میرسد.
اگر ورودی SSR از نوع DC است، مولتی متر را روی اندازهگیری ولتاژ DC قرار دهید.
سپس ولتاژ دو ترمینال ورودی را در شرایطی که باید SSR فعال شود، اندازه بگیرید.
عدد مشاهدهشده باید با محدوده ولتاژ کاری همان مدل مطابقت داشته باشد.
اگر ولتاژ ورودی وجود ندارد، هنوز نمیتوان گفت SSR خراب است.
ممکن است مشکل از یکی از این بخشها باشد:
- منبع تغذیه
- PLC
- کنترلر
- سیمکشی
- خروجی کنترل
- ترمینالهای ورودی
در راهنمای عیبیابی OMRON نیز بررسی ولتاژ ورودی SSR یکی از مراحل تشخیص خطای روشن نشدن خروجی است.
یک نکته مهم
اگر SSR ورودی DC دارد، قطبیت ترمینالها را رعایت کنید.
در بعضی مدلها ترمینالهای ورودی دارای علامت مثبت و منفی هستند. اتصال اشتباه میتواند باعث شود SSR فعال نشود یا در برخی شرایط به ورودی آسیب برسد.
مرحله چهارم؛ خروجی SSR را در حالت خاموش بررسی کنید
حالا به بخش خروجی میرسیم.
در این مرحله، اگر قرار است تست مقاومت یا پیوستگی انجام دهید، برق مدار باید کاملاً قطع باشد.
SSR را نیز مطابق روش پیشنهادی سازنده از مدار جدا کنید یا حداقل شرایطی ایجاد کنید که سایر اجزای مدار روی اندازهگیری اثر نگذارند.
مولتی متر را روی حالت مناسب اندازهگیری مقاومت قرار دهید.
سپس دو پروب را به ترمینالهای خروجی SSR وصل کنید.
اما اینجا یک نکته بسیار مهم وجود دارد:
عدد مقاومت بهتنهایی معیار قطعی سالم بودن SSR نیست.
ممکن است یک SSR سالم در این حالت عددی نشان دهد که با انتظار شما متفاوت باشد. مدار داخلی و نوع عنصر خروجی روی نتیجه اندازهگیری تأثیر دارد.
بنابراین اگر فقط با مولتی متر مقاومت خروجی را اندازه گرفتید، نباید بر اساس همان یک عدد درباره سلامت SSR تصمیم بگیرید.
مرحله پنجم؛ بررسی کنید آیا SSR در حالت خاموش اتصال کوتاه دارد
یکی از خرابیهای مهم SSR، اتصال کوتاه شدن بخش خروجی است.
اگر SSR در حالت خاموش باعث شود بار همچنان روشن بماند، احتمال خرابی خروجی وجود دارد.
در چنین شرایطی بهتر است ابتدا مطمئن شوید فرمان ورودی واقعاً قطع شده است.
اگر ورودی خاموش است، اما بار همچنان انرژی دریافت میکند، خروجی SSR مشکوک است.
OMRON نیز «خاموش نشدن بار» را یکی از نشانههای مهم خرابی خروجی SSR میداند. در بسیاری از موارد، عنصر خروجی مانند تریاک در اثر اضافهجریان یا اضافهولتاژ آسیب میبیند و در حالت اتصال کوتاه باقی میماند.

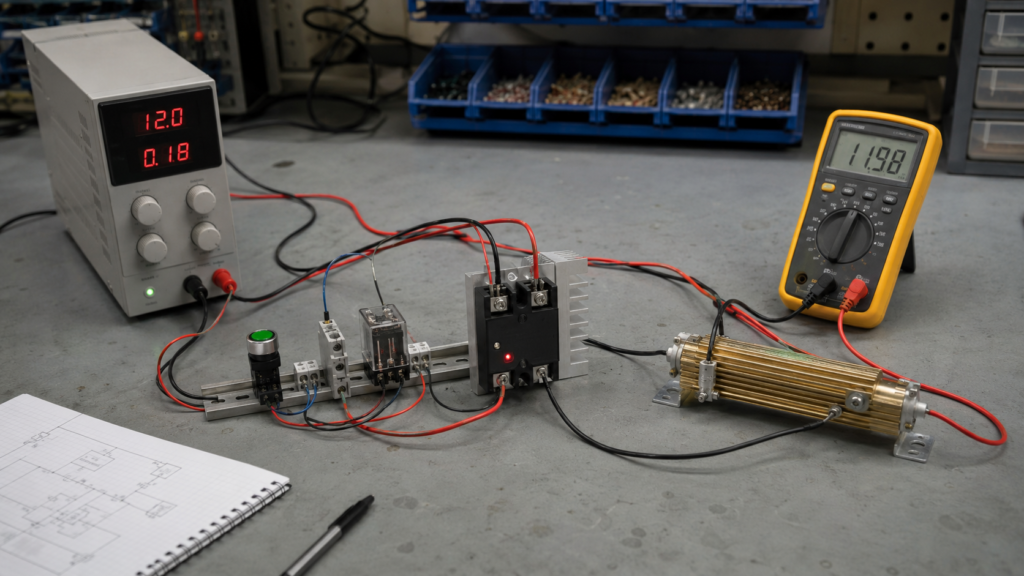

مرحله ششم؛ تست واقعی SSR با بار چگونه انجام میشود؟
برای تشخیص دقیقتر، باید SSR را در یک مدار آزمایشی مناسب بررسی کرد.
روش کلی به این شکل است:
- یک بار مناسب به خروجی SSR متصل کنید.
- منبع تغذیه مناسب بار را در مدار قرار دهید.
- ورودی SSR را به منبع کنترل مناسب وصل کنید.
- ابتدا ورودی SSR را در حالت خاموش قرار دهید.
- وضعیت بار و ولتاژ خروجی را بررسی کنید.
- سپس ورودی SSR را فعال کنید.
- دوباره ولتاژ خروجی و وضعیت بار را بررسی کنید.
در این روش، مولتی متر میتواند برای اندازهگیری ولتاژ استفاده شود.
طبق روش پیشنهادی OMRON، وقتی ورودی SSR خاموش است، ولتاژ در ترمینالهای بار باید تقریباً نزدیک به ولتاژ منبع بار باشد. با فعال شدن SSR، افت ولتاژ روی خروجی باید به مقدار بسیار پایینتری برسد. این شرکت برای تست سادهتر، استفاده از یک لامپ بهعنوان بار آزمایشی را نیز مطرح کرده است.
البته مقدار دقیق ولتاژ خروجی را باید بر اساس مدل SSR و دیتاشیت آن بررسی کرد.
چگونه بفهمیم SSR خراب است؟
اگر نتیجه تست را کنار علائم مدار قرار دهیم، تشخیص راحتتر میشود.
| وضعیت | احتمال مشکل |
|---|---|
| ورودی SSR ولتاژ مناسب ندارد | مشکل در مدار کنترل یا سیمکشی |
| ورودی مناسب است اما بار روشن نمیشود | احتمال خرابی SSR یا بار |
| ورودی قطع است اما بار روشن میماند | احتمال اتصال کوتاه خروجی SSR |
| SSR بیش از حد داغ میشود | احتمال بارگذاری زیاد یا مشکل خنککاری |
| بدنه SSR آثار سوختگی دارد | احتمال آسیب حرارتی یا اضافهجریان |
| عملکرد SSR گاهی قطع و وصل میشود | نیاز به بررسی ورودی، بار، دما و اتصالات |
این جدول فقط برای عیبیابی اولیه است.
برای تشخیص قطعی باید شرایط کاری، مشخصات SSR و مدار اطراف آن نیز بررسی شود.
چرا SSR خراب میشود؟
اگر SSR خراب شده است، فقط تعویض آن کافی نیست.
باید علت خرابی را هم پیدا کنید.
چون اگر علت اصلی برطرف نشود، SSR جدید نیز ممکن است دوباره آسیب ببیند.
اضافهجریان
عبور جریان بیشتر از ظرفیت SSR میتواند باعث آسیب به عنصر خروجی شود.
جریان راهاندازی بار نیز اهمیت زیادی دارد. برخی بارها در لحظه روشن شدن جریان بیشتری نسبت به جریان عادی خود میکشند.
این موضوع برای بارهایی مانند موتور و لامپ اهمیت بیشتری دارد. OMRON نیز جریان هجومی و اضافهجریان را از عوامل آسیب به عنصر خروجی SSR معرفی میکند.
اضافهولتاژ
اضافهولتاژ و Surge نیز میتواند به بخش ورودی یا خروجی SSR آسیب بزند.
به همین دلیل، حفاظت مناسب مدار باید در طراحی سیستم در نظر گرفته شود.
گرمای بیش از حد
SSR در هنگام عبور جریان گرما تولید میکند.
اگر هیت سینک مناسب نباشد یا دفع حرارت در تابلو بهخوبی انجام نشود، دمای SSR بالا میرود.
برای آشنایی بیشتر با این موضوع میتوانید مقاله [هیت سینک رله SSR چیست؟] را نیز مطالعه کنید.
اتصال نامناسب
شل بودن ترمینالها یا اتصال نامناسب سیمها میتواند باعث ایجاد گرمای غیرعادی شود.
بنابراین هنگام عیبیابی، فقط خود SSR را بررسی نکنید. اتصالات اطراف آن را نیز بررسی کنید. OMRON نیز اتصال نامناسب ترمینالها و لحیمکاری ناقص را از عوامل ایجاد گرمای غیرعادی و آسیب SSR معرفی میکند.
تست SSR با مولتی متر در حالت Diode Test
در بعضی منابع، تست ورودی SSR با حالت Diode Test مولتی متر پیشنهاد میشود.
این روش ممکن است برای برخی مدلها اطلاعاتی درباره بخش ورودی بدهد. با این حال، نباید آن را یک تست قطعی برای سالم بودن کل SSR در نظر گرفت.
دلیل این موضوع، تفاوت ساختار داخلی SSRهاست.
مدلهای مختلف ممکن است مدارهای ورودی متفاوتی داشته باشند. همچنین خروجی SSR نیز ممکن است از تریاک، تریستور یا MOSFET استفاده کند.
بنابراین اگر در حالت Diode Test عدد خاصی مشاهده کردید، آن را فقط در کنار اطلاعات دیتاشیت و سایر تستها تفسیر کنید.
تست ورودی با Diode Test با تست کامل عملکرد SSR یکسان نیست.
آیا تست بوق مولتی متر برای SSR کافی است؟
خیر.
این یکی از اشتباهات رایج هنگام تست رله حالت جامد است.
در رله مکانیکی، تغییر وضعیت کنتاکتها را میتوان با تست پیوستگی بررسی کرد. اما SSR کنتاکت مکانیکی ندارد.
بنابراین شنیدن یا نشنیدن صدای بوق مولتی متر، بهتنهایی نشاندهنده سالم یا خراب بودن SSR نیست.
برای تشخیص بهتر باید عملکرد ورودی، خروجی و بار را در کنار هم بررسی کرد.
چه زمانی باید رله SSR را تعویض کنیم؟
اگر بعد از بررسی مدار مشخص شود که:
- ولتاژ ورودی صحیح است،
- سیمکشی مشکلی ندارد،
- بار سالم است،
- شرایط کاری در محدوده مجاز قرار دارد،
- اما SSR همچنان خروجی را کنترل نمیکند،
احتمال خرابی خود SSR بالا میرود.
همچنین اگر ورودی خاموش است اما بار همچنان روشن میماند، باید خروجی SSR را بهطور جدی بررسی کرد.
در چنین شرایطی، تعویض SSR میتواند راهحل باشد. با این حال، بهتر است علت خرابی قبلی نیز پیدا شود.

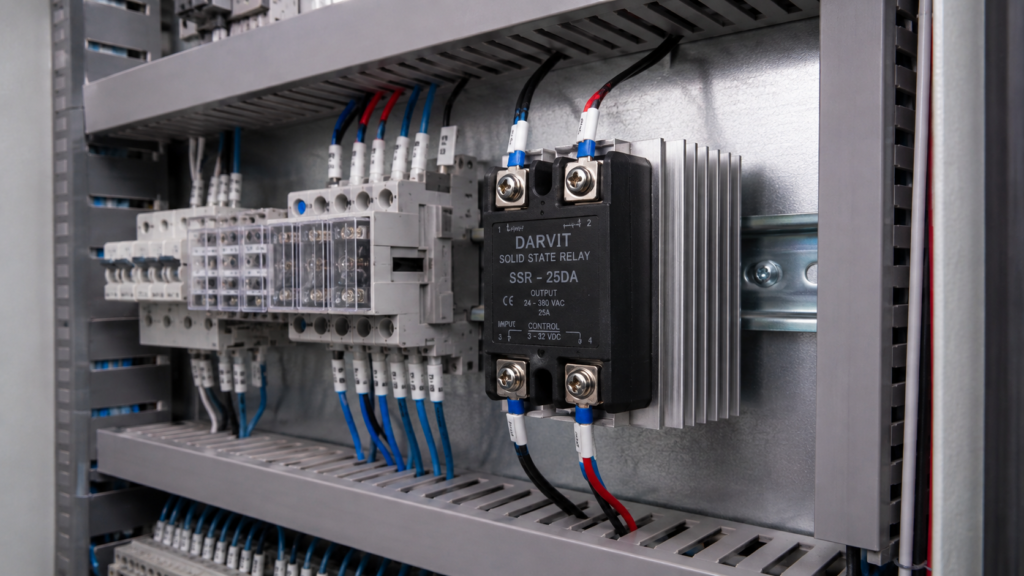

نکات مهم هنگام تست رله SSR دارویت
اگر از رله SSR دارویت استفاده میکنید، قبل از تست این موارد را بررسی کنید:
- مدل دقیق SSR را مشخص کنید.
- نوع ورودی را بررسی کنید.
- محدوده ولتاژ ورودی را بخوانید.
- نوع خروجی را مشخص کنید.
- ولتاژ و جریان بار را بررسی کنید.
- شماره ترمینالها را از روی بدنه یا دیتاشیت بخوانید.
- قبل از تست مقاومت، برق مدار را قطع کنید.
- برای تست عملکرد خروجی، از بار مناسب استفاده کنید.
- دمای SSR و وضعیت هیت سینک را بررسی کنید.
- بعد از خرابی SSR، علت اصلی را پیدا کنید.
این موارد باعث میشوند عیبیابی فقط به تعویض قطعه محدود نشود.
جمعبندی؛ چگونه رله SSR را با مولتی متر تست کنیم؟
تست رله SSR با مولتی متر با تست رلههای مکانیکی تفاوت دارد.
مولتی متر بهتنهایی نمیتواند در همه شرایط سالم بودن SSR را مشخص کند. تست مقاومت یا بوق نیز بهتنهایی معیار قطعی نیست.
برای عیبیابی، ابتدا باید مشخصات SSR و وضعیت سیمکشی را بررسی کنید. سپس ولتاژ ورودی را اندازه بگیرید. در مرحله بعد، عملکرد خروجی را با یک بار مناسب بررسی کنید.
اگر ورودی صحیح است اما خروجی عمل نمیکند، احتمال خرابی SSR وجود دارد. اگر با قطع فرمان، بار همچنان روشن میماند نیز احتمال اتصال کوتاه در خروجی SSR مطرح است.
در کنار این موارد، اضافهجریان، اضافهولتاژ و گرمای بیش از حد را نیز بررسی کنید. این عوامل میتوانند علت اصلی خرابی باشند.
اگر از رلههای SSR دارویت استفاده میکنید، بهترین روش این است که تست را بر اساس مدل دقیق رله و مشخصات دیتاشیت همان مدل انجام دهید.
سوالات متداول
آیا رله SSR با مولتی متر قابل تست است؟
بله، اما مولتی متر بهتنهایی همیشه نمیتواند سالم بودن SSR را مشخص کند. برای بررسی عملکرد خروجی بهتر است SSR در یک مدار مناسب و همراه با بار تست شود.
آیا تست بوق مولتی متر برای تشخیص خرابی SSR کافی است؟
خیر. SSR کنتاکت مکانیکی ندارد و نتیجه تست پیوستگی بهتنهایی نمیتواند سلامت رله را مشخص کند.
چگونه بفهمیم SSR در حالت اتصال کوتاه خراب شده است؟
اگر فرمان ورودی قطع شده اما بار همچنان روشن میماند، احتمال اتصال کوتاه عنصر خروجی SSR وجود دارد. در این حالت باید خروجی رله و مدار اطراف آن بررسی شود.
چرا SSR روشن نمیشود؟
علت میتواند خرابی خود SSR، نبودن ولتاژ مناسب در ورودی، اشتباه در سیمکشی، خرابی بار یا مشکل در مدار کنترل باشد. به همین دلیل بهتر است ابتدا ولتاژ ورودی و شرایط بار بررسی شوند.
آیا داغ شدن SSR نشانه خرابی آن است؟
داغ شدن بیش از حد میتواند نشانه وجود مشکل در بار، جریان عبوری، هیت سینک یا شرایط تهویه باشد. گرمای زیاد نیز میتواند به مرور باعث آسیب SSR شود.
