علت سوختن رله SSR چیست؟ مهمترین دلایل خرابی و روش جلوگیری
رله SSR یا رله حالت جامد یکی از تجهیزات مهم برای کنترل بارهای الکتریکی در مدارهای صنعتی است. این رله به دلیل نداشتن کنتاکت مکانیکی، سرعت سوئیچینگ بالایی دارد و برای کنترل مداوم بار گزینه مناسبی محسوب میشود.
اما SSR هم مانند هر قطعه الکترونیکی دیگری ممکن است خراب شود.
گاهی رله ناگهان از کار میافتد. گاهی هم قبل از خرابی، بیش از حد داغ میشود یا بار را بعد از قطع فرمان همچنان روشن نگه میدارد.
در چنین شرایطی یک سؤال مهم مطرح میشود:
علت سوختن رله SSR چیست؟
اضافهجریان، جریان هجومی، گرمای بیش از حد، انتخاب نادرست رله، اضافهولتاژ و نصب نامناسب از مهمترین دلایل خرابی SSR هستند.
نکته مهم این است که بعد از سوختن SSR، فقط رله را تعویض نکنیم. اگر علت اصلی خرابی پیدا نشود، احتمال دارد رله جدید هم دوباره آسیب ببیند.
در این مقاله مهمترین دلایل خرابی رله SSR و روشهای جلوگیری از آن را بررسی میکنیم.
رله SSR چگونه خراب یا میسوزد؟
برای درک علت خرابی، ابتدا باید بدانیم SSR در زمان کار چه شرایطی دارد.
داخل رله SSR از قطعات نیمههادی برای قطع و وصل جریان استفاده میشود. عبور جریان از این قطعات باعث ایجاد مقداری گرما میشود.
هرچه جریان عبوری بیشتر باشد، مدیریت این گرما اهمیت بیشتری پیدا میکند.
اگر جریان از محدوده مناسب بیشتر شود یا گرمای تولیدشده بهخوبی دفع نشود، دمای قطعات داخلی بالا میرود.
در شرایط نامناسب، این افزایش دما میتواند به بخش خروجی SSR آسیب بزند.
البته گرما تنها عامل خرابی نیست.
عواملی مانند جریان هجومی، اتصال کوتاه، اضافهولتاژ، شل بودن ترمینالها و انتخاب اشتباه SSR نیز میتوانند باعث خرابی شوند.
مهمترین علتهای سوختن رله SSR
مهمترین دلایلی که میتوانند باعث خرابی یا سوختن SSR شوند عبارتاند از:
- عبور جریان بیشتر از ظرفیت رله
- جریان هجومی زیاد هنگام روشن شدن بار
- دمای بالای SSR
- انتخاب هیت سینک نامناسب
- تهویه ضعیف تابلو برق
- اضافهولتاژ و Surge
- اتصال کوتاه در مدار بار
- شل بودن ترمینالها
- انتخاب اشتباه SSR برای نوع بار
- نصب نادرست رله
- استفاده از SSR در شرایط خارج از محدوده کاری
حالا هرکدام را دقیقتر بررسی کنیم.
۱. اضافهجریان؛ یکی از اصلیترین دلایل سوختن SSR
یکی از رایجترین دلایل خرابی رله SSR، عبور جریان بیشتر از ظرفیت آن است.
فرض کنید بار شما در حالت عادی 20 آمپر جریان میکشد.
اگر SSR نیز دقیقاً برای 20 آمپر انتخاب شود، ممکن است در نگاه اول انتخاب درستی به نظر برسد.
اما شرایط واقعی مدار همیشه به همین سادگی نیست.
دمای محیط، نوع بار، مدت زمان روشن بودن و جریان راهاندازی میتوانند روی عملکرد SSR تأثیر بگذارند.
به همین دلیل بهتر است SSR را فقط با نگاه کردن به عدد جریان روی بدنه انتخاب نکنیم.
باید شرایط واقعی بار نیز بررسی شود.
چگونه از اضافهجریان جلوگیری کنیم؟
قبل از انتخاب SSR، این موارد را مشخص کنید:
- جریان عادی بار چقدر است؟
- جریان راهاندازی چقدر است؟
- بار چند ساعت در روز کار میکند؟
- دمای محیط چقدر است؟
- آیا SSR به هیت سینک نیاز دارد؟
- آیا مدار دارای حفاظت اضافهجریان است؟
هرچه شرایط کاری سختتر باشد، انتخاب SSR مناسب اهمیت بیشتری پیدا میکند.

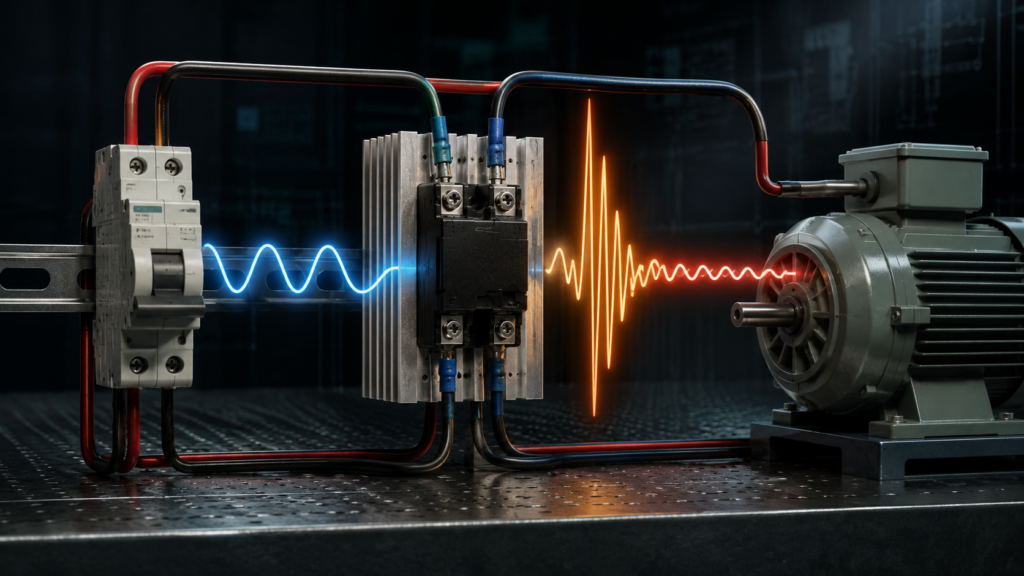

۲. جریان هجومی میتواند SSR را بسوزاند
یکی از اشتباهات رایج این است که فقط جریان عادی بار را بررسی کنیم.
بعضی تجهیزات هنگام روشن شدن، برای مدت کوتاهی جریان بسیار بیشتری از جریان عادی خود مصرف میکنند.
به این جریان، جریان هجومی یا Inrush Current گفته میشود.
برای مثال، ممکن است یک تجهیز در حالت عادی جریان نسبتاً پایینی داشته باشد، اما هنگام روشن شدن برای مدت کوتاهی جریان بسیار بیشتری بکشد.
این موضوع در برخی بارها اهمیت بیشتری دارد، از جمله:
- موتور
- ترانسفورماتور
- لامپهای رشتهای
- منابع تغذیه
- بارهای خازنی
اگر SSR توان تحمل این جریان لحظهای را نداشته باشد، بخش خروجی آن ممکن است آسیب ببیند.
پس هنگام انتخاب SSR، فقط جریان مصرفی عادی را بررسی نکنید.
جریان راهاندازی بار هم باید بررسی شود.

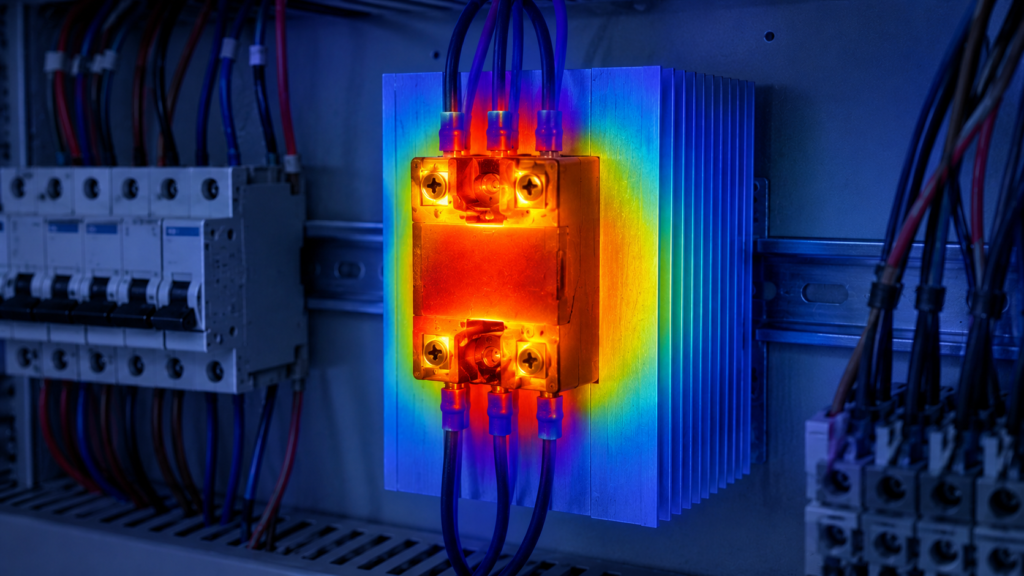

۳. گرمای بیش از حد؛ دشمن رله SSR
یکی از مهمترین دلایل خرابی SSR، افزایش بیش از حد دماست.
SSR هنگام عبور جریان مقداری گرما تولید میکند. بنابراین گرم شدن آن در زمان کار، لزوماً نشانه خرابی نیست.
مشکل زمانی شروع میشود که این گرما نتواند بهدرستی از رله خارج شود.
در این حالت، دمای بدنه افزایش پیدا میکند و قطعات داخلی تحت فشار حرارتی قرار میگیرند.
اگر این وضعیت برای مدت طولانی ادامه پیدا کند، عمر SSR کاهش پیدا میکند و احتمال خرابی آن بیشتر میشود.
چه عواملی باعث داغ شدن SSR میشوند؟
چند عامل مهم وجود دارد:
- جریان زیاد
- هیت سینک نامناسب
- تهویه ضعیف
- دمای بالای محیط
- نصب چند SSR در کنار یکدیگر
- اتصال نامناسب
- نصب نادرست روی هیت سینک
بنابراین اگر SSR بیش از حد داغ میشود، فقط خود رله را بررسی نکنید.
کل شرایط نصب را بررسی کنید.
۴. هیت سینک نامناسب باعث خرابی SSR میشود
در بسیاری از کاربردها، مخصوصاً در جریانهای بالاتر، SSR به هیت سینک نیاز دارد.
هیت سینک گرمای تولیدشده توسط SSR را دریافت میکند و آن را به محیط انتقال میدهد.
اگر هیت سینک کوچکتر از نیاز مدار باشد، گرما بهاندازه کافی دفع نمیشود.
در نتیجه دمای SSR بالا میرود.
از طرف دیگر، نصب صحیح رله روی هیت سینک هم اهمیت دارد.
اگر سطح تماس مناسب نباشد یا انتقال حرارت بهدرستی انجام نشود، عملکرد هیت سینک کاهش پیدا میکند.
اگر میخواهید درباره انتخاب هیت سینک اطلاعات بیشتری داشته باشید، پیشنهاد میکنم مقاله «هیت سینک رله SSR چیست و چگونه هیت سینک مناسب انتخاب کنیم؟» را هم مطالعه کنید.
۵. دمای بالای داخل تابلو برق
گاهی هیت سینک کاملاً مناسب است، اما SSR همچنان بیش از حد گرم میشود.
در این شرایط باید دمای داخل تابلو برق را بررسی کرد.
داخل یک تابلو ممکن است چندین تجهیز همزمان گرما تولید کنند.
اگر گردش هوا مناسب نباشد، این گرما در فضای داخلی تابلو باقی میماند.
در نتیجه SSR از ابتدا در محیطی با دمای بالا کار میکند.
این وضعیت میتواند توان حرارتی سیستم را کاهش دهد و باعث افزایش دمای رله شود.
برای جلوگیری از این مشکل باید موارد زیر بررسی شوند:
- گردش هوای داخل تابلو
- فاصله بین تجهیزات
- عملکرد فن
- محل نصب SSR
- دمای محیط اطراف تابلو
- وضعیت هیت سینک

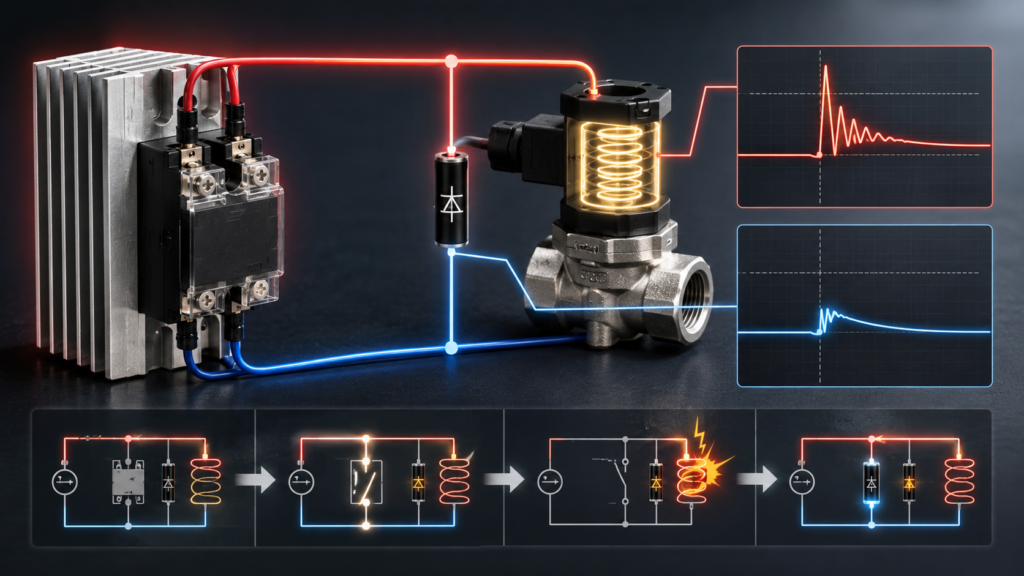

۶. اضافهولتاژ و Surge
فقط جریان زیاد نیست که میتواند SSR را خراب کند.
اضافهولتاژ و ولتاژهای گذرا یا Surge نیز میتوانند به بخش خروجی آسیب بزنند.
این مسئله در مدارهایی که بارهای القایی دارند اهمیت بیشتری پیدا میکند.
بارهایی مانند موتور، شیر برقی و کنتاکتور هنگام قطع و وصل شدن میتوانند ولتاژهای گذرا ایجاد کنند.
اگر این ولتاژ از محدوده تحمل SSR بیشتر باشد، احتمال آسیب دیدن بخش خروجی وجود دارد.
برای همین در بعضی مدارها استفاده از تجهیزات حفاظتی مناسب مانند واریستور یا سایر روشهای مهار Surge ضروری است.
البته انتخاب روش حفاظت باید با توجه به نوع بار و مشخصات مدار انجام شود.
۷. اتصال کوتاه بار
اتصال کوتاه یکی دیگر از عواملی است که میتواند در مدت کوتاهی SSR را خراب کند.
در زمان اتصال کوتاه، جریان بسیار زیادی ممکن است از مسیر خروجی عبور کند.
اگر حفاظت مناسب وجود نداشته باشد، این جریان میتواند به عنصر نیمههادی SSR آسیب بزند.
به همین دلیل وجود تجهیزات حفاظتی مناسب در مدار اهمیت زیادی دارد.
استفاده از فیوز یا تجهیزات حفاظت در برابر اضافهجریان میتواند ریسک آسیب را کاهش دهد.
البته انتخاب فیوز باید متناسب با نوع SSR و بار انجام شود.
۸. شل بودن ترمینالها
گاهی دلیل خرابی SSR بسیار سادهتر از چیزی است که فکر میکنیم.
یک اتصال شل میتواند مشکلساز شود.
وقتی سیم بهدرستی در ترمینال قرار نگرفته باشد یا اتصال کافی نباشد، مقاومت محل اتصال افزایش پیدا میکند.
عبور جریان از این نقطه میتواند باعث ایجاد گرما شود.
اگر این وضعیت ادامه پیدا کند، ترمینال و اطراف آن بیش از حد گرم میشوند.
در موارد شدید، حتی ممکن است تغییر رنگ، ذوب شدن یا سوختگی اطراف ترمینال مشاهده شود.
بنابراین اگر یک SSR داغ شده یا سوخته است، وضعیت اتصالات را هم بررسی کنید.
۹. انتخاب SSR برای نوع بار اشتباه است
هر SSR برای هر نوع باری مناسب نیست.
این نکته هنگام انتخاب رله اهمیت زیادی دارد.
برای مثال، شرایط کاری یک المنت حرارتی با یک موتور یکسان نیست.
المنت معمولاً یک بار مقاومتی است.
اما موتور یک بار القایی است و میتواند جریان راهاندازی بالایی داشته باشد.
به همین دلیل انتخاب SSR باید بر اساس نوع بار انجام شود.
اگر قصد استفاده از SSR برای المنت را دارید، مقاله «رله SSR برای المنت؛ چگونه SSR مناسب انتخاب کنیم؟» میتواند راهنمای خوبی برای انتخاب رله باشد.

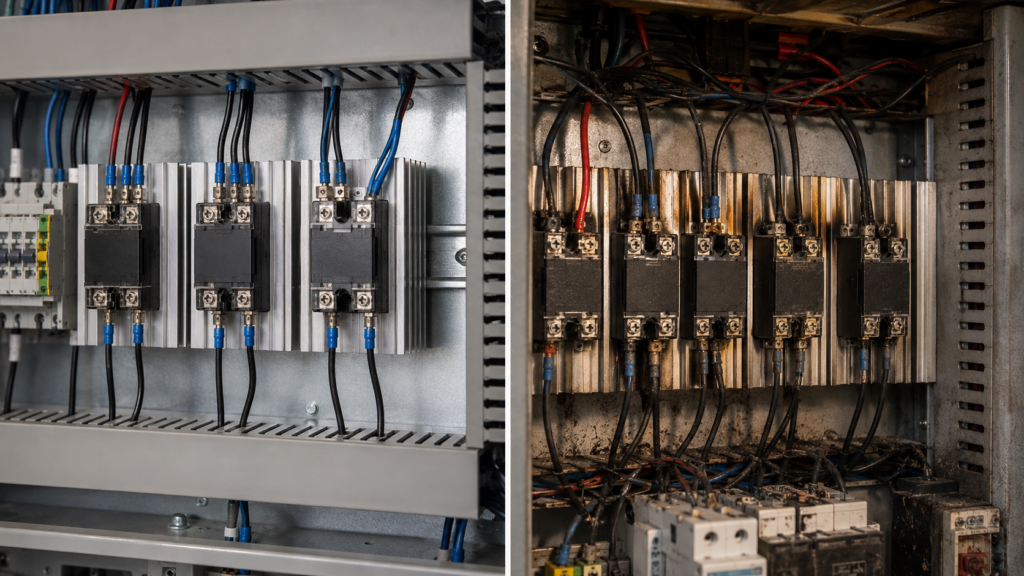

۱۰. نصب نادرست SSR
حتی یک SSR مناسب هم در صورت نصب نادرست ممکن است دچار مشکل شود.
برای مثال، اگر رله در محلی نصب شود که گردش هوا مناسب نباشد، گرمای آن سختتر دفع میشود.
همچنین نصب چند رله در فاصله بسیار کم میتواند باعث افزایش دمای اطراف آنها شود.
در نصب SSR باید به مواردی مانند اینها توجه شود:
- فضای اطراف رله
- مسیر گردش هوا
- نحوه نصب هیت سینک
- کیفیت اتصال سیمها
- دسترسی مناسب برای سرویس
- فاصله از تجهیزات گرمازا

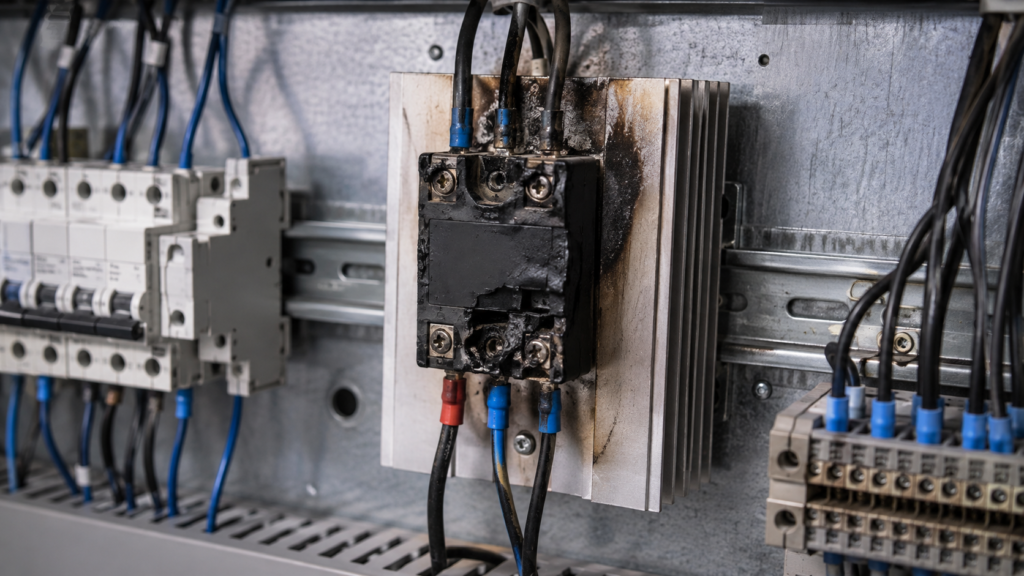

علائم سوختن یا خرابی رله SSR چیست؟
خرابی SSR همیشه با سوختگی ظاهری همراه نیست.
گاهی رله از بیرون کاملاً سالم به نظر میرسد، اما دیگر نمیتواند بار را بهدرستی کنترل کند.
برخی از نشانههای رایج خرابی عبارتاند از:
روشن ماندن بار بعد از قطع فرمان
اگر فرمان ورودی SSR قطع شده اما بار همچنان روشن است، ممکن است خروجی SSR دچار اتصال کوتاه شده باشد.
روشن نشدن بار
اگر فرمان به SSR میرسد اما بار روشن نمیشود، باید خود SSR، مدار کنترل، سیمکشی و بار بررسی شوند.
داغ شدن غیرعادی
اگر دمای SSR بیشتر از حد معمول شده است، باید جریان بار و وضعیت خنککاری بررسی شود.
تغییر رنگ بدنه
تغییر رنگ یا آثار سوختگی روی بدنه میتواند نشانه قرار گرفتن رله در معرض دمای بالا باشد.
بوی سوختگی
بوی سوختگی نیز یکی از نشانههایی است که نباید نادیده گرفته شود.
اگر در مورد تشخیص خرابی SSR مطمئن نیستید، مقاله «چگونه رله SSR را تست کنیم؟ تشخیص خرابی SSR با مولتی متر» را مطالعه کنید.
آیا داغ شدن SSR به معنی سوختن آن است؟
خیر.
این موضوع را باید دقیق بدانیم.
SSR در زمان کار گرما تولید میکند. بنابراین مقداری گرم شدن طبیعی است.
مشکل زمانی است که دما بیش از محدوده مناسب افزایش پیدا کند.
مثلاً اگر SSR در گذشته با دمای معمولی کار میکرده اما حالا بهشدت داغ میشود، باید علت را بررسی کرد.
ممکن است:
- جریان بار افزایش پیدا کرده باشد.
- هیت سینک مناسب نباشد.
- فن تابلو خراب شده باشد.
- دمای محیط افزایش پیدا کرده باشد.
- اتصال ترمینال مشکل داشته باشد.
- بار دچار مشکل شده باشد.
پس گرم شدن SSR بهتنهایی نشانه سوختن نیست.
مهم این است که علت افزایش دما مشخص شود.
چگونه از سوختن رله SSR جلوگیری کنیم؟
برای جلوگیری از خرابی SSR، چند نکته ساده اما مهم را رعایت کنید.
SSR را بر اساس شرایط واقعی بار انتخاب کنید
فقط به آمپراژ نوشتهشده روی SSR نگاه نکنید.
نوع بار، جریان عادی، جریان هجومی و شرایط کاری را هم در نظر بگیرید.
هیت سینک مناسب انتخاب کنید
اگر SSR در جریان بالایی کار میکند، خنککاری را جدی بگیرید.
هیت سینک باید متناسب با شرایط کاری انتخاب شود.
دمای تابلو را کنترل کنید
تهویه مناسب باعث میشود گرمای تولیدشده راحتتر از تابلو خارج شود.
از مدار حفاظت استفاده کنید
حفاظت در برابر اضافهجریان و Surge میتواند احتمال آسیب دیدن SSR را کاهش دهد.
اتصالات را بررسی کنید
سیمها باید بهدرستی به ترمینال متصل شوند.
اتصال شل میتواند باعث ایجاد گرما شود.
جریان بار را بررسی کنید
اگر جریان واقعی بار بیشتر از مقدار مورد انتظار شده باشد، باید علت آن مشخص شود.
اگر SSR سوخت، فقط آن را تعویض کنیم؟
بهتر است نه.
تعویض SSR بدون پیدا کردن علت خرابی ممکن است فقط یک راهحل موقت باشد.
فرض کنید SSR به دلیل گرمای زیاد سوخته است.
اگر فقط رله را تعویض کنید اما هیت سینک و تهویه را اصلاح نکنید، SSR جدید نیز در همان شرایط قرار میگیرد.
یا اگر علت خرابی جریان هجومی باشد، نصب یک SSR مشابه مشکل را حل نمیکند.
پس بعد از خرابی باید این موارد بررسی شوند:
- جریان واقعی بار
- جریان راهاندازی
- دمای SSR
- وضعیت هیت سینک
- وضعیت تهویه
- اتصالات
- حفاظت اضافهجریان
- وجود Surge
- نوع بار
- مشخصات SSR
بعد از پیدا کردن علت، رله جدید را انتخاب و نصب کنید.
آیا رله SSR دارویت هم ممکن است بسوزد؟
بله.
برند یا مدل SSR بهتنهایی تضمین نمیکند که رله تحت هر شرایطی سالم بماند.

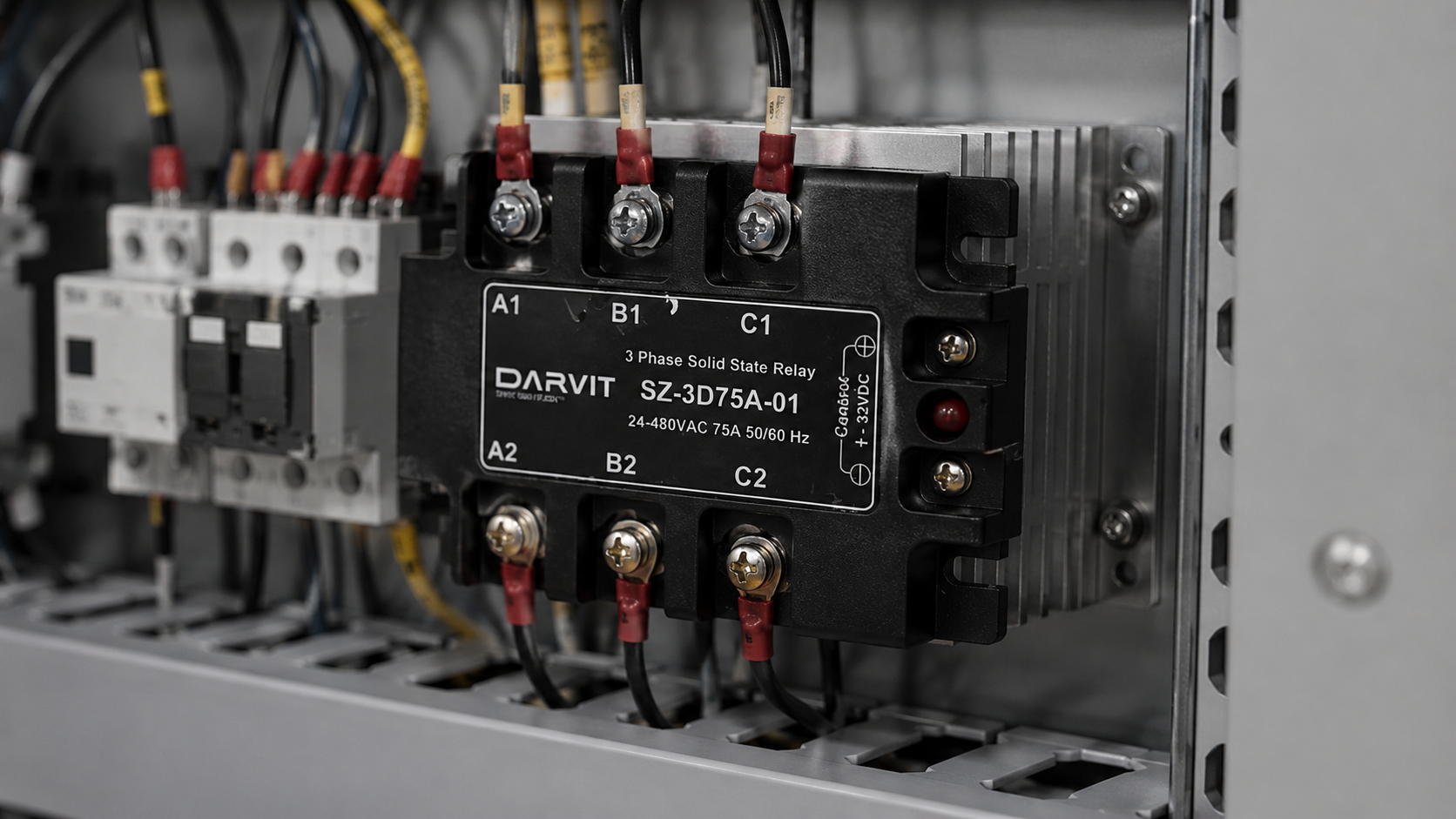

رلههای SSR دارویت نیز باید در محدوده مشخصات فنی خود استفاده شوند.
اگر جریان بار، دما، جریان هجومی یا شرایط ولتاژ از محدوده مناسب خارج شود، احتمال خرابی وجود دارد.
بنابراین هنگام استفاده از SSR دارویت، مشخصات مدل موردنظر را با شرایط واقعی مدار مقایسه کنید.
اگر رله برای یک کاربرد صنعتی انتخاب میشود، بهتر است علاوه بر جریان نامی، نوع بار و شرایط حرارتی نیز بررسی شوند.
جمعبندی؛ مهمترین علت سوختن رله SSR چیست؟
سوختن رله SSR معمولاً به یک دلیل ساده محدود نمیشود.
اضافهجریان، جریان هجومی، گرمای بیش از حد، هیت سینک نامناسب، اضافهولتاژ، اتصال کوتاه و نصب نادرست از مهمترین عواملی هستند که میتوانند باعث خرابی SSR شوند.
برای جلوگیری از این مشکل، SSR را فقط بر اساس آمپراژ انتخاب نکنید.
نوع بار و شرایط واقعی مدار را بررسی کنید. خنککاری مناسب داشته باشید. از حفاظتهای لازم استفاده کنید و اتصالات را بهدرستی انجام دهید.
اگر یک SSR سوخت، قبل از تعویض آن علت خرابی را پیدا کنید.
این کار شاید چند دقیقه بیشتر زمان ببرد، اما میتواند جلوی سوختن دوباره رله و آسیب دیدن سایر تجهیزات تابلو را بگیرد.
سوالات متداول
علت اصلی سوختن رله SSR چیست؟
اضافهجریان، جریان هجومی، گرمای بیش از حد، اضافهولتاژ، اتصال کوتاه و خنککاری نامناسب از مهمترین دلایل سوختن SSR هستند.
چرا رله SSR بیش از حد داغ میشود؟
جریان زیاد، هیت سینک نامناسب، تهویه ضعیف، دمای بالای تابلو و اتصال نامناسب میتوانند باعث افزایش دمای SSR شوند.
آیا جریان هجومی میتواند باعث سوختن SSR شود؟
بله. بعضی بارها هنگام روشن شدن جریان بسیار بیشتری نسبت به حالت عادی میکشند. اگر SSR برای این شرایط مناسب نباشد، جریان هجومی میتواند به خروجی آن آسیب بزند.
آیا داغ شدن SSR نشانه خرابی است؟
نه همیشه. SSR در زمان کار گرما تولید میکند. اما اگر دما بیش از حد بالا برود یا نسبت به گذشته افزایش محسوسی داشته باشد، باید علت آن بررسی شود.
چگونه از سوختن رله SSR جلوگیری کنیم؟
انتخاب صحیح SSR، استفاده از هیت سینک مناسب، کنترل دمای تابلو، بررسی جریان بار، حفاظت در برابر اضافهجریان و Surge و نصب صحیح از مهمترین روشهای جلوگیری از خرابی SSR هستند.
اگر SSR بسوزد، آیا میتوان آن را با یک مدل مشابه جایگزین کرد؟
قبل از جایگزینی باید علت خرابی مشخص شود. همچنین SSR جدید باید بر اساس نوع بار، جریان، ولتاژ، جریان هجومی و شرایط حرارتی انتخاب شود.
