مدار ستاره مثلث؛ آموزش کامل سیم‌کشی با کنتاکتور
مدار ستاره مثلث؛ آموزش کامل سیم‌کشی با کنتاکتور
مدار ستاره مثلث یکی از روش‌های رایج برای راه‌اندازی موتورهای سه‌فاز با توان متوسط و بالا است. این مدار جریان راه‌اندازی موتور را کاهش می‌دهد و فشار کمتری به شبکه برق و تجهیزات وارد می‌کند. البته سیم‌کشی آن نسبت به راه‌اندازی مستقیم پیچیده‌تر است. اجرای صحیح مدار به کنتاکتور، تایمر، بی‌متال و اینترلاک مناسب نیاز دارد.
مدار ستاره مثلث چیست و چه کاربردی دارد؟
موتور سه‌فاز هنگام راه‌اندازی جریان زیادی از شبکه دریافت می‌کند. در راه‌اندازی مستقیم، جریان اولیه می‌تواند چند برابر جریان نامی موتور باشد. مدار ستاره مثلث برای کاهش این جریان، موتور را ابتدا با اتصال ستاره راه‌اندازی می‌کند.
در حالت ستاره، ولتاژ هر سیم‌پیچ برابر با ولتاژ خط تقسیم بر ریشه سه است. در نتیجه، جریان و گشتاور راه‌اندازی کاهش پیدا می‌کند. پس از رسیدن موتور به سرعت مناسب، مدار ستاره را قطع می‌کند و اتصال مثلث را برقرار می‌کند. موتور در این حالت می‌تواند با توان و گشتاور کاری خود به کار ادامه دهد.
این روش برای موتورهایی مناسب است که شش سر سیم‌پیچ آن‌ها در جعبه ترمینال در دسترس باشد. همچنین مشخصات پلاک موتور باید با ولتاژ شبکه و اتصال مثلث هماهنگ باشد.

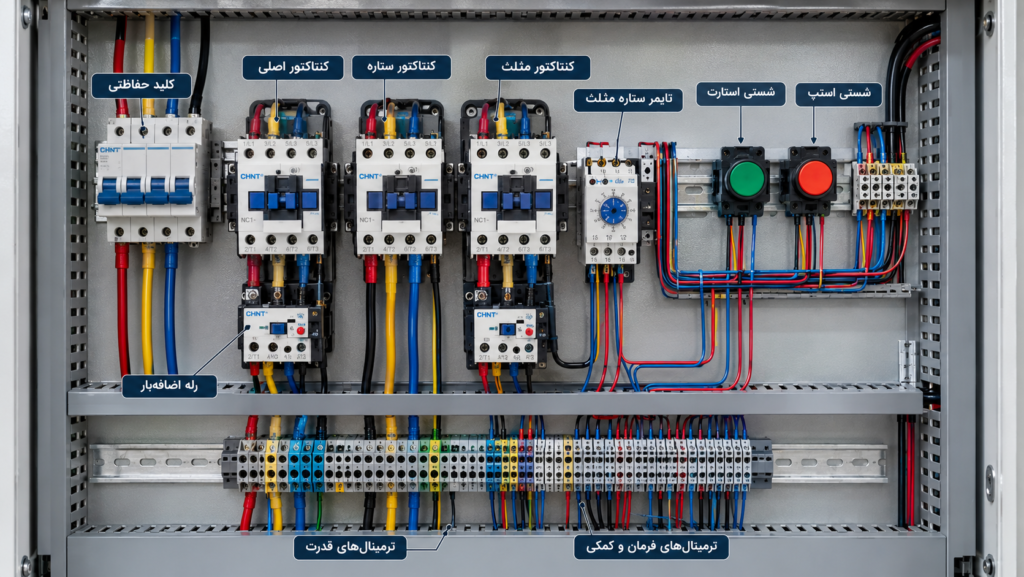

اجزای اصلی مدار ستاره مثلث
برای ساخت یک مدار ستاره مثلث معمولاً تجهیزات زیر موردنیاز هستند:
- سه عدد کنتاکتور سه‌فاز
- یک تایمر ستاره مثلث
- یک رله اضافه‌بار یا بی‌متال
- فیوز یا کلید حفاظتی مناسب
- شستی استارت و استپ
- کنتاکت‌های کمکی باز و بسته
- اینترلاک مکانیکی و الکتریکی بین کنتاکتور ستاره و مثلث
- ترمینال، سیم فرمان و سیم قدرت با سطح مقطع مناسب
برای بررسی مدل‌های مختلف و انتخاب کنتاکتور متناسب با مدار، می‌توانید انواع کنتاکتور موجود در نور و نیرو را نیز مشاهده کنید.
وظیفه کنتاکتورها در مدار
در این مدار، کنتاکتور اصلی با نام K1 برق سه‌فاز را به ورودی موتور وصل می‌کند. هنگام راه‌اندازی، K2 سه سر انتهایی سیم‌پیچ موتور را به یکدیگر متصل می‌کند تا اتصال ستاره شکل بگیرد. پس از پایان این مرحله، K3 سرهای سیم‌پیچ را مطابق آرایش موردنظر به هم وصل می‌کند و موتور وارد حالت مثلث می‌شود.
نکته مهم این است که K2 و K3 نباید هم‌زمان وصل شوند. چنین حالتی می‌تواند مسیر اتصال کوتاه ایجاد کند و به کنتاکتورها، فیوزها یا سیم‌کشی آسیب بزند. به همین دلیل، مدار باید به اینترلاک الکتریکی و ترجیحاً مکانیکی مجهز باشد.
شرایط مناسب موتور برای مدار ستاره مثلث
قبل از شروع سیم‌کشی، مشخصات پلاک موتور را بررسی کنید. موتور باید شش ترمینال مجزا داشته باشد و امکان اتصال سیم‌پیچ‌ها در دو حالت ستاره و مثلث فراهم باشد.
برای مثال، اگر شبکه برق ۴۰۰ ولت باشد، موتور باید مشخصاتی مانند ۴۰۰Δ/۶۹۰Y روی پلاک خود داشته باشد. چنین موتوری روی شبکه ۴۰۰ ولت در حالت کار عادی به اتصال مثلث نیاز دارد و می‌تواند با روش ستاره مثلث راه‌اندازی شود.
در مقابل، اگر موتور برای کار با ۴۰۰ ولت در حالت ستاره طراحی شده باشد، استفاده از مدار ستاره مثلث برای آن مناسب نیست. بنابراین همیشه ولتاژ شبکه را با اطلاعات پلاک موتور تطبیق دهید.
ترمینال‌های موتور معمولاً با حروف زیر مشخص می‌شوند:
- U1 و U2 برای سیم‌پیچ اول
- V1 و V2 برای سیم‌پیچ دوم
- W1 و W2 برای سیم‌پیچ سوم
پیش از اتصال کابل‌ها، پل‌های مسی کارخانه‌ای داخل جعبه ترمینال را طبق نقشه موتور بردارید. باقی ماندن این پل‌ها می‌تواند اتصال اشتباه ایجاد کند و عملکرد مدار را مختل کند.
نقشه کلی سیم‌کشی مدار قدرت
در مدار قدرت، سه فاز ورودی ابتدا از کلید حفاظتی عبور می‌کنند. سپس این سه فاز به کنتاکتور اصلی K1 می‌رسند. خروجی K1 نیز به سه سر ابتدایی سیم‌پیچ موتور یعنی U1، V1 و W1 متصل می‌شود.
هنگام راه‌اندازی، کنتاکتور ستاره K2 سه سر U2، V2 و W2 را به یکدیگر متصل می‌کند. این اتصال یک نقطه مشترک برای انتهای سه سیم‌پیچ ایجاد می‌کند و موتور در حالت ستاره شروع به کار می‌کند.
پس از پایان مرحله ستاره، کنتاکتور K2 قطع می‌شود و کنتاکتور مثلث K3 اتصال‌های لازم برای حالت مثلث را برقرار می‌کند. در یک آرایش رایج، اتصال‌ها به شکل زیر انجام می‌شوند:
- U2 به V1
- V2 به W1
- W2 به U1
ممکن است سازنده موتور یا تابلو، ترتیب دیگری را در نقشه اتصال نشان دهد. بنابراین نقشه سازنده و شماره ترمینال‌ها را مبنا قرار دهید. همچنین جابه‌جایی دو فاز ورودی می‌تواند جهت چرخش موتور را تغییر دهد.

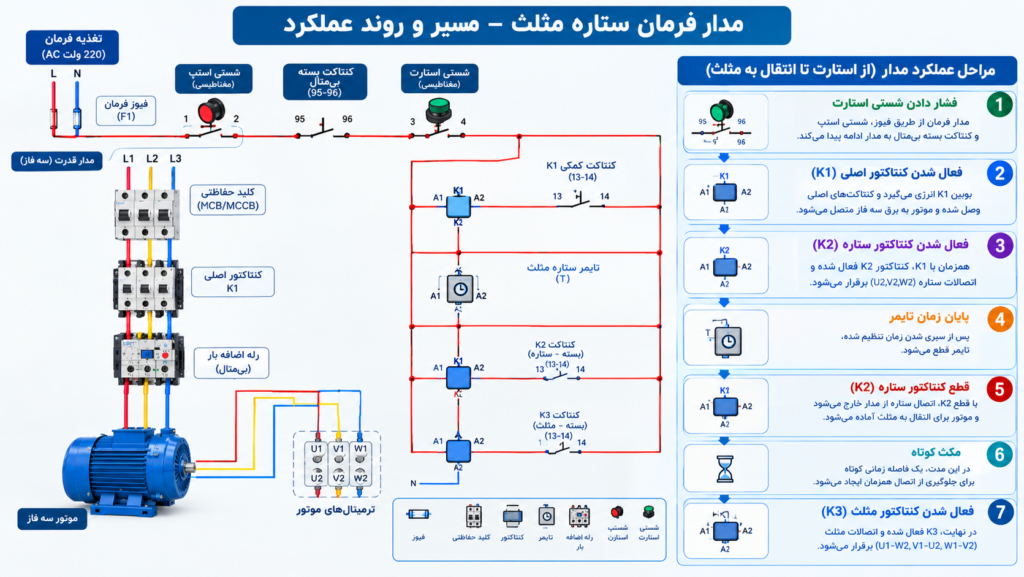

سیم‌کشی مدار فرمان ستاره مثلث
مدار فرمان معمولاً با ولتاژ ۲۴، ۱۱۰ یا ۲۲۰ ولت کار می‌کند. ولتاژ فرمان باید با ولتاژ بوبین کنتاکتورها و ورودی تایمر هماهنگ باشد.
اگر می‌خواهید با نحوه اتصال مدار قدرت و فرمان کنتاکتور در مدارهای تک‌فاز و سه‌فاز بیشتر آشنا شوید، مقاله سیم‌کشی کنتاکتور تک فاز و سه فاز را نیز مطالعه کنید.
مسیر کلی فرمان از فیوز فرمان شروع می‌شود و پس از عبور از شستی استپ و کنتاکت بسته بی‌متال، به شستی استارت می‌رسد. با فشردن استارت، بوبین کنتاکتور اصلی K1 فعال می‌شود.
برای خودنگهدار شدن مدار، یک کنتاکت کمکی باز K1 را به‌صورت موازی با شستی استارت قرار می‌دهند. در این حالت، با رها کردن شستی استارت نیز K1 در وضعیت وصل باقی می‌ماند.
ترتیب عملکرد مدار فرمان
عملکرد مدار معمولاً به ترتیب زیر انجام می‌شود:
- اپراتور شستی استارت را فشار می‌دهد و K1 وصل می‌شود.
- تایمر هم‌زمان با K1 شروع به کار می‌کند.
- کنتاکتور ستاره K2 در مدت تنظیم‌شده فعال می‌ماند.
- موتور با جریان و گشتاور کمتر شروع به چرخش می‌کند.
- تایمر پس از پایان زمان تنظیم‌شده، K2 را قطع می‌کند.
- مدار پس از یک مکث کوتاه، K3 را وصل می‌کند.
- موتور در حالت مثلث به کار عادی خود ادامه می‌دهد.
مکث کوتاه بین قطع K2 و وصل K3 اهمیت زیادی دارد. این فاصله زمانی فرصت کافی برای جدا شدن کنتاکتور ستاره ایجاد می‌کند و احتمال اتصال هم‌زمان دو کنتاکتور را کاهش می‌دهد.

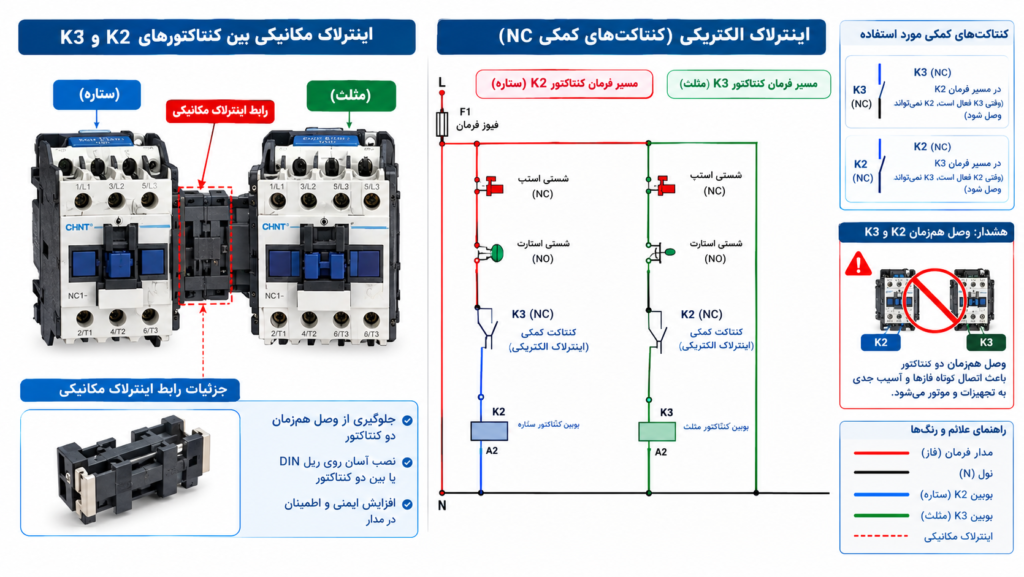

اینترلاک در مدار ستاره مثلث
اینترلاک از وصل هم‌زمان دو کنتاکتور ستاره و مثلث جلوگیری می‌کند. در این مدار بهتر است هم اینترلاک الکتریکی و هم اینترلاک مکانیکی بین K2 و K3 قرار دهید.
برای ایجاد اینترلاک الکتریکی، کنتاکت بسته کمکی K2 را در مسیر بوبین K3 قرار دهید. همین کار را برای K3 نیز انجام دهید و کنتاکت بسته آن را در مسیر بوبین K2 قرار دهید. به این ترتیب، وصل شدن یکی از کنتاکتورها مسیر فرمان دیگری را قطع می‌کند.
اینترلاک مکانیکی نیز با قطعه مخصوص بین دو کنتاکتور نصب می‌شود. این قطعه حتی در صورت بروز مشکل در یک کنتاکت کمکی، مانع وصل مکانیکی هم‌زمان K2 و K3 می‌شود.
تنظیم زمان تایمر ستاره مثلث
زمان مرحله ستاره را نباید به‌صورت تصادفی انتخاب کنید. اگر زمان خیلی کوتاه باشد، موتور قبل از رسیدن به سرعت مناسب وارد حالت مثلث می‌شود و ممکن است جریان زیادی بکشد. از طرف دیگر، زمان بیش از حد طولانی باعث می‌شود موتور مدت بیشتری با گشتاور پایین کار کند.
برای بسیاری از موتورها می‌توان تنظیم اولیه را در محدوده چند ثانیه تا حدود ۱۰ ثانیه انجام داد. با این حال، زمان دقیق به توان موتور، نوع بار، اینرسی مکانیکی و شرایط شبکه بستگی دارد.
یک روش عملی این است که موتور را ابتدا با بار سبک آزمایش کنید. هنگام انتقال از ستاره به مثلث، جریان و رفتار موتور را بررسی کنید. صدای شدید، افت محسوس سرعت یا افزایش غیرعادی جریان می‌تواند نشانه تنظیم نامناسب زمان یا وجود خطا در سیم‌کشی باشد.
انتخاب کنتاکتور و تنظیم بی‌متال
کنتاکتورها را بر اساس جریان نامی موتور، نوع بار و رده کاری AC-3 انتخاب کنید.
برای بررسی دقیق‌تر معیارهای انتخاب کنتاکتور، از جمله جریان، توان موتور، ولتاژ بوبین و کلاس‌های AC1 و AC3، می‌توانید راهنمای انتخاب کنتاکتور را مطالعه کنید.
توان موتور به‌تنهایی معیار کافی برای انتخاب کنتاکتور نیست و جریان درج‌شده روی پلاک موتور اهمیت زیادی دارد.
در طراحی رایج، کنتاکتور اصلی و کنتاکتور مثلث نسبت به کنتاکتور ستاره جریان بیشتری تحمل می‌کنند. در برخی مدارها، جریان کنتاکتور ستاره حدود یک‌سوم جریان موتور در نظر گرفته می‌شود. کنتاکتورهای اصلی و مثلث نیز در بعضی روش‌های انتخاب حدود ۵۸ درصد جریان نامی موتور را پوشش می‌دهند.
با این حال، مقدار نهایی را بر اساس کاتالوگ سازنده، ساختار مدار و شرایط واقعی بار تعیین کنید. روش اتصال بی‌متال نیز روی مقدار تنظیم آن تأثیر دارد.
اگر بی‌متال در مسیر اصلی موتور نصب شده باشد، معمولاً آن را بر اساس جریان نامی درج‌شده روی پلاک موتور تنظیم می‌کنند.
برای آشنایی با مدل‌های مختلف و انتخاب بی‌متال مناسب برای حفاظت موتور، می‌توانید انواع بی‌متال موجود در نور و نیرو را بررسی کنید. در صورتی که بی‌متال داخل مسیر دلتا قرار گرفته باشد، مقدار تنظیم می‌تواند حدود ۵۸ درصد جریان نامی موتور باشد. برای تنظیم نهایی، نقشه تابلو و دستورالعمل سازنده را بررسی کنید.
تفاوت مدار ستاره مثلث باز و بسته
مدار ستاره مثلث باز
در مدار باز، کنتاکتور ستاره ابتدا قطع می‌شود و پس از یک فاصله کوتاه، کنتاکتور مثلث وصل می‌شود. این روش طراحی ساده‌تر و هزینه کمتری دارد، اما هنگام انتقال ممکن است جریان یا ضربه گشتاوری ایجاد شود.
مدار ستاره مثلث بسته
در مدار بسته، مدار کنترل هنگام انتقال بین ستاره و مثلث، شرایطی ایجاد می‌کند که موتور برای مدت کوتاه از تغذیه جدا نشود. این روش انتقال نرم‌تری ایجاد می‌کند، اما به تجهیزات و طراحی پیچیده‌تری نیاز دارد.
اشتباهات رایج در سیم‌کشی مدار ستاره مثلث
برای جلوگیری از خطا، موارد زیر را قبل از راه‌اندازی بررسی کنید:
- استفاده از موتور نامناسب برای ولتاژ شبکه
- باقی گذاشتن پل‌های مسی روی ترمینال موتور
- وصل شدن هم‌زمان کنتاکتور ستاره و مثلث
- تنظیم نادرست زمان تایمر
- انتخاب کنتاکتور فقط بر اساس توان موتور
- جابه‌جایی سرهای سیم‌پیچ موتور
- بی‌توجهی به جهت چرخش موتور و ترتیب فازها
- حذف بی‌متال یا انتخاب حفاظت نامناسب
- تست مدار بدون بررسی اتصالات و عایق‌بندی
نکات ایمنی هنگام اجرای مدار ستاره مثلث
سیم‌کشی مدار ستاره مثلث را فقط در حالت قطع کامل برق انجام دهید. خاموش کردن شستی به‌تنهایی کافی نیست. کلید اصلی را قطع کنید و با ابزار اندازه‌گیری مناسب، نبود ولتاژ را بررسی کنید.
سطح مقطع سیم‌ها، سایز فیوز، ظرفیت کنتاکتورها و قدرت قطع تجهیزات باید با جریان موتور و شرایط مدار هماهنگ باشد. بدنه موتور و تابلو نیز باید به سیستم ارت متصل شوند.
مدار ستاره مثلث با ولتاژ سه‌فاز کار می‌کند و اجرای اشتباه آن می‌تواند خطر برق‌گرفتگی یا آسیب به تجهیزات را ایجاد کند. بنابراین بهتر است برق‌کار صنعتی یا تکنسین آشنا با مدارهای قدرت و فرمان، سیم‌کشی و تست نهایی را انجام دهد.
پیش از تحویل مدار، عملکرد شستی استپ، بی‌متال، اینترلاک و مدار قطع اضطراری را بررسی کنید. همچنین انتقال موتور از ستاره به مثلث را در شرایط کنترل‌شده آزمایش کنید.
جمع‌بندی
مدار ستاره مثلث یک روش کاربردی برای کاهش جریان راه‌اندازی موتورهای سه‌فاز است. این مدار موتور را ابتدا در حالت ستاره راه‌اندازی می‌کند و سپس آن را به حالت مثلث می‌برد.
انتخاب موتور مناسب، بررسی دقیق پلاک، دسترسی به شش سر سیم‌پیچ، سیم‌کشی صحیح مدار قدرت و فرمان و استفاده از اینترلاک بین کنتاکتورها، عوامل مهم در عملکرد صحیح مدار هستند. تنظیم درست تایمر و بی‌متال نیز به حفاظت بهتر موتور و عملکرد مطمئن مدار کمک می‌کند.
سوالات متداول
مدار ستاره مثلث برای چه موتورهایی مناسب است؟
این مدار برای موتورهای سه‌فازی مناسب است که شش سر سیم‌پیچ آن‌ها در دسترس باشد و موتور در ولتاژ شبکه در حالت مثلث کار کند. برای مثال، موتور ۴۰۰Δ/۶۹۰Y می‌تواند روی شبکه ۴۰۰ ولت با مدار ستاره مثلث راه‌اندازی شود.
آیا هر موتور سه‌فازی را می‌توان با مدار ستاره مثلث راه‌اندازی کرد؟
خیر. موتور باید از نظر ولتاژ و تعداد ترمینال‌ها شرایط لازم را داشته باشد. اگر مشخصات پلاک موتور با ولتاژ شبکه هماهنگ نباشد، مدار ستاره مثلث می‌تواند باعث کاهش توان یا افزایش دمای سیم‌پیچ شود.
چرا کنتاکتور ستاره و مثلث نباید هم‌زمان وصل شوند؟
وصل هم‌زمان K2 و K3 می‌تواند مسیر اتصال کوتاه ایجاد کند. برای جلوگیری از این وضعیت، از اینترلاک الکتریکی و ترجیحاً اینترلاک مکانیکی بین دو کنتاکتور استفاده کنید.
زمان مناسب تایمر ستاره مثلث چقدر است؟
زمان مناسب به نوع موتور و بار بستگی دارد و یک عدد ثابت برای همه موتورها وجود ندارد. می‌توانید تنظیم اولیه را با چند ثانیه شروع کنید و سپس بر اساس جریان، سرعت موتور و رفتار آن هنگام انتقال به مثلث، زمان را اصلاح کنید.
علت صدای شدید موتور هنگام انتقال از ستاره به مثلث چیست؟
زمان‌بندی نامناسب تایمر، جابه‌جایی سرهای سیم‌پیچ، اتصال اشتباه مدار مثلث، نبود مکث مناسب یا انتخاب نادرست کنتاکتورها می‌تواند چنین مشکلی ایجاد کند. قبل از بررسی، برق مدار را قطع کنید و اتصالات قدرت و فرمان را طبق نقشه بررسی کنید.
