علت سوختن کوئل کنتاکتور و روش جلوگیری
چرا کوئل کنتاکتور می‌سوزد و چگونه از آن جلوگیری کنیم؟
سوختن کوئل کنتاکتور یکی از مشکلات رایج در تابلوهای برق صنعتی و ساختمانی است. این مشکل معمولاً با نشانه‌هایی مانند بوی سوختگی، قطع عملکرد کنتاکتور، تغییر رنگ سیم‌پیچ یا عمل نکردن مدار فرمان همراه می‌شود.
اگر علت سوختن کوئل کنتاکتور را به‌موقع تشخیص دهید، می‌توانید از آسیب به خود کنتاکتور، فیوزها، رله‌ها و سایر تجهیزات مدار جلوگیری کنید و پیش از گسترش مشکل، برای رفع آن اقدام کنید.
کوئل کنتاکتور چیست و چه وظیفه‌ای دارد؟
کوئل یا بوبین کنتاکتور یک سیم‌پیچ الکترومغناطیسی است که با دریافت ولتاژ، میدان مغناطیسی ایجاد می‌کند. این میدان، هسته کنتاکتور را به حرکت درمی‌آورد و وضعیت کنتاکت‌های قدرت و فرمان را تغییر می‌دهد. به زبان ساده، کوئل فرمان روشن یا خاموش شدن کنتاکتور را اجرا می‌کند.
سازندگان، کوئل کنتاکتورها را با ولتاژهای مختلفی تولید می‌کنند؛ برای مثال، ۲۴، ۴۸، ۱۱۰، ۲۲۰ یا ۳۸۰ ولت AC و DC. به همین دلیل، هنگام انتخاب کوئل باید ولتاژ و نوع جریان مدار فرمان را در نظر بگیرید. اگر ولتاژ مدار با ولتاژ نامی کوئل مطابقت نداشته باشد، احتمال داغ شدن بیش از حد و سوختن سیم‌پیچ افزایش پیدا می‌کند.
مهم‌ترین علت‌های سوختن کوئل کنتاکتور
۱. اتصال کوئل به ولتاژ نامناسب
یکی از مهم‌ترین علت‌های سوختن کوئل کنتاکتور، اتصال آن به ولتاژی بالاتر از مقدار نامی است. برای مثال، اگر کوئل برای ۲۲۰ ولت طراحی شده باشد اما آن را به برق ۳۸۰ ولت وصل کنید، شرایط الکتریکی نامناسبی ایجاد می‌شود و سیم‌پیچ ممکن است در مدت کوتاهی بیش از حد داغ شود.

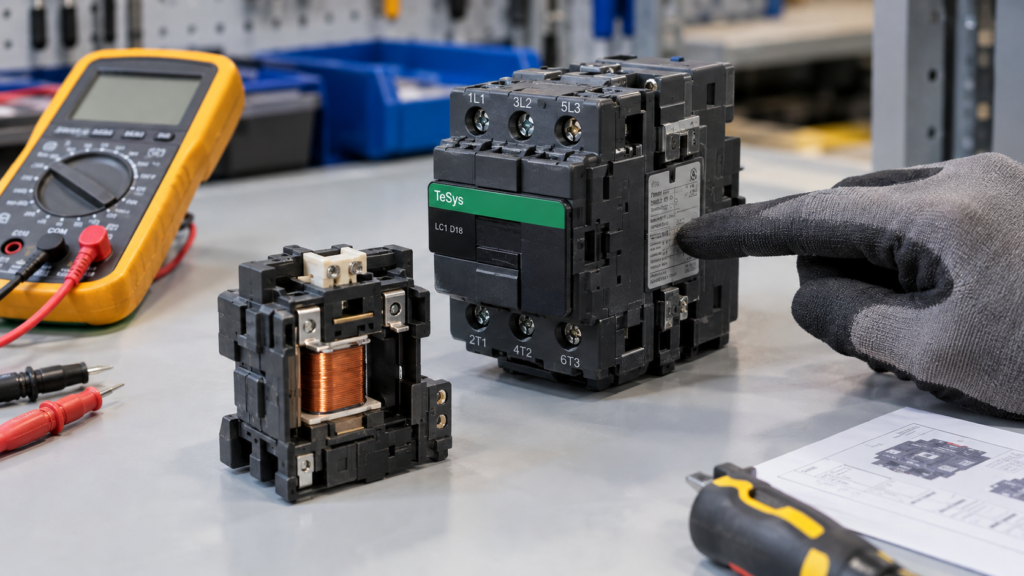

ولتاژ کمتر از مقدار نامی نیز می‌تواند مشکل ایجاد کند. در این شرایط، کنتاکتور ممکن است به‌طور کامل جذب نشود، صدای وزوز تولید کند و به‌دلیل عملکرد نامناسب، گرمای بیشتری ایجاد کند. بنابراین، پیش از نصب، ولتاژ درج‌شده روی کوئل را با ولتاژ واقعی مدار فرمان تطبیق دهید.
۲. نوسان یا افت ولتاژ در مدار فرمان
افت ولتاژ یکی دیگر از علت‌های مهم داغ شدن و سوختن کوئل کنتاکتور است. وقتی ولتاژ مدار به مقدار موردنیاز نمی‌رسد، هسته ممکن است به‌طور کامل جذب نشود و کنتاکتور در وضعیت نیمه‌جذب باقی بماند. این وضعیت می‌تواند لرزش هسته، افزایش تلفات و بالا رفتن دمای کوئل را به دنبال داشته باشد.
شل شدن ترمینال‌ها، طول زیاد کابل، انتخاب سیم با سطح مقطع نامناسب، خرابی ترانس مدار فرمان و وجود اتصالات ضعیف از عوامل احتمالی افت ولتاژ هستند. در بعضی کارگاه‌ها نیز روشن شدن هم‌زمان چند مصرف‌کننده، افت لحظه‌ای ولتاژ ایجاد می‌کند و در طول زمان به کوئل آسیب می‌زند.
۳. افزایش ولتاژ بیش از حد مجاز
گاهی ولتاژ شبکه یا خروجی ترانس مدار فرمان برای مدت کوتاهی یا به‌صورت مداوم از محدوده مجاز خارج می‌شود. اگر ولتاژ از مقدار نامی کوئل بیشتر باشد، می‌تواند دمای سیم‌پیچ را افزایش دهد و به عایق آن آسیب برساند.
برای بررسی این مشکل، تکنسین باید ولتاژ دو سر ترمینال‌های A1 و A2 را هنگام فعال بودن کنتاکتور اندازه‌گیری کند. اگر ولتاژ اندازه‌گیری‌شده از محدوده مجاز سازنده بیشتر باشد، ابتدا منبع تغذیه، ترانس و مدار فرمان را بررسی کنید و سپس برای تعویض کوئل تصمیم بگیرید.
۴. انتخاب اشتباه نوع کوئل؛ AC به‌جای DC یا برعکس
کوئل‌های AC و DC از نظر ساختار و نحوه عملکرد تفاوت دارند. استفاده از کوئل DC در مدار AC یا اتصال کوئل AC به منبع DC، در صورت ناسازگاری طراحی و مشخصات، می‌تواند عملکرد کنتاکتور را مختل کند و به سیم‌پیچ آسیب برساند.
هنگام خرید یا تعویض کوئل، فقط به عدد ولتاژ توجه نکنید. نوع جریان، یعنی AC یا DC، فرکانس کاری و مدل دقیق کنتاکتور را نیز بررسی کنید. معمولا سازنده این اطلاعات را روی بدنه کوئل یا پلاک مشخصات کنتاکتور درج می‌کند.
۵. بسته نشدن کامل هسته کنتاکتور
هسته کنتاکتور باید هنگام فعال شدن، به‌طور کامل جذب شود تا کوئل در شرایط کاری عادی فعالیت کند. گردوغبار، زنگ‌زدگی، وجود جسم خارجی، شکستگی قطعات مکانیکی یا گیر کردن قسمت متحرک می‌تواند مانع بسته شدن کامل هسته شود.
وقتی هسته به‌درستی بسته نمی‌شود، کنتاکتور ممکن است صدای وزوز یا لرزش غیرعادی ایجاد کند و کوئل نیز بیش از حد گرم شود. اگر چنین نشانه‌هایی مشاهده کردید، پیش از تعویض کوئل، هسته، فنرها، سطوح مغناطیسی و قطعات متحرک را بررسی کنید.
۶. خرابی یا شکستگی حلقه سایه‌دار در کنتاکتور AC
بسیاری از کنتاکتورهای AC از حلقه سایه‌دار روی هسته استفاده می‌کنند. این حلقه به کاهش لرزش و حفظ نیروی مغناطیسی در طول چرخه جریان متناوب کمک می‌کند. اگر حلقه ترک بخورد، بشکند یا از جای خود خارج شود، کنتاکتور ممکن است صدای وزوز ایجاد کند و بلرزد.
ادامه کار در این وضعیت می‌تواند استهلاک قطعات را افزایش دهد و به داغ شدن کوئل کمک کند. در صورت مشاهده این مشکل، قطعه معیوب را مطابق مشخصات سازنده تعمیر یا تعویض کنید و از تعمیرهای غیراصولی بپرهیزید.
۷. روشن ماندن طولانی‌مدت کوئل
بسیاری از کنتاکتورها برای کار مداوم طراحی شده‌اند؛ اما استفاده از آن‌ها به ولتاژ مناسب و رعایت شرایط کاری سازنده بستگی دارد. اگر کوئل برای کار متناوب طراحی شده باشد و بدون توقف مدت زیادی فعال بماند، احتمال داغ شدن آن افزایش پیدا می‌کند.
گاهی نیز چسبیدن شستی، خرابی رله یا اشتباه در سیم‌کشی باعث می‌شود مدار فرمان کوئل را به‌صورت مداوم فعال نگه دارد. در این شرایط، مدار فرمان را بررسی کنید تا کنتاکتور فقط در زمان لازم انرژی دریافت کند و فرمان ناخواسته‌ای به ترمینال‌های A1 و A2 نرسد.
۸. قطع و وصل مکرر کنتاکتور در مدت کوتاه
قطع و وصل مکرر کنتاکتور، به‌ویژه در مدارهای موتور، استهلاک مکانیکی و حرارتی قطعات را افزایش می‌دهد. اگر کنتاکتور در فاصله‌های بسیار کوتاه پیوسته قطع و وصل شود، قطعات داخلی فرصت کافی برای خنک شدن پیدا نمی‌کنند و سریع‌تر فرسوده می‌شوند.
در مدارهایی که تعداد دفعات قطع و وصل زیاد است، انتخاب تجهیز کنترلی به نوع بار و شرایط کاری بستگی دارد. برای آشنایی با تفاوت عملکرد تجهیزات مکانیکی و الکترونیکی، می‌توانید مقاله رله SSR چیست و چگونه کار می‌کند؟ را مطالعه کنید.
برای کاهش این مشکل، ابتدا علت قطع و وصل‌های مکرر موتور یا بار اصلی را پیدا کنید. سپس در صورت نیاز، با توجه به طراحی مدار از تایمر، رله کنترل، کنترلر مناسب یا کنتاکتوری با ظرفیت کاری متناسب استفاده کنید.

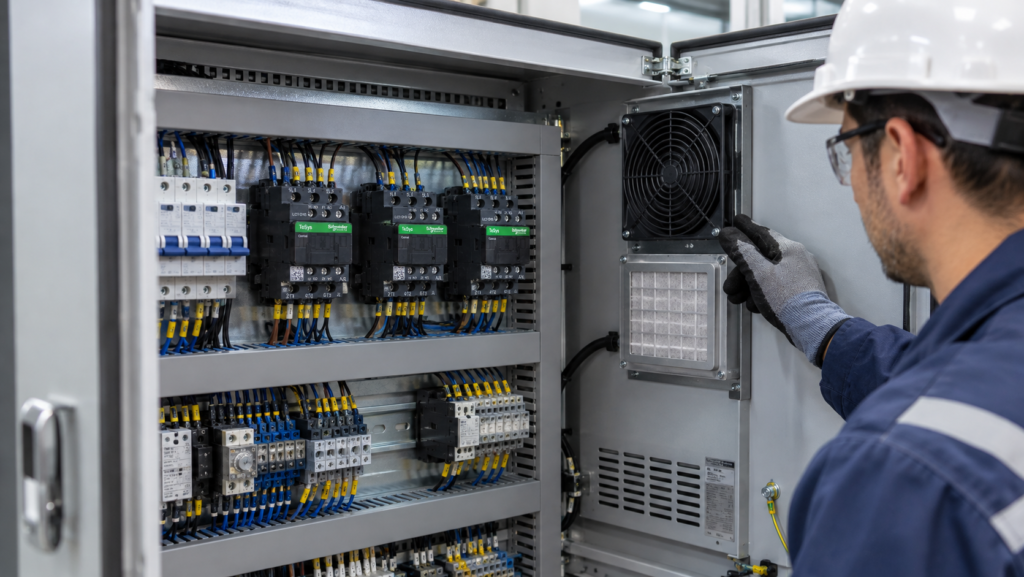

۹. دمای بالای محیط و تهویه نامناسب تابلو برق
دمای بالای محیط، تابش مستقیم نور خورشید، نصب تابلو در کنار کوره یا موتور گرم و تهویه ضعیف می‌توانند دمای داخل تابلو را افزایش دهند. در این شرایط، حتی کوئلی که ولتاژ مناسبی دریافت می‌کند نیز ممکن است بیش از حد گرم شود.
برای کنترل دما، بین تجهیزات فاصله مناسب در نظر بگیرید، فیلترها را تمیز نگه دارید و در صورت نیاز از سیستم تهویه متناسب با شرایط تابلو استفاده کنید. همچنین تابلو را تا حد امکان از منابع حرارتی دور نگه دارید. هنگام بهبود تهویه، از ورود گردوغبار و رطوبت به داخل تابلو نیز جلوگیری کنید.
۱۰. رطوبت، گردوغبار و آلودگی
رطوبت می‌تواند به عایق‌بندی سیم‌پیچ آسیب برساند و احتمال اتصال الکتریکی را افزایش دهد. گردوغبار روغنی یا ذرات فلزی نیز ممکن است روی هسته و قسمت‌های متحرک بنشینند و عملکرد مکانیکی کنتاکتور را مختل کنند.
در محیط‌های مرطوب، شیمیایی یا پر از گردوغبار، از تابلو برق با درجه حفاظت مناسب استفاده کنید. همچنین با تمیزکاری دوره‌ای، بررسی آثار زنگ‌زدگی و کنترل آب‌بندی تابلو، احتمال خرابی کوئل را کاهش دهید.
نشانه‌های خرابی یا سوختن کوئل کنتاکتور
سوختن کوئل همیشه به قطع کامل سیم‌پیچ منجر نمی‌شود. گاهی اتصال کوتاه داخلی یا آسیب دیدن سیم‌پیچ، مصرف جریان غیرعادی را به دنبال دارد. برای تشخیص خرابی کوئل، به نشانه‌های زیر توجه کنید:
- کنتاکتور با دریافت فرمان جذب نمی‌شود.
- بوی سوختگی سیم، لاک یا پلاستیک از کنتاکتور به مشام می‌رسد.
- بدنه کوئل بیش از حد معمول داغ می‌شود.
- کنتاکتور صدای وزوز یا لرزش غیرعادی ایجاد می‌کند.
- فیوز مدار فرمان به‌طور مکرر قطع می‌شود.
- رنگ سیم‌پیچ تیره می‌شود یا بدنه کوئل تغییر شکل می‌دهد.
- کنتاکتور گاهی جذب می‌شود و گاهی از کار می‌افتد.
البته هرکدام از این نشانه‌ها ممکن است علت دیگری داشته باشد؛ بنابراین، برای تشخیص دقیق، وضعیت کوئل و سایر بخش‌های مدار فرمان را بررسی کنید.
روش تست کوئل کنتاکتور با مولتی‌متر
برای بررسی اولیه کوئل، ابتدا برق مدار را به‌طور کامل قطع کنید و با ابزار مناسب از نبود ولتاژ مطمئن شوید. سپس سیم‌های متصل به ترمینال‌های A1 و A2 را جدا کنید. مولتی‌متر را روی حالت اندازه‌گیری مقاومت قرار دهید و پراب‌ها را به دو سر کوئل وصل کنید.
اگر مولتی‌متر عبارت OL یا مقاومت بسیار بالا نشان دهد، احتمال قطع بودن سیم‌پیچ وجود دارد. اگر مقاومت به صفر بسیار نزدیک باشد، احتمال اتصال کوتاه داخلی مطرح می‌شود. البته مقدار مقاومت به نوع کوئل، ولتاژ کاری و طراحی سازنده بستگی دارد؛ بنابراین، برای نتیجه دقیق‌تر، مقدار اندازه‌گیری‌شده را با مشخصات فنی سازنده یا یک کوئل سالم و مشابه مقایسه کنید.
در مرحله بعد، تکنسین باید ولتاژ واقعی مدار فرمان را هنگام فعال بودن کنتاکتور اندازه‌گیری کند. این آزمایش به‌دلیل خطر برق‌گرفتگی باید توسط فرد متخصص و با رعایت اصول ایمنی انجام شود. توجه داشته باشید که سالم به نظر رسیدن کوئل، به‌تنهایی مناسب بودن شرایط مدار را ثابت نمی‌کند.
چطور از سوختن کوئل کنتاکتور جلوگیری کنیم؟
با رعایت چند نکته ساده می‌توانید از کوئل کنتاکتور محافظت کنید، عمر مفید آن را افزایش دهید و احتمال خرابی مدار فرمان را کاهش دهید:
۱. ولتاژ نامی و نوع جریان کوئل را با مشخصات مدار فرمان تطبیق دهید.
۲. ترمینال‌های A1 و A2 را طبق نقشه سیم‌کشی و با اتصال مطمئن نصب کنید.
۳. افت ولتاژ مدار فرمان را در شرایط واقعی کار بررسی کنید.
۴. کنتاکتوری انتخاب کنید که ظرفیت جریان، توان و تعداد دفعات قطع و وصل آن با کاربرد موردنظر سازگار باشد.
۵. از ورود گردوغبار، رطوبت و آلودگی‌های رسانا به داخل تابلو جلوگیری کنید.
۶. صدای وزوز و لرزش غیرعادی کنتاکتور را جدی بگیرید و علت آن را بررسی کنید.
۷. برای مدار فرمان، تجهیزات حفاظتی مناسب و هماهنگ با طراحی مدار در نظر بگیرید.
۸. دمای داخل تابلو و عملکرد سیستم تهویه را به‌صورت دوره‌ای کنترل کنید.
۹. هنگام تعویض کوئل، ولتاژ، نوع جریان و سازگاری مدل جدید را بررسی کنید؛ شباهت ظاهری دو کوئل به معنای یکسان بودن مشخصات آن‌ها نیست.
۱۰. کنتاکتور، ترمینال‌ها و تجهیزات مدار فرمان را به‌طور منظم سرویس کنید.
آیا تعویض کوئل، مشکل را برطرف می‌کند؟
تعویض کوئل در بعضی موارد مشکل را حل می‌کند؛ اما اگر علت اصلی خرابی همچنان وجود داشته باشد، کوئل جدید نیز ممکن است دوباره آسیب ببیند. برای مثال، ولتاژ نامناسب، افت ولتاژ، گیر کردن هسته یا خرابی مدار فرمان می‌تواند به کوئل تازه نیز صدمه بزند.
بنابراین، پیش از نصب کوئل جدید، ولتاژ مدار، نوع جریان، وضعیت مکانیکی کنتاکتور، سلامت ترمینال‌ها و دمای داخل تابلو را بررسی کنید. اگر بدنه کنتاکتور آسیب دیده یا تغییر شکل داده است، تعویض کامل آن را با توجه به شرایط دستگاه و نظر تکنسین در نظر بگیرید.اگر پس از بررسی مشخص شد که کنتاکتور نیاز به تعویض دارد، می‌توانید مدل‌های مختلف را در صفحه محصولات کنتاکتور بررسی کنید. هنگام انتخاب، به جریان نامی، ولتاژ بوبین و سازگاری کنتاکتور با مدار فرمان توجه داشته باشید.
جمع‌بندی
ولتاژ نامناسب، افت یا نوسان ولتاژ، بسته نشدن کامل هسته، تهویه ضعیف، آلودگی و خرابی مدار فرمان از مهم‌ترین علت‌های سوختن کوئل کنتاکتور هستند. برای پیشگیری از این مشکل، پیش از نصب، مشخصات کوئل را با مدار فرمان تطبیق دهید و هنگام سرویس، ولتاژ دو سر A1 و A2، وضعیت هسته و دمای کنتاکتور را بررسی کنید.
اگر کوئل بیش از حد داغ می‌شود، صدای غیرعادی ایجاد می‌کند یا کنتاکتور به‌درستی عمل نمی‌کند، فقط به تعویض کوئل اکتفا نکنید؛ ابتدا علت اصلی را پیدا کنید. همچنین اگر تجربه کافی در کار با برق صنعتی ندارید، آزمایش و تعمیر مدار را به تکنسین متخصص بسپارید.
سوالات متداول
چرا کوئل کنتاکتور بعد از چند دقیقه کار می‌سوزد؟
افزایش ولتاژ، افت ولتاژ، جذب نشدن کامل هسته و دمای بالای تابلو می‌توانند باعث داغ شدن کوئل شوند. روشن ماندن مداوم کوئل یا ناسازگاری آن با شرایط کاری نیز احتمال خرابی را افزایش می‌دهد. برای شناسایی علت، ابتدا باید ولتاژ مدار فرمان و وضعیت عملکرد کنتاکتور را بررسی کنید.
آیا صدای وزوز کنتاکتور نشانه خرابی کوئل است؟
صدای وزوز همیشه به معنای خرابی کوئل نیست. افت ولتاژ، کثیف بودن سطوح هسته، جذب نشدن کامل هسته یا شکستگی حلقه سایه‌دار در کنتاکتور AC نیز می‌توانند چنین صدایی ایجاد کنند. بنابراین، علاوه بر کوئل، وضعیت هسته، ترمینال‌ها و ولتاژ مدار فرمان را نیز بررسی کنید.
چطور سوختن کوئل کنتاکتور را تشخیص دهیم؟
بوی سوختگی، داغ شدن بیش از حد، تغییر رنگ سیم‌پیچ و جذب نشدن کنتاکتور از نشانه‌های احتمالی خرابی کوئل هستند. برای بررسی اولیه، پس از قطع کامل برق و اطمینان از نبود ولتاژ، مقاومت کوئل را با مولتی‌متر اندازه بگیرید. نمایش OL یا مقاومت بسیار بالا می‌تواند نشانه قطع بودن سیم‌پیچ باشد؛ مقاومت نزدیک به صفر نیز احتمال اتصال کوتاه را مطرح می‌کند. برای تشخیص قطعی، مشخصات فنی سازنده را در نظر بگیرید.
آیا می‌توان کوئل ۲۲۰ ولت را به برق ۳۸۰ ولت وصل کرد؟
خیر. اگر کوئل ۲۲۰ ولت را به برق ۳۸۰ ولت وصل کنید، ولتاژ بیش از حد مجاز به سیم‌پیچ آسیب می‌زند و باعث داغ شدن شدید و سوختن آن می‌شود.
همیشه ولتاژ و نوع جریان درج‌شده روی کوئل را با مشخصات مدار فرمان تطبیق دهید.
چرا کوئل کنتاکتور داغ می‌شود اما نمی‌سوزد؟
کارکرد طولانی، تهویه ضعیف، افت یا افزایش ولتاژ، کثیفی هسته و انتخاب نامناسب کنتاکتور می‌توانند دمای کوئل را بالا ببرند. اگر کوئل بیش از حد معمول داغ می‌شود، شرایط کاری و مدار فرمان را بررسی کنید؛ ادامه کار بدون شناسایی علت ممکن است به خرابی سیم‌پیچ منجر شود.
آیا تعویض کنتاکتور، مشکل سوختن کوئل را حل می‌کند؟
اگر خود کنتاکتور یا کوئل آسیب دیده باشد، تعویض قطعه معیوب می‌تواند مشکل را برطرف کند. اما اگر علت اصلی به ترانس، سیم‌کشی، افت ولتاژ، رله فرمان یا شرایط محیطی مربوط باشد، کنتاکتور جدید نیز ممکن است دوباره آسیب ببیند. بنابراین، پیش از تعویض، علت خرابی را شناسایی و برطرف کنید.
