علت صدای وزوز کنتاکتور و قطع و وصل مکرر آن
علت صدای وزوز کنتاکتور و قطع و وصل مکرر آن
صدای وزوز کنتاکتور همیشه نشانه خرابی کامل آن نیست، اما وقتی همراه با وصل و قطع مکرر باشد، باید جدی گرفته شود. این مشکل معمولاً از نوسان ولتاژ بوبین، شل بودن اتصالات، خرابی هسته مغناطیسی یا ایراد در مدار فرمان ایجاد می‌شود. اگر علت به‌موقع پیدا نشود، ممکن است بوبین بسوزد، کنتاکت‌ها جوش بخورند یا حتی موتور و تجهیزات متصل به کنتاکتور آسیب ببینند.
علت صدای وزوز کنتاکتور چیست؟
کنتاکتور برای وصل کردن بارهای الکتریکی، به‌خصوص موتور، هیتر و تجهیزات صنعتی استفاده می‌شود. داخل آن یک بوبین و هسته مغناطیسی وجود دارد. برای آشنایی بیشتر با ساختار، عملکرد و اجزای این تجهیز، مقاله کنتاکتور چیست؟ را مطالعه کنید. با برقدار شدن بوبین، هسته متحرک به سمت هسته ثابت کشیده می‌شود و کنتاکت‌ها تغییر وضعیت می‌دهند.
اگر این هسته به‌درستی در جای خود قرار نگیرد، برق بوبین ناپایدار باشد یا بین دو بخش هسته فاصله ایجاد شود، صدای وزوز به وجود می‌آید. صدای بسیار خفیف ممکن است طبیعی باشد، اما وزوز شدید، لرزش، داغ شدن یا قطع و وصل شدن مکرر معمولاً نشانه وجود یک ایراد است.
وزوز طبیعی و وزوز غیرطبیعی چه تفاوتی دارند؟
در بسیاری از کنتاکتورها، مخصوصاً مدل‌های AC، صدای خفیف و یکنواخت ممکن است در حالت عادی شنیده شود. این صدا نباید همراه با لرزش شدید، تغییر شدت صدا، جرقه، بوی سوختگی یا قطع و وصل شدن کنتاکتور باشد.
اگر صدای وزوز ناگهان زیاد شده یا کنتاکتور به‌صورت ضربه‌ای کار می‌کند، احتمالاً یکی از اجزای مدار فرمان یا خود کنتاکتور مشکل دارد و باید بررسی شود.
مهم‌ترین علت‌های صدای وزوز و قطع و وصل مکرر کنتاکتور
۱. پایین بودن یا نوسان ولتاژ بوبین
یکی از رایج‌ترین علت‌های صدای وزوز کنتاکتور، کم بودن ولتاژ ورودی بوبین است. وقتی ولتاژ به مقدار کافی نرسد، هسته مغناطیسی قدرت لازم برای چسبیدن کامل را ندارد. در نتیجه هسته مدام می‌لرزد و کنتاکتور صدای وزوز تولید می‌کند.
نوسان ولتاژ نیز همین نتیجه را دارد. برای مثال، اگر بوبین کنتاکتور ۲۲۰ ولت باشد اما ولتاژ مدار فرمان بین ۱۷۰ تا ۲۲۰ ولت تغییر کند، کنتاکتور ممکن است چند بار در ثانیه وصل و قطع شود.
این حالت معمولاً به دلایل زیر اتفاق می‌افتد:
- ضعیف بودن منبع تغذیه مدار فرمان
- طولانی بودن مسیر کابل و افت ولتاژ
- استفاده از سیم با سطح مقطع نامناسب
- شل بودن ترمینال‌ها
- خرابی ترانسفورماتور کنترل یا منبع تغذیه
- وجود بارهای اضافی روی مدار فرمان
۲. انتخاب اشتباه ولتاژ بوبین
روی هر کنتاکتور، ولتاژ نامی بوبین درج می‌شود؛ برای مثال ۲۴ ولت، ۱۱۰ ولت، ۲۲۰ ولت یا ۳۸۰ ولت. اگر بوبین ۲۲۰ ولت را به برق ۱۱۰ ولت وصل کنید، کنتاکتور به‌درستی جذب نمی‌شود و احتمال وزوز و قطع و وصل وجود دارد.
از طرف دیگر، اعمال ولتاژ بیشتر از مقدار نامی هم باعث داغ شدن بوبین و کاهش عمر آن می‌شود. بنابراین قبل از نصب یا تعویض کنتاکتور، باید ولتاژ نوشته‌شده روی بوبین با ولتاژ واقعی مدار فرمان تطبیق داده شود.
اگر در انتخاب کنتاکتور مناسب از نظر جریان، توان، ولتاژ بوبین و کلاس کاری تردید دارید، راهنمای انتخاب کنتاکتور می‌تواند معیارهای مهم انتخاب را برای شما توضیح دهد.
توجه کنید که ولتاژ AC و DC نیز با یکدیگر تفاوت دارند. بوبین AC را نباید بدون بررسی مشخصات، با برق DC استفاده کرد و برعکس.
۳. کثیف یا زنگ‌زده بودن هسته مغناطیسی
هسته مغناطیسی کنتاکتور باید کاملاً روی قسمت ثابت خود بنشیند. وجود گردوغبار، روغن، براده فلز، زنگ‌زدگی یا جسم خارجی بین این دو بخش، فاصله‌ای ایجاد می‌کند. همین فاصله کوچک می‌تواند باعث لرزش و صدای وزوز شود.
در محیط‌های صنعتی که گردوغبار، رطوبت یا ذرات فلزی زیاد است، این مشکل بیشتر دیده می‌شود. تمیز کردن سطح هسته در بعضی موارد مشکل را برطرف می‌کند، اما این کار باید با قطع کامل برق و توسط فرد آشنا با تجهیزات برق انجام شود.
برای تمیزکاری، نباید از روغن‌کاری یا گریس زدن روی سطح هسته استفاده کرد؛ چون چربی باعث جذب گردوغبار می‌شود و عملکرد کنتاکتور را بدتر می‌کند.
۴. خراب شدن حلقه اتصال کوتاه یا حلقه سایه‌دار
در کنتاکتورهای AC معمولاً یک حلقه فلزی کوچک روی هسته وجود دارد که به کاهش لرزش مغناطیسی کمک می‌کند. اگر این حلقه ترک بخورد، بشکند یا از محل خود خارج شود، کنتاکتور ممکن است وزوز شدید داشته باشد.
در این حالت ممکن است ولتاژ بوبین کاملاً مناسب باشد، اتصالات هم سالم باشند، اما صدا همچنان ادامه پیدا کند. تعویض حلقه در برخی مدل‌ها امکان‌پذیر است، ولی معمولاً تعویض بوبین یا کل کنتاکتور راه مطمئن‌تری محسوب می‌شود.
۵. شل بودن سیم‌ها و ترمینال‌ها
شل بودن ترمینال بوبین، کنتاکت‌های کمکی یا سیم‌های مدار فرمان، باعث ایجاد افت ولتاژ و قطع و وصل لحظه‌ای می‌شود. این ایراد گاهی با تغییر وضعیت سیم یا لرزش تابلو بیشتر خود را نشان می‌دهد.
علائم شل بودن اتصال شامل تغییر رنگ ترمینال، داغ شدن سیم، بوی سوختگی، سیاه شدن محل اتصال و ذوب شدن عایق است. سفت کردن ترمینال‌ها باید با ابزار مناسب و پس از قطع برق انجام شود. سفت کردن بیش از اندازه نیز ممکن است به ترمینال آسیب بزند.
۶. خرابی بوبین کنتاکتور
بوبین ممکن است به‌مرور زمان نیم‌سوز شود یا بخشی از سیم‌پیچ آن آسیب ببیند. در این شرایط، مقاومت بوبین تغییر می‌کند و جریان مصرفی آن از حالت عادی خارج می‌شود. بوبین معیوب ممکن است باعث وزوز، داغ شدن، بوی سوختگی یا جذب نشدن کامل کنتاکتور شود.
اگر بوبین کاملاً سوخته باشد، کنتاکتور اصلاً وصل نمی‌شود. اما در حالت نیم‌سوز، ممکن است برای مدتی کار کند و بعد از گرم شدن قطع شود. این موضوع گاهی با قطع و وصل مکرر اشتباه گرفته می‌شود.
علت وصل و قطع مکرر کنتاکتور چیست؟
ایراد در شستی استارت یا استاپ
خرابی شستی استارت، شستی استاپ یا کنتاکت نگهدارنده می‌تواند باعث شود کنتاکتور پس از وصل شدن، خودنگهدار نشود. در این حالت با رها کردن شستی، کنتاکتور قطع می‌شود یا چند بار پشت سر هم تغییر وضعیت می‌دهد.
کثیف شدن کنتاکت‌های شستی، شکستن فنر داخلی یا نیم‌سوز شدن آن از دلایل رایج این مشکل است.

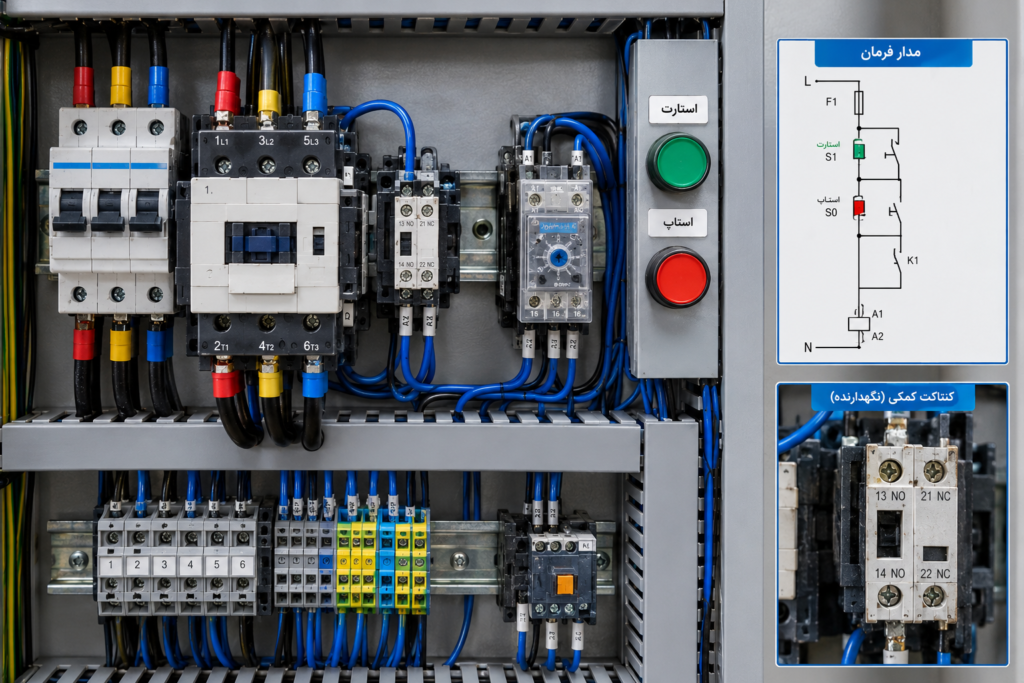

خرابی کنتاکت کمکی خودنگهدار
کنتاکت کمکی معمولاً برای نگه داشتن مدار فرمان بعد از فشردن شستی استارت استفاده می‌شود. اگر این کنتاکت سوخته، کثیف یا مکانیکی آن شکسته باشد، بوبین فقط تا زمانی برقدار می‌ماند که شستی استارت را فشار داده‌اید.
برای آشنایی دقیق‌تر با نحوه عملکرد شستی استارت، شستی استپ و کنتاکت خودنگهدار، می‌توانید مقاله مدار استارت و استپ با کنتاکتور و شستی را مطالعه کنید.
در بعضی مدارها، خرابی کنتاکت کمکی باعث قطع و وصل سریع کنتاکتور می‌شود. بررسی شماره کنتاکت‌ها، وضعیت مکانیکی و پیوستگی الکتریکی آن‌ها می‌تواند به تشخیص کمک کند.
خرابی رله حرارتی یا تجهیزات حفاظتی
رله اضافه‌بار، کلید حرارتی، فیوز کنترل، سنسور سطح، ترموستات و تجهیزات حفاظتی دیگر ممکن است به‌صورت متناوب مدار فرمان را قطع کنند. اگر این تجهیزات به دلیل اضافه‌بار یا داغ شدن عمل کنند، کنتاکتور قطع می‌شود و پس از برگشت شرایط دوباره وصل خواهد شد.
در چنین شرایطی، تعویض مستقیم کنتاکتور مشکل را حل نمی‌کند. باید علت عمل کردن رله حرارتی یا حفاظت مربوطه پیدا شود؛ برای مثال اضافه‌بار موتور، گیرپاژ مکانیکی، قطع یکی از فازها یا تهویه نامناسب تابلو.
خرابی ترموستات، سنسور یا کنترلر
در سیستم‌های سرمایشی، گرمایشی، پمپ‌ها و خطوط اتوماسیون، کنتاکتور ممکن است از یک ترموستات، PLC، تایمر یا سنسور فرمان بگیرد. اگر خروجی این تجهیزات ناپایدار باشد، کنتاکتور هم مکرراً قطع و وصل می‌شود.
برای نمونه، سنسور سطحی که نزدیک نقطه تنظیم قرار دارد ممکن است به‌دلیل موج یا لرزش، فرمان قطع و وصل متوالی صادر کند. در این وضعیت، مشکل از کنتاکتور نیست و باید منطق کنترل یا محل نصب سنسور اصلاح شود.
روش اصولی عیب‌یابی کنتاکتور وزوزدار
برای پیدا کردن علت صدای وزوز و قطع و وصل مکرر کنتاکتور، بهتر است بررسی‌ها مرحله‌به‌مرحله انجام شوند:
- برق مدار قدرت و فرمان را قطع کنید و از بی‌برق بودن تجهیزات مطمئن شوید.
- ولتاژ نامی بوبین را از روی پلاک کنتاکتور بخوانید.
- در زمان فرمان وصل، ولتاژ دو سر بوبین را با مولتی‌متر اندازه‌گیری کنید.
- ترمینال‌ها، فیوزها، سیم‌ها و شستی‌های مدار فرمان را بررسی کنید.
- هسته ثابت و متحرک را از نظر کثیفی، زنگ‌زدگی یا گیر مکانیکی بررسی کنید.
- کنتاکت کمکی و مدار خودنگهدار را تست کنید.
- رله حرارتی، تایمر، سنسور یا کنترلر متصل به مدار را بررسی کنید.
- اگر مشکل باقی ماند، بوبین یا خود کنتاکتور را با نمونه سالم و هم‌مشخصات مقایسه کنید.
اگر در تشخیص مسیر مدار فرمان یا نحوه اتصال شستی‌ها و کنتاکت‌های کنتاکتور مشکل دارید، مقاله سیم‌کشی کنتاکتور تک فاز و سه فاز می‌تواند راهنمای مناسبی برای بررسی اتصالات باشد.
اندازه‌گیری ولتاژ باید در شرایطی انجام شود که کنتاکتور قصد وصل شدن دارد؛ چون ممکن است ولتاژ در حالت بی‌بار مناسب باشد اما هنگام فعال شدن بوبین افت کند.
آیا صدای وزوز کنتاکتور خطرناک است؟
وزوز شدید به‌تنهایی همیشه به معنی خطر فوری نیست، اما نادیده گرفتن آن می‌تواند مشکل را جدی‌تر کند. لرزش مداوم باعث فرسودگی هسته، افزایش دمای بوبین و سوختن سیم‌پیچ می‌شود. قطع و وصل مکرر نیز کنتاکت‌ها را سریع‌تر فرسوده کرده و احتمال جوش خوردن آن‌ها را بالا می‌برد.
اگر همراه وزوز، بوی سوختگی، دود، جرقه، داغ شدن غیرعادی، تغییر رنگ سیم‌ها یا صدای تق‌تق شدید وجود دارد، استفاده از دستگاه را متوقف کنید و از تکنسین برق کمک بگیرید. باز کردن کنتاکتور در حالت برقدار بسیار خطرناک است.
چطور از وزوز و خرابی کنتاکتور جلوگیری کنیم؟
- کنتاکتور را با ولتاژ بوبین مناسب انتخاب کنید.
- سایز کنتاکتور را با جریان و نوع بار هماهنگ کنید.
- اتصالات تابلو را به‌صورت دوره‌ای بررسی و محکم کنید.
- تابلو را از گردوغبار، رطوبت و حرارت بیش از حد دور نگه دارید.
- برای موتور، رله حرارتی مناسب و تنظیم‌شده نصب کنید.
- از قطع و وصل سریع و غیرضروری کنتاکتور جلوگیری کنید.
- در مدارهای حساس، از منبع تغذیه پایدار برای مدار فرمان استفاده کنید.
- صدای غیرعادی را به‌عنوان علامت هشدار اولیه جدی بگیرید.
اگر قصد تعویض کنتاکتور یا بررسی مدل‌های مختلف را دارید، می‌توانید انواع کنتاکتور موجود در نور و نیرو را مشاهده کنید و مشخصات محصولات را با نیاز مدار خود تطبیق دهید.
جمع‌بندی
علت صدای وزوز و وصل و قطع مکرر کنتاکتور می‌تواند از یک اتصال شل و افت ولتاژ ساده تا خرابی بوبین، هسته مغناطیسی یا مدار فرمان باشد. مهم‌ترین کار، اندازه‌گیری ولتاژ بوبین و بررسی مرحله‌به‌مرحله مدار است. تعویض عجولانه کنتاکتور بدون پیدا کردن علت اصلی، ممکن است باعث تکرار خرابی شود.
اگر تجربه کافی در کار با تابلو برق ندارید، عیب‌یابی را به فرد متخصص بسپارید؛ چون حتی مدارهای فرمان با ولتاژ پایین هم ممکن است در کنار مدار قدرت، خطر برق‌گرفتگی و آسیب تجهیزات ایجاد کنند.
سوالات متداول
آیا صدای کم وزوز کنتاکتور طبیعی است؟
در بعضی کنتاکتورهای AC، صدای بسیار کم و یکنواخت می‌تواند طبیعی باشد. اما اگر صدا شدید، ضربه‌ای یا همراه با لرزش، داغ شدن و قطع و وصل باشد، باید ولتاژ بوبین، وضعیت هسته و اتصالات بررسی شود.
چرا کنتاکتور مدام قطع و وصل می‌شود؟
افت یا نوسان ولتاژ بوبین، خرابی شستی، قطع شدن مدار خودنگهدار، عمل کردن رله حرارتی، خرابی سنسور یا ناپایداری خروجی PLC از علت‌های رایج هستند. برای تشخیص دقیق باید مدار فرمان از منبع تا بوبین بررسی شود.
آیا شل بودن سیم می‌تواند باعث وزوز کنتاکتور شود؟
بله. شل بودن سیم یا ترمینال باعث افت ولتاژ و قطع و وصل لحظه‌ای بوبین می‌شود. این وضعیت ممکن است همراه با داغ شدن ترمینال، تغییر رنگ سیم یا بوی سوختگی باشد و باید پس از قطع برق اصلاح شود.
اگر ولتاژ بوبین درست باشد، علت وزوز چیست؟
در این حالت احتمال کثیفی یا زنگ‌زدگی هسته، گیر مکانیکی، خرابی حلقه سایه‌دار یا معیوب بودن بوبین بیشتر است. همچنین باید مطمئن شوید هسته متحرک کاملاً روی هسته ثابت قرار می‌گیرد و مانعی بین آن‌ها وجود ندارد.
آیا تعویض کنتاکتور مشکل را برطرف می‌کند؟
اگر خود کنتاکتور یا بوبین خراب باشد، تعویض آن مشکل را حل می‌کند؛ اما اگر علت اصلی افت ولتاژ، شل بودن اتصال، اضافه‌بار یا خرابی مدار فرمان باشد، کنتاکتور جدید هم دوباره دچار ایراد خواهد شد.
