جریان هجومی چیست؟ تأثیر Inrush Current بر انتخاب رله SSR

وقتی برای یک بار الکتریکی رله SSR انتخاب می‌کنیم، معمولاً اولین چیزی که بررسی می‌شود جریان نامی آن است. مثلاً اگر بار در حالت عادی 8 آمپر مصرف کند، ممکن است انتخاب یک SSR با جریان نامی 10 یا 16 آمپر منطقی به نظر برسد. اما این محاسبه همیشه کافی نیست.

بعضی بارها در لحظه روشن شدن، برای مدت کوتاهی جریانی بسیار بیشتر از جریان عادی خود می‌کشند. به این جریان، جریان هجومی یا Inrush Current گفته می‌شود. اگر این جریان هنگام انتخاب SSR در نظر گرفته نشود، ممکن است رله در زمان راه‌اندازی بار تحت فشار شدید قرار بگیرد و حتی آسیب ببیند.

در این مقاله بررسی می‌کنیم جریان هجومی چیست، در چه بارهایی ایجاد می‌شود و چه تأثیری بر انتخاب رله SSR دارد.

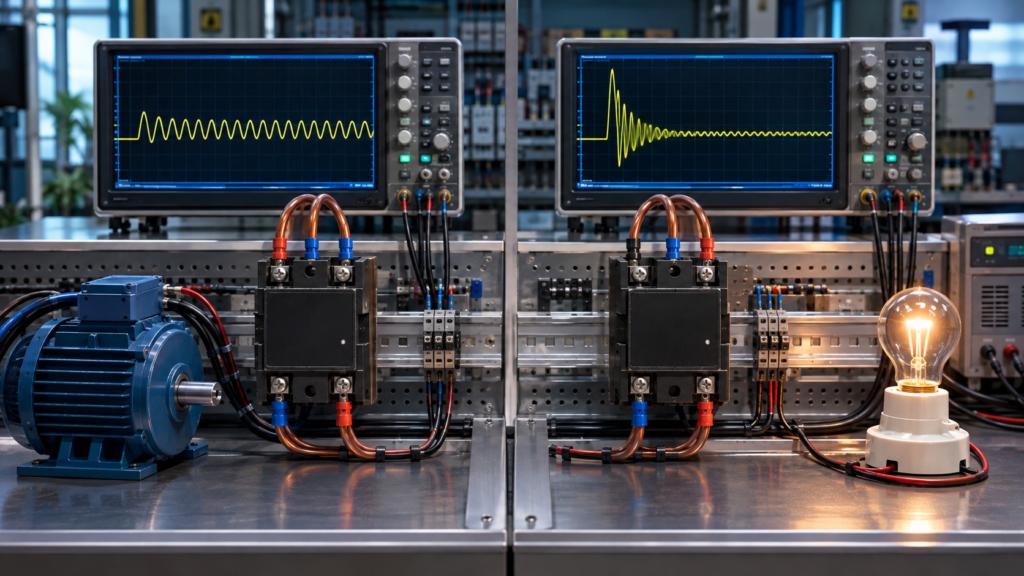

جریان هجومی چیست؟

جریان هجومی (Inrush Current) جریان لحظه‌ای و نسبتاً شدیدی است که بعضی تجهیزات در هنگام روشن شدن از منبع تغذیه دریافت می‌کنند. این جریان معمولاً فقط برای مدت کوتاهی ادامه دارد و بعد از رسیدن بار به شرایط عادی، کاهش پیدا می‌کند.

بنابراین باید بین جریان نامی و جریان هجومی تفاوت قائل شد. جریان نامی همان جریانی است که بار در شرایط کاری عادی مصرف می‌کند، اما جریان هجومی مربوط به لحظه شروع به کار یا شارژ اولیه بعضی اجزای بار است.

برای مثال، ممکن است یک موتور در حالت عادی چند آمپر جریان بکشد، اما هنگام راه‌اندازی جریان بسیار بیشتری نیاز داشته باشد. لامپ‌های رشته‌ای، ترانسفورماتورها و بارهای خازنی نیز می‌توانند جریان اولیه بالایی ایجاد کنند.

چرا جریان هجومی ایجاد می‌شود؟

دلیل ایجاد جریان هجومی برای همه بارها یکسان نیست. نوع ساختار الکتریکی بار مشخص می‌کند که هنگام روشن شدن چه اتفاقی در مدار رخ دهد.

در یک بار خازنی، برای مثال، خازن در لحظه اول باید شارژ شود. همین موضوع می‌تواند باعث عبور یک جریان اولیه بزرگ شود. در موتور نیز هنگام شروع حرکت، شرایط الکتریکی و مکانیکی با حالت عادی تفاوت دارد و جریان راه‌اندازی افزایش پیدا می‌کند.

در ترانسفورماتورها، شرایط مغناطیسی هسته و لحظه وصل شدن ولتاژ روی مقدار جریان اولیه تأثیر می‌گذارد. به همین دلیل نمی‌توان یک عدد ثابت را برای تمام انواع بارها به عنوان جریان هجومی در نظر گرفت.

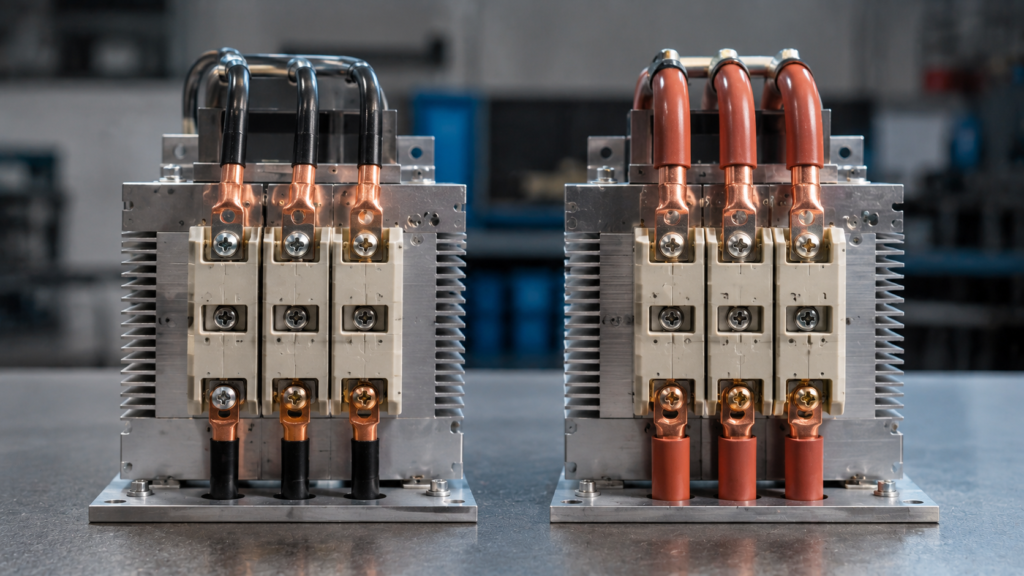

تفاوت جریان نامی و جریان هجومی چیست؟

برای انتخاب SSR، این دو مقدار باید جداگانه بررسی شوند.

فرض کنید یک موتور در حالت عادی 5 آمپر جریان می‌کشد، اما هنگام استارت جریان آن به 30 آمپر می‌رسد. انتخاب SSR فقط بر اساس عدد 5 آمپر می‌تواند اشتباه باشد. رله باید علاوه بر جریان کاری، توانایی تحمل شرایط راه‌اندازی بار را نیز داشته باشد.

در واقع، مدت زمان و تکرار جریان هجومی هم به اندازه مقدار پیک آن اهمیت دارند.

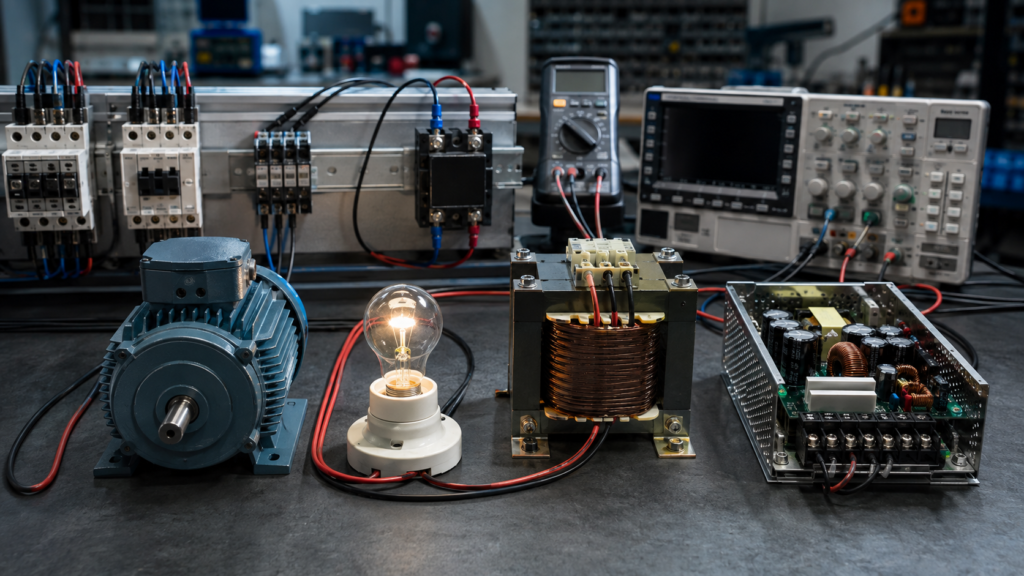

کدام بارها جریان هجومی بیشتری دارند؟

مقدار Inrush Current به نوع بار وابسته است. بعضی بارها تقریباً جریان ثابتی دارند، در حالی که برخی دیگر در لحظه روشن شدن یک پیک جریان ایجاد می‌کنند.

جریان هجومی موتور

موتورها یکی از مهم‌ترین بارهایی هستند که هنگام راه‌اندازی جریان بالایی ایجاد می‌کنند. بسته به نوع موتور و شرایط کاری، جریان راه‌اندازی می‌تواند چند برابر جریان نامی باشد. در برخی راهنماهای فنی، برای موتورهای AC مقدار حدود 5 تا 10 برابر جریان نامی به عنوان نمونه ذکر شده است.

البته نباید این عدد را برای تمام موتورها قطعی در نظر گرفت. توان موتور، نوع بار مکانیکی، روش راه‌اندازی و شرایط سیستم روی جریان استارت تأثیر دارند.

اگر قصد دارید از SSR برای موتور استفاده کنید، بررسی اطلاعات راه‌اندازی موتور اهمیت زیادی دارد.

جریان هجومی لامپ

لامپ‌های رشته‌ای و هالوژن نیز می‌توانند هنگام روشن شدن جریان اولیه بالایی داشته باشند. علت اصلی این موضوع پایین‌تر بودن مقاومت فیلامان در حالت سرد است.

در برخی نمونه‌های فنی، جریان اولیه این نوع لامپ‌ها حدود 10 تا 15 برابر جریان نامی گزارش شده است. بنابراین SSR مورد استفاده برای چنین باری نباید فقط براساس جریان عادی لامپ انتخاب شود.

جریان هجومی ترانسفورماتور

ترانسفورماتورها شرایط متفاوتی دارند. در لحظه وصل شدن ترانس، جریان مغناطیس‌کننده می‌تواند برای مدت کوتاهی بسیار افزایش پیدا کند.

مقدار این جریان به عواملی مانند لحظه وصل، وضعیت شار باقی‌مانده هسته، مشخصات ترانس و امپدانس مدار وابسته است. به همین دلیل انتخاب SSR برای بار ترانسفورماتوری نیاز به بررسی دقیق‌تر جریان پیک دارد.

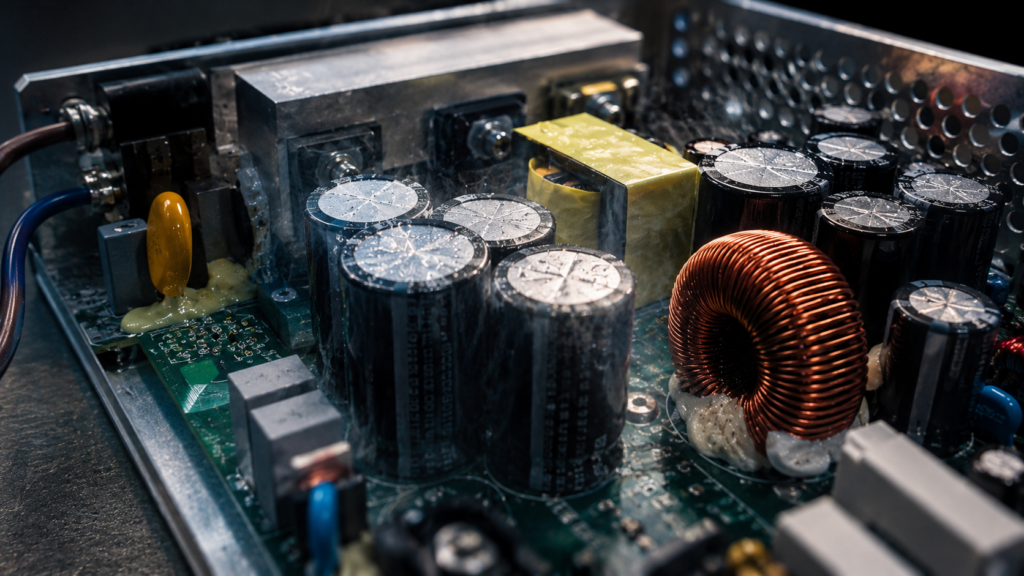

جریان هجومی بارهای خازنی

بارهای خازنی نیز در لحظه اتصال می‌توانند جریان بالایی بکشند، چون خازن باید از طریق مدار تغذیه شارژ شود.

این وضعیت در برخی تجهیزات الکترونیکی، منابع تغذیه و مدارهایی که ظرفیت خازنی قابل توجهی در ورودی دارند دیده می‌شود. در چنین کاربردهایی، مشخصات جریان هجومی باید در کنار جریان کاری بررسی شود.

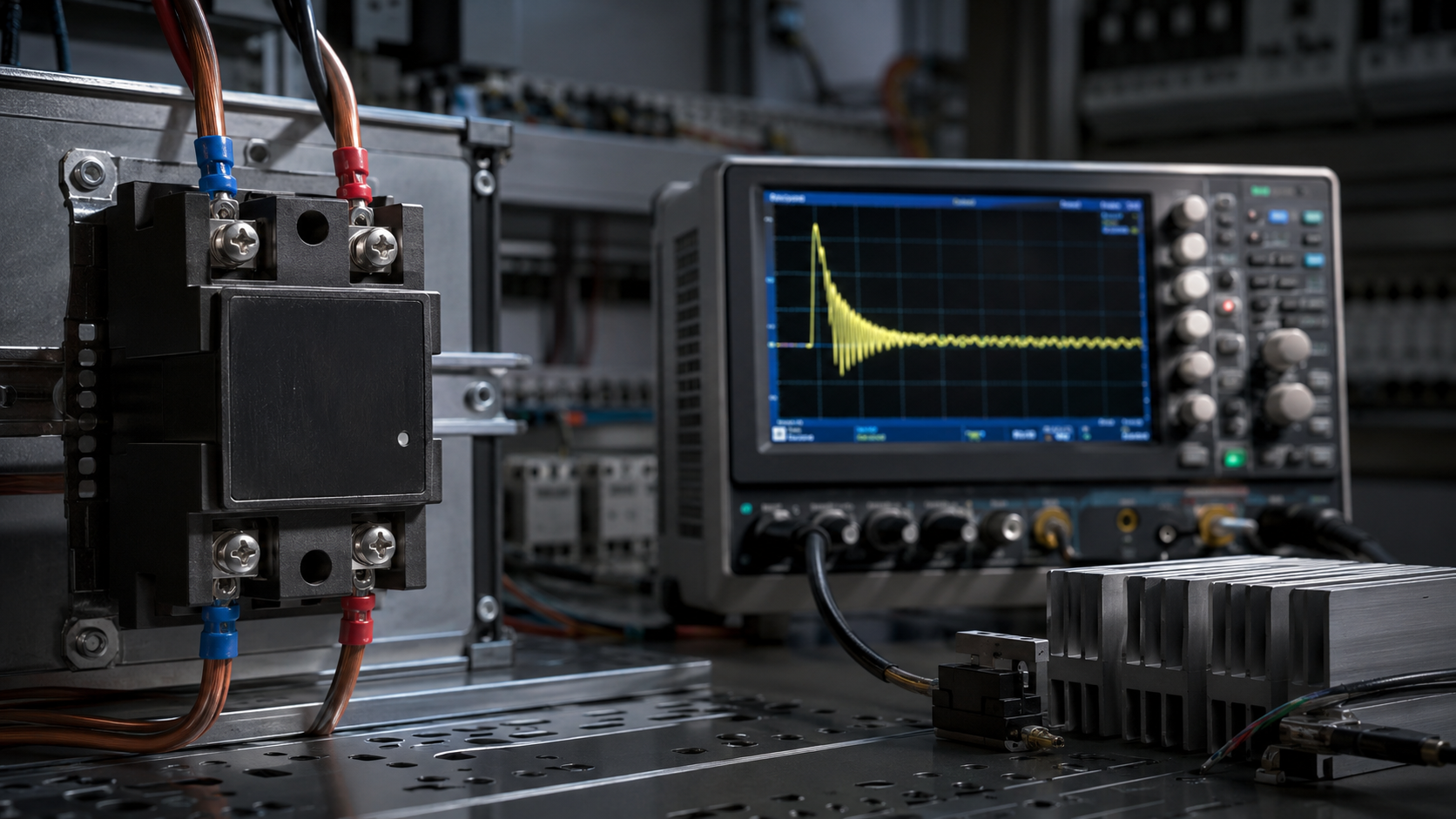

جریان هجومی چه تأثیری بر رله SSR دارد؟

رله SSR برای عبور جریان بار، از قطعات نیمه‌هادی در بخش خروجی استفاده می‌کند. بنابراین اگر جریان لحظه‌ای بار از محدوده‌ای که SSR می‌تواند تحمل کند بیشتر شود، عنصر خروجی تحت تنش قرار می‌گیرد.

تکرار این وضعیت می‌تواند باعث افزایش دما و کاهش عمر قطعه شود. اگر پیک جریان از توان تحمل SSR عبور کند، حتی احتمال آسیب مستقیم به بخش خروجی وجود دارد.

نکته مهم این است که جریان هجومی فقط به مقدار پیک محدود نمی‌شود. مدت زمان آن و تعداد دفعات تکرار نیز روی انتخاب SSR اثر دارند. به همین دلیل مشخصات تحمل جریان هجومی یا Surge Current رله باید در دیتاشیت بررسی شود.

در برخی راهنماهای فنی توصیه شده است که برای کاربردهای معمول، جریان هجومی تکرارشونده با حاشیه مناسبی پایین‌تر از حداکثر جریان Surge قابل تحمل SSR قرار بگیرد؛ عدد دقیق باید براساس مشخصات همان مدل و شرایط کاری تعیین شود.

آیا جریان نامی SSR باید از جریان هجومی بیشتر باشد؟

نه به این سادگی.

جریان نامی SSR برای کارکرد پیوسته در شرایط مشخص تعریف می‌شود و با جریان هجومی یک مفهوم ندارد. ممکن است جریان نامی بار کمتر از جریان نامی SSR باشد، اما پیک راه‌اندازی آن به اندازه‌ای بالا باشد که انتخاب انجام‌شده مناسب نباشد.

برای مثال، فرض کنید بار در حالت عادی 10 آمپر مصرف می‌کند و یک SSR با جریان نامی 16 آمپر انتخاب شده است. اگر همان بار در لحظه راه‌اندازی یک جریان بسیار بالاتر ایجاد کند، باید مشخصات تحمل جریان هجومی SSR نیز بررسی شود.

بنابراین انتخاب درست به این شکل است:

جریان کاری بار → جریان هجومی → مدت زمان پیک → تعداد دفعات تکرار → مشخصات SSR

این رویکرد بسیار مطمئن‌تر از انتخاب رله فقط بر اساس عدد آمپر نامی است.

هنگام انتخاب SSR برای بار دارای Inrush Current چه چیزهایی را بررسی کنیم؟

برای انتخاب رله SSR مناسب، چند پارامتر اصلی باید کنار هم بررسی شوند.

1. جریان کاری بار را مشخص کنید

ابتدا جریان عادی مصرف‌کننده را مشخص کنید. این مقدار پایه انتخاب SSR است، اما به تنهایی کافی نیست.

در کنار جریان، ولتاژ بار و نوع تغذیه نیز باید مشخص باشد.

2. مقدار جریان هجومی را پیدا کنید

اگر سازنده بار مقدار Inrush Current را در دیتاشیت اعلام کرده است، همان مقدار یکی از مهم‌ترین اطلاعات برای انتخاب SSR خواهد بود.

اگر مقدار مشخصی در دسترس نیست، بسته به نوع بار می‌توان جریان راه‌اندازی را اندازه‌گیری کرد. برای برخی بارهای پیچیده، مشاهده شکل موج جریان با تجهیزات اندازه‌گیری مناسب می‌تواند اطلاعات دقیق‌تری ارائه دهد.

3. مدت زمان جریان هجومی را بررسی کنید

پیک 50 آمپری که برای چند میلی‌ثانیه اتفاق می‌افتد با جریان 50 آمپری که برای مدت طولانی‌تری ادامه دارد، شرایط یکسانی برای SSR ایجاد نمی‌کند.

به همین دلیل فقط مقدار Peak Current کافی نیست و باید زمان دوام آن نیز در نظر گرفته شود.

4. تعداد دفعات راه‌اندازی را در نظر بگیرید

اگر بار روزانه یک یا دو بار روشن شود، شرایط با سیستمی که در هر چند ثانیه یک بار خاموش و روشن می‌شود متفاوت است.

در جریان‌های هجومی تکرارشونده، فشار حرارتی و الکتریکی روی SSR بیشتر می‌شود. بنابراین در سیستم‌هایی با Switching مکرر، حاشیه اطمینان باید جدی‌تر گرفته شود.

5. مشخصات Surge Current رله را بررسی کنید

در دیتاشیت SSR معمولاً مشخصاتی برای تحمل جریان هجومی یا Surge Current وجود دارد. این مقدار را نباید با جریان نامی SSR یکی دانست.

برای انتخاب نهایی باید مقدار، مدت و تکرار جریان هجومی بار با مشخصات همان مدل SSR تطبیق داده شود.

نقش Zero Cross در جریان هجومی چیست؟

نوع سوئیچینگ SSR نیز می‌تواند روی رفتار بار در لحظه روشن شدن تأثیر داشته باشد.

در SSRهای Zero Cross، خروجی در نزدیکی نقطه عبور ولتاژ AC از صفر روشن می‌شود. این ویژگی می‌تواند در بسیاری از بارهای مقاومتی به کاهش نویز سوئیچینگ کمک کند و در بعضی کاربردها شرایط راه‌اندازی را بهتر کند.

با این حال، نباید تصور کرد که Zero Cross همیشه جریان هجومی را حذف می‌کند. برای بعضی بارها، به‌خصوص بارهای القایی و ترانسفورماتورها، لحظه وصل شدن مدار و شرایط مغناطیسی می‌تواند رفتار متفاوتی ایجاد کند. حتی در برخی کاربردهای ترانسفورماتوری، سوئیچینگ در نقطه Zero Cross می‌تواند باعث جریان هجومی قابل توجهی شود.

بنابراین انتخاب Zero Cross یا Random Turn-On باید براساس نوع بار و روش کنترل آن انجام شود، نه صرفاً با این تصور که یکی از آن‌ها همیشه بهتر است.

اگر می‌خواهید درباره عملکرد این دو روش بیشتر بدانید، مطالعه مقاله تفاوت Zero Cross و Random Turn-On در رله SSR می‌تواند دید کامل‌تری برای انتخاب رله ایجاد کند.

آیا جریان هجومی باعث سوختن SSR می‌شود؟

بله، اگر از محدوده تحمل SSR عبور کند یا به شکل نامناسب و تکرارشونده به رله وارد شود، می‌تواند یکی از عوامل خرابی SSR باشد.

البته سوختن رله همیشه فقط به جریان هجومی مربوط نیست. افزایش دما، اضافه‌جریان، ولتاژ نامناسب، نصب نادرست، اتصالات ضعیف و دفع حرارت ناکافی نیز می‌توانند به خرابی SSR منجر شوند.

در واقع، جریان هجومی یکی از چند عامل مهمی است که باید هنگام انتخاب و نصب رله در نظر گرفته شود.

برای آشنایی بیشتر با عوامل خرابی، می‌توانید در مقاله علت سوختن رله SSR دلایل دیگری را هم بررسی کنید.

یک مثال ساده برای انتخاب SSR

فرض کنید یک موتور در حالت عادی 6 آمپر جریان می‌کشد.

اگر فقط جریان نامی را ببینیم، ممکن است یک SSR با جریان نامی 10 یا 16 آمپر انتخاب کنیم. اما اگر موتور هنگام راه‌اندازی مثلاً چند برابر جریان عادی مصرف کند، انتخاب نهایی باید با توجه به جریان استارت و مشخصات Surge SSR انجام شود.

در چنین شرایطی سه عدد مهم داریم:

• جریان کاری: 6 آمپر
• جریان راه‌اندازی: مقدار پیک واقعی موتور
• جریان قابل تحمل SSR: مقدار اعلام‌شده در دیتاشیت

اگر مقدار جریان هجومی به محدوده تحمل رله نزدیک باشد، بهتر است بدون بررسی دقیق شرایط کاری، صرفاً به آمپر نامی SSR اعتماد نکنیم.

همین موضوع نشان می‌دهد چرا انتخاب SSR مناسب فقط با مقایسه آمپر بار و آمپر روی بدنه رله انجام نمی‌شود.

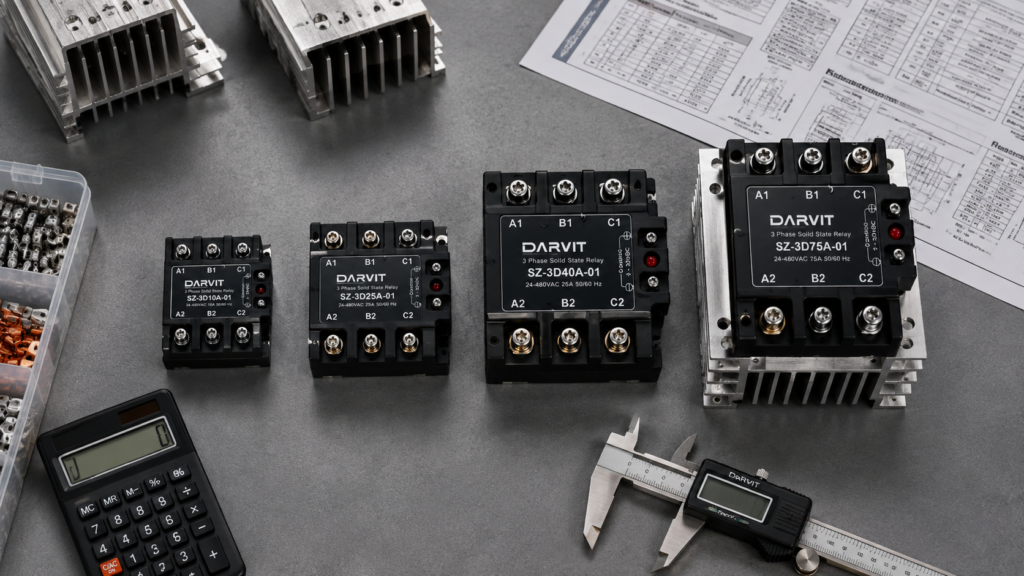

برای بارهای مختلف چه SSRای انتخاب کنیم؟

نوع بار، نقش مهمی در انتخاب SSR دارد.

برای همین است که نمی‌توان گفت یک SSR با جریان نامی مشخص، برای همه بارها عملکرد یکسانی خواهد داشت. نوع بار و شرایط واقعی مدار تعیین‌کننده هستند.

رله SSR دارویت و اهمیت بررسی جریان هجومی

در انتخاب رله SSR دارویت نیز نباید فقط به عدد جریان نامی روی محصول توجه کرد. ابتدا باید نوع بار، ولتاژ کاری، جریان عادی و شرایط راه‌اندازی مشخص شود.

اگر بار دارای جریان هجومی قابل توجه باشد، مشخصات تحمل جریان لحظه‌ای مدل موردنظر نیز باید بررسی شود. در کنار آن، شرایط نصب و دفع حرارت اهمیت دارد؛ زیرا حتی اگر SSR از نظر جریان هجومی مناسب باشد، کارکرد مداوم در دمای بالا می‌تواند روی طول عمر آن اثر بگذارد.

بنابراین هنگام انتخاب رله SSR دارویت، مشخصات فنی مدل را با شرایط واقعی بار مقایسه کنید و در صورت وجود ابهام، صرفاً براساس جریان نامی تصمیم نگیرید.

اشتباهات رایج در انتخاب SSR برای بارهای دارای جریان هجومی

انتخاب SSR فقط براساس جریان نامی

این رایج‌ترین اشتباه است. جریان نامی برای شناخت ظرفیت کاری رله لازم است، اما اطلاعات کاملی درباره تحمل جریان راه‌اندازی ارائه نمی‌دهد.

نادیده گرفتن نوع بار

یک موتور، لامپ، ترانس و المنت رفتار یکسانی ندارند. بنابراین انتخاب یک SSR با روش ثابت برای همه آن‌ها منطقی نیست.

توجه نکردن به تکرار جریان هجومی

اگر بار در فواصل کوتاه مرتب روشن و خاموش شود، جریان هجومی بارها تکرار خواهد شد. این شرایط با یک بار روشن شدن در ابتدای روز تفاوت زیادی دارد.

بی‌توجهی به Zero Cross یا Random Turn-On

نوع سوئیچینگ نیز می‌تواند روی عملکرد سیستم اثر بگذارد. انتخاب آن باید با نوع بار و روش کنترل توان هماهنگ باشد.

استفاده از حداکثر ظرفیت SSR بدون حاشیه اطمینان

حتی اگر جریان کاری بار کمتر از جریان نامی SSR باشد، بهتر است رله دقیقاً در مرز ظرفیت خود کار نکند. دما، شرایط نصب، جریان هجومی و سیکل کاری همگی باید در انتخاب نهایی لحاظ شوند.

چگونه از آسیب جریان هجومی به SSR جلوگیری کنیم؟

برای کاهش ریسک خرابی، چند اقدام ساده اما مهم وجود دارد:

1. جریان کاری واقعی بار را مشخص کنید.
2. نوع بار را مشخص کنید؛ مقاومتی، القایی یا خازنی.
3. مقدار Inrush Current را از دیتاشیت بار پیدا کنید یا اندازه‌گیری کنید.
4. مدت زمان پیک جریان را بررسی کنید.
5. تعداد دفعات روشن و خاموش شدن بار را در نظر بگیرید.
6. مقدار Surge Current قابل تحمل SSR را بررسی کنید.
7. در صورت نیاز از راهکارهای محدودکننده جریان هجومی یا روش‌های Soft Start استفاده کنید.
8. شرایط حرارتی و هیت‌سینک SSR را نیز بررسی کنید.

اگر در کنار جریان هجومی، موضوع دمای SSR هم برایتان مهم است، مقاله هیت سینک رله SSR چیست و چگونه هیت سینک مناسب انتخاب کنیم؟ می‌تواند مکمل مناسبی برای این موضوع باشد.

جمع‌بندی؛ چرا جریان هجومی در انتخاب SSR مهم است؟

جریان هجومی یا Inrush Current جریان بالایی است که بعضی بارها هنگام روشن شدن برای مدت کوتاهی ایجاد می‌کنند. این جریان ممکن است چند برابر جریان کاری عادی باشد و در بارهایی مانند موتورها، لامپ‌ها، ترانسفورماتورها و مدارهای خازنی اهمیت بیشتری پیدا کند.

به همین دلیل، انتخاب SSR فقط براساس جریان نامی بار و رله کافی نیست. مقدار جریان هجومی، مدت زمان آن، تعداد دفعات تکرار و مشخصات تحمل Surge رله نیز باید بررسی شوند.

در نهایت، یک انتخاب درست زمانی انجام می‌شود که نوع بار، جریان کاری، جریان هجومی، روش سوئیچینگ و شرایط حرارتی SSR همگی در کنار یکدیگر بررسی شوند. این موضوع هم احتمال خرابی رله را کاهش می‌دهد و هم باعث می‌شود انتخاب SSR برای کاربرد واقعی مطمئن‌تر باشد.

سوالات متداول درباره جریان هجومی و رله SSR

جریان هجومی چیست؟

جریان هجومی یا Inrush Current، جریان بالایی است که بعضی تجهیزات در لحظه روشن شدن مصرف می‌کنند و معمولاً پس از مدت کوتاهی کاهش پیدا می‌کند.

آیا جریان هجومی می‌تواند باعث سوختن SSR شود؟

بله. اگر جریان هجومی از محدوده تحمل SSR بیشتر باشد یا به‌صورت مکرر و نامناسب تکرار شود، می‌تواند به بخش خروجی رله آسیب برساند.

جریان هجومی موتور چند برابر جریان نامی است؟

مقدار آن به نوع موتور و شرایط راه‌اندازی بستگی دارد. در برخی نمونه‌های فنی، جریان راه‌اندازی موتور حدود 5 تا 10 برابر جریان نامی گزارش شده است، اما برای انتخاب دقیق باید مقدار واقعی موتور بررسی شود.

آیا برای انتخاب SSR فقط جریان نامی کافی است؟

خیر. علاوه بر جریان نامی، باید جریان هجومی، مدت آن، تعداد دفعات راه‌اندازی، ولتاژ، نوع بار و مشخصات Surge Current رله نیز بررسی شود.

آیا Zero Cross جریان هجومی را حذف می‌کند؟

خیر. Zero Cross می‌تواند در برخی کاربردها شرایط سوئیچینگ را بهبود دهد و نویز را کاهش دهد، اما جریان هجومی را در همه بارها حذف نمی‌کند. نوع بار و شرایط مدار همچنان تعیین‌کننده هستند.
