Zero Cross در رله SSR چیست؟ تفاوت Zero Cross و Random Turn-On

در مشخصات فنی بعضی از رله‌های SSR با عبارت‌هایی مثل Zero Cross یا Random Turn-On روبه‌رو می‌شویم.

شاید در نگاه اول این دو اصطلاح فقط یک ویژگی فنی به نظر برسند. اما روش روشن شدن SSR می‌تواند روی رفتار بار، جریان راه‌اندازی، نویز الکتریکی و حتی انتخاب رله مناسب تأثیر بگذارد.

در SSRهای AC، رله Zero Cross خروجی را در نزدیکی نقطه صفر ولتاژ شبکه روشن می‌کند. در مقابل، SSR از نوع Random Turn-On می‌تواند با دریافت فرمان، بدون انتظار برای عبور ولتاژ از نقطه صفر، خروجی را روشن کند.

پس تفاوت این دو فقط در نام آن‌ها نیست. هرکدام برای شرایط خاصی کاربرد دارند.

در این مقاله بررسی می‌کنیم Zero Cross در رله SSR چیست، چگونه کار می‌کند، چه مزایایی دارد و چه تفاوتی با Random Turn-On دارد. در ادامه نیز توضیح می‌دهیم برای بارهای مختلف، از جمله المنت و تجهیزات صنعتی، چه نوع سوئیچینگی می‌تواند مناسب‌تر باشد.

Zero Cross در رله SSR چیست؟

Zero Cross یا Zero Crossing یکی از روش‌های سوئیچینگ در رله‌های SSR برای بارهای AC است.

در این روش، وقتی فرمان روشن شدن به SSR داده می‌شود، خروجی در نزدیکی نقطه صفر ولتاژ AC فعال می‌شود.

ولتاژ برق AC به شکل موج سینوسی تغییر می‌کند و در هر سیکل از نقطه صفر عبور می‌کند. SSR دارای Zero Cross منتظر می‌ماند تا ولتاژ به محدوده نزدیک صفر برسد و سپس عمل سوئیچینگ را انجام می‌دهد.

هدف این کار، کاهش تغییر ناگهانی جریان و در نتیجه کاهش بخشی از نویز و تنش الکتریکی هنگام روشن شدن بار است.

به زبان ساده، اگر فرمان روشن شدن همین الان صادر شود، SSR الزاماً همان لحظه خروجی را وصل نمی‌کند. ابتدا نقطه مناسب موج AC را پیدا می‌کند و سپس سوئیچینگ را انجام می‌دهد.

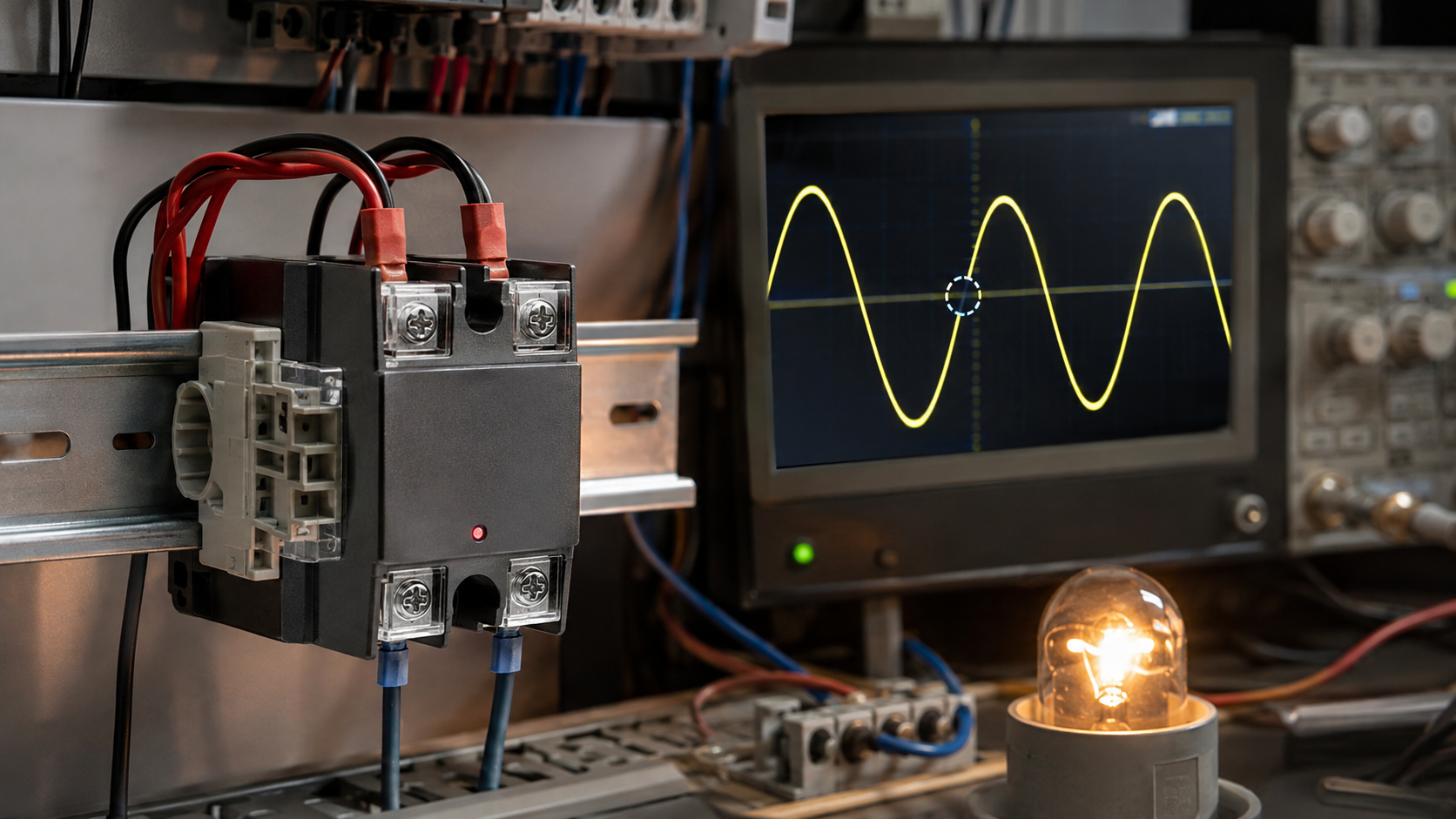

Zero Cross چگونه کار می‌کند؟

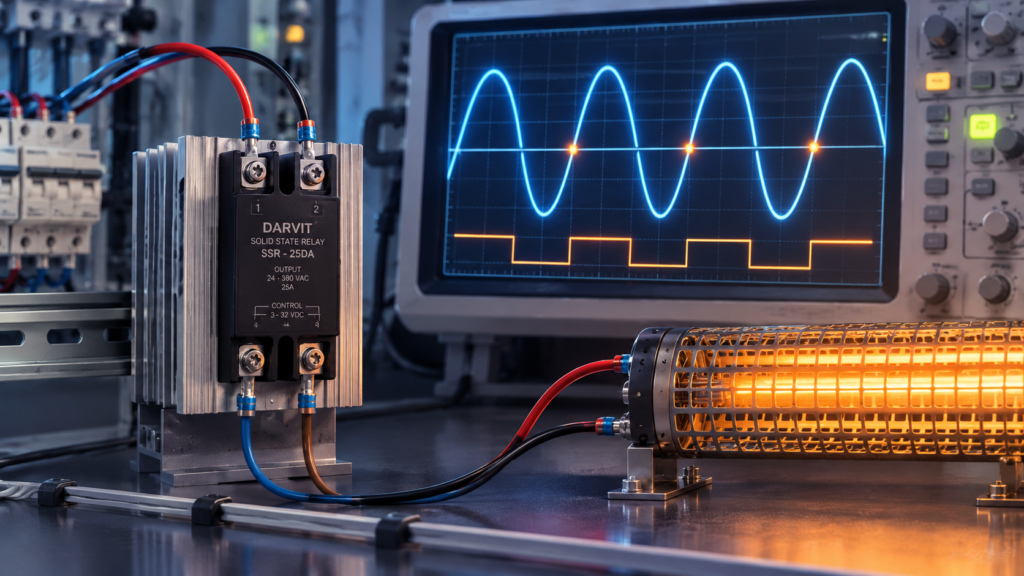

برای درک بهتر عملکرد Zero Cross، موج برق AC را در نظر بگیرید.

ولتاژ این موج به‌صورت پیوسته افزایش و کاهش پیدا می‌کند. در بخشی از هر سیکل، ولتاژ به صفر ولت می‌رسد.

در SSR دارای Zero Cross، مدار داخلی سوئیچینگ به شکلی عمل می‌کند که روشن شدن خروجی نزدیک این نقطه انجام شود. بنابراین، بار به‌جای دریافت ولتاژ در یک نقطه دلخواه از موج، از نزدیکی صفر ولت شروع به کار می‌کند.

این ویژگی به‌خصوص در بارهای مقاومتی مانند هیتر و المنت کاربرد زیادی دارد.

برای مثال، در یک سیستم کنترل دما ممکن است کنترلر در فواصل مختلف فرمان روشن و خاموش شدن المنت را صادر کند. Zero Cross کمک می‌کند این سوئیچینگ با شروع نزدیک به نقطه صفر موج AC انجام شود.

البته Zero Cross به معنی روشن شدن دقیقاً در صفر مطلق ولت در همه شرایط نیست. محدوده عملکرد به طراحی و مشخصات همان SSR بستگی دارد.

مزایای Zero Cross در رله SSR چیست؟

استفاده از Zero Cross می‌تواند چند مزیت مهم داشته باشد.

کاهش نویز هنگام روشن شدن بار

وقتی بار به‌صورت ناگهانی در نقطه‌ای از موج AC با ولتاژ بالا وصل شود، تغییر جریان می‌تواند باعث ایجاد اختلال و نویز شود.

Zero Cross با انجام سوئیچینگ نزدیک نقطه صفر ولتاژ، این تغییر ناگهانی را تا حدی کاهش می‌دهد. منابع فنی SSR نیز کاهش نویز روی خطوط برق و نویز منتشرشده در محیط را از مزایای این روش می‌دانند.

کاهش جریان راه‌اندازی در بعضی بارها

در برخی بارها، مخصوصاً بارهایی که هنگام روشن شدن جریان اولیه زیادی می‌کشند، شروع از نزدیکی صفر ولت می‌تواند جریان راه‌اندازی را کاهش دهد.

البته این موضوع به نوع بار وابسته است و نباید تصور کرد Zero Cross همیشه جریان Inrush را حذف می‌کند.

انتخاب SSR همچنان باید براساس جریان کاری و شرایط راه‌اندازی بار انجام شود.

مناسب برای کنترل بسیاری از بارهای مقاومتی

بارهای مقاومتی مانند المنت و هیتر از کاربردهای رایج SSRهای Zero Cross هستند.

در این نوع کاربردها معمولاً هدف، روشن و خاموش کردن بار برای کنترل دما یا توان متوسط است.

به همین دلیل، Zero Cross در بسیاری از سیستم‌های گرمایشی صنعتی مورد استفاده قرار می‌گیرد.

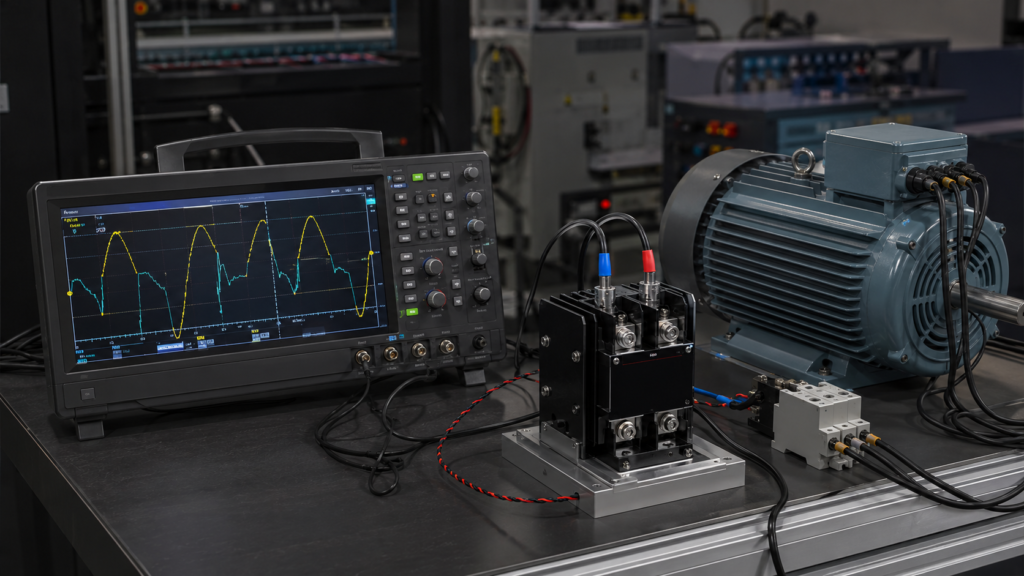

Random Turn-On در رله SSR چیست؟

Random Turn-On که با عنوان Instantaneous Switching نیز شناخته می‌شود، روش دیگری برای سوئیچینگ SSR است.

در این حالت، SSR منتظر رسیدن ولتاژ AC به نقطه صفر نمی‌ماند.

با دریافت فرمان روشن شدن، خروجی می‌تواند در نقطه‌ای از موج که شرایط مدار اجازه می‌دهد فعال شود.

بنابراین، زمان سوئیچینگ نسبت به Zero Cross آزادی بیشتری دارد.

این ویژگی در کاربردهایی اهمیت پیدا می‌کند که کنترل دقیق لحظه روشن شدن خروجی موردنیاز است یا نوع بار باعث می‌شود انتظار برای Zero Cross مناسب نباشد. منابع فنی celduc نیز Random یا Instantaneous را برای کاربردهایی مانند کنترل فاز و برخی بارهای القایی مطرح می‌کنند.

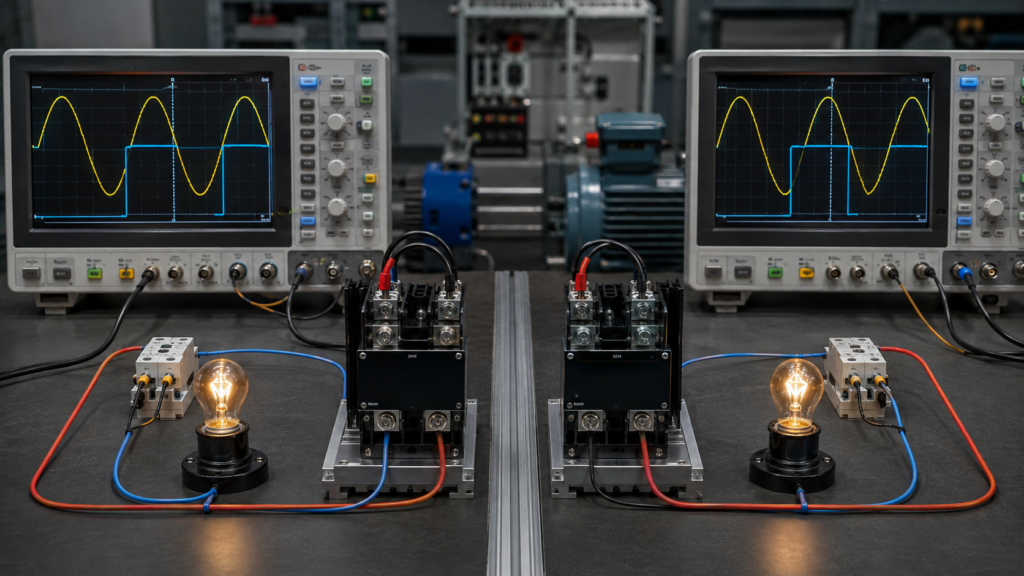

تفاوت Zero Cross و Random Turn-On چیست؟

تفاوت اصلی این دو روش در زمان روشن شدن خروجی SSR است.

در Zero Cross، خروجی در نزدیکی نقطه صفر ولتاژ AC روشن می‌شود.

اما در Random Turn-On، خروجی می‌تواند تقریباً بلافاصله پس از دریافت فرمان روشن شود و به نقطه صفر بعدی وابسته نیست.

پس اگر بخواهیم خیلی ساده مقایسه کنیم:

این جدول یک مقایسه عمومی است و انتخاب نهایی باید براساس نوع SSR و مشخصات بار انجام شود.

Zero Cross برای چه بارهایی مناسب است؟

Zero Cross معمولاً برای بارهایی مناسب است که روشن و خاموش شدن آن‌ها نزدیک نقطه صفر موج AC مشکلی ایجاد نمی‌کند.

یکی از مهم‌ترین نمونه‌ها، بارهای مقاومتی هستند.

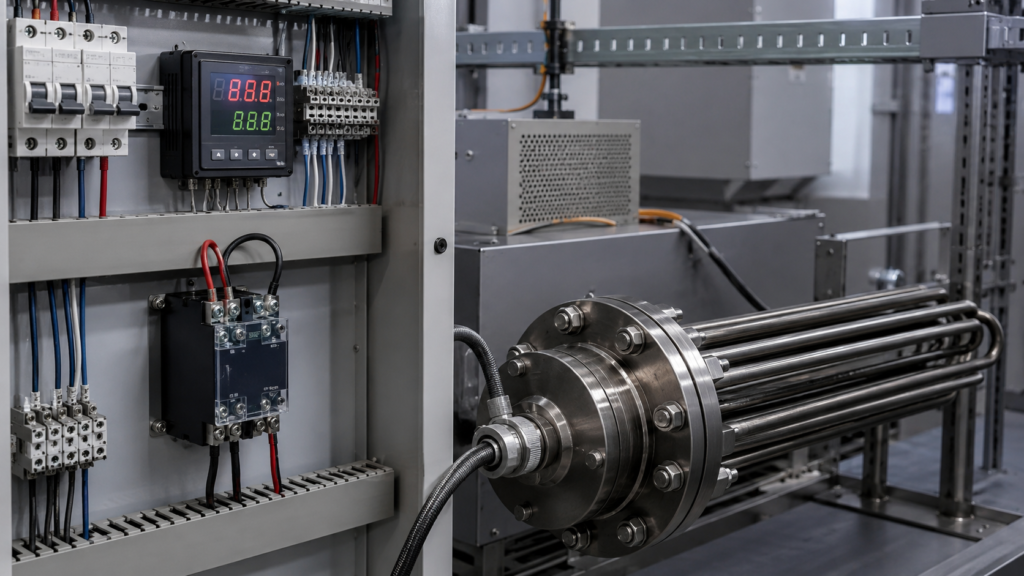

المنت و هیتر

المنت از رایج‌ترین کاربردهای SSR Zero Cross است.

در سیستم‌های کنترل دما، کنترلر می‌تواند فرمان روشن یا خاموش شدن SSR را صادر کند. SSR نیز بار را در زمان مناسب موج AC سوئیچ می‌کند.

این روش برای بسیاری از سیستم‌های گرمایشی انتخاب مناسبی است.

اگر قصد دارید درباره انتخاب SSR برای المنت بیشتر بدانید، مقاله «رله SSR برای المنت؛ چگونه SSR مناسب انتخاب کنیم؟» را نیز مطالعه کنید.

برخی سیستم‌های روشنایی

برخی بارهای روشنایی نیز می‌توانند از SSRهای Zero Cross استفاده کنند.

البته نوع لامپ و جریان راه‌اندازی آن باید بررسی شود. برای بعضی منابع نوری، جریان اولیه می‌تواند قابل‌توجه باشد و انتخاب SSR باید براساس شرایط واقعی بار انجام شود.

بنابراین، صرفاً مقاومتی بودن ظاهری یک بار برای انتخاب SSR کافی نیست.

Random Turn-On برای چه کاربردهایی مناسب است؟

Random Turn-On زمانی اهمیت بیشتری پیدا می‌کند که لحظه دقیق روشن شدن خروجی نسبت به شکل موج AC مهم باشد.

یکی از کاربردهای مهم آن، برخی بارهای القایی است.

بارهای القایی

ترانسفورماتورها، موتورها و بعضی تجهیزات القایی رفتار متفاوتی نسبت به یک المنت مقاومتی دارند.

در این بارها، رابطه بین ولتاژ و جریان و همچنین شرایط مغناطیسی می‌تواند روی زمان مناسب سوئیچینگ تأثیر بگذارد.

به همین دلیل، انتخاب Zero Cross بدون بررسی نوع بار می‌تواند تصمیم مناسبی نباشد.

در برخی کاربردهای القایی، Random Turn-On می‌تواند گزینه مناسب‌تری باشد. البته نوع دقیق بار و شرایط راه‌اندازی باید بررسی شود.

آیا Zero Cross برای المنت بهتر است؟

در بسیاری از سیستم‌های کنترل المنت، SSR دارای Zero Cross انتخاب مناسبی است.

دلیل آن هم ساده است.

المنت معمولاً یک بار مقاومتی محسوب می‌شود و کنترل آن بیشتر به روشن و خاموش شدن منظم توان مربوط است.

Zero Cross می‌تواند سوئیچینگ را نزدیک نقطه صفر موج AC انجام دهد و در بسیاری از این کاربردها به کاهش نویز کمک کند.

اما باز هم باید به روش کنترل توجه کرد.

اگر سیستم به کنترل دقیق فاز موج نیاز داشته باشد، انتخاب SSR Zero Cross ممکن است مناسب نباشد. در چنین شرایطی باید سراغ نوعی از SSR رفت که برای روش کنترل موردنظر طراحی شده باشد.

آیا Random Turn-On برای هیتر مناسب است؟

می‌تواند مناسب باشد، اما در بیشتر کاربردهای ساده ON/OFF المنت، استفاده از آن الزاماً مزیت خاصی ایجاد نمی‌کند.

اگر کنترلر فقط قرار است المنت را روشن و خاموش کند، Zero Cross معمولاً گزینه منطقی‌تری است.

اما اگر سیستم از روش‌هایی مانند Phase Control استفاده کند و لازم باشد نقطه سوئیچینگ در هر نیم‌سیکل کنترل شود، Random Turn-On می‌تواند اهمیت بیشتری پیدا کند.

پس انتخاب بین این دو باید از روش کنترل توان شروع شود، نه فقط از توان المنت.

آیا Zero Cross جریان Inrush را کاملاً حذف می‌کند؟

خیر.

Zero Cross می‌تواند در برخی بارها جریان راه‌اندازی را کاهش دهد، اما نباید آن را راهکاری برای حذف کامل Inrush Current در نظر گرفت.

رفتار جریان راه‌اندازی به نوع بار، ساختار آن و شرایط لحظه روشن شدن بستگی دارد.

برای مثال، منابع فنی SSR تأکید می‌کنند که لامپ‌ها و برخی بارها هنگام روشن شدن می‌توانند جریان اولیه بالایی داشته باشند و انتخاب SSR باید با توجه به این جریان انجام شود.

بنابراین، حتی در صورت استفاده از SSR Zero Cross، جریان راه‌اندازی و ظرفیت تحمل SSR باید بررسی شود.

Zero Cross چه تأثیری روی نویز دارد؟

یکی از دلایل اصلی استفاده از Zero Cross، کاهش نویز ناشی از سوئیچینگ است.

وقتی خروجی در نزدیکی صفر ولت AC وصل می‌شود، تغییر ناگهانی جریان می‌تواند نسبت به سوئیچینگ در نقطه‌ای با ولتاژ بالاتر کمتر باشد.

این موضوع می‌تواند هم روی نویز منتقل‌شده به شبکه و هم روی نویز منتشرشده در محیط اثر داشته باشد.

البته میزان نویز به عوامل دیگری هم بستگی دارد.

نوع بار، سیم‌کشی، مدار حفاظتی، نوع SSR و شرایط شبکه همگی می‌توانند روی نتیجه تأثیر بگذارند.

آیا Zero Cross برای بارهای القایی مناسب است؟

پاسخ به این سؤال یک «بله» یا «خیر» ساده نیست.

بارهای القایی مانند ترانسفورماتور و موتور رفتار متفاوتی نسبت به بار مقاومتی دارند.

در چنین کاربردهایی، نقطه مناسب سوئیچینگ می‌تواند به شرایط بار و شکل موج جریان وابسته باشد.

به همین دلیل، نباید فقط براساس نام Zero Cross تصمیم گرفت.

برای بعضی بارهای القایی، SSRهای Random Turn-On می‌توانند انتخاب مناسب‌تری باشند. برخی منابع فنی نیز Random Switching را برای کاربردهای القایی خاص توصیه می‌کنند.

پس قبل از خرید SSR، نوع دقیق بار و روش سوئیچینگ موردنیاز را مشخص کنید.

تفاوت Zero Cross و Random Turn-On در یک مثال ساده

فرض کنید یک کنترلر به SSR فرمان روشن شدن می‌دهد.

اگر SSR از نوع Zero Cross باشد، ممکن است فرمان همین حالا صادر شود، اما خروجی تا رسیدن موج AC به نزدیکی نقطه صفر صبر کند.

در Random Turn-On، SSR می‌تواند بدون این انتظار خروجی را روشن کند.

این تفاوت در یک بار مقاومتی ساده شاید اهمیت زیادی نداشته باشد.

اما در یک سیستم کنترل فاز یا بعضی بارهای القایی، زمان دقیق روشن شدن می‌تواند روی عملکرد مدار تأثیر بگذارد.

به همین دلیل، نوع سوئیچینگ باید با کاربرد هماهنگ شود.

هنگام انتخاب SSR Zero Cross به چه نکاتی توجه کنیم؟

اگر قصد خرید یک SSR Zero Cross را دارید، فقط عبارت Zero Cross را بررسی نکنید.

چند مشخصه مهم باید هم‌زمان بررسی شوند:

• نوع بار
• AC یا DC بودن بار
• ولتاژ خروجی
• جریان کاری
• جریان راه‌اندازی
• نوع فرمان ورودی
• تعداد فاز
• روش کنترل توان
• شرایط دمایی و خنک‌کاری
• مشخصات فنی سازنده

این موارد در کنار یکدیگر مشخص می‌کنند که یک SSR برای پروژه مناسب است یا خیر.

برای مثال، اگر بار شما یک المنت صنعتی است، علاوه بر Zero Cross باید جریان المنت، ولتاژ و شرایط حرارتی SSR را نیز بررسی کنید.

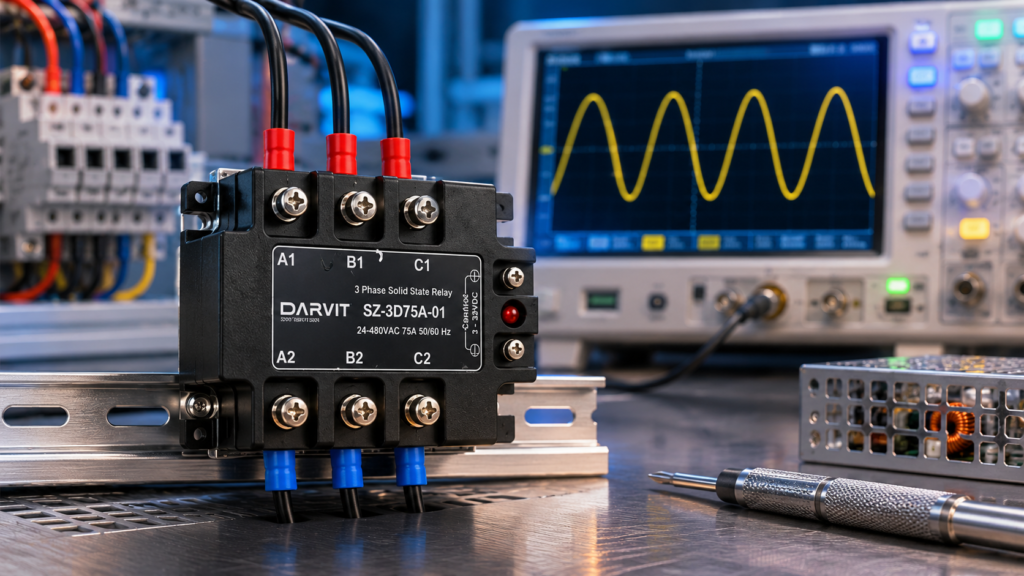

رله SSR دارویت با Zero Cross

رله‌های SSR موجود در نور و نیرو از برند دارویت هستند.

هنگام انتخاب یکی از مدل‌های SSR دارویت، بهتر است نوع سوئیچینگ را در کنار سایر مشخصات فنی بررسی کنید.

اگر کاربرد شما کنترل المنت یا هیتر است، نوع بار و روش کنترل دما اهمیت زیادی دارد.

از طرف دیگر، اگر قصد کنترل یک بار القایی یا سیستمی با کنترل فاز را دارید، باید بررسی کنید که مدل انتخابی با روش کنترل شما سازگار باشد.

در نتیجه، انتخاب SSR دارویت نباید فقط براساس آمپر انجام شود.

ولتاژ، جریان، نوع بار، ورودی فرمان و نوع سوئیچینگ باید در کنار هم بررسی شوند.

برای مشاهده مدل‌های موجود می‌توانید به صفحه رله‌های SSR دارویت در سایت نور و نیرو مراجعه کنید.

اشتباهات رایج در انتخاب Zero Cross و Random Turn-On

چند اشتباه در انتخاب نوع SSR بسیار رایج است.

انتخاب SSR فقط براساس آمپر

آمپر یکی از مشخصات مهم SSR است، اما تنها معیار انتخاب نیست.

ممکن است دو SSR جریان نامی مشابهی داشته باشند، اما یکی Zero Cross و دیگری Random Turn-On باشد.

اگر نوع سوئیچینگ با کاربرد هماهنگ نباشد، ظرفیت آمپری به‌تنهایی مشکل را حل نمی‌کند.

تصور اینکه Zero Cross همیشه بهتر است

Zero Cross برای بسیاری از بارهای مقاومتی و کاربردهای حرارتی مناسب است.

اما این به معنی بهتر بودن آن برای تمام بارها نیست.

در بعضی کاربردهای القایی یا کنترل فاز، Random Turn-On می‌تواند انتخاب مناسب‌تری باشد.

بی‌توجهی به روش کنترل توان

کنترل ON/OFF با کنترل Phase Angle یکسان نیست.

در کنترل ON/OFF، هدف معمولاً روشن و خاموش کردن بار است.

اما در کنترل فاز، لحظه سوئیچینگ در هر نیم‌سیکل اهمیت دارد.

بنابراین، قبل از انتخاب SSR مشخص کنید کنترلر شما دقیقاً چه روشی را استفاده می‌کند.

چگونه بین Zero Cross و Random Turn-On انتخاب کنیم؟

برای انتخاب صحیح، این ترتیب را دنبال کنید.

اول: نوع بار را مشخص کنید.

آیا بار مقاومتی است یا القایی؟

دوم: روش کنترل را مشخص کنید.

آیا سیستم فقط ON/OFF است یا نیاز به کنترل فاز دارد؟

سوم: مشخصات برق را بررسی کنید.

ولتاژ، جریان و تعداد فاز باید مشخص باشند.

چهارم: شرایط راه‌اندازی را در نظر بگیرید.

اگر بار جریان Inrush بالایی دارد، ظرفیت SSR و توانایی آن در تحمل جریان راه‌اندازی باید بررسی شود.

پنجم: مشخصات فنی مدل SSR را مطالعه کنید.

در نهایت باید اطلاعات واقعی پروژه را با دیتاشیت همان مدل تطبیق دهید.

این روش بسیار مطمئن‌تر از انتخاب SSR فقط براساس یک عبارت مثل «Zero Cross» یا «Random» است.

جمع‌بندی؛ Zero Cross بهتر است یا Random Turn-On؟

Zero Cross و Random Turn-On دو روش متفاوت برای سوئیچینگ رله SSR هستند.

در Zero Cross، خروجی نزدیک نقطه صفر ولتاژ AC روشن می‌شود. این روش برای بسیاری از بارهای مقاومتی، به‌خصوص هیترها و المنت‌ها، کاربرد مناسبی دارد و می‌تواند به کاهش نویز سوئیچینگ کمک کند.

در Random Turn-On، SSR برای رسیدن موج به نقطه صفر منتظر نمی‌ماند و می‌تواند در زمان نزدیک‌تری به دریافت فرمان، خروجی را فعال کند. این ویژگی در برخی کاربردهای القایی و کنترل فاز اهمیت بیشتری دارد.

بنابراین، نمی‌توان گفت یک روش همیشه بهتر از دیگری است.

نوع بار و روش کنترل تعیین می‌کنند که کدام SSR انتخاب مناسب‌تری است.

اگر برای یک سیستم حرارتی به دنبال SSR هستید، Zero Cross در بسیاری از کاربردهای ON/OFF گزینه مناسبی است. اما برای کاربردهای خاص، بهتر است مشخصات مدار و روش کنترل را دقیق‌تر بررسی کنید.

سوالات متداول درباره Zero Cross در رله SSR

Zero Cross در رله SSR چیست؟

Zero Cross روشی برای سوئیچینگ SSRهای AC است که در آن خروجی نزدیک نقطه صفر ولتاژ موج AC روشن می‌شود. این روش می‌تواند به کاهش نویز ناشی از سوئیچینگ کمک کند.

تفاوت Zero Cross و Random Turn-On چیست؟

در Zero Cross، SSR برای رسیدن ولتاژ AC به نزدیکی نقطه صفر صبر می‌کند. در Random Turn-On، خروجی می‌تواند بدون انتظار برای نقطه صفر و با دریافت فرمان روشن شود.

آیا SSR Zero Cross برای المنت مناسب است؟

بله. SSRهای Zero Cross در بسیاری از سیستم‌های کنترل ON/OFF المنت و هیتر استفاده می‌شوند. با این حال، ولتاژ، جریان، روش کنترل و شرایط حرارتی نیز باید بررسی شوند.

آیا Random Turn-On برای بارهای القایی بهتر است؟

در برخی کاربردهای القایی، Random Turn-On می‌تواند انتخاب مناسب‌تری باشد، اما این موضوع به نوع بار و شرایط سوئیچینگ بستگی دارد. برای بارهای خاص مانند ترانسفورماتور یا موتور، باید مشخصات فنی و روش کنترل دقیق بررسی شود.

آیا Zero Cross جریان Inrush را حذف می‌کند؟

خیر. Zero Cross ممکن است در برخی بارها جریان راه‌اندازی را کاهش دهد، اما آن را به‌طور کامل حذف نمی‌کند. جریان Inrush باید هنگام انتخاب SSR به‌صورت جداگانه بررسی شود.
