راهنمای خواندن مشخصات رله SSR؛ معنی AA، DA، DD و Input و Output
راهنمای خواندن مشخصات رله SSR؛ معنی AA، DA، DD و Input و Output
وقتی برای خرید یا استفاده از یک رله SSR به مشخصات محصول نگاه میکنید، احتمالاً با ترکیبی از عدد و حروف مانند SSR-40DA، SSR-25AA یا SSR-40DD روبهرو میشوید. در نگاه اول ممکن است این کدها فقط نام مدل به نظر برسند، اما بخشهای مختلف آنها اطلاعات مهمی درباره نوع ورودی، خروجی و ظرفیت رله ارائه میدهند.
یکی از رایجترین اشتباهات هنگام انتخاب SSR این است که فقط عدد آمپر روی بدنه بررسی شود. ممکن است یک رله از نظر جریان نامی مناسب باشد، اما ورودی آن با سیگنال کنترل یا خروجی آن با نوع بار سازگار نباشد.
برای مثال، در نامگذاری رایج بسیاری از SSRها، عبارت DA به معنای ورودی DC و خروجی AC است. در مقابل، AA معمولاً به ورودی AC و خروجی AC و DD به ورودی DC و خروجی DC اشاره دارد. با این حال، این کدگذاری بین تمام سازندگان یکسان نیست و برای انتخاب نهایی باید مشخصات همان مدل در دیتاشیت بررسی شود.
در این مقاله بررسی میکنیم مشخصات رله SSR چگونه خوانده میشوند، Input و Output چه تفاوتی دارند، حروف AA، DA و DD چه مفهومی دارند و هنگام انتخاب SSR به چه مشخصات دیگری باید توجه کرد.

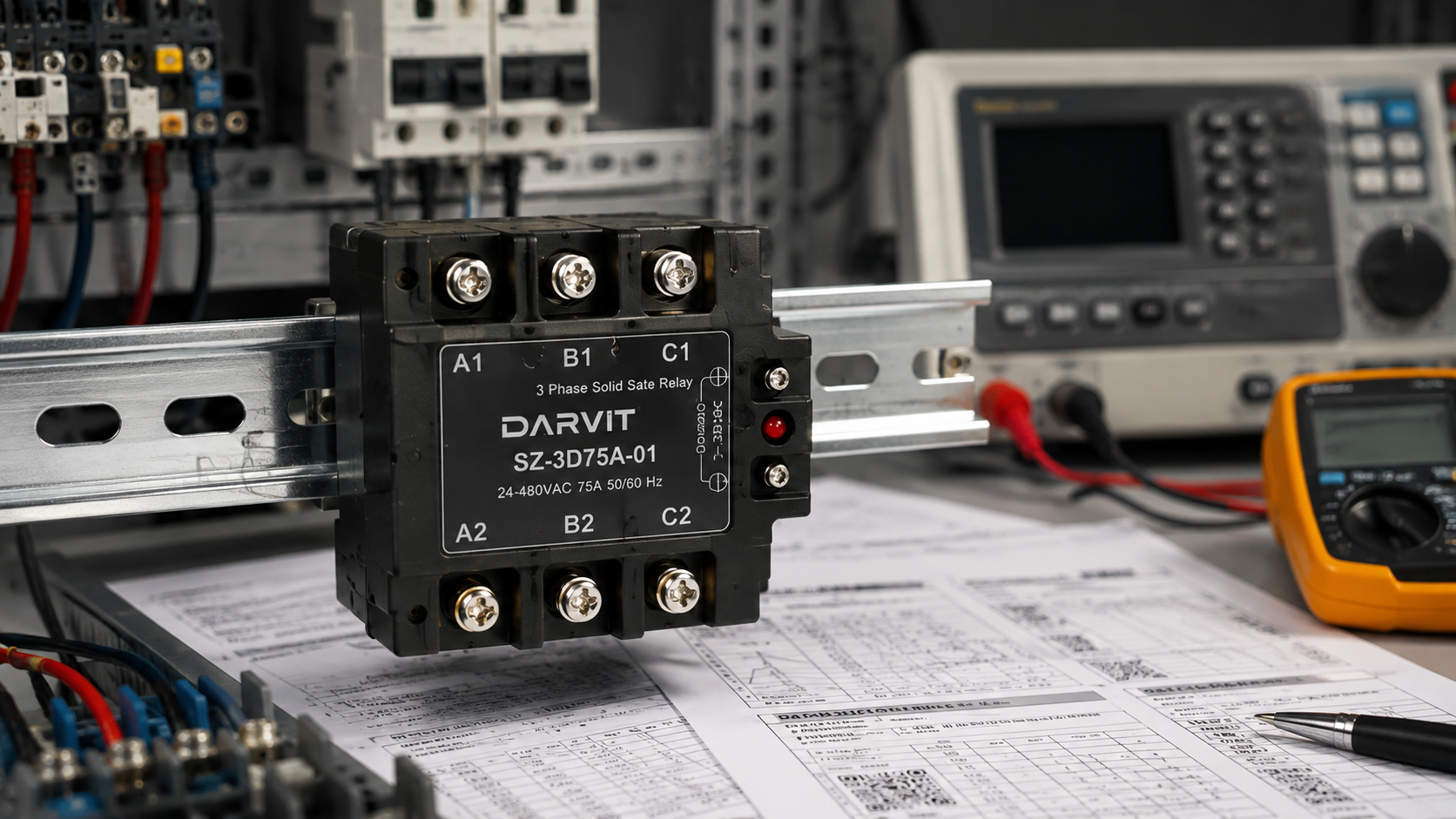

مشخصات رله SSR شامل چه مواردی است؟
مشخصات فنی رله SSR فقط به جریان نامی محدود نمیشود. بسته به نوع و سازنده، ممکن است روی بدنه یا دیتاشیت اطلاعات مختلفی درج شده باشد.
مهمترین موارد عبارتاند از:
- نوع ورودی یا Input
- ولتاژ ورودی
- جریان ورودی
- نوع خروجی یا Output
- ولتاژ خروجی
- جریان نامی خروجی
- جریان نشتی
- افت ولتاژ خروجی
- جریان Surge
- زمان پاسخ
- نوع سوئیچینگ
- ولتاژ ایزولاسیون
- دمای کاری
- شرایط نصب و دفع حرارت
این اطلاعات در کنار هم مشخص میکنند که SSR برای چه مدار و چه نوع باری مناسب است.
در ساختار کلی SSR، مدار فرمان و مدار بار از یکدیگر ایزوله هستند و سیگنال ورودی باعث فعال شدن بخش سوئیچینگ خروجی میشود. در SSRهای مختلف، عنصر سوئیچینگ میتواند متناسب با نوع بار از قطعات نیمههادی مانند تریاک، تریستور یا MOSFET استفاده کند.

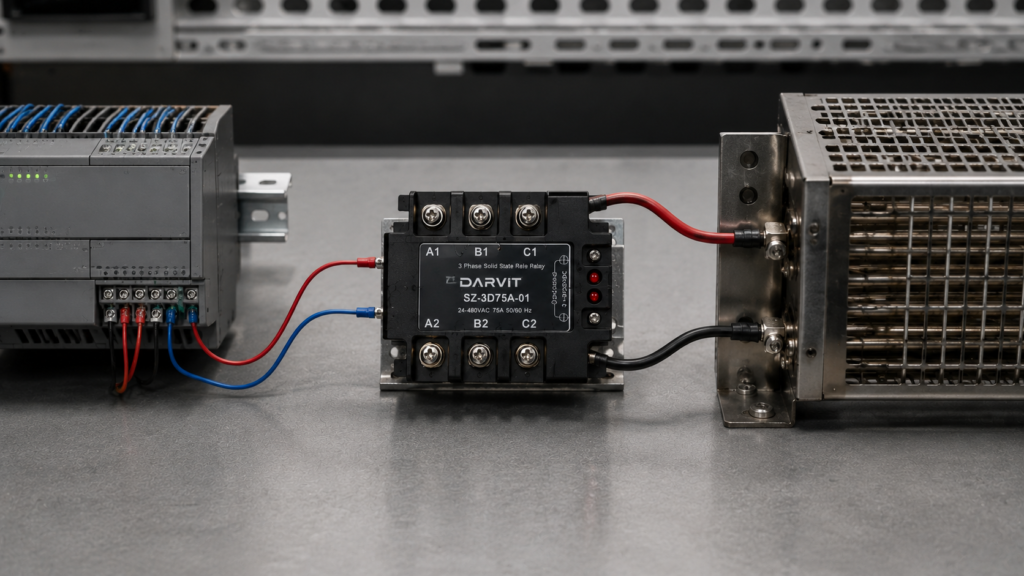

Input و Output در رله SSR چیست؟
قبل از اینکه سراغ کدهای DA و AA برویم، باید تفاوت Input و Output را بهدرستی بشناسیم.
Input رله SSR چیست؟
Input یا ورودی، بخش فرمان SSR است. این قسمت سیگنال را از تجهیزی مانند PLC، کنترلر دما، برد الکترونیکی یا مدار فرمان دریافت میکند.
فرض کنید روی دیتاشیت نوشته شده باشد:
Input: 3-32V DC
این عبارت یعنی مدار فرمان SSR برای فعال شدن به یک ولتاژ DC در محدوده مشخصشده نیاز دارد.
بنابراین اگر کنترلر شما خروجی 24 ولت DC داشته باشد، چنین ورودیای میتواند با آن سازگار باشد؛ البته جریان مورد نیاز ورودی نیز باید بررسی شود.
نکته مهم این است که ولتاژ Input مربوط به مدار فرمان است، نه ولتاژ مصرفکننده.
Output رله SSR چیست؟
Output یا خروجی، بخش قدرت SSR است که در مسیر مدار بار قرار میگیرد.
برای مثال، ممکن است یک SSR مشخصات زیر را داشته باشد:
Input: 3-32V DC
Output: 24-380V AC
در این حالت، کنترلر با یک سیگنال DC رله را فعال میکند، اما SSR در بخش خروجی یک بار AC را کنترل میکند.
این ساختار یکی از کاربردهای رایج SSRهای DA است. در برخی مدلهای تجاری، SSR-DA بهصورت DC Input و AC Output عرضه میشود.
پس سادهترین روش برای به خاطر سپردن این موضوع این است:
Input = فرمان
Output = بار
این دو بخش را هنگام خواندن دیتاشیت نباید با یکدیگر اشتباه گرفت.
معنی DA، AA و DD در رله SSR چیست؟
در بسیاری از SSRهای رایج، دو حرف موجود در کد مدل، نوع ورودی و خروجی را مشخص میکنند.
الگوی متداول به این صورت است:
| کد | Input | Output | مفهوم |
|---|---|---|---|
| DA | DC | AC | کنترل DC برای بار AC |
| AA | AC | AC | کنترل AC برای بار AC |
| DD | DC | DC | کنترل DC برای بار DC |
| AD | AC | DC | کنترل AC برای بار DC |
در این الگو، حرف اول به نوع ورودی و حرف دوم به نوع خروجی مربوط میشود؛ D برای DC و A برای AC.
البته نباید این کد را بدون بررسی دیتاشیت برای همه برندها یکسان فرض کرد. بعضی سازندگان ساختار نامگذاری متفاوتی دارند یا حروف دیگری به کد محصول اضافه میکنند.
معنی DA در رله SSR
در نامگذاری رایج، DA یعنی:
DC Input → AC Output
یعنی فرمان رله از نوع DC است و خروجی آن برای کنترل بار AC طراحی شده است.
برای مثال، ممکن است یک SSR-40DA دارای ورودی DC و خروجی AC باشد. در این حالت عدد 40 معمولاً جریان نامی خروجی را نشان میدهد، اما محدوده دقیق ولتاژ و جریان باید از دیتاشیت همان مدل خوانده شود.
این نوع SSR برای شرایطی مانند کنترل یک بار AC توسط PLC با خروجی DC کاربرد زیادی دارد.
معنی AA در رله SSR
AA در الگوی رایج به معنی:
AC Input → AC Output
است.
یعنی سیگنال فرمان AC است و بار خروجی نیز AC خواهد بود.
بنابراین اگر در یک مدل با پسوند AA مواجه شدید، باید ابتدا ببینید ولتاژ ورودی AC آن با مدار فرمان شما سازگار است و سپس محدوده ولتاژ و جریان خروجی را با بار مقایسه کنید.
معنی DD در رله SSR
DD معمولاً به معنی:
DC Input → DC Output
است.
در این نوع SSR، هم فرمان و هم بار از نوع DC هستند.
SSRهای مخصوص بار DC از نظر ساختار خروجی با مدلهای AC تفاوت دارند. برای مثال، SSRهای DC میتوانند از MOSFET در بخش خروجی استفاده کنند و رفتار آنها در قطع و وصل بار DC با SSRهای AC یکسان نیست.
بنابراین نباید یک SSR با خروجی AC را صرفاً به دلیل مناسب بودن جریان نامی، برای یک بار DC انتخاب کرد.

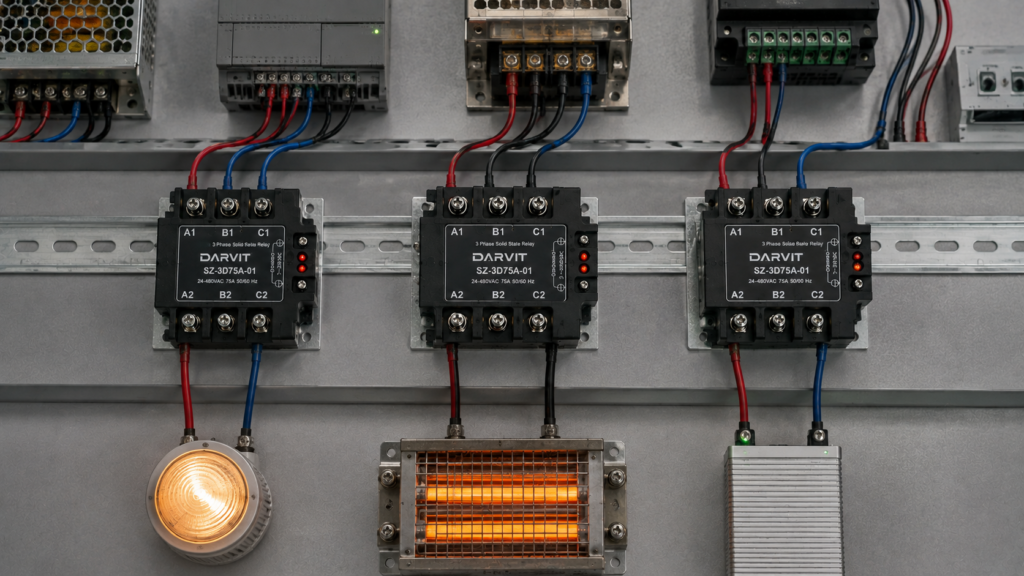

تفاوت SSR-DA، SSR-AA و SSR-DD چیست؟
اگر بخواهیم تفاوت این سه مدل را ساده کنیم، جدول زیر کاربردی است:
| مدل | نوع Input | نوع Output | کاربرد کلی |
|---|---|---|---|
| SSR-DA | DC | AC | کنترل بار AC با فرمان DC |
| SSR-AA | AC | AC | کنترل بار AC با فرمان AC |
| SSR-DD | DC | DC | کنترل بار DC با فرمان DC |
برای مثال، فرض کنید یک PLC خروجی 24V DC دارد و قرار است یک هیتر 220V AC را کنترل کند.
در این شرایط باید SSRای انتخاب شود که Input آن DC و Output آن AC باشد. در نامگذاری رایج، این ساختار با DA مشخص میشود.
اگر بار شما DC باشد، ساختار خروجی نیز باید برای DC طراحی شده باشد. در چنین شرایطی، SSR-DD در الگوی رایج گزینه مناسبتری برای بررسی خواهد بود.
البته این جدول فقط نوع ورودی و خروجی را مشخص میکند. برای انتخاب نهایی باید ولتاژ، جریان، نوع بار، شرایط حرارتی و سایر مشخصات دیتاشیت نیز بررسی شوند.
عدد روی کد رله SSR چه معنایی دارد؟
در بسیاری از مدلهای رایج، عدد موجود در نام محصول نشاندهنده جریان نامی خروجی است.
برای مثال:
SSR-40DA
در یک نامگذاری متداول، عدد 40 به جریان نامی 40 آمپر اشاره میکند.
اما این موضوع به معنی آن نیست که رله میتواند در هر شرایطی و بدون محدودیت حرارتی، بهصورت دائمی 40 آمپر را تحمل کند.
ظرفیت واقعی SSR به عواملی مانند دمای محیط، روش نصب، هیتسینک، تهویه و شرایط کاری بستگی دارد. بنابراین عدد آمپر روی بدنه نقطه شروع بررسی است، نه پایان آن.
ولتاژ Input و Output را چگونه بخوانیم؟
یکی از مهمترین بخشهای نحوه خواندن مشخصات رله SSR، تشخیص ولتاژ فرمان و ولتاژ بار است.
فرض کنید مشخصات یک SSR به شکل زیر باشد:
| مشخصه | مقدار نمونه |
|---|---|
| Input Voltage | 3-32V DC |
| Output Voltage | 24-380V AC |
| Rated Current | 25A |
در این مثال:
- 3 تا 32 ولت DC مربوط به فرمان Input است.
- 24 تا 380 ولت AC مربوط به مدار بار Output است.
- 25 آمپر جریان نامی خروجی در شرایط مشخصشده سازنده است.
بنابراین اگر کنترلر شما 24V DC خروجی دارد و بار شما با 220V AC کار میکند، باید این دو بخش را جداگانه با مشخصات SSR مقایسه کنید.
یک SSR ممکن است ورودی DC داشته باشد، اما خروجی AC یا DC آن کاملاً متفاوت باشد. به همین دلیل عبارتهایی مانند DC Input و AC Output اطلاعات مهمی برای انتخاب محصول هستند.
جریان نامی SSR چیست و چگونه باید آن را بررسی کنیم؟
جریان نامی یکی از شناختهشدهترین مشخصات رله SSR است و نشان میدهد خروجی رله برای عبور جریان بار تا چه محدودهای، تحت شرایط تعریفشده، طراحی شده است.
با این حال، انتخاب SSR فقط براساس جریان نامی اشتباه است.
فرض کنید بار شما در شرایط عادی 12 آمپر مصرف میکند و یک SSR با جریان نامی 25 آمپر در اختیار دارید. در نگاه اول انتخاب مناسب به نظر میرسد، اما هنوز باید چند سؤال پاسخ داده شود:
- بار مقاومتی است یا القایی؟
- جریان راهاندازی چقدر است؟
- SSR در چه دمایی کار میکند؟
- آیا به هیتسینک نیاز دارد؟
- بار چند بار در ساعت روشن و خاموش میشود؟
- جریان Surge رله چقدر است؟
برای بارهایی که هنگام راهاندازی جریان زیادی ایجاد میکنند، این موارد اهمیت بیشتری پیدا میکنند.
Input Current یا جریان ورودی SSR چیست؟
در دیتاشیت ممکن است علاوه بر Input Voltage با عبارت Input Current نیز روبهرو شوید.
این دو مشخصه یکی نیستند.
Input Voltage نشان میدهد برای فعال شدن ورودی SSR چه محدوده ولتاژی مورد نیاز است.
Input Current مقدار جریانی را نشان میدهد که مدار ورودی در شرایط مشخص مصرف میکند.
این موضوع هنگام اتصال SSR به PLC یا کنترلر اهمیت دارد، چون خروجی کنترلر باید بتواند جریان مورد نیاز ورودی SSR را تأمین کند.
در برخی SSRهای صنعتی، جریان ورودی بسیار کم است و امکان اتصال آنها به مدارهای کنترل الکترونیکی را فراهم میکند. مقدار دقیق آن باید از دیتاشیت مدل موردنظر خوانده شود.
Output Current و جریان نشتی SSR چیست؟
در قسمت خروجی، علاوه بر جریان نامی ممکن است با Leakage Current نیز روبهرو شوید.
جریان نشتی، جریانی کوچک است که ممکن است در حالت خاموش SSR نیز از بخش خروجی عبور کند. این ویژگی به ساختار نیمههادی SSR مربوط است و در بعضی کاربردها اهمیت بیشتری پیدا میکند.
برای مثال، اگر SSR یک بار حساس را کنترل کند، حتی جریان نشتی کوچک نیز ممکن است باعث شود مقداری ولتاژ روی بار باقی بماند یا یک لامپ LED بهصورت ضعیف روشن شود.
به همین دلیل، هنگام بررسی مشخصات فنی رله SSR برای بارهای حساس، بهتر است جریان نشتی نیز بررسی شود.

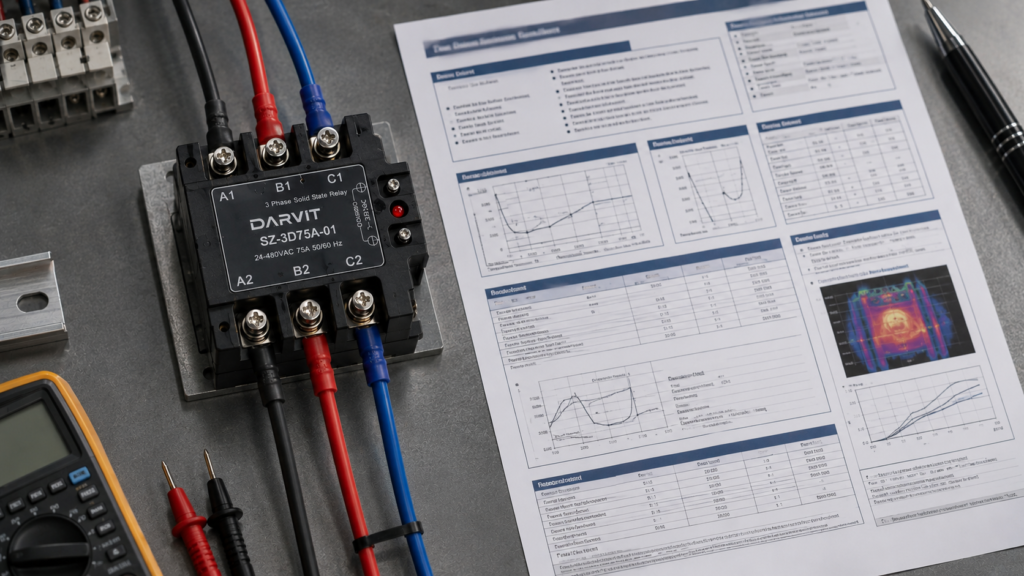

مشخصات دیگری که در دیتاشیت SSR باید بررسی کنیم
کد DA یا AA فقط اطلاعات اولیه را در اختیار ما قرار میدهد. برای انتخاب دقیق، چند مشخصه دیگر نیز اهمیت دارند.
جریان Surge
اگر بار در لحظه راهاندازی جریان بالایی ایجاد میکند، باید مقدار Surge Current SSR را بررسی کنید.
این موضوع برای بارهایی مانند موتورها، لامپهای رشتهای، ترانسفورماتورها و بعضی بارهای خازنی اهمیت بیشتری دارد.
برای آشنایی دقیقتر با این موضوع و تأثیر آن بر انتخاب SSR، مقاله «جریان هجومی چیست و چه تأثیری بر انتخاب رله SSR دارد؟» را هم ببینید.
افت ولتاژ خروجی
وقتی SSR روشن است، عنصر نیمههادی خروجی مقداری افت ولتاژ ایجاد میکند. عبور جریان از این بخش میتواند باعث تولید گرما شود.
به همین دلیل جریان بالا بدون در نظر گرفتن شرایط حرارتی میتواند مشکلساز شود.
نوع سوئیچینگ
در SSRهای AC ممکن است با مدلهایی مانند Zero Cross یا Random Turn-On مواجه شوید.
در Zero Cross، مدار خروجی در نزدیکی عبور ولتاژ AC از صفر روشن میشود، در حالی که SSR نوع Random میتواند بدون مدار تشخیص عبور از صفر، خروجی را پس از دریافت فرمان فعال کند.
انتخاب بین این روشها باید براساس نوع بار و کاربرد انجام شود.
در SSRهای AC معمولاً با دو روش مهم یعنی Zero Cross و Random Turn-On روبهرو میشویم که هرکدام زمان متفاوتی برای وصل شدن خروجی دارند.
زمان پاسخ
زمان پاسخ مشخص میکند SSR با چه سرعتی نسبت به تغییر سیگنال ورودی واکنش نشان میدهد. مقدار دقیق این پارامتر به طراحی و مدل SSR بستگی دارد.
ولتاژ ایزولاسیون
این مشخصه ظرفیت عایقی بین بخشهای مختلف رله را در شرایط آزمون مشخص نشان میدهد و در کاربردهای صنعتی اهمیت دارد.

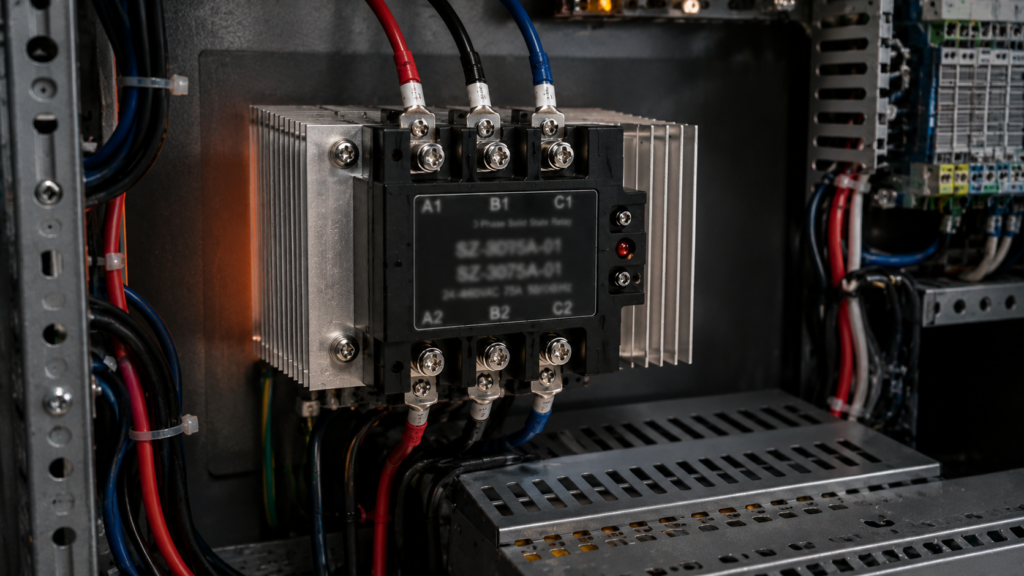

دمای کاری و هیتسینک
SSR هنگام عبور جریان گرما تولید میکند. در جریانهای بالاتر، دفع این گرما اهمیت بیشتری پیدا میکند و ممکن است استفاده از هیتسینک ضروری باشد.

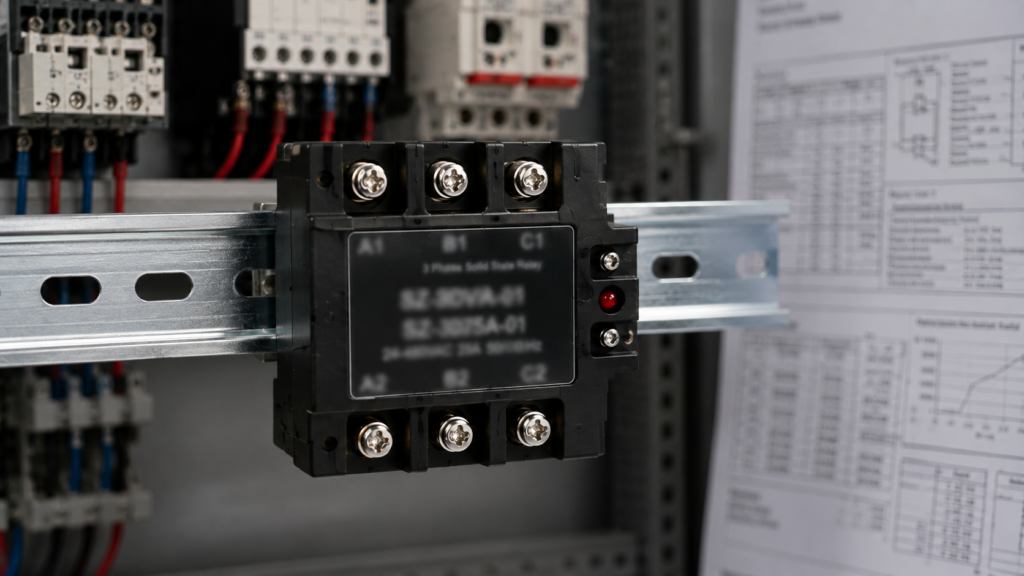

چگونه کد رله SSR را مرحلهبهمرحله بخوانیم؟
فرض کنید روی رله عبارت زیر درج شده باشد:
SSR-40DA
برای خواندن این کد، ابتدا عدد و سپس حروف را بررسی کنید.
40: در بسیاری از مدلها نشاندهنده جریان نامی خروجی است.
D: در الگوی رایج به ورودی DC اشاره دارد.
A: در همان الگو نشاندهنده خروجی AC است.
بنابراین میتوان این مدل را بهصورت زیر تفسیر کرد:
SSR-40DA = ورودی DC + خروجی AC + جریان نامی 40A در شرایط مشخص سازنده
اما اینجا یک نکته مهم وجود دارد: این تفسیر باید با دیتاشیت همان محصول تأیید شود. برخی سازندگان ساختار نامگذاری خاص خود را دارند و ممکن است حروف اضافه یا ترتیب متفاوتی در مدل استفاده کنند.
پس بهترین روش کد خوانی رله SSR این است که کد روی بدنه را به عنوان راهنمای اولیه ببینیم و سپس اطلاعات را با دیتاشیت تطبیق دهیم.

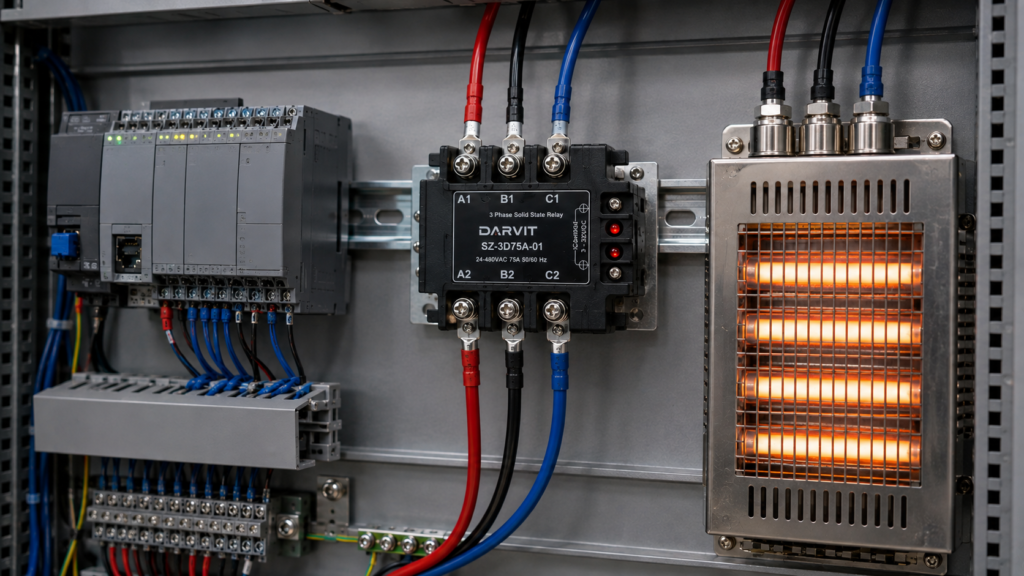

یک مثال برای انتخاب بین DA، AA و DD
فرض کنید یک سیستم کنترل دما دارید.
کنترلر دما خروجی 24V DC دارد و قرار است یک المنت 220V AC را روشن و خاموش کند.
در این حالت:
فرمان: DC
بار: AC
بنابراین از نظر نوع Input و Output باید سراغ ساختاری بروید که DC Input و AC Output داشته باشد؛ یعنی در نامگذاری رایج DA.
اگر کنترلر شما خروجی AC داشته باشد و بار همچنان AC باشد، ساختار AA در دسته مناسب برای بررسی قرار میگیرد.
اگر هر دو بخش فرمان و بار DC باشند، باید SSR دارای DC Input و DC Output انتخاب شود که در نامگذاری رایج با DD شناخته میشود.
این مثال ساده نشان میدهد چرا تشخیص Input و Output قبل از بررسی آمپر اهمیت دارد.
رله SSR دارویت را چگونه از روی مشخصات انتخاب کنیم؟
اگر قصد خرید رله SSR دارویت را دارید، بهتر است همین مراحل را برای مدل موردنظر انجام دهید.
ابتدا نوع مدل و کد محصول را بررسی کنید. سپس این موارد را با نیاز مدار مقایسه کنید:
- نوع Input
- محدوده ولتاژ Input
- نوع Output
- محدوده ولتاژ Output
- جریان نامی
- جریان نشتی
- جریان Surge
- نوع سوئیچینگ
- دمای کاری
- نیاز به هیتسینک
برای مثال، اگر کنترلر شما 24V DC خروجی دارد و بار 220V AC است، باید مدلی انتخاب شود که ورودی DC و خروجی AC داشته باشد.
در مرحله بعد، جریان واقعی بار، جریان راهاندازی و شرایط حرارتی نیز باید بررسی شوند.
بنابراین هنگام انتخاب رله SSR دارویت نیز بهتر است تصمیمگیری را فقط به عددی مانند «40 آمپر» محدود نکنید و مشخصات کامل همان مدل را با شرایط واقعی مدار تطبیق دهید.
اشتباهات رایج هنگام خواندن مشخصات SSR
اشتباه گرفتن Input و Output
Input مربوط به مدار فرمان و Output مربوط به مدار بار است. این دو بخش ممکن است ولتاژ و نوع جریان کاملاً متفاوتی داشته باشند.
انتخاب SSR فقط براساس عدد آمپر
جریان نامی مهم است، اما نوع بار، جریان هجومی، دما و شرایط نصب نیز باید بررسی شوند.
تصور اینکه DA، AA و DD در همه برندها دقیقاً یک معنی دارند
این کدگذاری در بسیاری از SSRهای رایج به شکل Input → Output استفاده میشود، اما یک استاندارد نامگذاری اجباری برای تمام سازندگان نیست. دیتاشیت همان مدل مرجع نهایی است.
استفاده از SSR خروجی AC برای بار DC
SSR مخصوص بار AC را نباید صرفاً براساس جریان نامی برای مدار DC استفاده کرد. نوع خروجی باید با نوع بار سازگار باشد.
بیتوجهی به شرایط حرارتی
ممکن است SSR از نظر ولتاژ و جریان مناسب باشد، اما نصب نامناسب یا دفع حرارت ناکافی باعث افزایش دمای آن شود.
نادیده گرفتن جریان هجومی
برای بعضی بارها، جریان لحظه راهاندازی بسیار بیشتر از جریان عادی است. در چنین شرایطی مشخصات Surge و جریان هجومی باید بررسی شوند.
چگونه مشخصات یک SSR را سریع بررسی کنیم؟
اگر بخواهیم تمام این مراحل را به یک چکلیست کوتاه تبدیل کنیم، قبل از خرید یا نصب SSR این ترتیب را دنبال کنید:
۱. نوع فرمان را مشخص کنید: AC یا DC؟
۲. نوع بار را مشخص کنید: AC یا DC؟
۳. Input SSR را بررسی کنید: آیا با خروجی کنترلر سازگار است؟
۴. Output SSR را بررسی کنید: آیا برای نوع و ولتاژ بار مناسب است؟
۵. جریان نامی را بررسی کنید: آیا برای جریان کاری بار کافی است؟
۶. جریان هجومی را بررسی کنید: آیا SSR توان تحمل شرایط راهاندازی را دارد؟
۷. شرایط حرارتی را بررسی کنید: آیا به هیتسینک نیاز است؟
۸. دیتاشیت را بررسی کنید: آیا تمام مشخصات مدل با کاربرد واقعی مطابقت دارد؟
این روش ساده کمک میکند انتخاب SSR از یک مقایسه سطحی بین چند عدد و کد، به یک انتخاب فنی و قابلاعتماد تبدیل شود.
جمعبندی؛ مشخصات رله SSR را چگونه بخوانیم؟
برای خواندن مشخصات رله SSR نباید فقط به عدد آمپر یا نام مدل توجه کرد. ابتدا باید Input و Output را از یکدیگر جدا کنیم و سپس نوع سیگنال فرمان و نوع بار را مشخص کنیم.
در الگوی نامگذاری رایج:
- DA: ورودی DC و خروجی AC
- AA: ورودی AC و خروجی AC
- DD: ورودی DC و خروجی DC
حرف اول معمولاً نوع Input و حرف دوم نوع Output را نشان میدهد. با این حال، چون روش نامگذاری بین سازندگان میتواند متفاوت باشد، برای انتخاب نهایی باید دیتاشیت همان مدل بررسی شود.
بعد از تشخیص نوع ورودی و خروجی، باید ولتاژ، جریان نامی، جریان هجومی، جریان نشتی، Surge، نوع سوئیچینگ، دمای کاری و شرایط دفع حرارت را نیز بررسی کنید.
در نتیجه، کد رله SSR فقط نقطه شروع انتخاب است. انتخاب صحیح زمانی انجام میشود که مشخصات کامل رله با کنترلر، نوع بار و شرایط واقعی مدار مطابقت داشته باشد.
سوالات متداول درباره مشخصات رله SSR
معنی DA در رله SSR چیست؟
در نامگذاری رایج، DA به معنی ورودی DC و خروجی AC است. یعنی SSR با یک سیگنال DC کنترل میشود و یک بار AC را سوئیچ میکند.
معنی AA در رله SSR چیست؟
AA معمولاً به معنی ورودی AC و خروجی AC است. محدوده دقیق ولتاژ ورودی و خروجی باید از دیتاشیت مدل موردنظر بررسی شود.
معنی DD در رله SSR چیست؟
DD در بسیاری از مدلها به معنی ورودی DC و خروجی DC است و برای کنترل بارهای DC با سیگنال فرمان DC استفاده میشود.
Input و Output در رله SSR چه تفاوتی دارند؟
Input بخش فرمان SSR است و سیگنال کنترل را دریافت میکند. Output در مسیر مدار بار قرار میگیرد و وظیفه سوئیچ کردن بار را بر عهده دارد.
آیا از روی کد SSR میتوان تمام مشخصات آن را فهمید؟
خیر. کد مدل معمولاً اطلاعات اولیهای مانند نوع Input و Output یا جریان نامی را مشخص میکند، اما برای انتخاب دقیق باید دیتاشیت همان مدل را بررسی کرد؛ چون نامگذاری و جزئیات فنی بین سازندگان مختلف میتواند متفاوت باشد.
