انواع کلید مینیاتوری؛ تفاوت تک پل، دو پل، سه پل و چهار پل

کلید مینیاتوری یکی از تجهیزات پرکاربرد حفاظتی در مدارهای برق است. این کلید در زمان اضافه بار یا اتصال کوتاه، مدار را قطع می‌کند. با این حال، همه کلیدهای مینیاتوری از نظر تعداد پل یکسان نیستند.

مدل‌های تک پل، دو پل، سه پل و چهار پل برای شرایط مختلف استفاده می‌شوند. نوع مدار، تعداد هادی‌ها و نحوه توزیع برق در انتخاب درست آن‌ها اهمیت دارد.

در این مقاله انواع کلید مینیاتوری را بر اساس تعداد پل بررسی می‌کنیم. تفاوت کلید مینیاتوری تک پل، دو پل، سه پل و چهار پل را نیز توضیح می‌دهیم. در پایان، معیارهای مهم برای انتخاب MCB مناسب را بررسی خواهیم کرد.

کلید مینیاتوری چیست؟

کلید مینیاتوری یا MCB یک وسیله حفاظتی برای مدارهای الکتریکی است. وظیفه اصلی آن محافظت از سیم‌ها و تجهیزات در برابر جریان بیش از حد مجاز است.

MCB معمولاً از دو مکانیزم برای قطع جریان استفاده می‌کند. مکانیزم حرارتی در برابر اضافه بار عمل می‌کند. بخش مغناطیسی نیز برای قطع سریع مدار هنگام اتصال کوتاه به کار می‌رود.

اگر می‌خواهید با ساختار و نحوه عملکرد این تجهیز بیشتر آشنا شوید، پیشنهاد می‌کنیم مقاله کلید مینیاتوری چیست؟ را نیز مطالعه کنید.

منظور از پل در کلید مینیاتوری چیست؟

پل در کلید مینیاتوری به یک مسیر مستقل برای عبور جریان گفته می‌شود. این مسیر می‌تواند توسط مکانیزم کلید قطع و وصل شود.

به زبان ساده، تعداد پل‌ها مشخص می‌کند که کلید چند مسیر الکتریکی را کنترل می‌کند. به همین دلیل، تفاوت MCB تک پل و دو پل فقط به ظاهر یا اندازه کلید مربوط نیست.

تعداد پل روی نحوه استفاده از کلید در مدار نیز تأثیر دارد. مدل‌های 1P، 2P، 3P و 4P از پیکربندی‌های رایج در کلیدهای مینیاتوری هستند.

انواع کلید مینیاتوری بر اساس تعداد پل

کلیدهای مینیاتوری را می‌توان از نظر تعداد پل به چند گروه اصلی تقسیم کرد:

• کلید مینیاتوری تک پل یا 1P
• کلید مینیاتوری دو پل یا 2P
• کلید مینیاتوری سه پل یا 3P
• کلید مینیاتوری چهار پل یا 4P

هر کدام از این مدل‌ها برای ساختار مشخصی از مدار طراحی شده‌اند. بنابراین تعداد پل باید متناسب با نوع سیستم برق و نیاز مدار انتخاب شود.

کلید مینیاتوری تک پل چیست؟

کلید مینیاتوری تک پل یا 1P برای مدارهایی استفاده می‌شود که نیاز به کنترل و حفاظت یک مسیر دارند. این مدل یکی از رایج‌ترین انواع MCB در تابلوهای برق است.

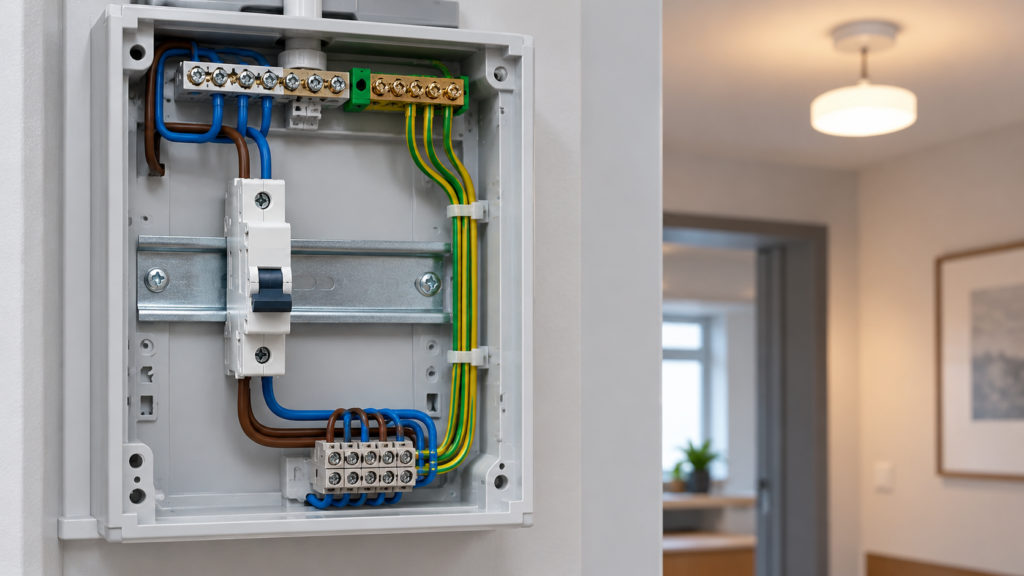

در بسیاری از مدارهای تک‌فاز، کلید تک پل برای حفاظت از مسیر فاز استفاده می‌شود. با عبور جریان از کلید، مدار در برابر اضافه بار و اتصال کوتاه محافظت خواهد شد.

کاربرد کلید مینیاتوری تک پل

مدل تک پل در مدارهای روشنایی و بسیاری از مدارهای پریز کاربرد دارد. استفاده از آن باعث می‌شود مسیر موردنظر در برابر جریان بیش از حد محافظت شود.

برای مشاهده مدل‌های موجود می‌توانید به صفحه خرید کلید مینیاتوری تکفاز مراجعه کنید.

تک پل بودن به‌تنهایی برای انتخاب یک MCB کافی نیست. جریان نامی، تیپ قطع، قدرت قطع و ولتاژ نامی نیز باید بررسی شوند.

کلید مینیاتوری دو پل چیست؟

کلید مینیاتوری دو پل یا 2P دارای دو مسیر است. این مدل در برخی مدارهای تک‌فاز برای قطع هم‌زمان دو مسیر مورد استفاده قرار می‌گیرد.

یکی از کاربردهای مهم MCB دو پل، مدارهایی است که در آن‌ها لازم است فاز و نول هم‌زمان از مدار جدا شوند. البته نوع اتصال و عملکرد هر پل به طراحی مدار و مشخصات محصول بستگی دارد.

تفاوت کلید تک پل و دو پل

تعداد مسیرهای قابل قطع، مهم‌ترین تفاوت این دو مدل است. MCB تک پل یک مسیر را کنترل می‌کند. مدل دو پل نیز امکان کنترل دو مسیر را در یک تجهیز فراهم می‌کند.

از این رو، انتخاب بین MCB تک پل و دو پل باید بر اساس ساختار مدار انجام شود. تعداد سیم‌ها به‌تنهایی معیار مناسبی برای انتخاب نیست.

کلید مینیاتوری سه پل چیست؟

کلید مینیاتوری سه پل یا 3P بیشتر برای مدارهای سه‌فاز استفاده می‌شود. این مدل سه مسیر مستقل را در یک تجهیز در اختیار مدار قرار می‌دهد.

در سیستم‌های سه‌فاز، استفاده از کلید مناسب باعث می‌شود حفاظت و قطع فازها به شکل هماهنگ‌تری انجام شود. همین ویژگی باعث شده است MCB سه پل در تابلوهای صنعتی و توزیع برق کاربرد زیادی داشته باشد.

کاربرد کلید مینیاتوری سه پل

تابلوهای توزیع، مدارهای موتور و بسیاری از تجهیزات صنعتی از MCB سه پل استفاده می‌کنند. البته انتخاب مدل مناسب تنها با توجه به سه‌فاز بودن مدار انجام نمی‌شود.

جریان نامی، تیپ قطع، قدرت قطع و ولتاژ نیز باید متناسب با شرایط مدار باشند.

برای بررسی مدل‌های موجود می‌توانید صفحه خرید کلید مینیاتوری سه فاز را مشاهده کنید.

کلید مینیاتوری چهار پل چیست؟

کلید مینیاتوری چهار پل یا 4P دارای چهار مسیر است. چنین مدلی در مدارهایی کاربرد دارد که علاوه بر سه فاز، نیاز به کنترل یا قطع مسیر چهارم نیز وجود دارد.

یکی از موارد استفاده آن، برخی سیستم‌های سه‌فاز چهار سیمه است. در این ساختار علاوه بر سه فاز، مسیر نول نیز وجود دارد.

با این حال، وجود نول به‌تنهایی به معنی الزام استفاده از کلید چهار پل نیست. نوع سیستم، نحوه سیم‌کشی و الزامات حفاظتی باید قبل از انتخاب بررسی شوند.

تفاوت کلید تک پل، دو پل، سه پل و چهار پل چیست؟

مهم‌ترین تفاوت این کلیدها به تعداد مسیرهایی مربوط می‌شود که در اختیار مدار قرار می‌دهند.

این جدول یک راهنمای کلی است. انتخاب نهایی باید بر اساس نقشه مدار و مشخصات فنی کلید انجام شود.

تفاوت MCB تک پل و دو پل چیست؟

تعداد مسیرهای قطع‌شونده، اصلی‌ترین تفاوت MCB تک پل و دو پل است. در مدل تک پل یک مسیر توسط کلید کنترل می‌شود. مدل دو پل نیز دو مسیر را در یک تجهیز قرار می‌دهد.

در مدارهای تک‌فاز ممکن است هر دو مدل کاربرد داشته باشند. تفاوت اصلی به نیاز مدار برای قطع یک یا دو مسیر برمی‌گردد.

به همین دلیل، نمی‌توان گفت کلید دو پل همیشه گزینه بهتری است. هر مدل باید متناسب با طراحی مدار انتخاب شود.

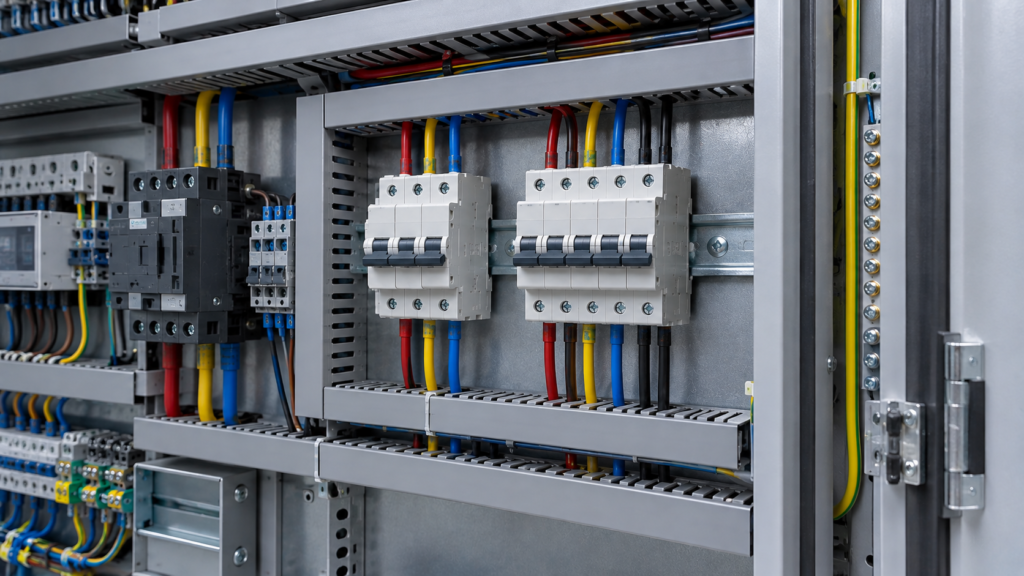

تفاوت کلید سه پل و چهار پل چیست؟

کلید سه پل سه مسیر را کنترل می‌کند. در مقابل، مدل چهار پل یک مسیر اضافی در اختیار مدار قرار می‌دهد.

مدل 3P معمولاً برای مدارهای سه‌فاز کاربرد دارد. مدل 4P نیز در برخی سیستم‌های سه‌فاز چهار سیمه استفاده می‌شود.

اگر طراحی مدار به قطع مسیر چهارم نیاز داشته باشد، MCB چهار پل می‌تواند انتخاب مناسبی باشد. در غیر این صورت، استفاده از مدل چهار پل لزوماً مزیت بیشتری ایجاد نمی‌کند.

آیا تعداد پل روی آمپراژ کلید مینیاتوری تأثیر دارد؟

تعداد پل و جریان نامی دو مشخصه متفاوت هستند. برای مثال، یک کلید 16 آمپر می‌تواند در پیکربندی‌های مختلف مانند 1P، 2P یا 3P تولید شود.

عدد 16 آمپر به جریان نامی هر مسیر طبق مشخصات محصول مربوط است. تعداد پل نیز تعداد مسیرهایی را مشخص می‌کند که کلید در اختیار مدار قرار می‌دهد.

بنابراین هنگام خرید کلید مینیاتوری نباید فقط به آمپراژ توجه کرد. تعداد پل نیز باید با ساختار مدار هماهنگ باشد.

آیا تیپ کلید مینیاتوری در همه پل‌ها یکسان است؟

تعداد پل و تیپ قطع دو ویژگی جداگانه هستند. یک کلید می‌تواند تک پل باشد و تیپ C داشته باشد. نمونه دیگری نیز ممکن است سه پل و تیپ C باشد.

تیپ‌های B، C و D به مشخصه عملکرد بخش مغناطیسی کلید مربوط هستند. این مشخصه با تعداد پل ارتباط مستقیمی ندارد.

برای مثال، ممکن است یک MCB سه پل با تیپ C تولید شود. در مقابل، یک مدل تک پل نیز می‌تواند تیپ C داشته باشد.

پس هنگام انتخاب کلید باید تعداد پل و تیپ قطع را به‌صورت جداگانه بررسی کنید.

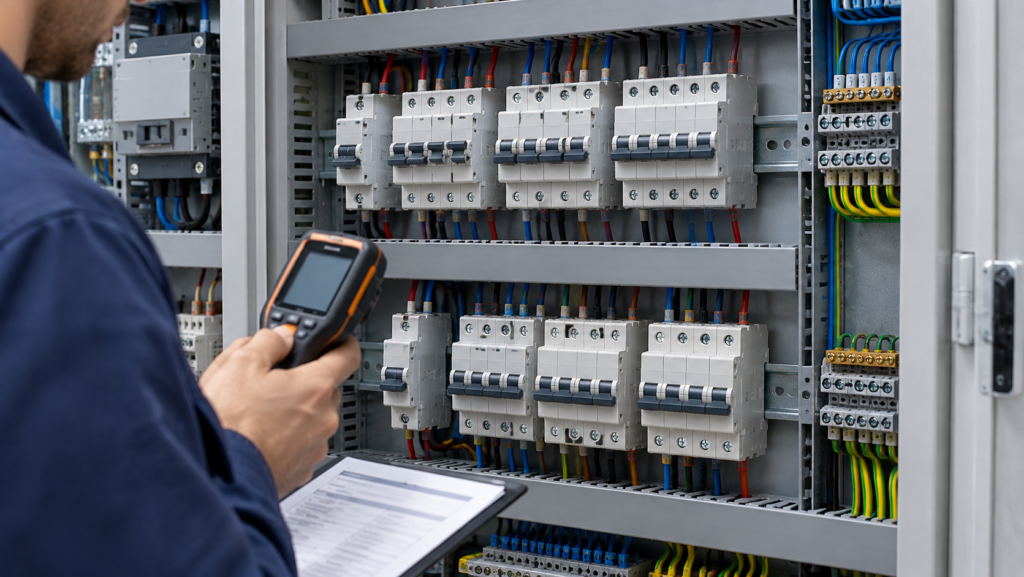

کلید مینیاتوری را بر اساس چه مشخصاتی انتخاب کنیم؟

تعداد پل تنها یکی از معیارهای انتخاب MCB است. برای انتخاب صحیح، چند مشخصه دیگر نیز باید بررسی شوند.

1. تعداد پل

ابتدا نوع مدار را مشخص کنید. سپس تعداد مسیرهایی را که باید توسط کلید کنترل یا قطع شوند بررسی کنید.

برای مدارهای مختلف ممکن است MCB تک پل، دو پل، سه پل یا چهار پل موردنیاز باشد.

2. جریان نامی

جریان نامی کلید باید با شرایط مدار هماهنگ باشد. انتخاب آمپراژ نامناسب می‌تواند باعث عملکرد نادرست سیستم حفاظتی شود.

در این مرحله باید جریان مصرف‌کننده، ظرفیت سیم و کابل و شرایط کاری مدار را در نظر گرفت.

3. تیپ قطع

تیپ قطع، رفتار بخش مغناطیسی کلید را مشخص می‌کند. تیپ‌های B، C و D از مدل‌های رایج در MCB هستند.

انتخاب تیپ مناسب به نوع بار و جریان راه‌اندازی تجهیزات بستگی دارد. بنابراین بهتر است این مشخصه بر اساس شرایط واقعی مدار انتخاب شود.

4. قدرت قطع

قدرت قطع نشان می‌دهد کلید تا چه مقدار جریان اتصال کوتاه را می‌تواند به‌صورت ایمن قطع کند.

این مقدار باید با جریان اتصال کوتاه احتمالی در محل نصب هماهنگ باشد. در پروژه‌های صنعتی، بررسی این پارامتر اهمیت بیشتری پیدا می‌کند.

5. ولتاژ نامی

ولتاژ نامی MCB باید با ولتاژ سیستم برق سازگار باشد. همچنین تعداد پل و نحوه اتصال کلید نیز باید با سیستم موردنظر هماهنگ باشد.

مشخصات درج‌شده روی بدنه و کاتالوگ سازنده، مرجع مناسبی برای بررسی این مورد هستند.

6. شرایط نصب

شرایط محیطی نیز می‌تواند روی انتخاب کلید تأثیر بگذارد. دمای محیط، نوع تابلو، نحوه نصب و میزان تهویه از موارد مهم هستند.

در نصب‌های پرتراکم، شرایط حرارتی تابلو اهمیت بیشتری پیدا می‌کند. به همین دلیل بهتر است دستورالعمل سازنده نیز بررسی شود.

اشتباهات رایج در انتخاب تعداد پل MCB

یکی از اشتباهات رایج، انتخاب کلید فقط بر اساس آمپراژ است. عدد آمپر به‌تنهایی مشخص نمی‌کند که یک کلید برای مدار مناسب است.

اشتباه دیگر، در نظر گرفتن تعداد سیم‌ها به‌عنوان تنها معیار انتخاب است. ساختار مدار و نحوه قطع هادی‌ها نیز اهمیت دارد.

گاهی نیز تصور می‌شود کلید چهار پل همیشه از مدل سه پل بهتر است. چنین برداشتی درست نیست. تعداد پل باید بر اساس نیاز واقعی مدار انتخاب شود.

کدام کلید مینیاتوری برای مدار تک‌فاز مناسب است؟

در مدارهای تک‌فاز می‌توان از MCB تک پل یا دو پل استفاده کرد. انتخاب بین این دو مدل به نحوه طراحی مدار و نیاز به قطع مسیرها بستگی دارد.

اگر تنها یک مسیر باید توسط کلید کنترل شود، مدل تک پل می‌تواند گزینه مناسبی باشد. در مدارهایی که قطع هم‌زمان دو مسیر موردنیاز است، مدل دو پل کاربرد بیشتری دارد.

علاوه بر تعداد پل، جریان نامی، تیپ قطع، قدرت قطع و ولتاژ نیز باید بررسی شوند.

کدام کلید مینیاتوری برای مدار سه‌فاز مناسب است؟

برای بسیاری از مدارهای سه‌فاز، کلید مینیاتوری سه پل گزینه رایجی است. این مدل امکان کنترل سه مسیر را در یک تجهیز فراهم می‌کند.

در برخی سیستم‌های سه‌فاز چهار سیمه، ممکن است مدل چهار پل موردنیاز باشد. انتخاب نهایی باید با توجه به ساختار سیستم و الزامات حفاظتی انجام شود.

بنابراین صرفاً سه‌فاز بودن مدار برای تعیین تعداد پل کافی نیست. نقشه مدار و نحوه اتصال هادی‌ها نیز باید بررسی شود.

جمع‌بندی؛ کدام نوع کلید مینیاتوری را انتخاب کنیم؟

انواع کلید مینیاتوری از نظر تعداد پل به مدل‌های تک پل، دو پل، سه پل و چهار پل تقسیم می‌شوند. هر مدل برای ساختار مشخصی از مدار مناسب است.

مدل تک پل بیشتر در مدارهای تک‌فاز و برای کنترل یک مسیر استفاده می‌شود. مدل دو پل امکان قطع دو مسیر را فراهم می‌کند. کلید سه پل برای بسیاری از مدارهای سه‌فاز کاربرد دارد. مدل چهار پل نیز در برخی سیستم‌های سه‌فاز چهار سیمه مورد استفاده قرار می‌گیرد.

برای انتخاب MCB مناسب، فقط به تعداد پل توجه نکنید. جریان نامی، تیپ قطع، قدرت قطع، ولتاژ نامی و شرایط نصب نیز باید بررسی شوند.

در نهایت، بهترین کلید مینیاتوری مدلی است که با ساختار مدار، مشخصات بار و الزامات حفاظتی سیستم هماهنگ باشد.

سوالات متداول

کلید مینیاتوری تک پل چیست؟

کلید تک پل یا 1P یک مسیر الکتریکی را کنترل و حفاظت می‌کند. این مدل در بسیاری از مدارهای تک‌فاز کاربرد دارد.

تفاوت کلید تک پل و دو پل چیست؟

مدل تک پل یک مسیر را کنترل می‌کند. مدل دو پل امکان کنترل و قطع دو مسیر را در یک تجهیز فراهم می‌کند.

کلید مینیاتوری سه پل برای چه مداری مناسب است؟

MCB سه پل بیشتر برای مدارهای سه‌فاز استفاده می‌شود. البته جریان نامی و سایر مشخصات فنی نیز باید با مدار هماهنگ باشند.

کلید چهار پل چه کاربردی دارد؟

کلید چهار پل چهار مسیر را در اختیار مدار قرار می‌دهد. این مدل در برخی سیستم‌های سه‌فاز چهار سیمه کاربرد دارد.

آیا تعداد پل روی آمپراژ MCB تأثیر دارد؟

خیر. تعداد پل و جریان نامی دو مشخصه جداگانه هستند. یک کلید 16 آمپر می‌تواند در پیکربندی‌های مختلف تولید شود.

آیا تیپ C فقط برای کلیدهای سه پل است؟

خیر. تیپ قطع به تعداد پل وابسته نیست. برای مثال، MCB تک پل و سه پل هر دو می‌توانند با تیپ C تولید شوند.
