تفاوت کلید مینیاتوری تک فاز و سه فاز چیست؟

کلید مینیاتوری یکی از تجهیزات اصلی برای حفاظت از مدارهای برق است. این تجهیز در برابر اضافه بار و اتصال کوتاه از مدار محافظت می‌کند.

با این حال، شرایط مدارهای تک‌فاز و سه‌فاز یکسان نیست. تعداد فازها، نحوه توزیع برق و نوع مصرف‌کننده در این دو سیستم تفاوت دارد.

به همین دلیل، انتخاب کلید مینیاتوری مناسب نیز باید با توجه به نوع مدار انجام شود. در این مقاله تفاوت کلید مینیاتوری تک فاز و سه فاز را بررسی می‌کنیم.

همچنین تفاوت MCB تک‌فاز و سه‌فاز، تعداد پل، کاربرد، آمپراژ و نکات مهم انتخاب آن‌ها را توضیح خواهیم داد.

کلید مینیاتوری تک فاز و سه فاز چه تفاوتی دارند؟

مهم‌ترین تفاوت این دو کلید به نوع مداری مربوط می‌شود که برای آن استفاده می‌شوند.

مدار تک‌فاز معمولاً یک فاز و یک نول دارد. این نوع مدار در بسیاری از ساختمان‌های مسکونی و مدارهای عمومی کاربرد دارد.

در مقابل، مدار سه‌فاز از سه فاز تشکیل می‌شود. این سیستم بیشتر در تجهیزات صنعتی، موتورهای سه‌فاز و برخی تابلوهای توزیع استفاده می‌شود.

بنابراین کلید مینیاتوری تک‌فاز و سه‌فاز از نظر ساختار مدار، تعداد مسیرهای تحت حفاظت و کاربرد با یکدیگر تفاوت دارند.

MCB تک‌فاز و سه‌فاز از نظر ساختار مدار و نحوه استفاده تفاوت‌هایی دارند. اگر می‌خواهید ابتدا با عملکرد و ساختار این تجهیز آشنا شوید، پیشنهاد می‌کنیم مقاله کلید مینیاتوری چیست؟ را نیز مطالعه کنید.

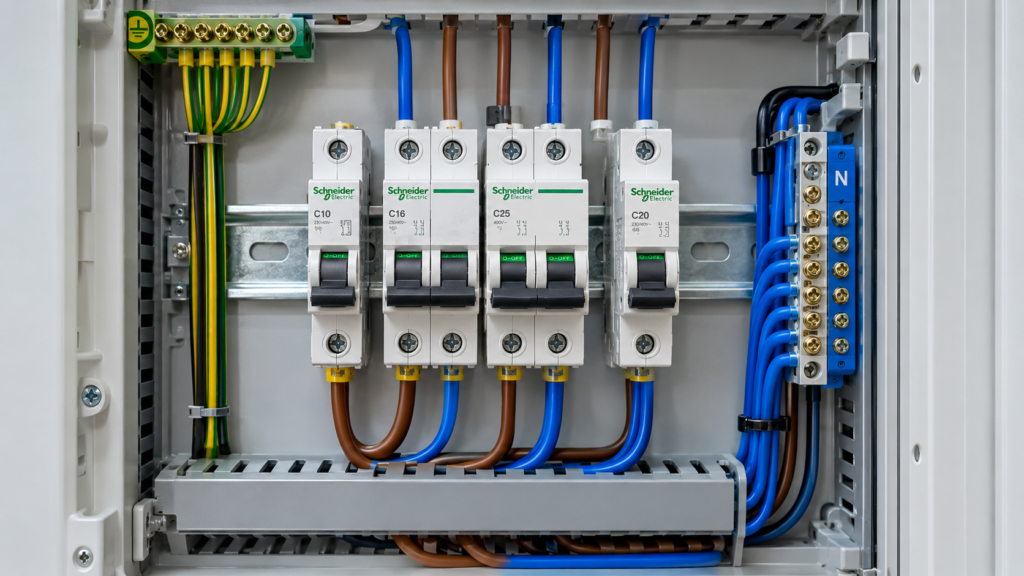

کلید مینیاتوری تک فاز چیست؟

کلید مینیاتوری تک‌فاز برای حفاظت از مدارهای تک‌فاز استفاده می‌شود. این مدارها معمولاً برای روشنایی، پریزها و بسیاری از تجهیزات برقی ساختمان کاربرد دارند.

مدل مورد استفاده می‌تواند تک پل یا دو پل باشد. انتخاب بین این دو مدل به نحوه سیم‌کشی و نیاز مدار برای قطع مسیرها بستگی دارد.

برای مثال، در برخی مدارهای تک‌فاز از MCB تک پل برای حفاظت مسیر فاز استفاده می‌شود. در برخی مدارها نیز قطع هم‌زمان دو مسیر موردنیاز است.

اگر می‌خواهید مدل‌های متنوع را بررسی کنید، می‌توانید به صفحه خرید کلید مینیاتوری تکفاز موجود در سایت نور و نیرو مراجعه کنید.

کلید مینیاتوری سه فاز چیست؟

کلید مینیاتوری سه‌فاز برای مدارهایی استفاده می‌شود که دارای سه فاز هستند. این مدل در تابلوهای برق صنعتی و مدارهای سه‌فاز کاربرد زیادی دارد.

MCB سه پل یکی از مدل‌های رایج برای مدارهای سه‌فاز است. هر پل وظیفه کنترل و حفاظت یک مسیر را بر عهده دارد.

در برخی سیستم‌ها ممکن است به قطع مسیر چهارم نیز نیاز باشد. در چنین شرایطی، بسته به طراحی سیستم، استفاده از کلید چهار پل می‌تواند مطرح شود.

برای مشاهده مدل‌های موجود می‌توانید صفحه خرید کلید مینیاتوری سه فاز را نیز بررسی کنید.

تفاوت کلید مینیاتوری تک فاز و سه فاز از نظر تعداد پل

تعداد پل یکی از مشخصه‌های مهم هنگام مقایسه MCB تک‌فاز و سه‌فاز است.

در مدارهای تک‌فاز، کلیدهای 1P و 2P کاربرد زیادی دارند. مدل 1P یک مسیر را کنترل می‌کند. مدل 2P نیز امکان قطع دو مسیر را در یک تجهیز فراهم می‌کند.

برای مدارهای سه‌فاز، مدل 3P گزینه رایجی است. این کلید سه مسیر را به‌صورت هم‌زمان در اختیار مدار قرار می‌دهد.

در برخی مدارهای سه‌فاز چهار سیمه نیز مدل 4P کاربرد دارد. با این حال، استفاده از کلید چهار پل همیشه ضروری نیست و باید با توجه به طراحی مدار مشخص شود.

اگر می‌خواهید تفاوت انواع MCB را دقیق‌تر بررسی کنید، پیشنهاد می‌کنیم مقاله انواع کلید مینیاتوری را نیز مطالعه کنید.

تفاوت MCB تک فاز و سه فاز از نظر ساختار مدار

مدار تک‌فاز و سه‌فاز از نظر تعداد فازها با یکدیگر متفاوت هستند. همین موضوع روی انتخاب کلید حفاظتی تأثیر می‌گذارد.

در یک مدار تک‌فاز، یک فاز برای تأمین انرژی مصرف‌کننده استفاده می‌شود. مسیر نول نیز برای تکمیل مدار وجود دارد.

در مدار سه‌فاز، سه فاز در اختیار سیستم قرار دارد. بار می‌تواند بین فازها توزیع شود یا یک مصرف‌کننده سه‌فاز از آن‌ها استفاده کند.

به همین دلیل، کلید مینیاتوری مورد استفاده باید با ساختار سیستم سازگار باشد. استفاده از کلید نامتناسب می‌تواند عملکرد حفاظتی مدار را دچار مشکل کند.

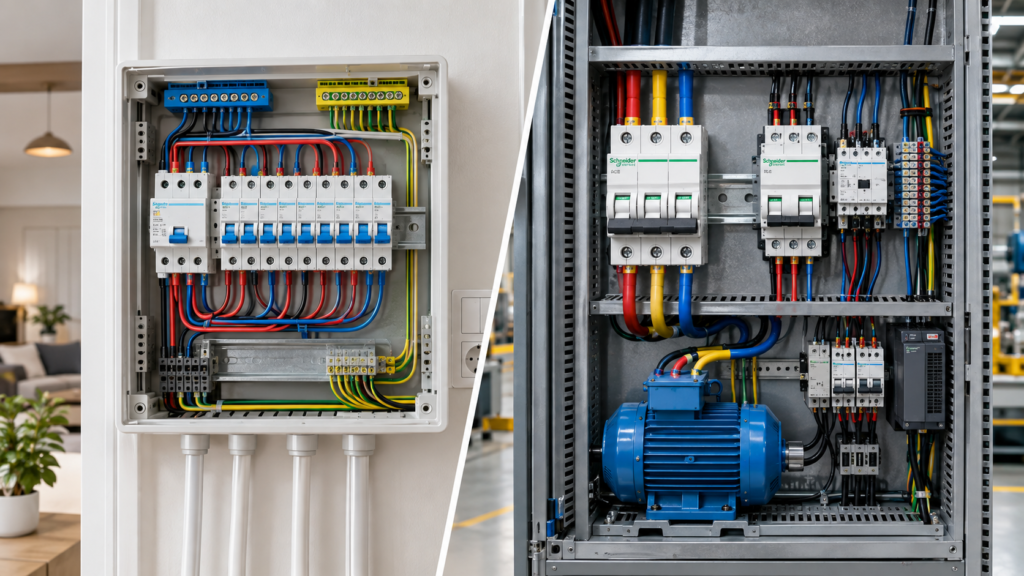

تفاوت کلید تک فاز و سه فاز از نظر کاربرد

کاربرد این دو نوع کلید به نوع سیستم برق و مصرف‌کننده بستگی دارد.

کلیدهای مینیاتوری تک‌فاز بیشتر در مدارهای ساختمانی دیده می‌شوند. مدار روشنایی، پریزها و برخی تجهیزات تک‌فاز از نمونه‌های رایج هستند.

در مقابل، MCB سه‌فاز بیشتر در تابلوهای صنعتی و مدارهای دارای مصرف‌کننده سه‌فاز استفاده می‌شود. موتورهای سه‌فاز یکی از نمونه‌های مهم این کاربرد هستند.

البته صرفاً صنعتی یا ساختمانی بودن یک پروژه برای انتخاب کلید کافی نیست. مشخصات واقعی مدار باید بررسی شود.

آیا کلید مینیاتوری سه فاز برای مدار تک فاز قابل استفاده است؟

از نظر فنی، صرفاً داشتن یک کلید سه‌پل به معنی مناسب بودن آن برای مدار تک‌فاز نیست.

کلید باید بر اساس نحوه اتصال و دستورالعمل سازنده استفاده شود. همچنین تعداد پل‌های موردنیاز مدار باید مشخص باشد.

در یک مدار تک‌فاز معمولی، استفاده از کلید سه‌پل معمولاً ضرورتی ندارد. چنین انتخابی می‌تواند باعث افزایش هزینه و اشغال فضای بیشتر در تابلو شود.

بنابراین بهتر است تعداد پل دقیقاً بر اساس نیاز مدار انتخاب شود.

آیا کلید مینیاتوری تک فاز برای مدار سه فاز مناسب است؟

یک کلید تک‌پل برای حفاظت کامل از یک مدار سه‌فاز مناسب نیست. مدار سه‌فاز دارای سه مسیر فاز است و حفاظت آن باید با ساختار مدار هماهنگ باشد.

در بسیاری از مدارهای سه‌فاز، استفاده از MCB سه‌پل انتخاب رایجی است. این مدل امکان قطع و حفاظت مسیرهای سه‌فاز را در یک تجهیز فراهم می‌کند.

اگر سیستم به قطع مسیر دیگری نیز نیاز داشته باشد، شرایط متفاوت خواهد بود. در این حالت باید نوع سیستم و نحوه سیم‌کشی دقیقاً بررسی شود.

تفاوت آمپراژ کلید مینیاتوری تک فاز و سه فاز

آمپراژ کلید مینیاتوری به جریان نامی آن مربوط می‌شود. تک‌فاز یا سه‌فاز بودن مدار به‌تنهایی مقدار آمپراژ مناسب را تعیین نمی‌کند.

برای انتخاب آمپراژ باید جریان مصرف‌کننده، ظرفیت سیم و کابل و شرایط کاری مدار را در نظر گرفت.

برای مثال، نمی‌توان گفت یک مدار سه‌فاز همیشه به کلید با آمپراژ بیشتری نسبت به مدار تک‌فاز نیاز دارد. بار و شرایط طراحی مدار تعیین‌کننده هستند.

بنابراین انتخاب آمپراژ باید بر اساس محاسبات مدار و مشخصات فنی تجهیزات انجام شود.

آیا تیپ MCB تک فاز و سه فاز متفاوت است؟

تیپ کلید مینیاتوری به عملکرد بخش مغناطیسی آن مربوط می‌شود. تیپ‌های B، C و D از مدل‌های رایج MCB هستند.

تعداد فازها به‌تنهایی تعیین‌کننده تیپ کلید نیست. برای مثال، یک کلید تک‌فاز می‌تواند تیپ C داشته باشد. یک کلید سه‌فاز نیز ممکن است با تیپ C تولید شود.

انتخاب تیپ مناسب به نوع بار و جریان راه‌اندازی تجهیزات بستگی دارد. بنابراین این مشخصه باید جدا از تعداد پل بررسی شود.

برای شناخت بیشتر انواع تیپ های کلید مینیاتوری می توانید مقاله تیپ B و C و D در کلید مینیاتوری چیست و چه تفاوتی دارند؟ را مطالعه فرمایید.

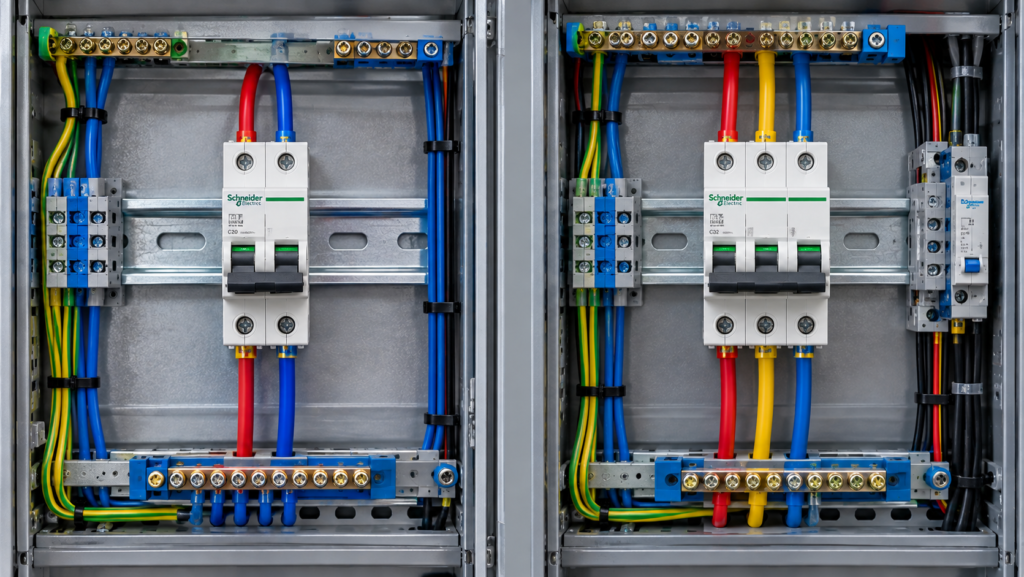

تفاوت کلید مینیاتوری تک فاز و سه فاز از نظر نصب

نحوه نصب MCB به مدل و طراحی تابلو بستگی دارد. بیشتر کلیدهای مینیاتوری روی ریل DIN نصب می‌شوند.

مدل‌های سه‌فاز معمولاً فضای بیشتری نسبت به مدل‌های تک‌پل اشغال می‌کنند. دلیل اصلی این موضوع تعداد مسیرهای قرارگرفته در یک تجهیز است.

در هنگام طراحی تابلو باید فضای موردنیاز کلید نیز در نظر گرفته شود. همچنین فاصله تجهیزات و شرایط حرارتی تابلو اهمیت دارد.

تفاوت حفاظت در مدار تک فاز و سه فاز

هدف اصلی MCB در هر دو مدار، حفاظت در برابر جریان بیش از حد مجاز است. با این حال، ساختار مدار باعث تفاوت در نحوه استفاده از کلید می‌شود.

در مدار تک‌فاز، حفاظت یک مسیر یا دو مسیر مطرح است. در مدار سه‌فاز، چند مسیر فاز باید متناسب با طراحی سیستم تحت کنترل و حفاظت قرار گیرند.

به همین دلیل، استفاده از کلید مناسب می‌تواند هماهنگی بیشتری بین حفاظت مدار و ساختار سیستم ایجاد کند.

برای مدار تک فاز کلید 1P بهتر است یا 2P؟

هیچ‌کدام را نمی‌توان به‌صورت کلی بهتر دانست. انتخاب بین 1P و 2P به طراحی مدار و نیاز آن بستگی دارد.

مدل 1P برای مدارهایی که کنترل یک مسیر کافی است، کاربرد زیادی دارد. در برخی مدارهای تک‌فاز نیز قطع هم‌زمان دو مسیر اهمیت دارد و مدل 2P استفاده می‌شود.

بنابراین قبل از انتخاب باید مشخص شود که کدام هادی‌ها باید توسط کلید قطع شوند.

برای مدار سه فاز کلید 3P بهتر است یا 4P؟

در بسیاری از مدارهای سه‌فاز، کلید 3P انتخاب رایجی است. این مدل سه مسیر فاز را کنترل می‌کند.

مدل 4P یک مسیر اضافی نیز در اختیار مدار قرار می‌دهد. چنین کلیدی می‌تواند در برخی سیستم‌های سه‌فاز چهار سیمه کاربرد داشته باشد.

با این حال، وجود مسیر نول به‌تنهایی به معنی الزام استفاده از MCB چهار پل نیست. طراحی سیستم و الزامات حفاظتی باید بررسی شوند.

هنگام انتخاب کلید مینیاتوری تک فاز یا سه فاز به چه نکاتی توجه کنیم؟

انتخاب MCB نباید فقط بر اساس تعداد فاز انجام شود. چند مشخصه مهم باید هم‌زمان بررسی شوند.

1. نوع مدار

ابتدا مشخص کنید مدار تک‌فاز است یا سه‌فاز. این موضوع پایه انتخاب نوع کلید را مشخص می‌کند.

2. تعداد پل

تعداد مسیرهایی که باید کنترل یا قطع شوند را بررسی کنید. سپس بین مدل‌های 1P، 2P، 3P یا 4P انتخاب کنید.

3. جریان نامی

آمپراژ کلید باید با جریان مدار و ظرفیت سیم و کابل هماهنگ باشد. انتخاب آمپراژ نامناسب می‌تواند حفاظت مدار را تحت تأثیر قرار دهد.

4. تیپ قطع

تیپ B، C یا D باید متناسب با نوع بار انتخاب شود. جریان راه‌اندازی تجهیزات نیز در این انتخاب اهمیت دارد.

5. قدرت قطع

قدرت قطع کلید باید با جریان اتصال کوتاه احتمالی در محل نصب هماهنگ باشد. این مشخصه در تابلوهای صنعتی اهمیت بیشتری پیدا می‌کند.

6. ولتاژ نامی

ولتاژ نامی MCB باید با ولتاژ سیستم سازگار باشد. مشخصات درج‌شده روی محصول و کاتالوگ سازنده مرجع اصلی این بررسی هستند.

جدول تفاوت کلید مینیاتوری تک فاز و سه فاز

این جدول یک مقایسه کلی است. مشخصات نهایی هر MCB باید از کاتالوگ همان محصول بررسی شود.

اشتباهات رایج هنگام انتخاب MCB تک فاز و سه فاز

یکی از اشتباهات رایج، انتخاب کلید فقط بر اساس آمپراژ است. آمپراژ به‌تنهایی برای انتخاب MCB کافی نیست.

گاهی نیز تصور می‌شود هر مدار سه‌فاز حتماً به کلید چهار پل نیاز دارد. چنین برداشتی درست نیست.

اشتباه دیگر، یکسان دانستن تیپ کلید و تعداد پل است. این دو مشخصه مستقل از یکدیگر هستند.

همچنین نباید از کلید سه‌فاز در یک مدار تک‌فاز بدون بررسی مشخصات و نحوه اتصال استفاده کرد.

تفاوت کلید مینیاتوری تک فاز و سه فاز به زبان ساده

اگر بخواهیم این تفاوت را ساده بیان کنیم، باید ابتدا به ساختار مدار توجه کنیم.

مدار تک‌فاز یک فاز دارد و معمولاً در ساختمان‌ها و تجهیزات تک‌فاز استفاده می‌شود. کلیدهای 1P و 2P در این مدارها کاربرد زیادی دارند.

مدار سه‌فاز سه فاز دارد و بیشتر در سیستم‌های صنعتی و تجهیزات سه‌فاز دیده می‌شود. کلیدهای 3P و در برخی شرایط 4P برای این مدارها استفاده می‌شوند.

بنابراین تفاوت اصلی در تعداد فازها و مسیرهای تحت حفاظت است. در کنار آن، آمپراژ، تیپ قطع، قدرت قطع و ولتاژ نیز باید بررسی شوند.

جمع‌بندی؛ کلید مینیاتوری تک فاز یا سه فاز؟

تفاوت کلید مینیاتوری تک فاز و سه فاز بیشتر از هر چیز به ساختار مدار مربوط می‌شود.

MCB تک‌فاز برای مدارهای دارای یک فاز استفاده می‌شود. مدل‌های تک پل و دو پل از گزینه‌های رایج در این سیستم هستند.

در مقابل، کلید مینیاتوری سه‌فاز برای مدارهای دارای سه فاز کاربرد دارد. مدل سه پل یکی از گزینه‌های رایج برای این سیستم است. در برخی مدارهای چهار سیمه نیز مدل چهار پل می‌تواند مورد استفاده قرار گیرد.

با این حال، انتخاب کلید مناسب فقط با تشخیص تک‌فاز یا سه‌فاز بودن مدار تمام نمی‌شود. تعداد پل، جریان نامی، تیپ قطع، قدرت قطع، ولتاژ نامی و شرایط نصب نیز باید بررسی شوند.

در نهایت، کلیدی مناسب است که مشخصات آن با ساختار واقعی مدار و الزامات حفاظتی سیستم هماهنگ باشد.

سوالات متداول

تفاوت کلید مینیاتوری تک فاز و سه فاز چیست؟

تفاوت اصلی به نوع مدار و تعداد فازها مربوط می‌شود. MCB تک‌فاز برای مدارهای تک‌فاز و MCB سه‌فاز برای مدارهای سه‌فاز استفاده می‌شود.

آیا کلید سه فاز برای مدار تک فاز مناسب است؟

به‌صورت معمول نیازی به استفاده از کلید سه‌فاز در مدار تک‌فاز نیست. نوع کلید باید بر اساس طراحی مدار و تعداد مسیرهای موردنیاز انتخاب شود.

آیا کلید تک فاز برای مدار سه فاز قابل استفاده است؟

یک کلید تک‌پل برای حفاظت کامل از مدار سه‌فاز مناسب نیست. برای چنین مداری معمولاً باید از کلیدی با تعداد پل متناسب با ساختار سیستم استفاده شود.

کلید مینیاتوری تک فاز چند پل دارد؟

در مدارهای تک‌فاز، مدل‌های 1P و 2P رایج هستند. انتخاب بین آن‌ها به نحوه سیم‌کشی و نیاز مدار بستگی دارد.

کلید مینیاتوری سه فاز چند پل دارد؟

مدل 3P یکی از رایج‌ترین گزینه‌ها برای مدارهای سه‌فاز است. در برخی سیستم‌ها نیز مدل 4P مورد استفاده قرار می‌گیرد.

آیا آمپراژ کلید تک فاز و سه فاز متفاوت است؟

آمپراژ به نوع مدار، بار و شرایط طراحی بستگی دارد. تک‌فاز یا سه‌فاز بودن مدار به‌تنهایی آمپراژ مناسب را مشخص نمی‌کند.

آیا تیپ C فقط برای کلید مینیاتوری سه فاز است؟

خیر. تیپ قطع ارتباط مستقیمی با تعداد فازها ندارد. MCBهای تک‌فاز و سه‌فاز هر دو می‌توانند با تیپ C تولید شوند.
