تیپ B و C و D در کلید مینیاتوری چیست و چه تفاوتی دارند؟

کلید مینیاتوری یا MCB یکی از تجهیزات مهم برای حفاظت از مدارهای الکتریکی است. وظیفه این تجهیز، قطع جریان در شرایط اضافه‌بار و اتصال کوتاه است.

یکی از مشخصات مهم هنگام خرید MCB، تیپ قطع آن محسوب می‌شود. تیپ‌های B، C و D رفتار یکسانی در برابر جریان‌های لحظه‌ای ندارند.

شناخت تفاوت تیپ B و C و D در کلید مینیاتوری چیست، انتخاب مدل مناسب را ساده‌تر می‌کند. نوع بار و جریان راه‌اندازی از عوامل مهم در این انتخاب هستند.

در ادامه، عملکرد هر سه تیپ را بررسی می‌کنیم. کاربردها و تفاوت‌های آن‌ها نیز به زبان ساده توضیح داده خواهد شد.

تیپ کلید مینیاتوری چیست؟

تیپ کلید مینیاتوری به نحوه عملکرد بخش مغناطیسی آن مربوط می‌شود. این بخش در زمان ایجاد جریان بسیار زیاد، مدار را با سرعت بالایی قطع می‌کند.

آستانه عملکرد مغناطیسی در همه مدل‌ها یکسان نیست. همین موضوع باعث تفاوت رفتار تیپ‌های B، C و D می‌شود.

در حالت کلی، B آستانه پایین‌تری دارد. تیپ C برای جریان‌های لحظه‌ای متوسط مناسب‌تر است و D آستانه بالاتری دارد.

اگر می‌خواهید ابتدا با ساختار و عملکرد MCB آشنا شوید، پیشنهاد می‌کنیم مقاله کلید مینیاتوری چیست؟ را نیز مطالعه کنید.

تفاوت تیپ B و C و D در کلید مینیاتوری چیست؟

مهم‌ترین اختلاف میان این سه مدل، محدوده عملکرد سریع بخش مغناطیسی است.

تیپ B معمولاً در محدوده حدود ۳ تا ۵ برابر جریان نامی عمل می‌کند. محدوده عمومی C نیز حدود ۵ تا ۱۰ برابر جریان نامی است.

در طرف دیگر، تیپ D معمولاً در محدوده ۱۰ تا ۲۰ برابر جریان نامی قرار دارد. به همین دلیل، این مدل می‌تواند جریان‌های هجومی بزرگ‌تری را تحمل کند.

برای مثال، یک کلید B10 دارای جریان نامی ۱۰ آمپر است. محدوده عمومی عملکرد مغناطیسی چنین کلیدی حدود ۳۰ تا ۵۰ آمپر خواهد بود.

همین جریان نامی در مدل‌های C و D نیز می‌تواند وجود داشته باشد. با این حال، آستانه عملکرد مغناطیسی آن‌ها متفاوت است.

مقادیر گفته‌شده محدوده‌های عمومی هستند. مشخصات دقیق هر محصول باید از کاتالوگ سازنده بررسی شود.

کلید مینیاتوری تیپ B چیست؟

کلید مینیاتوری تیپ B برای مدارهایی مناسب است که جریان راه‌اندازی بالایی ندارند. بخش مغناطیسی این مدل معمولاً در محدوده ۳ تا ۵ برابر جریان نامی عمل می‌کند.

فرض کنید یک MCB با مشخصه B10 در مدار قرار گرفته باشد. جریان نامی آن ۱۰ آمپر است و محدوده عمومی عملکرد مغناطیسی آن حدود ۳۰ تا ۵۰ آمپر خواهد بود.

مقدار دقیق این محدوده به استاندارد و مشخصات محصول بستگی دارد. بنابراین برای انتخاب نهایی، بررسی اطلاعات فنی کلید ضروری است.

کاربرد کلید مینیاتوری تیپ B

مدارهای روشنایی و بعضی بارهای عمومی می‌توانند با تیپ B سازگار باشند. مصرف‌کننده‌هایی که جریان هجومی زیادی ندارند نیز معمولاً شرایط مناسبی برای این مدل ایجاد می‌کنند.

حساسیت بیشتر B باعث می‌شود عملکرد مغناطیسی آن در جریان پایین‌تری اتفاق بیفتد. همین ویژگی در بعضی مدارها می‌تواند مفید باشد.

از طرف دیگر، جریان راه‌اندازی بعضی تجهیزات ممکن است باعث قطع ناخواسته شود. نوع بار باید پیش از انتخاب به‌دقت بررسی شود.

کلید مینیاتوری تیپ C چیست؟

تیپ C یکی از مدل‌های رایج MCB در مدارهای مختلف است. محدوده عملکرد مغناطیسی این مدل معمولاً حدود ۵ تا ۱۰ برابر جریان نامی قرار دارد.

یک کلید C16 را در نظر بگیرید. جریان نامی آن ۱۶ آمپر است و محدوده عمومی عملکرد مغناطیسی می‌تواند حدود ۸۰ تا ۱۶۰ آمپر باشد.

عددهای بالا برای توضیح عملکرد تیپ C ارائه شده‌اند. مقدار واقعی باید از مشخصات فنی همان محصول استخراج شود.

کاربرد کلید مینیاتوری تیپ C

بسیاری از مدارهای عمومی با تیپ C سازگاری دارند. بارهایی که جریان راه‌اندازی متوسط ایجاد می‌کنند نیز می‌توانند در این گروه قرار بگیرند.

برخی تجهیزات موتوردار کوچک و تعدادی از مصرف‌کننده‌های عمومی نمونه‌هایی از این کاربرد هستند. البته شرایط واقعی هر مدار باید جداگانه بررسی شود.

انتخاب C فقط به نام مصرف‌کننده وابسته نیست. جریان راه‌اندازی و شرایط کاری نیز اهمیت دارند.

کلید مینیاتوری تیپ D چیست؟

تیپ D برای مدارهایی طراحی شده است که جریان هجومی بیشتری ایجاد می‌کنند. محدوده عملکرد مغناطیسی آن معمولاً حدود ۱۰ تا ۲۰ برابر جریان نامی است.

برای نمونه، یک کلید D16 دارای جریان نامی ۱۶ آمپر است. محدوده عمومی عملکرد مغناطیسی چنین مدلی می‌تواند حدود ۱۶۰ تا ۳۲۰ آمپر باشد.

آستانه بالاتر این مدل باعث می‌شود جریان‌های لحظه‌ای بزرگ‌تری را تحمل کند. در نتیجه، احتمال قطع ناخواسته هنگام راه‌اندازی برخی تجهیزات کمتر می‌شود.

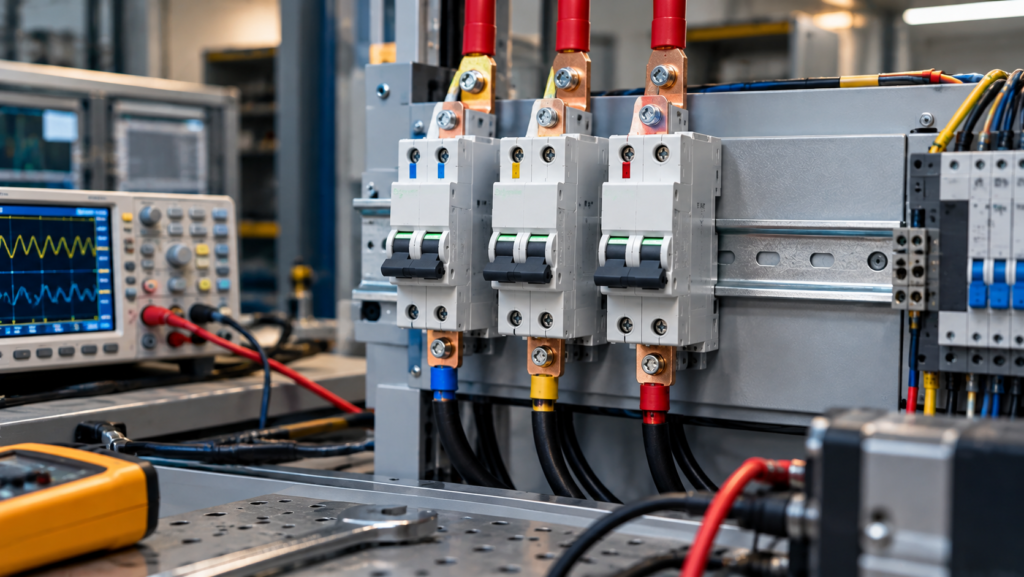

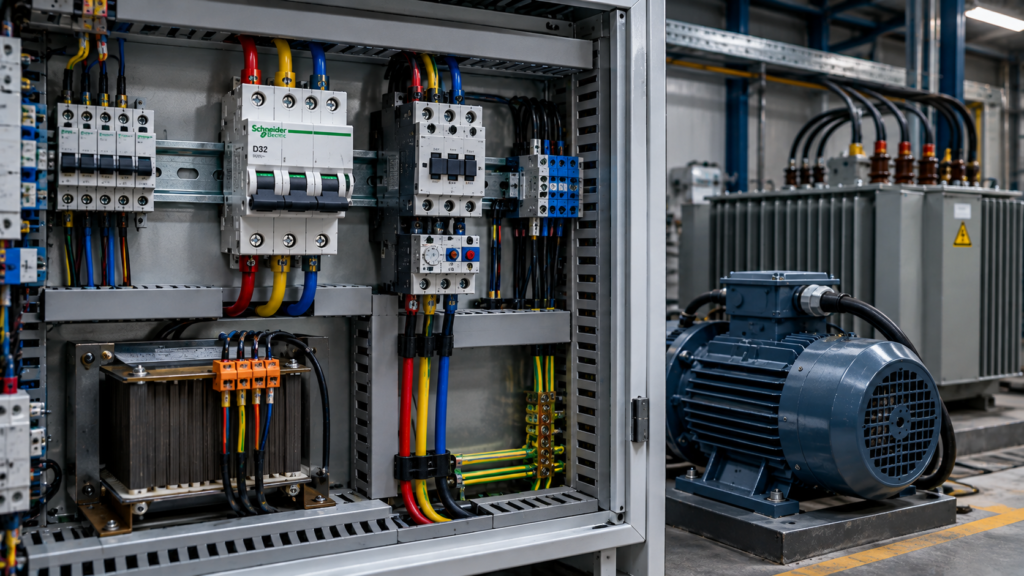

کاربرد کلید مینیاتوری تیپ D

برخی موتورها هنگام راه‌اندازی جریان بالایی می‌کشند. ترانسفورماتورها و بعضی تجهیزات خاص نیز ممکن است رفتار مشابهی داشته باشند.

در چنین شرایطی، تیپ D می‌تواند گزینه قابل بررسی باشد. انتخاب آن باید بر اساس جریان راه‌اندازی واقعی انجام شود.

صنعتی بودن یک تابلو به‌تنهایی دلیل کافی برای استفاده از D نیست. مشخصات مصرف‌کننده باید مبنای تصمیم‌گیری قرار گیرد.

تفاوت تیپ B و C در کلید مینیاتوری چیست؟

مهم‌ترین اختلاف B و C به آستانه عملکرد مغناطیسی آن‌ها مربوط می‌شود. مدل B در جریان پایین‌تری وارد محدوده قطع سریع می‌شود.

در مقابل، C می‌تواند جریان لحظه‌ای بیشتری را تحمل کند. این ویژگی برای بارهایی با جریان راه‌اندازی متوسط اهمیت دارد.

فرض کنید یک مصرف‌کننده هنگام روشن شدن برای مدت کوتاهی جریان بیشتری ایجاد کند. اگر مقدار جریان به محدوده عملکرد B برسد، احتمال قطع کلید وجود دارد.

استفاده از C در چنین شرایطی می‌تواند از قطع ناخواسته جلوگیری کند. البته انتخاب نهایی باید بر اساس مشخصات واقعی بار انجام شود.

تفاوت تیپ C و D در کلید مینیاتوری چیست؟

اختلاف C و D نیز به عملکرد بخش مغناطیسی مربوط است. تیپ D برای تحمل جریان هجومی بیشتری نسبت به C طراحی شده است.

بارهایی با جریان راه‌اندازی متوسط ممکن است با C عملکرد مناسبی داشته باشند. تجهیزات دارای جریان هجومی بالا می‌توانند به D نیاز داشته باشند.

انتخاب D برای همه مدارها ضروری نیست. آستانه بالاتر این مدل باید با شرایط واقعی مصرف‌کننده هماهنگ باشد.

تفاوت تیپ B و D در کلید مینیاتوری چیست؟

بین B و D اختلاف بیشتری در محدوده عملکرد مغناطیسی وجود دارد. تیپ B در جریان پایین‌تری وارد عملکرد سریع می‌شود.

در سمت دیگر، D آستانه بالاتری دارد. چنین ویژگی‌ای برای مدارهایی با جریان هجومی زیاد اهمیت پیدا می‌کند.

به زبان ساده، B حساسیت بیشتری نسبت به جریان لحظه‌ای دارد. مدل D برای تحمل جریان‌های هجومی بزرگ‌تر طراحی شده است.

جدول تفاوت تیپ B و C و D

مقادیر جدول تقریبی هستند. مشخصات نهایی باید از کاتالوگ مدل موردنظر بررسی شود.

آیا تیپ B بهتر است یا C؟

هیچ‌کدام از این دو مدل را نمی‌توان به‌صورت کلی بهتر دانست. هر تیپ برای شرایط مشخصی کاربرد دارد.

بارهایی با جریان راه‌اندازی پایین‌تر ممکن است با B عملکرد مناسبی داشته باشند. مدارهای دارای جریان لحظه‌ای متوسط نیز می‌توانند با C سازگار باشند.

نوع مصرف‌کننده، جریان راه‌اندازی و شرایط مدار باید مبنای انتخاب قرار گیرند.

آیا تیپ C بهتر است یا D؟

تیپ D آستانه عملکرد مغناطیسی بالاتری دارد. همین موضوع باعث تفاوت کاربرد آن با C می‌شود.

مصرف‌کننده‌های دارای جریان راه‌اندازی متوسط ممکن است با C به‌خوبی کار کنند. بارهای خاص با جریان هجومی بالا می‌توانند به D نیاز داشته باشند.

در نتیجه، D را نباید فقط به دلیل آستانه بالاتر انتخاب کرد. هماهنگی کلید با مدار اهمیت بیشتری دارد.

آیا تیپ کلید مینیاتوری به آمپراژ آن مربوط است؟

تیپ و آمپراژ دو مشخصه جداگانه هستند. جریان نامی با واحد آمپر بیان می‌شود و مقدار جریان نامی کلید را نشان می‌دهد.

در مقابل، حروف B، C و D رفتار بخش مغناطیسی را مشخص می‌کنند.

برای مثال، B16، C16 و D16 می‌توانند همگی جریان نامی ۱۶ آمپر داشته باشند. با این حال، محدوده عملکرد مغناطیسی آن‌ها یکسان نیست.

بنابراین هنگام انتخاب MCB، بررسی عدد آمپراژ به‌تنهایی کافی نیست. تیپ قطع نیز باید متناسب با نوع بار باشد.

آیا تیپ B، C و D به تعداد پل کلید مربوط است؟

تعداد پل و تیپ قطع دو ویژگی مستقل هستند. یک کلید می‌تواند تک پل و تیپ C باشد.

در مقابل، نمونه دیگری ممکن است سه پل و تیپ C داشته باشد. همین موضوع درباره تیپ‌های B و D نیز صدق می‌کند.

تعداد پل مسیرهای تحت کنترل کلید را مشخص می‌کند. تیپ نیز رفتار بخش مغناطیسی را نشان می‌دهد.

برای شناخت مدل‌های مختلف MCB می‌توانید مقاله انواع کلید مینیاتوری را نیز مطالعه کنید.

آیا تیپ کلید مینیاتوری روی حفاظت در برابر اضافه بار تأثیر دارد؟

حفاظت در برابر اضافه بار عمدتاً توسط مکانیزم حرارتی انجام می‌شود. تیپ B، C یا D بیشتر مشخص‌کننده عملکرد مغناطیسی است.

به همین دلیل، تیپ نباید تنها معیار انتخاب برای حفاظت در برابر اضافه بار باشد. جریان نامی کلید نیز اهمیت زیادی دارد.

ظرفیت سیم و کابل، جریان بار و شرایط کاری مدار باید در کنار یکدیگر بررسی شوند. هماهنگی این مشخصات به عملکرد صحیح سیستم حفاظتی کمک می‌کند.

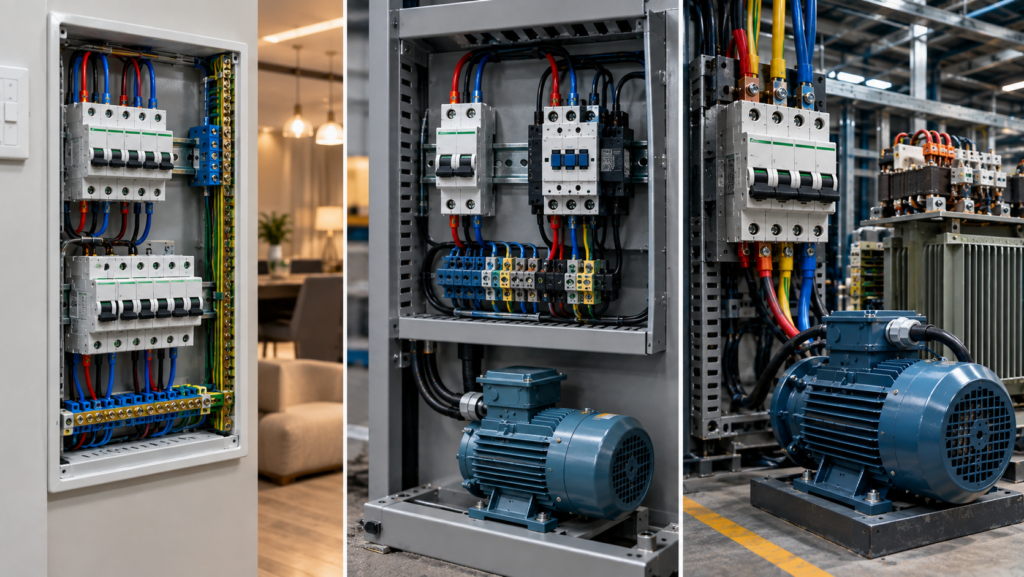

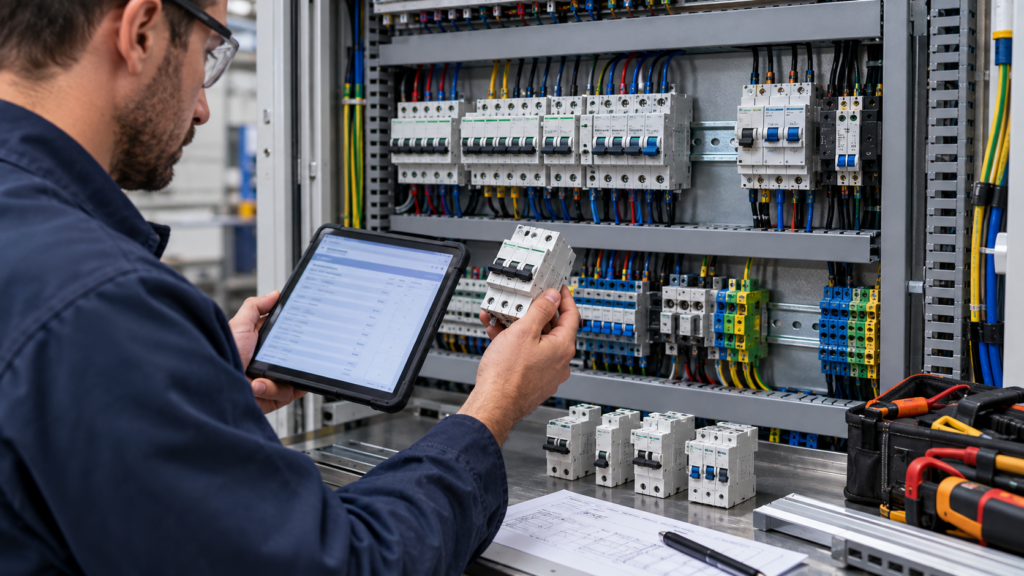

هنگام انتخاب تیپ کلید مینیاتوری به چه نکاتی توجه کنیم؟

۱. نوع مصرف‌کننده

ابتدا نوع بار را مشخص کنید. مدار روشنایی شرایط متفاوتی نسبت به موتور یا ترانسفورماتور دارد.

۲. جریان راه‌اندازی

مقدار جریان لحظه‌ای تجهیزات اهمیت زیادی دارد. بارهای دارای جریان هجومی بالا ممکن است به تیپی با آستانه مغناطیسی بالاتر نیاز داشته باشند.

۳. جریان نامی

آمپراژ MCB باید با جریان مدار هماهنگ باشد. ظرفیت سیم و کابل نیز در این انتخاب اهمیت دارد.

۴. قدرت قطع

قدرت قطع باید با جریان اتصال کوتاه احتمالی در محل نصب هماهنگ باشد. مقدار موردنیاز را می‌توان از شرایط شبکه و مشخصات فنی محصول تعیین کرد.

۵. تعداد پل

تعداد پل باید با ساختار مدار مطابقت داشته باشد. انتخاب تیپ مناسب بدون توجه به این مشخصه کامل نیست.

۶. مشخصات سازنده

ممکن است عملکرد دقیق محصولات مختلف یکسان نباشد. کاتالوگ سازنده، مرجع اصلی برای بررسی مشخصات هر مدل است.

اشتباهات رایج در انتخاب تیپ MCB

یکی از اشتباهات رایج، انتخاب کلید فقط بر اساس آمپراژ است. دو کلید با جریان نامی یکسان می‌توانند تیپ‌های متفاوتی داشته باشند.

گاهی تیپ D صرفاً به دلیل استفاده در یک تابلو صنعتی انتخاب می‌شود. چنین روشی بدون بررسی جریان راه‌اندازی قابل اتکا نیست.

تغییر B به C یا C به D نیز نباید بدون بررسی انجام شود. این تغییر می‌تواند رفتار کلید در برابر جریان لحظه‌ای را عوض کند.

قدرت قطع نیز نباید نادیده گرفته شود. این مشخصه باید همراه با جریان نامی و تیپ بررسی شود.

برای مدارهای ساختمانی تیپ B بهتر است یا C؟

پاسخ به نوع بار بستگی دارد. بعضی مدارهای ساختمانی جریان راه‌اندازی زیادی ندارند و می‌توانند با B سازگار باشند.

در مقابل، برخی مصرف‌کننده‌ها هنگام روشن شدن جریان لحظه‌ای بیشتری ایجاد می‌کنند. برای چنین مدارهایی، C می‌تواند انتخاب مناسب‌تری باشد.

نمی‌توان یک تیپ مشخص را برای تمام مدارهای ساختمانی تجویز کرد. شرایط واقعی مصرف‌کننده باید بررسی شود.

برای موتور تیپ C بهتر است یا D؟

موتورها معمولاً هنگام راه‌اندازی جریان بیشتری نسبت به حالت عادی دریافت می‌کنند. مقدار این جریان به نوع موتور و مشخصات آن بستگی دارد.

برخی موتورها می‌توانند با C عملکرد مناسبی داشته باشند. در مدل‌هایی با جریان هجومی بالاتر، استفاده از D ممکن است مطرح شود.

انتخاب نهایی باید بر اساس اطلاعات فنی موتور و جریان راه‌اندازی انجام شود.

آیا می‌توان تیپ B را با C جایگزین کرد؟

جایگزینی B با C نیاز به بررسی دارد. آستانه عملکرد مغناطیسی C بالاتر است و رفتار آن در برابر جریان لحظه‌ای متفاوت خواهد بود.

اگر مدار با B طراحی شده باشد، تغییر تیپ می‌تواند حساسیت قطع سریع را تغییر دهد. شرایط بار و الزامات حفاظتی باید پیش از این کار بررسی شوند.

آیا می‌توان تیپ C را با D جایگزین کرد؟

تغییر C به D نیز باید با بررسی فنی انجام شود. تیپ D برای جریان‌های هجومی بالاتر طراحی شده است.

در صورت وجود جریان راه‌اندازی بالا، این تغییر می‌تواند قابل بررسی باشد. برای یک بار معمولی، انتخاب D بدون دلیل فنی ضرورتی ندارد.

تفاوت تیپ B، C و D به زبان ساده

اگر بخواهیم این سه مدل را خیلی ساده مقایسه کنیم، باید به جریان لحظه‌ای توجه داشته باشیم.

B در محدوده پایین‌تری وارد عملکرد مغناطیسی می‌شود. این ویژگی آن را برای برخی بارهای عمومی مناسب می‌کند.

C آستانه بالاتری دارد و برای بسیاری از بارهای عمومی با جریان راه‌اندازی متوسط کاربرد دارد.

D نیز برای شرایطی طراحی شده است که جریان هجومی بیشتری وجود دارد.

پس تیپ بالاتر الزاماً به معنی کلید بهتر نیست. مدل مناسب باید با رفتار واقعی مصرف‌کننده هماهنگ باشد.

جمع‌بندی؛ کدام تیپ کلید مینیاتوری را انتخاب کنیم؟

تفاوت تیپ B و C و D در کلید مینیاتوری بیشتر به محدوده عملکرد مغناطیسی آن‌ها مربوط می‌شود.

تیپ B معمولاً در محدوده ۳ تا ۵ برابر جریان نامی عمل می‌کند. برای C این محدوده حدود ۵ تا ۱۰ برابر است و D معمولاً در محدوده ۱۰ تا ۲۰ برابر قرار دارد.

بارهای عمومی با جریان راه‌اندازی پایین‌تر ممکن است با B سازگار باشند. بسیاری از مدارهای عمومی نیز می‌توانند با C عملکرد مناسبی داشته باشند.

مصرف‌کننده‌هایی با جریان هجومی بالا ممکن است به D نیاز داشته باشند. انتخاب نهایی باید با توجه به جریان نامی، جریان راه‌اندازی، قدرت قطع، تعداد پل و شرایط مدار انجام شود.

در نهایت، B، C یا D بودن به‌تنهایی معیار انتخاب نیست. کلید مناسب باید با نیاز واقعی مدار هماهنگ باشد.

سوالات متداول

تفاوت تیپ B و C و D در کلید مینیاتوری چیست؟

مهم‌ترین تفاوت به محدوده عملکرد مغناطیسی مربوط می‌شود. B آستانه پایین‌تری دارد و D برای جریان‌های هجومی بالاتر طراحی شده است.

تیپ B برای چه مدارهایی مناسب است؟

این مدل معمولاً برای برخی بارهای عمومی و مصرف‌کننده‌هایی با جریان راه‌اندازی پایین‌تر استفاده می‌شود.

تیپ C برای چه مدارهایی مناسب است؟

مدل C برای بسیاری از مدارهای عمومی و بارهایی با جریان راه‌اندازی متوسط کاربرد دارد.

تیپ D برای چه مدارهایی مناسب است؟

استفاده از D بیشتر در مدارهایی مطرح می‌شود که جریان هجومی بالایی دارند. بعضی موتورها و تجهیزات خاص می‌توانند در این گروه قرار بگیرند.

آیا تیپ کلید به آمپراژ آن مربوط است؟

خیر. جریان نامی و تیپ دو مشخصه جداگانه هستند. هر دو باید هنگام انتخاب MCB بررسی شوند.

آیا تیپ B، C و D به تعداد پل مربوط است؟

خیر. تعداد پل و تیپ قطع دو ویژگی مستقل هستند. برای مثال، یک MCB می‌تواند تک پل و تیپ C یا سه پل و تیپ C باشد.
