آمپر کلید مینیاتوری چیست و چگونه آمپر مناسب را انتخاب کنیم؟

انتخاب آمپر مناسب، یکی از مهم‌ترین مراحل در انتخاب کلید مینیاتوری است. عددهایی مثل 10، 16، 20، 25 و 32 آمپر روی بدنه MCB دیده می‌شوند، اما هر عدد برای هر مداری مناسب نیست.

آمپراژ کلید مینیاتوری باید با جریان مصرفی مدار و ظرفیت سیم و کابل هماهنگ باشد. انتخاب اشتباه می‌تواند باعث قطع مکرر کلید یا کاهش سطح حفاظت مدار شود.

در این مقاله بررسی می‌کنیم آمپر کلید مینیاتوری چیست، عدد درج‌شده روی MCB چه مفهومی دارد و برای انتخاب آمپر مناسب باید چه عواملی را در نظر گرفت. در ادامه نیز چند مثال کاربردی را بررسی می‌کنیم تا انتخاب کلید مینیاتوری ساده‌تر شود.

آمپر کلید مینیاتوری چیست؟

آمپر کلید مینیاتوری همان جریان نامی کلید مینیاتوری است. این مقدار با نماد In شناخته می‌شود و مشخص می‌کند کلید برای چه جریان نامی طراحی شده است.

برای مثال، وقتی روی یک MCB عبارت 16A نوشته شده باشد، جریان نامی آن 16 آمپر است. همین موضوع درباره مدل‌های 10A، 20A، 25A یا 32A نیز صدق می‌کند.

البته 16 آمپر به این معنی نیست که کلید دقیقاً در جریان 16 آمپر مدار را قطع می‌کند. عملکرد حرارتی کلید به شرایط کاری و مشخصات استاندارد آن وابسته است. برای MCBهای مطابق IEC/EN 60898-1، آزمون‌های اضافه‌بار در جریان‌های مشخصی نسبت به In انجام می‌شوند.

بنابراین بهتر است آمپراژ MCB را یک مشخصه طراحی و حفاظت مدار بدانیم، نه یک عدد ساده برای قطع فوری جریان.

آمپراژ کلید مینیاتوری چه کاربردی دارد؟

وظیفه اصلی MCB، حفاظت مدار در برابر جریان بیش از حد مجاز است. اضافه‌بار می‌تواند باعث افزایش دمای سیم و کابل شود. اتصال کوتاه نیز جریان بسیار بالاتری ایجاد می‌کند و باید به‌سرعت توسط وسیله حفاظتی تشخیص داده شود.

انتخاب آمپر مناسب باعث می‌شود کلید در محدوده مورد انتظار مدار کار کند. اگر آمپراژ بیش از نیاز انتخاب شود، حفاظت سیم و کابل ممکن است به‌درستی انجام نشود. از طرف دیگر، انتخاب آمپر بسیار پایین می‌تواند باعث قطع‌های مکرر در شرایط عادی شود.

به همین دلیل، انتخاب آمپر کلید مینیاتوری نباید فقط بر اساس توان دستگاه انجام شود. جریان بار، ظرفیت کابل، روش نصب و شرایط کاری نیز باید بررسی شوند.

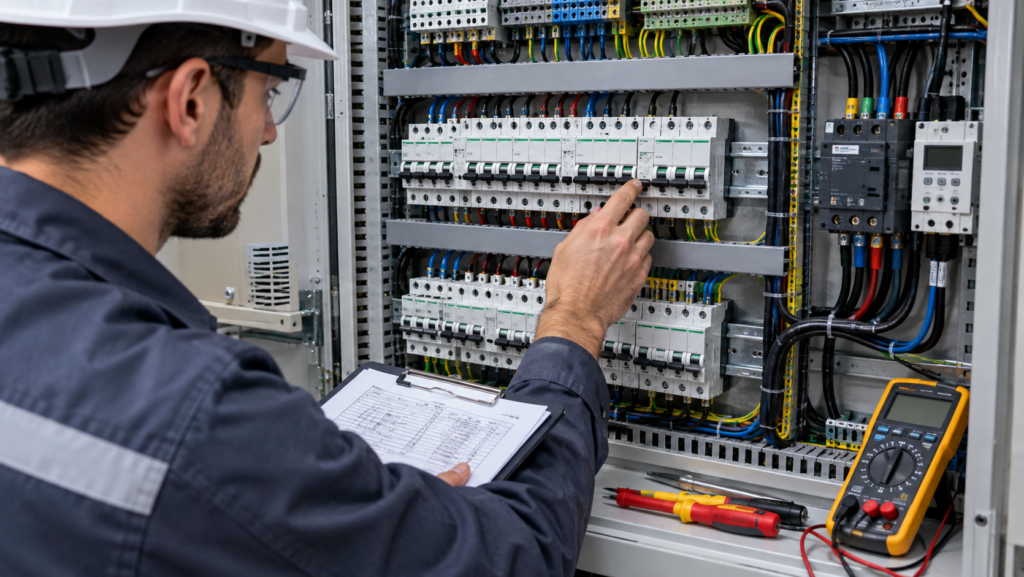

آمپر کلید مینیاتوری چگونه انتخاب می‌شود؟

یک اصل مهم در انتخاب MCB این است که جریان طراحی مدار از جریان نامی کلید بیشتر نباشد و جریان نامی کلید نیز از ظرفیت مجاز هادی تجاوز نکند.

به زبان ساده می‌توان این رابطه را به شکل زیر بیان کرد:

Ib ≤ In ≤ Iz

در این رابطه:

• Ib = جریان طراحی یا جریان موردنیاز بار
• In = جریان نامی کلید مینیاتوری
• Iz = ظرفیت مجاز عبور جریان سیم یا کابل در شرایط نصب

این رابطه در منابع فنی مربوط به انتخاب MCB نیز به‌عنوان یک قاعده اصلی برای هماهنگی کلید و هادی مطرح شده است.

فرض کنید جریان طراحی یک مدار 13 آمپر باشد و کابل مورد استفاده بتواند در شرایط نصب موردنظر 19 آمپر جریان را تحمل کند. در چنین شرایطی، یک MCB با جریان نامی 16 آمپر از نظر این رابطه در محدوده مناسب قرار می‌گیرد:

13A ≤ 16A ≤ 19A

البته این مثال، یک توضیح مفهومی است. انتخاب نهایی باید بر اساس مشخصات واقعی کابل، روش نصب، دمای محیط و استاندارد مورد استفاده انجام شود.

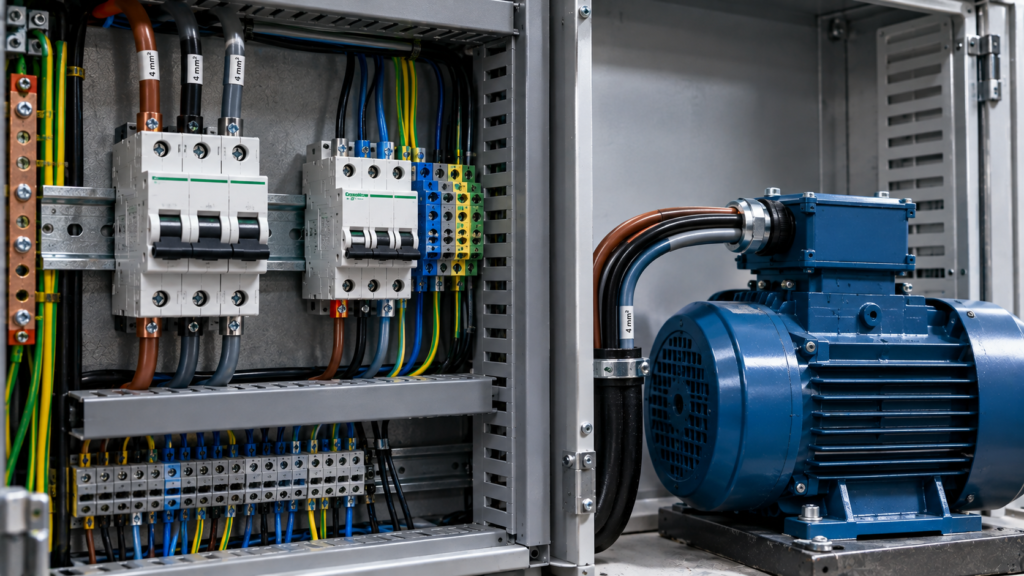

رابطه آمپر کلید مینیاتوری و سیم چیست؟

یکی از مهم‌ترین نکات در انتخاب آمپر MCB، هماهنگی آن با سیم و کابل است. کلید مینیاتوری باید بتواند از هادی در برابر اضافه‌بار محافظت کند.

اگر آمپراژ کلید از ظرفیت مجاز کابل بیشتر باشد، احتمال عبور جریان بیش از توان هادی افزایش پیدا می‌کند. چنین شرایطی می‌تواند باعث گرم شدن بیش از حد سیم شود.

برای همین، نمی‌توان فقط گفت «این دستگاه 20 آمپر مصرف دارد، پس کلید 20 آمپر انتخاب می‌کنم». ابتدا باید جریان مدار و ظرفیت واقعی کابل مشخص شود.

ظرفیت جریان کابل به عواملی مانند سطح مقطع، جنس هادی، روش نصب، دمای محیط و نحوه قرارگیری کابل‌ها بستگی دارد. جدول‌های انتخاب MCB نیز معمولاً این عوامل را در کنار سطح مقطع کابل در نظر می‌گیرند.

آیا آمپر بالاتر کلید مینیاتوری بهتر است؟

خیر. آمپر بالاتر لزوماً به معنی کلید بهتر نیست.

گاهی تصور می‌شود اگر به جای MCB شانزده آمپر از مدل 25 یا 32 آمپر استفاده کنیم، مدار عملکرد بهتری خواهد داشت. چنین انتخابی می‌تواند نتیجه عکس داشته باشد.

اگر ظرفیت سیم برای کلید 32 آمپر مناسب نباشد، افزایش آمپراژ MCB سطح حفاظت مدار را کاهش می‌دهد. کلید باید متناسب با ظرفیت هادی و جریان طراحی انتخاب شود.

از طرف دیگر، MCB بسیار کوچک نیز انتخاب مناسبی نیست. چنین کلیدی ممکن است در زمان کار عادی مدار مرتباً تریپ کند.

پس هدف، پیدا کردن بزرگ‌ترین آمپر ممکن نیست. باید آمپر مناسب مدار انتخاب شود.

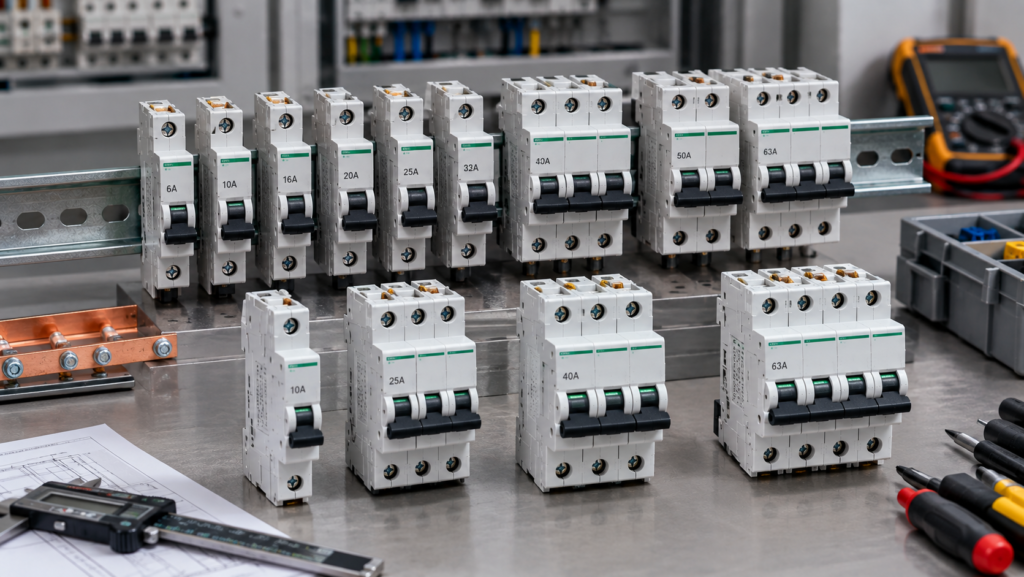

کلید مینیاتوری چند آمپر است؟

کلیدهای مینیاتوری در آمپراژهای مختلف تولید می‌شوند. مقدار دقیق رنج به برند و سری محصول بستگی دارد.

در بسیاری از محصولات رایج، مدل‌هایی مانند 6، 10، 16، 20، 25، 32، 40، 50 و 63 آمپر دیده می‌شوند. برای نمونه، در برخی محصولات Schneider Electric رنج‌های 6 تا 63 آمپر برای MCB ارائه شده است.

انتخاب بین این مقادیر باید بر اساس شرایط واقعی مدار انجام شود. عدد درج‌شده روی کلید، به‌تنهایی مشخص نمی‌کند که آن مدل برای یک سیم یا مصرف‌کننده خاص مناسب است.

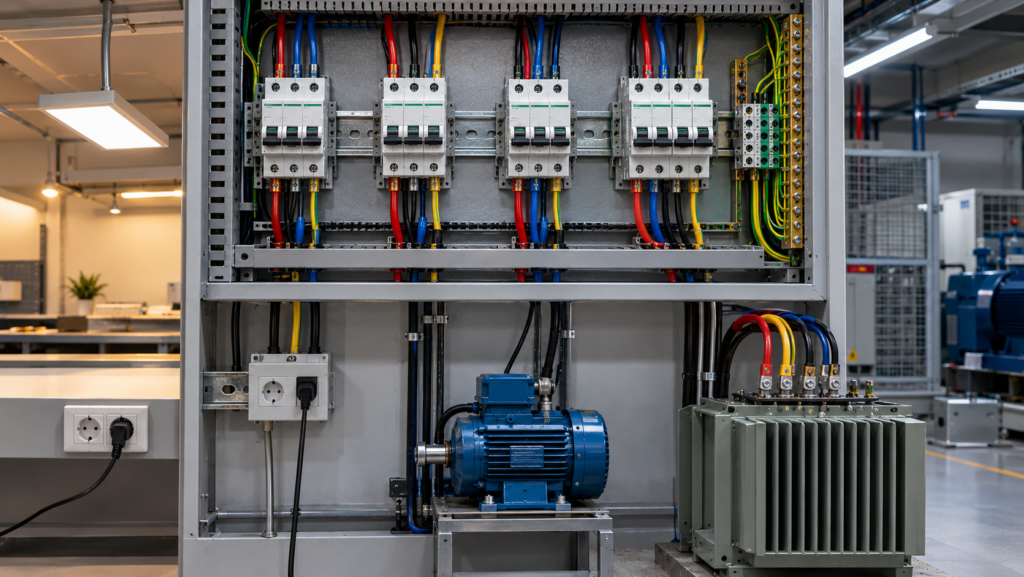

آمپر کلید مینیاتوری 10 آمپر برای چه مداری مناسب است؟

MCB ده آمپر برای مدارهایی با جریان طراحی پایین‌تر کاربرد دارد. مدارهای روشنایی یکی از نمونه‌هایی هستند که ممکن است به چنین آمپراژی نیاز داشته باشند.

با این حال، نمی‌توان برای تمام مدارهای روشنایی یک آمپر ثابت تعیین کرد. تعداد مصرف‌کننده‌ها، توان تجهیزات، نوع کابل و روش نصب روی انتخاب نهایی اثر دارند.

در نتیجه، عبارت «روشنایی همیشه 10 آمپر است» یک قاعده عمومی و دقیق نیست. محاسبه جریان مدار باید مبنای انتخاب باشد.

کلید مینیاتوری 16 آمپر برای چه مداری مناسب است؟

کلید 16 آمپر یکی از مدل‌های رایج MCB است. این آمپراژ در بسیاری از مدارهای ساختمانی و مصارف عمومی دیده می‌شود.

با وجود این، استفاده از MCB شانزده آمپر فقط به دلیل رایج بودن آن صحیح نیست. جریان بار و ظرفیت کابل باید با یکدیگر هماهنگ باشند.

برای مثال، اگر جریان طراحی مدار حدود 13 آمپر باشد و ظرفیت مجاز کابل در شرایط نصب از 16 آمپر بیشتر باشد، MCB شانزده آمپر می‌تواند در محدوده انتخاب قرار گیرد.

کلید مینیاتوری 20 آمپر و 25 آمپر چه تفاوتی دارند؟

تفاوت اصلی این دو مدل در جریان نامی آن‌هاست. MCB بیست آمپر برای جریان نامی 20A و مدل 25 آمپر برای جریان نامی 25A طراحی شده است.

انتخاب بین این دو مقدار به جریان طراحی و ظرفیت هادی بستگی دارد. صرفاً افزایش آمپراژ برای جلوگیری از تریپ کردن کلید، روش درستی نیست.

اگر کلید 20 آمپر در زمان کار عادی مدار قطع می‌کند، بهتر است ابتدا علت این موضوع بررسی شود. افزایش کلید به 25 آمپر بدون بررسی کابل و بار می‌تواند مشکل حفاظتی ایجاد کند.

کلید مینیاتوری 32 آمپر برای چه مداری مناسب است؟

MCB سی و دو آمپر برای مدارهایی با جریان طراحی بالاتر از نمونه‌های قبلی استفاده می‌شود. چنین کلیدی در برخی مدارهای قدرت و مصرف‌کننده‌های پرتوان دیده می‌شود.

در این سطح نیز انتخاب آمپر باید با کابل هماهنگ باشد. سطح مقطع سیم، روش نصب و شرایط حرارتی می‌توانند روی ظرفیت مجاز کابل تأثیر بگذارند.

بنابراین نمی‌توان گفت «برای دستگاه 32 آمپر حتماً باید کلید 32 آمپر نصب شود». مشخصات پلاک دستگاه و شرایط مدار باید با هم بررسی شوند.

برای انتخاب آمپر کلید مینیاتوری چه عواملی مهم هستند؟

انتخاب آمپراژ MCB به چند عامل اصلی وابسته است. مهم‌ترین موارد عبارت‌اند از:

1. جریان مصرفی مدار

ابتدا باید جریان موردنیاز مصرف‌کننده مشخص شود. این مقدار می‌تواند از توان، ولتاژ و ضریب توان بار به دست آید.

برای یک بار تک‌فاز ساده، رابطه تقریبی زیر کاربرد دارد:

I = P / V

در این رابطه، I جریان، P توان و V ولتاژ است.

برای بارهای واقعی، عواملی مانند ضریب توان و راندمان نیز ممکن است در محاسبه وارد شوند. به همین دلیل، فرمول ساده بالا برای همه تجهیزات کافی نیست.

2. ظرفیت جریان کابل

ظرفیت کابل باید با شرایط واقعی نصب بررسی شود. کابل در محیط آزاد، داخل لوله یا کنار چند کابل دیگر می‌تواند ظرفیت متفاوتی داشته باشد.

به همین دلیل، سطح مقطع سیم به‌تنهایی برای تعیین آمپر MCB کافی نیست.

3. نوع مصرف‌کننده

نوع بار نیز اهمیت دارد. یک بار مقاومتی ساده با موتوری که جریان راه‌اندازی بالایی دارد، رفتار یکسانی ندارد.

تجهیزات موتوری و برخی بارهای دارای جریان هجومی ممکن است هنگام راه‌اندازی جریان بیشتری بکشند. در این شرایط، علاوه بر آمپراژ، تیپ قطع MCB نیز باید بررسی شود.

اگر می‌خواهید تفاوت تیپ‌های B، C و D را دقیق‌تر بررسی کنید، مقاله تفاوت تیپ B و C و D در کلید مینیاتوری چیست؟ را نیز مطالعه کنید.

4. شرایط نصب

دمای محیط و نحوه نصب می‌تواند روی ظرفیت جریان مجاز هادی تأثیر بگذارد. تجمع چند کابل در یک مسیر نیز ممکن است شرایط حرارتی را تغییر دهد.

در پروژه‌های واقعی، همین جزئیات می‌توانند نتیجه محاسبات را تغییر دهند.

5. تعداد پل و نوع مدار

آمپراژ فقط یکی از مشخصات MCB است. تعداد پل نیز باید با ساختار مدار هماهنگ باشد.

مدار تک‌فاز و سه‌فاز شرایط یکسانی ندارند. برای آشنایی بیشتر با این موضوع می‌توانید مقاله تفاوت کلید مینیاتوری تک فاز و سه فاز چیست؟ را مطالعه کنید.

6. قدرت قطع کلید

قدرت قطع نیز هنگام انتخاب MCB اهمیت دارد. این مشخصه با جریان اتصال کوتاه احتمالی در محل نصب مرتبط است.

بنابراین انتخاب یک کلید فقط بر اساس آمپراژ کافی نیست. قدرت قطع باید با شرایط شبکه و محل نصب هماهنگ باشد.

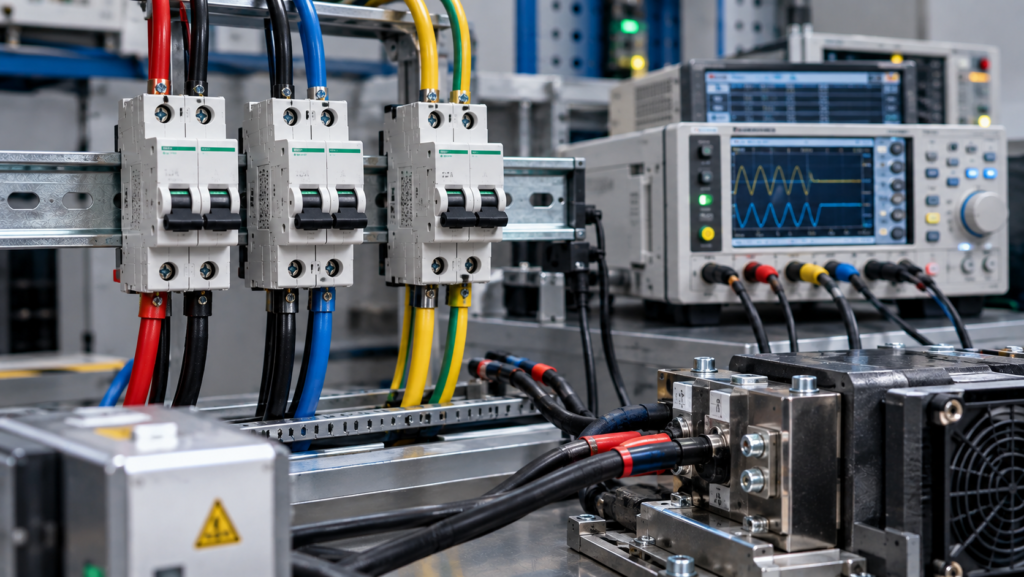

آیا تیپ کلید روی انتخاب آمپر تأثیر دارد؟

تیپ و آمپر دو مشخصه متفاوت هستند، اما هر دو باید هنگام انتخاب بررسی شوند.

آمپراژ، جریان نامی MCB را مشخص می‌کند. تیپ کلید نیز مشخص می‌کند بخش مغناطیسی آن در برابر جریان‌های لحظه‌ای چه رفتاری داشته باشد.

برای مثال، تیپ C در محدوده مغناطیسی بالاتری نسبت به تیپ B عمل می‌کند. استاندارد IEC/EN 60898-1 برای تیپ‌های B، C و D به‌ترتیب محدوده‌های معمول 3 تا 5، 5 تا 10 و 10 تا 20 برابر In را مشخص می‌کند.

در نتیجه، نمی‌توان گفت «کلید 16 آمپر همیشه مناسب است». باید آمپراژ و تیپ، هر دو با نوع مدار هماهنگ باشند.

آیا آمپر کلید مینیاتوری تک فاز و سه فاز متفاوت است؟

خود مفهوم آمپراژ در MCB تک‌فاز و سه‌فاز یکسان است. هر دو بر اساس جریان نامی مشخص می‌شوند.

تفاوت اصلی به ساختار مدار و نحوه استفاده از کلید مربوط می‌شود. یک MCB سه‌پل می‌تواند برای حفاظت یک مدار سه‌فاز استفاده شود، اما جریان نامی آن همچنان به‌صورت آمپر روی کلید مشخص می‌شود.

در نتیجه، سه‌فاز بودن مدار به این معنی نیست که باید آمپراژ کلید را سه برابر کنیم. جریان هر مسیر و طراحی سیستم باید جداگانه بررسی شود.

برای آشنایی با ساختار انواع پل‌ها نیز می‌توانید مقاله انواع کلید مینیاتوری را مطالعه کنید.

اشتباهات رایج در انتخاب آمپراژ کلید مینیاتوری

چند اشتباه در انتخاب MCB بسیار رایج است:

انتخاب بر اساس توان دستگاه بدون بررسی کابل: توان مصرف‌کننده به‌تنهایی برای انتخاب کلید کافی نیست.

استفاده از آمپر بالاتر برای جلوگیری از تریپ: اگر کلید مدام قطع می‌کند، ابتدا باید علت مشخص شود.

نادیده گرفتن روش نصب کابل: ظرفیت جریان هادی در شرایط مختلف می‌تواند تغییر کند.

یکسان دانستن آمپر همه مدارها: مدار روشنایی، پریز، موتور و تجهیزات پرتوان شرایط مشابهی ندارند.

بی‌توجهی به تیپ MCB: در بارهایی با جریان راه‌اندازی بالا، تیپ کلید اهمیت بیشتری پیدا می‌کند.

انتخاب فقط بر اساس عدد روی کلید: آمپراژ، تنها یکی از مشخصات مهم MCB است.

یک روش ساده برای انتخاب آمپر کلید مینیاتوری

برای اینکه انتخاب آمپر کلید مینیاتوری ساده‌تر شود، می‌توانید این مراحل را دنبال کنید:

1. جریان طراحی مدار را محاسبه کنید.
2. نوع مصرف‌کننده را مشخص کنید.
3. سطح مقطع و جنس سیم یا کابل را بررسی کنید.
4. روش نصب و شرایط محیطی را در نظر بگیرید.
5. ظرفیت مجاز جریان کابل را به دست آورید.
6. آمپراژ MCB را در محدوده مناسب انتخاب کنید.
7. تیپ B، C یا D را متناسب با نوع بار بررسی کنید.
8. قدرت قطع و تعداد پل را نیز کنترل کنید.
9. در نهایت، مشخصات MCB را با کاتالوگ سازنده تطبیق دهید.

این روش از انتخاب صرفاً تجربی جلوگیری می‌کند و هماهنگی بیشتری بین کلید، کابل و بار ایجاد می‌کند.

جدول آمپرهای رایج کلید مینیاتوری

این جدول فقط یک دید کلی ارائه می‌دهد. نمی‌توان آمپراژ مشخصی را بدون بررسی جریان بار و ظرفیت کابل برای یک مدار تجویز کرد.

جمع‌بندی؛ آمپر مناسب کلید مینیاتوری را چگونه انتخاب کنیم؟

آمپر کلید مینیاتوری چیست؟ آمپر MCB همان جریان نامی کلید است و با In نمایش داده می‌شود. مقدارهایی مانند 10، 16، 20، 25 و 32 آمپر، ظرفیت نامی کلید را مشخص می‌کنند.

با این حال، انتخاب آمپر مناسب فقط با نگاه کردن به عدد روی کلید انجام نمی‌شود. جریان طراحی مدار، ظرفیت کابل، روش نصب، نوع بار، تیپ قطع، قدرت قطع و تعداد پل باید در کنار هم بررسی شوند.

یک اصل مهم این است که جریان طراحی مدار از جریان نامی MCB بیشتر نباشد و جریان نامی کلید نیز از ظرفیت مجاز کابل تجاوز نکند. این هماهنگی، پایه اصلی انتخاب درست کلید مینیاتوری است.

اگر برای خرید MCB به دنبال مدل‌های مناسب هستید، ابتدا نوع مدار و آمپراژ موردنیاز را مشخص کنید. سپس می‌توانید مدل‌های موجود در بخش کلیدهای مینیاتوری تکفاز و کلیدهای مینیاتوری سه فاز را بررسی کنید.

سوالات متداول

آمپر کلید مینیاتوری چیست؟

آمپر کلید مینیاتوری همان جریان نامی MCB است و با نماد In مشخص می‌شود. این مقدار یکی از مهم‌ترین پارامترهای انتخاب کلید است.

کلید مینیاتوری 16 آمپر برای چه مداری مناسب است؟

این مدل در بسیاری از مدارهای عمومی استفاده می‌شود، اما انتخاب آن باید با جریان طراحی و ظرفیت سیم یا کابل هماهنگ باشد.

آیا آمپر بالاتر کلید مینیاتوری بهتر است؟

خیر. آمپر بالاتر فقط زمانی مناسب است که جریان مدار و ظرفیت کابل نیز آن را پشتیبانی کنند. افزایش بی‌دلیل آمپراژ می‌تواند سطح حفاظت مدار را کاهش دهد.

آیا برای سیم ضخیم‌تر باید آمپر کلید بیشتری انتخاب کنیم؟

لزومًا نه. سطح مقطع سیم یکی از عوامل مهم است، اما جریان بار، روش نصب، دمای محیط و شرایط مدار نیز باید بررسی شوند.

برای انتخاب آمپر کلید مینیاتوری اول کابل را بررسی کنیم یا مصرف‌کننده را؟

هر دو مورد اهمیت دارند. ابتدا جریان طراحی بار مشخص می‌شود و سپس ظرفیت هادی در شرایط واقعی نصب بررسی می‌شود تا آمپراژ MCB در محدوده مناسب قرار گیرد.

آیا آمپر کلید مینیاتوری به تیپ B و C و D مربوط است؟

آمپر و تیپ دو مشخصه جداگانه هستند. با این حال، هر دو باید متناسب با مدار انتخاب شوند. تیپ بیشتر به رفتار بخش مغناطیسی کلید در برابر جریان‌های لحظه‌ای مربوط است.
