کلید مینیاتوری چیست؟ بررسی عملکرد، ساختار و کاربردهای MCB
کلید مینیاتوری چیست؟ بررسی عملکرد، ساختار و کاربردهای MCB
کلید مینیاتوری یکی از تجهیزات مهم در تابلوهای برق و مدارهای الکتریکی است. این کلید برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.
اما کلید مینیاتوری چیست و داخل آن چه اتفاقی می‌افتد؟
MCB یا Miniature Circuit Breaker یک کلید حفاظتی با مکانیزم قطع خودکار است. وقتی جریان مدار از محدوده مجاز عبور کند، کلید می‌تواند مدار را قطع کند. این عملکرد از سیم‌ها و تجهیزات الکتریکی در برابر جریان‌های غیرمجاز محافظت می‌کند.
کلیدهای مینیاتوری در مدل‌های مختلفی تولید می‌شوند. تعداد پل، جریان نامی، قدرت قطع و منحنی عملکرد از مهم‌ترین مشخصات آن‌ها هستند.
در این مقاله با ساختار کلید مینیاتوری، نحوه عملکرد، انواع MCB و کاربردهای آن آشنا می‌شویم.
کلید مینیاتوری چیست؟
کلید مینیاتوری یا MCB یک تجهیز حفاظتی الکتریکی است که برای قطع خودکار مدار در شرایط اضافه‌بار و اتصال کوتاه طراحی شده است.
MCB برخلاف فیوز، پس از قطع شدن معمولاً نیاز به تعویض ندارد. پس از برطرف شدن خطا می‌توان کلید را دوباره وصل کرد.
کلید مینیاتوری معمولاً روی ریل DIN داخل تابلو برق نصب می‌شود. اهرم روی بدنه نیز امکان قطع و وصل دستی مدار را فراهم می‌کند.
البته وظیفه MCB فقط قطع و وصل مدار نیست. بخش اصلی کاربرد آن، حفاظت در برابر اضافه‌جریان است.
به همین دلیل انتخاب جریان نامی و مشخصات کلید باید با شرایط واقعی مدار هماهنگ باشد.
MCB مخفف چیست؟
MCB مخفف عبارت Miniature Circuit Breaker است.
در فارسی به آن «کلید مینیاتوری» یا «فیوز مینیاتوری» گفته می‌شود. اصطلاح فیوز مینیاتوری در بازار رایج است، اما از نظر فنی MCB با فیوز تفاوت دارد.
فیوز در زمان عبور جریان خطا عنصر داخلی خود را ذوب می‌کند. اما MCB با استفاده از یک مکانیزم الکترومکانیکی، کنتاکت‌ها را باز می‌کند.
به همین دلیل MCB بعد از عملکرد حفاظتی قابل ریست کردن است.

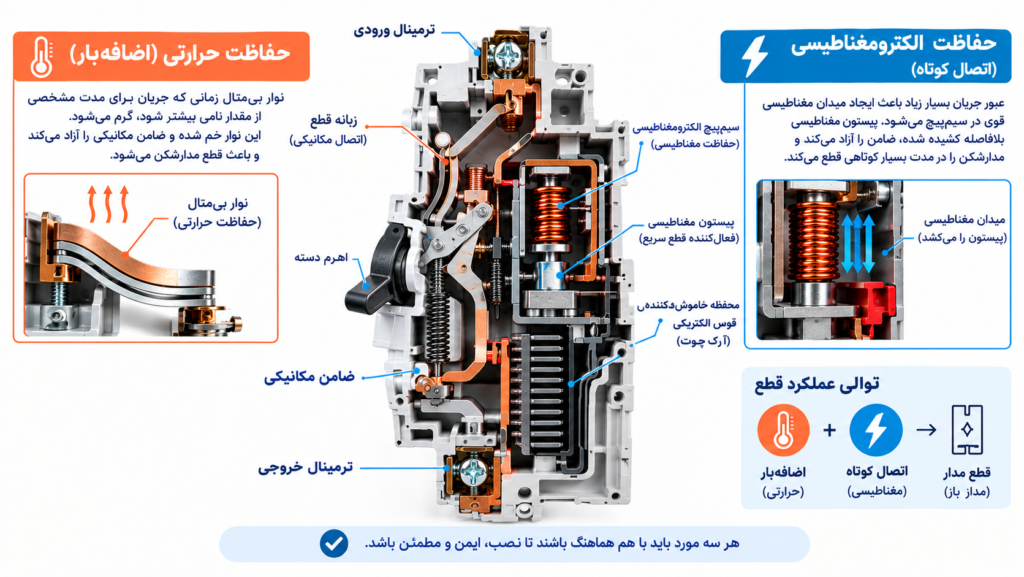

کلید مینیاتوری چگونه کار می‌کند؟
عملکرد کلید مینیاتوری را می‌توان در دو بخش اصلی بررسی کرد:
- حفاظت حرارتی در برابر اضافه‌بار
- حفاظت مغناطیسی در برابر جریان اتصال کوتاه
این دو بخش برای شرایط متفاوتی طراحی شده‌اند.
عملکرد حرارتی کلید مینیاتوری
وقتی جریان مدار برای مدت مشخصی بیشتر از جریان نامی شود، حرارت بیشتری در مسیر جریان تولید می‌شود.
در این شرایط، نوار یا تیغه بی‌متال داخل MCB گرم می‌شود. دو فلز موجود در بی‌متال رفتار حرارتی متفاوتی دارند. در نتیجه بی‌متال به تدریج خم می‌شود.
با افزایش خم‌شدگی، مکانیزم قطع فعال می‌شود و کنتاکت‌های کلید باز می‌شوند.
این بخش برای حفاظت در برابر اضافه‌بار کاربرد دارد.
نکته مهم این است که عملکرد حرارتی فوری نیست. هرچه میزان اضافه‌بار بیشتر باشد، زمان موردنیاز برای عملکرد نیز معمولاً کمتر می‌شود.
بنابراین اگر جریان برای مدت کوتاهی افزایش پیدا کند، کلید الزاماً همان لحظه قطع نمی‌کند.
عملکرد مغناطیسی کلید مینیاتوری
اتصال کوتاه شرایط متفاوتی ایجاد می‌کند.
در زمان اتصال کوتاه، جریان می‌تواند به مقدار بسیار زیادی افزایش پیدا کند. در این حالت مکانیزم مغناطیسی MCB وارد عمل می‌شود.
جریان زیاد باعث ایجاد میدان مغناطیسی قوی در سیم‌پیچ داخلی می‌شود. این میدان مکانیزم قطع را فعال می‌کند و کنتاکت‌ها با سرعت زیادی باز می‌شوند.
بنابراین بخش مغناطیسی برای قطع جریان‌های شدید و اتصال کوتاه اهمیت دارد.
در منابع فنی مربوط به IEC 60898-1، منحنی‌های B، C و D بر اساس محدوده عملکرد قطع مغناطیسی از یکدیگر متمایز می‌شوند.

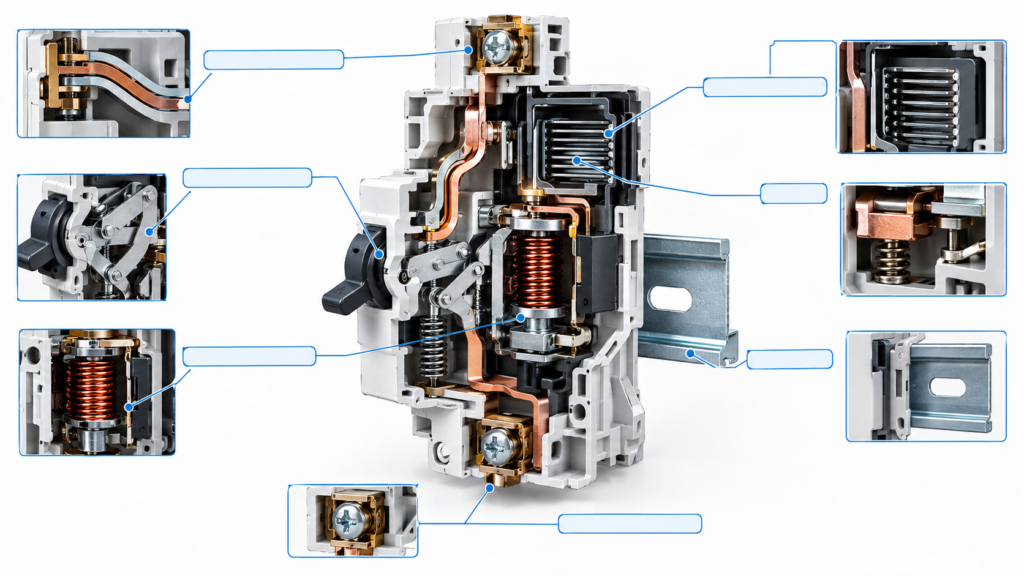

ساختار کلید مینیاتوری چگونه است؟
اگر بدنه یک MCB را در نظر بگیریم، چند بخش اصلی در عملکرد آن نقش دارند.
مهم‌ترین اجزای داخلی کلید مینیاتوری عبارت‌اند از:
- ترمینال ورودی
- ترمینال خروجی
- کنتاکت ثابت
- کنتاکت متحرک
- نوار بی‌متال
- سیم‌پیچ یا واحد مغناطیسی
- مکانیزم قطع
- اهرم قطع و وصل
- محفظه خاموش‌کننده قوس الکتریکی
- بدنه عایق
هر بخش وظیفه مشخصی دارد.
برای مثال، بی‌متال در تشخیص اضافه‌بار نقش دارد. واحد مغناطیسی جریان‌های شدید را تشخیص می‌دهد. محفظه خاموش‌کننده نیز هنگام باز شدن کنتاکت‌ها به کنترل قوس الکتریکی کمک می‌کند.
بنابراین ساختار کلید مینیاتوری فقط به یک کلید ساده محدود نمی‌شود. چند مکانیزم مختلف برای ایجاد عملکرد حفاظتی در کنار هم قرار گرفته‌اند.
اجزای مهم MCB چه وظیفه‌ای دارند؟
بی‌متال
بی‌متال یکی از مهم‌ترین اجزای حفاظتی MCB است.
وظیفه آن تشخیص اضافه‌بار است. عبور جریان بالاتر از مقدار مجاز باعث گرم شدن بی‌متال می‌شود.
با افزایش دما، بی‌متال خم می‌شود و مکانیزم قطع را فعال می‌کند.
واحد مغناطیسی
واحد مغناطیسی برای جریان‌های شدید کاربرد دارد.
در زمان اتصال کوتاه، افزایش سریع جریان باعث ایجاد نیروی مغناطیسی زیادی می‌شود. این نیرو مکانیزم قطع را فعال می‌کند.
کنتاکت‌ها
کنتاکت‌ها مسیر عبور جریان را در حالت عادی برقرار می‌کنند.
با عملکرد مکانیزم حفاظتی، کنتاکت‌ها از یکدیگر جدا می‌شوند. در نتیجه جریان مدار قطع می‌شود.
محفظه خاموش‌کننده قوس
هنگام جدا شدن کنتاکت‌ها، ممکن است قوس الکتریکی ایجاد شود.
محفظه خاموش‌کننده قوس یا Arc Chute برای کنترل و خاموش کردن این قوس استفاده می‌شود. این بخش یکی از قسمت‌های مهم ساختار داخلی MCB است.
انواع کلید مینیاتوری بر اساس تعداد پل
یکی از روش‌های دسته‌بندی MCB، تعداد پل آن است.
کلید مینیاتوری تک پل
کلید تک پل معمولاً برای مدارهای تکفاز استفاده می‌شود و یک مسیر اصلی را قطع می‌کند.
این مدل در مدارهای روشنایی و بسیاری از مدارهای مصرف‌کننده کاربرد دارد.
کلید مینیاتوری دو پل
در برخی مدارهای تکفاز، استفاده از کلید دوپل مناسب است.
در این ساختار، دو مسیر به‌صورت همزمان تحت عملکرد کلید قرار می‌گیرند. انتخاب آن باید با نوع مدار و طراحی تابلو هماهنگ باشد.
کلید مینیاتوری سه پل
کلید سه پل برای مدارهای سه‌فاز کاربرد دارد.
در این مدل، سه فاز توسط مکانیزم کلید کنترل می‌شوند. انتخاب آمپراژ و مشخصات آن باید بر اساس جریان و شرایط مدار سه‌فاز انجام شود.
در سایت نور و نیرو نیز دسته کلیدهای مینیاتوری سه فاز وجود دارد که مدل‌های سه‌پل با جریان‌های مختلف را شامل می‌شود.
کلیدهای چندپل
مدل‌های چندپل برای مدارهایی استفاده می‌شوند که نیاز به قطع همزمان چند مسیر دارند.
تعداد پل به تنهایی معیار انتخاب نیست. نوع شبکه، نحوه سیم‌کشی و الزامات حفاظتی نیز باید بررسی شود.
کلید مینیاتوری تکفاز چیست؟
کلید مینیاتوری تکفاز برای حفاظت مدارهای تکفاز استفاده می‌شود.
در این مدارها معمولاً یک فاز و یک نول وجود دارد. بسته به طراحی مدار و نوع کلید، ممکن است از مدل تک‌پل یا دوپل استفاده شود.
در هنگام انتخاب باید جریان مصرفی مدار، سطح مقطع سیم، نوع بار و مشخصات کلید بررسی شود.
اگر به دنبال انتخاب مدل‌های موجود هستید، می‌توانید کلیدهای مینیاتوری تکفاز را در دسته‌بندی محصولات نور و نیرو مشاهده کنید.
کلید مینیاتوری سه فاز چیست؟
کلید مینیاتوری سه فاز برای حفاظت مدارهای سه‌فاز استفاده می‌شود.
این کلیدها معمولاً چند پل دارند تا فازهای مدار به شکل هماهنگ کنترل شوند.
در مدارهای سه‌فاز، انتخاب کلید فقط بر اساس عدد آمپر انجام نمی‌شود. نوع بار، جریان کاری، جریان راه‌اندازی و مشخصات شبکه نیز اهمیت دارند.
به همین دلیل برای انتخاب کلید مینیاتوری سه فاز باید شرایط واقعی مدار بررسی شود.

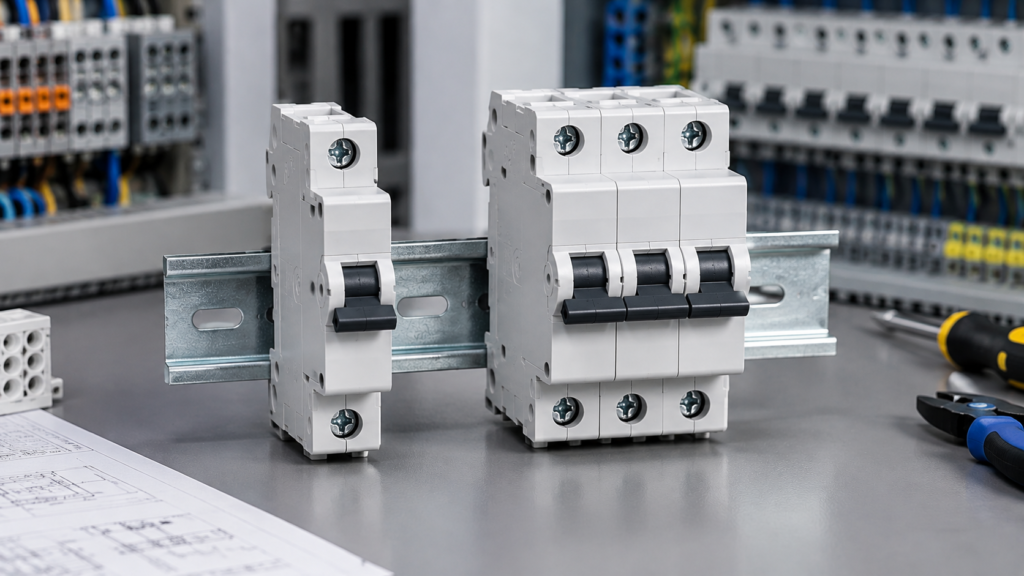

تفاوت کلید مینیاتوری تکفاز و سه فاز چیست؟
مهم‌ترین تفاوت این دو مدل به نوع مدار و تعداد مسیرهای تحت حفاظت مربوط می‌شود.
| ویژگی | کلید مینیاتوری تکفاز | کلید مینیاتوری سه فاز |
|---|---|---|
| نوع مدار | تکفاز | سه‌فاز |
| کاربرد رایج | روشنایی و مدارهای تکفاز | موتور و مدارهای سه‌فاز |
| تعداد پل رایج | ۱ یا ۲ پل | معمولاً ۳ پل |
| انتخاب آمپراژ | بر اساس جریان مدار | بر اساس جریان مدار سه‌فاز |
| کاربرد در تابلو | مدارهای تکفاز | مدارهای سه‌فاز |
نکته مهم این است که تفاوت تکفاز و سه‌فاز فقط به تعداد پل‌ها محدود نمی‌شود. نحوه اتصال و حفاظت مدار نیز باید با ساختار شبکه هماهنگ باشد.
تیپ کلید مینیاتوری چیست؟
یکی از مشخصات مهم MCB، منحنی یا تیپ قطع آن است.
در بسیاری از کلیدهای مینیاتوری، تیپ‌های B، C و D دیده می‌شوند.
این حروف نشان می‌دهند که بخش مغناطیسی کلید در چه محدوده‌ای از جریان نسبت به جریان نامی وارد عمل می‌شود.
کلید مینیاتوری تیپ B
تیپ B در محدوده پایین‌تری از جریان لحظه‌ای نسبت به تیپ‌های C و D وارد ناحیه قطع مغناطیسی می‌شود.
این ویژگی باعث می‌شود برای برخی مدارهای دارای بارهای معمولی و جریان راه‌اندازی پایین مناسب باشد.
کلید مینیاتوری تیپ C
تیپ C یکی از مدل‌های رایج MCB است.
این تیپ می‌تواند جریان لحظه‌ای بیشتری را قبل از عملکرد مغناطیسی تحمل کند. به همین دلیل در بسیاری از مدارهای عمومی و بارهایی که جریان راه‌اندازی بیشتری دارند استفاده می‌شود.
کلید مینیاتوری تیپ D
تیپ D برای مدارهایی در نظر گرفته می‌شود که جریان راه‌اندازی بسیار بیشتری دارند.
موتورها و برخی تجهیزات با جریان اولیه بالا می‌توانند در این دسته قرار بگیرند.
البته انتخاب تیپ D صرفاً به دلیل بالا بودن جریان راه‌اندازی انجام نمی‌شود. مشخصات واقعی بار و شرایط مدار باید بررسی شود.
طبق مشخصات IEC 60898-1، محدوده عملکرد مغناطیسی تیپ‌های B، C و D متفاوت است؛ برای نمونه محدوده رایج عملکرد مغناطیسی به‌ترتیب حدود 3 تا 5، 5 تا 10 و 10 تا 20 برابر جریان نامی بیان می‌شود.

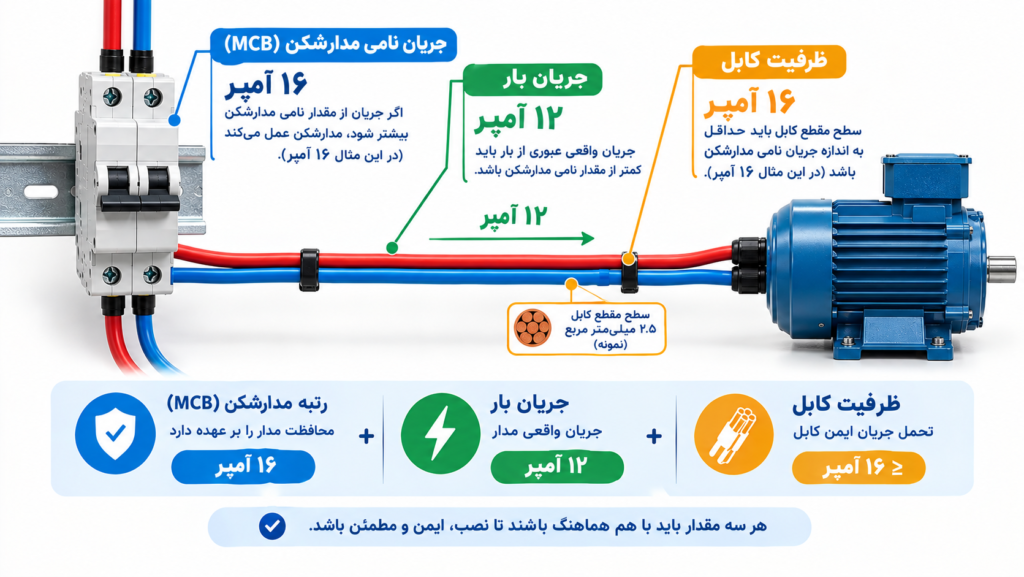

آمپراژ کلید مینیاتوری چیست؟
آمپراژ یا جریان نامی MCB مقدار جریانی است که کلید برای کارکرد عادی خود در شرایط تعیین‌شده طراحی شده است.
برای مثال، روی یک کلید ممکن است عدد 16A، 20A یا 32A درج شده باشد.
اما این عدد نباید تنها معیار انتخاب باشد.
جریان نامی کلید باید با ظرفیت تحمل جریان سیم و کابل، نوع بار و شرایط نصب هماهنگ باشد.
انتخاب کلید با آمپراژ بیش از ظرفیت سیم می‌تواند خطرناک باشد. در چنین شرایطی ممکن است جریان از ظرفیت سیم بیشتر شود، اما MCB برای قطع مدار در آن محدوده مناسب نباشد.
پس هنگام انتخاب آمپراژ، حفاظت از سیم و کابل یکی از مهم‌ترین معیارهاست.
قدرت قطع کلید مینیاتوری چیست؟
قدرت قطع یا Breaking Capacity مشخص می‌کند که MCB تا چه مقدار جریان اتصال کوتاه را می‌تواند با ایمنی مناسب قطع کند.
این مشخصه معمولاً با واحد kA روی بدنه کلید درج می‌شود.
برای مثال ممکن است روی یک MCB مقدار 6kA یا 10kA نوشته شده باشد.
قدرت قطع باید با جریان اتصال کوتاه احتمالی در محل نصب هماهنگ باشد.
بنابراین اگر در یک تابلو احتمال جریان خطای بالایی وجود دارد، نمی‌توان صرفاً بر اساس آمپراژ کلید تصمیم گرفت.
آمپراژ و قدرت قطع دو مشخصه متفاوت هستند.
کلید مینیاتوری در برابر چه خطاهایی محافظت می‌کند؟
MCB در درجه اول برای حفاظت در برابر اضافه‌جریان طراحی شده است.
مهم‌ترین موارد شامل موارد زیر هستند:
- اضافه‌بار
- اتصال کوتاه
- جریان بیش از ظرفیت مدار
- برخی خطاهای شدید جریان
اما MCB جایگزین تمام تجهیزات حفاظتی نیست.
برای مثال، حفاظت در برابر جریان نشتی و برق‌گرفتگی معمولاً به تجهیزات دیگری مانند RCD یا RCBO نیاز دارد.
بنابراین نباید تصور کرد که نصب یک کلید مینیاتوری به تنهایی تمام خطرات الکتریکی را برطرف می‌کند.
کاربردهای کلید مینیاتوری چیست؟
کلیدهای مینیاتوری در بسیاری از مدارهای برق استفاده می‌شوند.
برخی از کاربردهای رایج عبارت‌اند از:
حفاظت مدارهای روشنایی
برای حفاظت مدارهای روشنایی می‌توان از MCB با مشخصات مناسب استفاده کرد.
جریان مدار و نوع تجهیزات روشنایی باید هنگام انتخاب بررسی شود.
حفاظت مدار پریزها
مدارهای پریز نیز معمولاً به حفاظت اضافه‌جریان نیاز دارند.
انتخاب آمپراژ کلید باید با سیم‌کشی و ظرفیت مدار هماهنگ باشد.
تابلوهای برق
MCB یکی از تجهیزات رایج داخل تابلوهای توزیع برق است.
هر مدار می‌تواند بر اساس نیاز خود کلید حفاظتی جداگانه داشته باشد.
تجهیزات صنعتی
در مدارهای صنعتی نیز از کلیدهای مینیاتوری استفاده می‌شود.
در این کاربردها انتخاب تیپ قطع، جریان نامی و قدرت قطع اهمیت بیشتری پیدا می‌کند.
تفاوت کلید مینیاتوری با فیوز چیست؟
هر دو تجهیز برای حفاظت در برابر اضافه‌جریان استفاده می‌شوند، اما ساختار آن‌ها متفاوت است.
در فیوز، عنصر داخلی در اثر عبور جریان خطا ذوب می‌شود. پس از عملکرد باید فیوز تعویض شود.
در MCB، مکانیزم داخلی کنتاکت‌ها را باز می‌کند. پس از رفع خطا می‌توان کلید را دوباره وصل کرد.
از طرف دیگر، فیوز و MCB هرکدام مشخصات و کاربردهای خاص خود را دارند.
بنابراین انتخاب بین آن‌ها باید بر اساس طراحی مدار و الزامات حفاظتی انجام شود.
هنگام انتخاب کلید مینیاتوری به چه نکاتی توجه کنیم؟
برای انتخاب MCB مناسب، بهتر است چند مشخصه اصلی را همزمان بررسی کنید:
۱. جریان نامی
جریان مصرفی مدار را مشخص کنید.
سپس جریان نامی MCB را متناسب با مدار و ظرفیت سیم انتخاب کنید.
۲. تعداد پل
مشخص کنید مدار تکفاز است یا سه‌فاز.
سپس تعداد پل مناسب را انتخاب کنید.
۳. تیپ قطع
نوع بار و جریان راه‌اندازی آن را بررسی کنید.
سپس منحنی B، C یا D را بر اساس شرایط مدار انتخاب کنید.
۴. قدرت قطع
سطح احتمالی جریان اتصال کوتاه در محل نصب را بررسی کنید.
قدرت قطع MCB باید برای این شرایط مناسب باشد.
۵. ولتاژ نامی
ولتاژ کاری کلید باید با ولتاژ شبکه هماهنگ باشد.
۶. شرایط نصب
دمای محیط، تابلو، نحوه نصب و تعداد کلیدهای کنار یکدیگر نیز می‌تواند بر عملکرد تجهیزات اثر بگذارد.
بنابراین انتخاب MCB فقط با نگاه کردن به عدد آمپر روی بدنه انجام نمی‌شود.
آیا کلید مینیاتوری بعد از قطع شدن دوباره قابل استفاده است؟
در حالت عادی، MCB پس از عملکرد حفاظتی قابل وصل مجدد است.
اما قبل از وصل کردن آن باید دلیل قطع مشخص شود.
اگر کلید به دلیل اضافه‌بار قطع شده باشد، ابتدا باید بار اضافی از مدار حذف شود.
اگر علت قطع اتصال کوتاه باشد، باید محل خطا پیدا و برطرف شود.
وصل کردن مکرر کلید بدون بررسی علت قطع می‌تواند خطرناک باشد.
پس ریست کردن MCB به معنی برطرف شدن مشکل نیست.
جمع‌بندی؛ کلید مینیاتوری چیست و چه کاربردی دارد؟
در پاسخ به سؤال کلید مینیاتوری چیست می‌توان گفت MCB یک تجهیز حفاظتی الکتریکی برای قطع خودکار مدار در برابر اضافه‌بار و اتصال کوتاه است.
ساختار آن شامل بخش‌هایی مانند بی‌متال، واحد مغناطیسی، کنتاکت‌ها، مکانیزم قطع و محفظه خاموش‌کننده قوس است.
بخش حرارتی بیشتر برای اضافه‌بار و بخش مغناطیسی برای جریان‌های شدید و اتصال کوتاه عمل می‌کند.
کلیدهای مینیاتوری بر اساس تعداد پل، جریان نامی، قدرت قطع و منحنی عملکرد دسته‌بندی می‌شوند. تیپ‌های B، C و D نیز رفتار مغناطیسی متفاوتی دارند.
برای انتخاب MCB مناسب باید نوع مدار، جریان مصرفی، ظرفیت سیم و کابل، نوع بار، جریان راه‌اندازی، تعداد پل و قدرت قطع بررسی شود.
در نهایت، انتخاب درست کلید مینیاتوری فقط به خرید یک کلید با آمپراژ مشخص محدود نمی‌شود. مشخصات کلید باید با شرایط واقعی مدار هماهنگ باشد.
سوالات متداول درباره کلید مینیاتوری
کلید مینیاتوری چیست؟
کلید مینیاتوری یا MCB یک تجهیز حفاظتی است که برای قطع خودکار مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.
MCB مخفف چیست؟
MCB مخفف Miniature Circuit Breaker به معنی کلید مدارشکن مینیاتوری است.
کلید مینیاتوری چگونه عمل می‌کند؟
MCB معمولاً با دو مکانیزم اصلی کار می‌کند. بخش حرارتی برای اضافه‌بار و بخش مغناطیسی برای جریان‌های شدید و اتصال کوتاه عمل می‌کند.
تفاوت تیپ B و C در کلید مینیاتوری چیست؟
محدوده عملکرد مغناطیسی آن‌ها متفاوت است. تیپ C در برابر جریان لحظه‌ای بیشتری نسبت به تیپ B تحمل دارد و به همین دلیل برای برخی بارهای دارای جریان راه‌اندازی بیشتر مناسب‌تر است.
کلید مینیاتوری سه فاز برای چه مدارهایی استفاده می‌شود؟
کلید مینیاتوری سه فاز برای حفاظت مدارهای سه‌فاز استفاده می‌شود و معمولاً دارای سه پل است.
آیا کلید مینیاتوری از برق‌گرفتگی جلوگیری می‌کند؟
MCB برای حفاظت در برابر اضافه‌جریان و اتصال کوتاه طراحی شده است. حفاظت در برابر جریان نشتی و برق‌گرفتگی به تجهیزات حفاظتی مناسب دیگری نیاز دارد.
قدرت قطع کلید مینیاتوری چیست؟
قدرت قطع نشان می‌دهد کلید تا چه مقدار جریان اتصال کوتاه را می‌تواند طبق مشخصات خود قطع کند. این مقدار معمولاً با واحد kA روی کلید درج می‌شود.
