حفاظت از رله SSR؛ انتخاب فیوز، MOV و مدار حفاظتی مناسب
حفاظت از رله SSR؛ انتخاب فیوز، MOV و مدار حفاظتی مناسب
رله SSR برخلاف رله‌های مکانیکی، از قطعات نیمه‌هادی برای قطع و وصل بار استفاده می‌کند. همین ساختار باعث می‌شود در برابر برخی اضافه‌جریان‌ها و اضافه‌ولتاژها حساس باشد.
اتصال کوتاه، جریان هجومی و Spikeهای ولتاژی می‌توانند به بخش خروجی SSR آسیب بزنند. برای همین، انتخاب یک SSR مناسب به‌تنهایی کافی نیست. مدار اطراف رله هم باید حفاظت مناسبی داشته باشد.
در این مقاله روش‌های اصلی حفاظت از رله SSR را بررسی می‌کنیم. فیوز، MOV، مدار Snubber و دیود هرزگرد هرکدام وظیفه متفاوتی دارند. شناخت این تفاوت‌ها به انتخاب مدار حفاظتی مناسب کمک می‌کند.
چرا حفاظت از رله SSR اهمیت دارد؟
SSR برای سوئیچینگ سریع و بدون کنتاکت مکانیکی طراحی شده است. با این حال، نیمه‌هادی‌های داخل آن محدودیت‌های مشخصی دارند.
اگر جریان عبوری از حد مجاز بیشتر شود، دمای قطعه افزایش پیدا می‌کند. اتصال کوتاه نیز می‌تواند جریان بسیار زیادی ایجاد کند و در مدت کوتاهی به خروجی SSR آسیب بزند.
از طرف دیگر، بارهای القایی هنگام قطع و وصل می‌توانند Spike ولتاژی ایجاد کنند.
در کنار این موضوع، جریان هجومی نیز می‌تواند در لحظه راه‌اندازی بعضی بارها چند برابر جریان عادی باشد و فشار زیادی به SSR وارد کند.
چنین Spikeهایی ممکن است از محدوده مجاز SSR عبور کنند و باعث خرابی یا عملکرد نادرست آن شوند. سازندگان SSR نیز استفاده از مدارهای حفاظتی مناسب را برای شرایط اضافه‌ولتاژ و اضافه‌جریان توصیه می‌کنند.
مهم‌ترین خطرات برای رله SSR چیست؟
حفاظت SSR باید بر اساس نوع خطر طراحی شود. همه خطاها را نمی‌توان با یک قطعه برطرف کرد.
مهم‌ترین عوامل آسیب عبارت‌اند از:
- اتصال کوتاه در مدار بار
- اضافه‌جریان
- جریان هجومی
- اضافه‌ولتاژ
- Spike ناشی از بارهای القایی
- افزایش دمای SSR
- افزایش سریع ولتاژ یا dv/dt
- انتخاب نادرست ولتاژ یا جریان رله
برای مثال، فیوز وظیفه اصلی حفاظت در برابر اضافه‌جریان و اتصال کوتاه را دارد. MOV بیشتر برای محدود کردن اضافه‌ولتاژهای گذرا استفاده می‌شود. Snubber نیز در کنترل Spike و dv/dt نقش دارد.
پس نمی‌توان یک قطعه را جایگزین تمام تجهیزات حفاظتی کرد.
آیا رله SSR به فیوز نیاز دارد؟
در بسیاری از مدارهای قدرت، استفاده از حفاظت اضافه‌جریان برای SSR ضروری است. دلیل آن ساده است: SSR یک قطعه نیمه‌هادی است و در برابر اتصال کوتاه نمی‌تواند مانند یک کلید مکانیکی عمل کند.
فیوز در صورت وقوع جریان خطا، مدار را قطع می‌کند. در نتیجه انرژی خطا قبل از وارد شدن آسیب جدی به SSR محدود می‌شود.
Panasonic نیز برای حفاظت اضافه‌جریان SSR، استفاده از فیوز یا قطع‌کننده جریان را به‌عنوان یکی از روش‌های حفاظتی معرفی می‌کند.
البته وجود فیوز به معنی انتخاب هر فیوزی نیست. سرعت عملکرد و مشخصات قطع فیوز باید با تحمل SSR هماهنگ باشد.
چگونه فیوز مناسب برای رله SSR انتخاب کنیم؟
انتخاب فیوز مناسب رله SSR به چند پارامتر وابسته است. جریان بار فقط یکی از آن‌هاست.
۱. جریان کاری بار را مشخص کنید
ابتدا باید بدانید بار در حالت عادی چه مقدار جریان مصرف می‌کند.
این مقدار باید با جریان نامی SSR و فیوز مقایسه شود. اگر فیوز بیش از حد کوچک انتخاب شود، در شرایط عادی مدار را قطع خواهد کرد.
فیوز بیش از حد بزرگ نیز ممکن است هنگام اتصال کوتاه، دیر عمل کند.
۲. جریان هجومی را در نظر بگیرید
برخی بارها هنگام روشن شدن جریان بیشتری نسبت به حالت عادی دارند. موتور، لامپ و بعضی بارهای خازنی نمونه‌هایی از این وضعیت هستند.
بنابراین فیوز نباید صرفاً بر اساس جریان عادی بار انتخاب شود. جریان هجومی و مدت آن نیز باید بررسی شود.
۳. سرعت عملکرد فیوز را بررسی کنید
برای حفاظت از نیمه‌هادی‌ها، سرعت عملکرد اهمیت زیادی دارد.
Littelfuse برای SSRهای خود استفاده از فیوزهای سریع را برای حفاظت در برابر اتصال کوتاه توصیه می‌کند و انتخاب فیوز را با پارامتر I²t مرتبط می‌داند. در دستورالعمل این سازنده، برای نمونه، I²t فیوز باید از I²t تحملی رله کمتر باشد. مقدار دقیق همچنان باید بر اساس مدل SSR و توصیه سازنده انتخاب شود.
۴. ولتاژ و قدرت قطع فیوز را بررسی کنید
فیوز باید برای ولتاژ مدار مناسب باشد.
قدرت قطع یا Interrupting Rating نیز اهمیت دارد. این مقدار باید با سطح احتمالی جریان اتصال کوتاه در مدار سازگار باشد.
در نتیجه، انتخاب فیوز را نمی‌توان به یک فرمول ساده مثل «جریان بار × یک ضریب ثابت» محدود کرد.
فیوز سریع یا فیوز معمولی؛ کدام برای SSR بهتر است؟
پاسخ به ساختار مدار و توصیه سازنده بستگی دارد.
در بسیاری از کاربردهای SSR، فیوزهای سریع یا مخصوص حفاظت نیمه‌هادی گزینه مناسب‌تری هستند. این فیوزها برای محدود کردن سریع جریان خطا طراحی شده‌اند.
Littelfuse نیز برای حفاظت SSR در برابر اتصال کوتاه، استفاده از فیوزهای Fast-Acting و در برخی موارد Ultra-Fast را توصیه می‌کند. دلیل اصلی، سرعت واکنش بیشتر در برابر جریان خطاست.
با این حال، نباید صرفاً با دیدن عبارت «Fast» یک فیوز انتخاب کرد. منحنی عملکرد، I²t، ولتاژ، قدرت قطع و مشخصات خود SSR باید با یکدیگر تطبیق داده شوند.
MOV در رله SSR چیست و چه کاربردی دارد؟
MOV یا Metal Oxide Varistor یکی از قطعات مهم برای حفاظت در برابر Surge است.
این قطعه در شرایط عادی مقاومت بسیار بالایی دارد. هنگامی که ولتاژ از محدوده مشخصی بالاتر برود، مقاومت MOV کاهش پیدا می‌کند و انرژی Surge را محدود می‌کند.

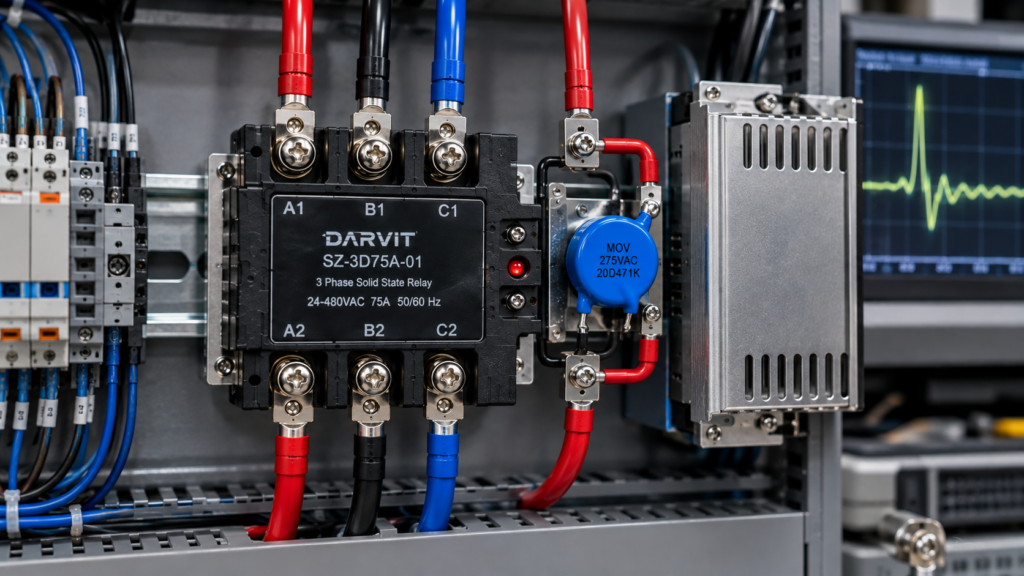

در مدار SSR، MOV می‌تواند در سمت خروجی و موازی با مدار بار قرار بگیرد. Panasonic نیز برای SSRهای AC در شرایطی که احتمال Surge بالاست، استفاده از Varistor در دو سر خروجی SSR را توصیه می‌کند.
در برخی مدل‌های SSR حتی Varistor به‌صورت داخلی وجود دارد. بنابراین قبل از افزودن MOV خارجی، مشخصات همان مدل را بررسی کنید.
چگونه MOV مناسب برای SSR انتخاب کنیم؟
انتخاب MOV فقط با توجه به ولتاژ اسمی شبکه انجام نمی‌شود.
چند پارامتر مهم باید بررسی شود:
- ولتاژ کاری مداوم MOV
- ولتاژ Varistor
- ولتاژ Clamping
- انرژی قابل تحمل
- جریان Surge
- تعداد دفعات وقوع Surge
- نوع بار
اگر MOV برای ولتاژ بسیار پایین انتخاب شود، ممکن است در شرایط عادی نیز وارد ناحیه هدایت شود. انتخاب ولتاژ بسیار بالا هم باعث می‌شود قطعه نتواند Surge را به‌اندازه کافی محدود کند.
بنابراین مشخصات MOV باید با ولتاژ مدار و سطح حفاظت موردنیاز هماهنگ باشد.

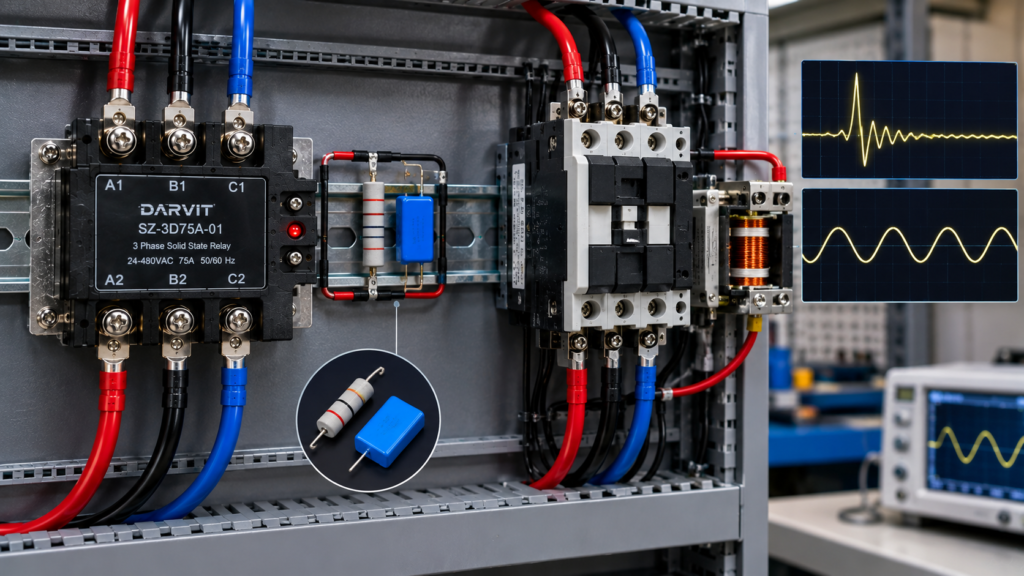

Snubber در حفاظت رله SSR چه نقشی دارد؟
مدار Snubber معمولاً از یک مقاومت و خازن تشکیل می‌شود و برای کنترل تغییرات سریع ولتاژ کاربرد دارد.
این مدار به‌خصوص در مدارهایی با بار القایی اهمیت پیدا می‌کند. هنگام قطع چنین بارهایی، انرژی ذخیره‌شده در اندوکتانس می‌تواند Spike ایجاد کند.
یک Snubber مناسب می‌تواند dv/dt و نوسانات ناخواسته را محدود کند.
Panasonic نیز توضیح می‌دهد که Spike ناشی از بارهای القایی می‌تواند باعث افزایش dv/dt و حتی تحریک ناخواسته SSR شود. مدار Snubber برای کاهش این اثر استفاده می‌شود.
تفاوت MOV و Snubber در حفاظت SSR چیست؟
MOV و Snubber هر دو در برابر مشکلات گذرا کاربرد دارند، اما عملکردشان یکسان نیست.
| ویژگی | MOV | Snubber |
|---|---|---|
| وظیفه اصلی | محدود کردن Surge | کنترل Spike و dv/dt |
| ساختار | وریستور | مقاومت + خازن |
| کاربرد رایج | اضافه‌ولتاژ گذرا | بارهای القایی و نوسانات |
| محل استفاده | معمولاً موازی با مدار | معمولاً موازی با بار یا خروجی |
| انتخاب | بر اساس ولتاژ و انرژی Surge | بر اساس ویژگی مدار و بار |
در بعضی مدارها می‌توان از هر دو روش استفاده کرد. انتخاب نهایی باید با توجه به مشخصات بار و SSR انجام شود.
دیود هرزگرد در حفاظت SSR چه کاربردی دارد؟
وقتی SSR برای کنترل یک بار DC القایی استفاده می‌شود، موضوع کمی متفاوت است.
بوبین رله، شیر برقی و بعضی بارهای DC هنگام قطع جریان، انرژی ذخیره‌شده خود را به شکل Spike ولتاژی آزاد می‌کنند. یک دیود هرزگرد می‌تواند مسیر مناسبی برای تخلیه این انرژی ایجاد کند.
در این شرایط، دیود به‌صورت موازی با بار القایی DC قرار می‌گیرد.
برای مدارهای DC، سازندگان نیز استفاده از روش‌هایی مانند Clamp Diode را برای محدود کردن Spike توصیه می‌کنند.
البته دیود هرزگرد برای بار AC کاربرد مشابهی ندارد. نوع بار باید قبل از انتخاب مدار حفاظتی مشخص شود.
برای بار AC چه مدار حفاظتی مناسب است؟
اگر SSR یک بار AC را کنترل می‌کند، انتخاب مدار حفاظتی به نوع بار بستگی دارد.
در کنار مدار حفاظتی، نوع روش سوئیچینگ SSR نیز اهمیت دارد و تفاوت Zero Cross و Random Turn-On می‌تواند روی نحوه روشن شدن بار تأثیر بگذارد.
بار مقاومتی
بارهای مقاومتی مانند برخی هیترها معمولاً رفتار ساده‌تری دارند. با این حال، Surge ورودی و شرایط شبکه همچنان باید بررسی شود.
بار القایی
برای موتور، شیر برقی و بارهای القایی، Spike هنگام قطع می‌تواند مهم باشد.
در این شرایط، MOV یا Snubber می‌تواند برای محدود کردن اضافه‌ولتاژ گذرا استفاده شود. Panasonic نیز برای SSRهای AC، استفاده از Varistor یا مدار Snubber را در شرایط مناسب توصیه می‌کند.
بار دارای جریان هجومی
در این حالت، انتخاب فیوز اهمیت بیشتری پیدا می‌کند.
جریان اولیه بار باید در کنار جریان نامی SSR و مشخصات فیوز بررسی شود. در غیر این صورت ممکن است فیوز در هر بار روشن شدن مدار عمل کند یا حفاظت کافی ایجاد نشود.
برای بار DC چه مدار حفاظتی مناسب است؟
در بارهای DC، نوع حفاظت باید با ساختار مدار هماهنگ باشد.
برای بارهای القایی DC، دیود هرزگرد یکی از روش‌های متداول است. در برخی شرایط نیز می‌توان از TVS یا مدارهای Clamp مناسب استفاده کرد.
اگر SSR خروجی DC دارد، حتماً حداکثر Spike مجاز آن را از دیتاشیت بخوانید. Panasonic نیز تأکید می‌کند که Spike بارهای القایی DC نباید از حداکثر مقدار مجاز SSR عبور کند.
آیا فیوز از SSR در برابر اضافه‌ولتاژ محافظت می‌کند؟
خیر.
این دو قطعه وظایف متفاوتی دارند.
فیوز برای حفاظت در برابر اضافه‌جریان و اتصال کوتاه به کار می‌رود. MOV و مدارهای مشابه برای محدود کردن اضافه‌ولتاژهای گذرا مناسب هستند.
پس نمی‌توان انتظار داشت یک فیوز به‌تنهایی از SSR در برابر Surge ولتاژی محافظت کند.
همین تفاوت یکی از مهم‌ترین نکات در طراحی مدار حفاظتی SSR است.

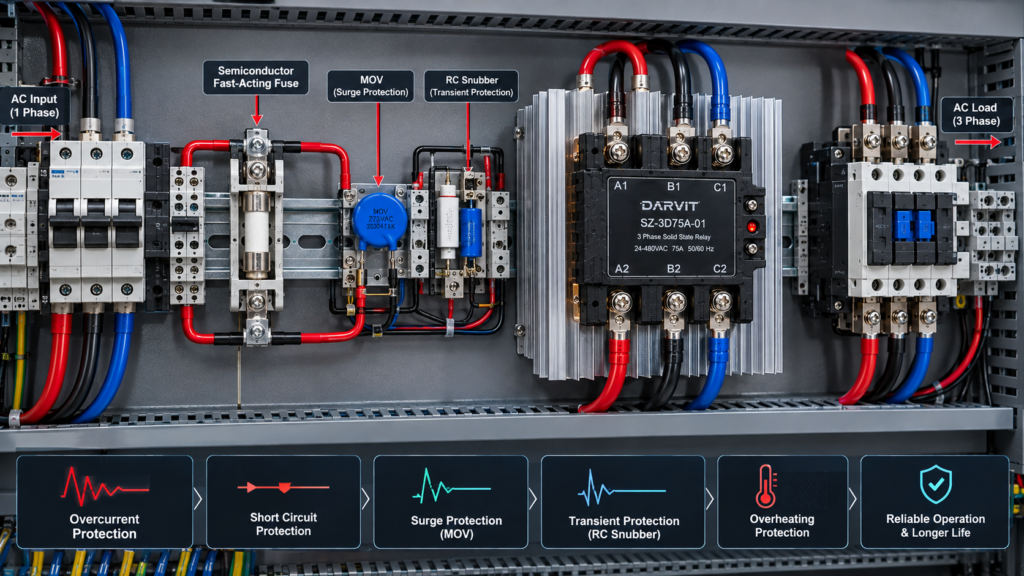

یک مدار حفاظتی کامل برای رله SSR چه اجزایی دارد؟
مدار دقیق به نوع بار و SSR بستگی دارد، اما در یک طراحی معمول ممکن است چند لایه حفاظت داشته باشیم:
منبع تغذیه → فیوز → SSR → بار
در کنار این مسیر، یک MOV یا Snubber می‌تواند برای کنترل Surge و Spike قرار بگیرد.
اگر بار DC و القایی باشد، ممکن است دیود هرزگرد نیز در دو سر بار قرار گیرد.
بنابراین یک قطعه به‌تنهایی مسئول حفاظت کامل نیست. هر بخش، خطر مشخصی را هدف قرار می‌دهد.

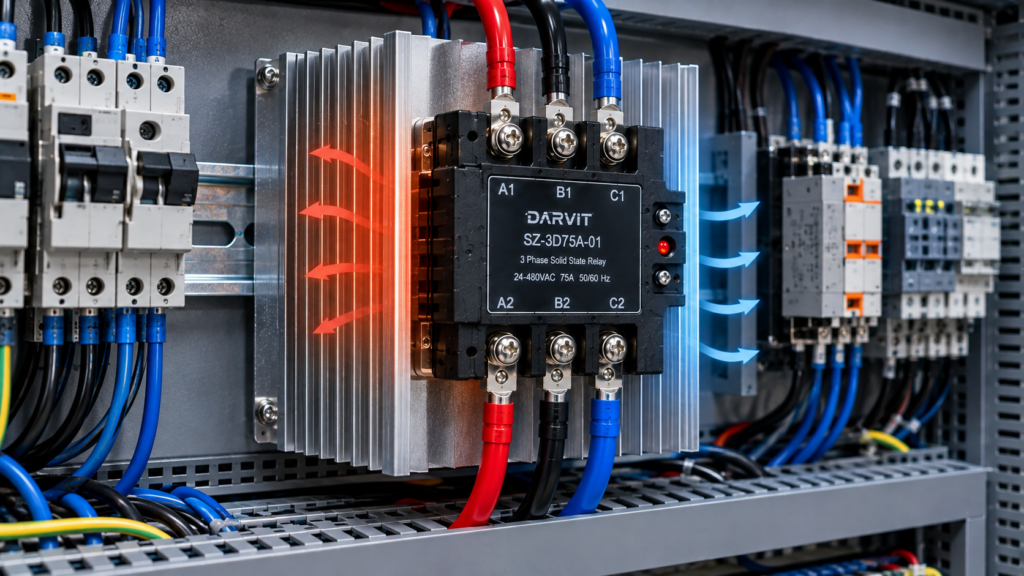

نقش هیت‌سینک در حفاظت SSR چیست؟
حفاظت فقط به فیوز و قطعات ضد Surge محدود نمی‌شود.
SSR هنگام عبور جریان گرما تولید می‌کند. اگر این گرما به‌درستی دفع نشود، دمای داخلی قطعه افزایش پیدا می‌کند و عمر آن کاهش می‌یابد.
در جریان‌های بالا، هیت‌سینک می‌تواند نقش مهمی در کنترل دمای SSR داشته باشد.
به همین دلیل، انتخاب هیت‌سینک مناسب برای رله SSR باید با توجه به جریان بار، شرایط نصب و میزان حرارت تولیدشده انجام شود.
حتی برخی مدل‌ها مشخصات جریان خود را در شرایط حرارتی خاص اعلام می‌کنند.
بنابراین طراحی حرارتی را باید بخشی از سیستم حفاظت SSR در نظر گرفت.
اشتباهات رایج در حفاظت از رله SSR
انتخاب فیوز فقط بر اساس جریان بار
جریان بار مهم است، اما تنها معیار نیست. I²t، جریان هجومی، ولتاژ و قدرت قطع نیز اهمیت دارند.
استفاده از MOV نامناسب
MOV باید با ولتاژ و انرژی Surge مدار هماهنگ باشد. یک انتخاب اشتباه ممکن است باعث عملکرد زودهنگام یا حفاظت ناکافی شود.
تصور اینکه فیوز همه خطاها را برطرف می‌کند
فیوز برای اضافه‌جریان طراحی شده است. برای Surge ولتاژی باید از مدار حفاظتی مناسب دیگری استفاده کرد.
بی‌توجهی به نوع بار
مدار حفاظتی موتور با یک بار مقاومتی ساده یکسان نیست. بار DC القایی نیز شرایط متفاوتی دارد.
نادیده گرفتن هیت‌سینک
افزایش دمای SSR می‌تواند به اندازه یک Surge برای طول عمر قطعه مهم باشد.
اضافه کردن Snubber بدون بررسی مدار
مقادیر R و C باید با شرایط مدار هماهنگ باشند. انتخاب تصادفی این قطعات می‌تواند نتیجه مطلوبی نداشته باشد.
چگونه یک مدار حفاظتی مناسب برای SSR طراحی کنیم؟
برای انتخاب مدار حفاظتی، ابتدا مشخصات بار را تعیین کنید.
سپس نوع SSR و محدودیت‌های آن را بررسی کنید.
ترتیب زیر می‌تواند یک چک‌لیست کاربردی باشد:
- جریان عادی بار را مشخص کنید.
- جریان هجومی را بررسی کنید.
- نوع بار را مشخص کنید.
- ولتاژ مدار را بررسی کنید.
- جریان نامی SSR را با بار مقایسه کنید.
- I²t و مشخصات حفاظتی SSR را بخوانید.
- فیوز مناسب را انتخاب کنید.
- احتمال Surge و Spike را بررسی کنید.
- در صورت نیاز MOV یا Snubber اضافه کنید.
- برای بار DC القایی، مدار Clamp مناسب در نظر بگیرید.
- شرایط حرارتی و هیت‌سینک را بررسی کنید.
این روش کمک می‌کند حفاظت مدار بر اساس شرایط واقعی طراحی شود.
رله SSR دارویت را چگونه در برابر آسیب محافظت کنیم؟
اگر از رله SSR دارویت استفاده می‌کنید، مدار حفاظتی را بر اساس مشخصات همان مدل طراحی کنید.
هنگام انتخاب رله SSR دارویت نیز باید علاوه بر جریان و ولتاژ نامی، نوع بار، جریان هجومی، شرایط حرارتی و الزامات حفاظتی مدار را در نظر گرفت.
ابتدا جریان و ولتاژ بار را مشخص کنید. سپس نوع خروجی SSR و شرایط حرارتی آن را بررسی کنید.
در مرحله بعد، به جریان هجومی و احتمال Surge توجه داشته باشید. اگر مدار با بار القایی یا جریان‌های لحظه‌ای بالا کار می‌کند، انتخاب فیوز و مدار حفاظتی اهمیت بیشتری پیدا می‌کند.
در نهایت، اطلاعات دیتاشیت مدل موردنظر را با مدار واقعی تطبیق دهید. استفاده از یک نسخه ثابت از مدار حفاظتی برای تمام مدل‌های SSR روش مناسبی نیست.
جمع‌بندی؛ بهترین روش حفاظت از رله SSR چیست؟
حفاظت از رله SSR یک راهکار تک‌قطعه‌ای نیست.
فیوز برای محدود کردن اضافه‌جریان و حفاظت در برابر اتصال کوتاه استفاده می‌شود. MOV برای کنترل Surgeهای ولتاژی کاربرد دارد. Snubber می‌تواند Spike و dv/dt را در شرایط مناسب کاهش دهد. برای بارهای DC القایی نیز دیود هرزگرد یا مدار Clamp می‌تواند از خروجی SSR محافظت کند.
در کنار همه این موارد، مدیریت حرارت اهمیت زیادی دارد.
اگر با وجود رعایت اصول حفاظتی، عملکرد رله مشکوک باشد، تست رله SSR با مولتی‌متر می‌تواند برای بررسی اولیه وضعیت آن مفید باشد.
بنابراین برای انتخاب مدار حفاظتی رله SSR ابتدا نوع بار، جریان عادی، جریان هجومی و ولتاژ را مشخص کنید. سپس مشخصات SSR را بخوانید و بر اساس توصیه سازنده، فیوز و تجهیزات حفاظتی مناسب را انتخاب کنید.
سوالات متداول درباره حفاظت رله SSR
آیا رله SSR به فیوز نیاز دارد؟
در بسیاری از مدارهای SSR، حفاظت اضافه‌جریان و اتصال کوتاه ضروری است. نوع و مشخصات فیوز باید بر اساس مدل SSR، جریان بار و توصیه سازنده انتخاب شود.
چه فیوزی برای رله SSR مناسب است؟
در بسیاری از کاربردهای نیمه‌هادی، فیوزهای سریع یا مخصوص حفاظت نیمه‌هادی گزینه مناسبی هستند. انتخاب نهایی باید با توجه به I²t، جریان بار، جریان هجومی، ولتاژ و قدرت قطع انجام شود.
MOV در رله SSR چه کاری انجام می‌دهد؟
MOV برای محدود کردن اضافه‌ولتاژهای گذرا و Surge استفاده می‌شود. در SSRهای AC می‌توان در شرایط مناسب آن را موازی با خروجی قرار داد.
تفاوت MOV و Snubber چیست؟
MOV بیشتر برای محدود کردن Surge ولتاژی استفاده می‌شود. Snubber برای کنترل Spike، نوسانات و dv/dt کاربرد دارد.
آیا برای SSR خروجی DC می‌توان از دیود هرزگرد استفاده کرد؟
برای بارهای DC القایی، دیود هرزگرد یکی از روش‌های متداول کاهش Spike ولتاژی است. مشخصات دیود باید با ولتاژ و جریان مدار هماهنگ باشد.
آیا فیوز از SSR در برابر Surge محافظت می‌کند؟
خیر. فیوز عمدتاً برای اضافه‌جریان و اتصال کوتاه استفاده می‌شود. حفاظت در برابر Surge به تجهیزاتی مانند MOV، TVS یا مدارهای مناسب دیگر نیاز دارد.
