کلید اتوماتیک (MCCB) چیست؟ کاربرد و انواع
کلید اتوماتیک (MCCB) چیست؟
کلید اتوماتیک یا MCCB یکی از تجهیزات مهم در تابلو برق است که برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. این کلید نسبت به کلید مینیاتوری، ظرفیت جریان و قدرت قطع بالاتری دارد و بیشتر در تابلوهای صنعتی، تجاری و ساختمان‌های بزرگ دیده می‌شود.
عبارت MCCB مخفف Molded Case Circuit Breaker است و به معنی «کلید اتوماتیک کمپکت» است. بدنه این کلید از مواد عایق و مقاوم ساخته می‌شود تا بخش‌های داخلی در برابر ضربه، گردوغبار و شرایط کاری مختلف محافظت شوند.
کلید MCCB چگونه کار می‌کند؟

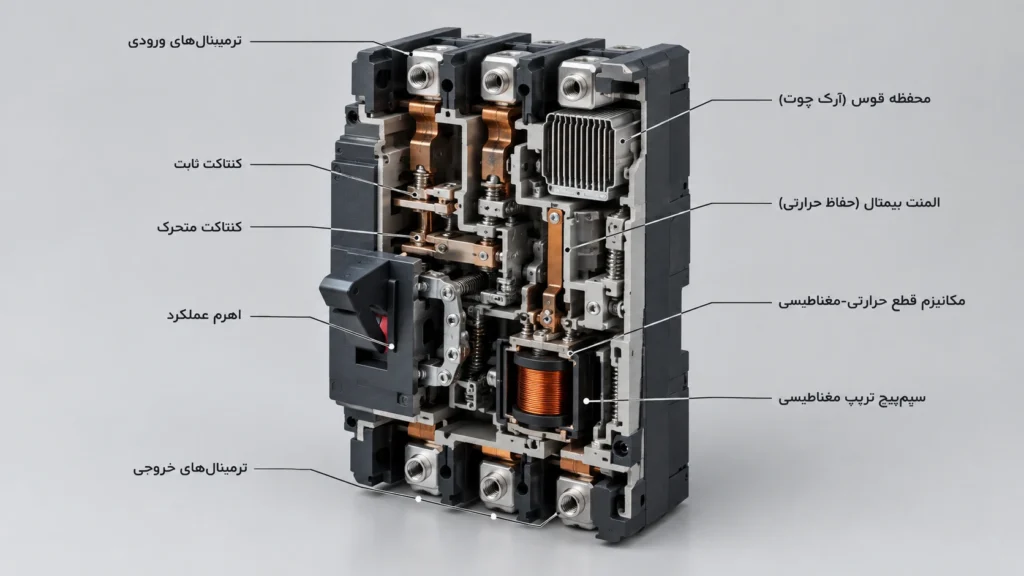

داخل کلید اتوماتیک، مکانیزم قطع، کنتاکت‌ها و واحد حفاظتی قرار دارد. این بخش‌ها جریان عبوری را کنترل می‌کنند و در صورت تشخیص وضعیت خطرناک، مدار را به‌سرعت قطع می‌کنند.
در مدل‌های معمولی، حفاظت اضافه‌بار با بخش حرارتی و حفاظت اتصال کوتاه با بخش مغناطیسی انجام می‌شود. اگر جریان برای مدت مشخصی بیشتر از مقدار مجاز باشد، بخش حرارتی عمل می‌کند. در زمان اتصال کوتاه هم بخش مغناطیسی تقریباً فوری مدار را قطع می‌کند.
برخی مدل‌های پیشرفته‌تر به تریپ یونیت الکترونیکی مجهز هستند. کاربر می‌تواند مقدار جریان قطع، زمان تأخیر و بعضی تنظیمات حفاظتی را در این مدل‌ها دقیق‌تر تنظیم کند.
کاربردهای کلید اتوماتیک MCCB
کلید اتوماتیک زمانی به کار می‌رود که جریان مدار بالا باشد یا حفاظت قابل تنظیم نیاز داشته باشیم. این کلید در بسیاری از پروژه‌های برق، نقش حفاظت اصلی یا حفاظت شاخه‌های مهم را بر عهده دارد.
- حفاظت ورودی تابلوهای برق صنعتی
- حفاظت موتورهای الکتریکی و تجهیزات سنگین
- حفاظت کابل‌های قدرت با سطح مقطع بالا
- استفاده در تابلوهای توزیع ساختمان‌های بزرگ
- حفاظت ژنراتورها، ترانسفورماتورها و UPS
- استفاده در مراکز تجاری، کارخانه‌ها و کارگاه‌ها
- حفاظت مدارهای DC در تجهیزات خاص و سیستم‌های انرژی
برای مثال، اگر جریان نامی یک خط تولید حدود ۲۵۰ آمپر باشد، استفاده از کلید مینیاتوری انتخاب مناسبی نیست. در چنین شرایطی معمولاً یک MCCB با جریان نامی مناسب و قدرت قطع کافی انتخاب می‌شود.
انواع کلید اتوماتیک MCCB

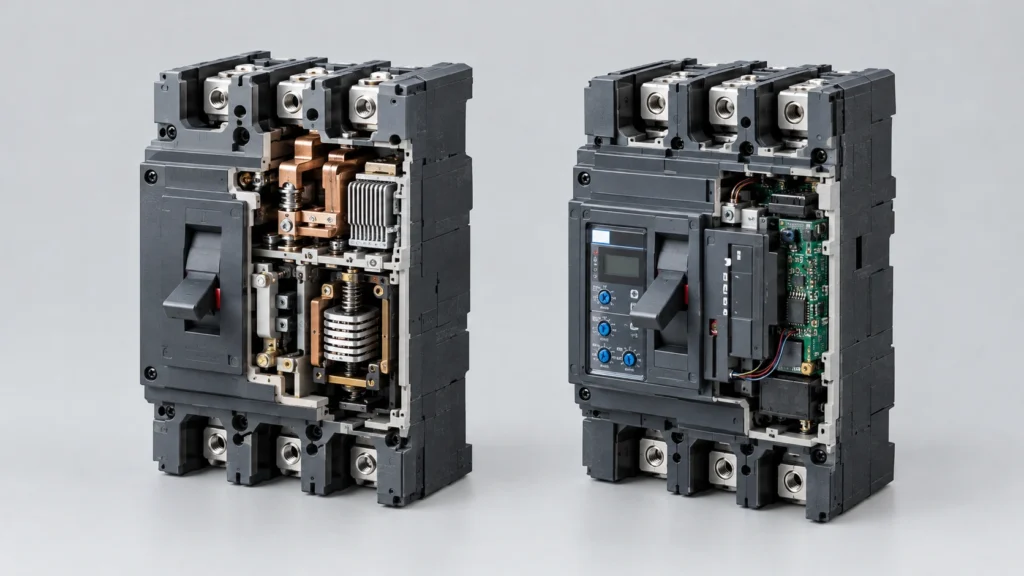

کلید اتوماتیک حرارتی مغناطیسی
این مدل یکی از پرکاربردترین انواع MCCB است. بخش حرارتی آن از مدار در برابر اضافه‌بار و بخش مغناطیسی از مدار در برابر اتصال کوتاه محافظت می‌کند.
کلیدهای حرارتی مغناطیسی معمولاً قیمت مناسب‌تری دارند و برای بسیاری از تابلوهای عمومی و صنعتی گزینه‌ای کاربردی هستند. البته تنظیمات آن‌ها نسبت به مدل‌های الکترونیکی محدودتر است.
کلید اتوماتیک الکترونیکی
در این نوع، یک واحد الکترونیکی جریان را به‌صورت دقیق بررسی می‌کند. امکان تنظیم جریان حرارتی، جریان اتصال کوتاه و زمان تأخیر، انعطاف‌پذیری بیشتری برای طراح تابلو ایجاد می‌کند. در پروژه‌هایی که تنظیم دقیق‌تر پارامترهای حفاظتی اهمیت دارد، بررسی کلیدهای اتوماتیک قابل تنظیم می‌تواند به مقایسه گزینه‌های موجود کمک کند. انتخاب نهایی باید با توجه به جریان بار، مشخصات کابل و جریان اتصال کوتاه انجام شود.
مدل‌های الکترونیکی برای پروژه‌هایی مناسب هستند که هماهنگی حفاظتی بین چند کلید اهمیت زیادی دارد. این مدل‌ها در تابلوهای اصلی کارخانه‌ها، مراکز داده و پروژه‌های حساس کاربرد بیشتری دارند.
کلید دو پل، سه پل و چهار پل
تعداد پل‌ها به نوع سیستم برق و نحوه قطع مدار بستگی دارد. کلید دوپل برای مدارهای تک‌فاز، کلید سه‌پل برای مدارهای سه‌فاز و کلید چهارپل برای مدارهای سه‌فاز به همراه نول استفاده می‌شود.
در بعضی پروژه‌ها لازم است نول هم‌زمان با فازها قطع شود. در این حالت، استفاده از MCCB چهارپل می‌تواند انتخاب مناسبی باشد؛ البته تصمیم نهایی باید بر اساس نقشه و سیستم ارت پروژه گرفته شود.
کلید ثابت، کشویی و قابل نصب روی پایه
کلیدهای ثابت مستقیماً داخل تابلو نصب می‌شوند و ساختار ساده‌تری دارند. این مدل‌ها برای تابلوهایی مناسب هستند که به خارج کردن سریع کلید در زمان تعمیرات نیاز ندارند. کلیدهای ثابت در بسیاری از تابلوهای توزیع استفاده می‌شوند و انتخاب آن‌ها به مشخصات مدار و شرایط نصب بستگی دارد. برای بررسی گزینه‌های موجود، می‌توان کلیدهای اتوماتیک ثابت را نیز با توجه به مشخصات فنی مقایسه کرد.
مدل‌های کشویی یا Draw-out امکان خارج کردن کلید از تابلو را بدون جدا کردن کامل اتصالات فراهم می‌کنند. این ویژگی در تابلوهای صنعتی مهم، اتاق‌های برق و پروژه‌هایی که توقف تجهیزات هزینه زیادی دارد، بسیار مفید است.
کلید اتوماتیک AC و DC
هر MCCB برای جریان AC و DC مناسب نیست. خاموش کردن قوس الکتریکی در مدار DC دشوارتر است؛ بنابراین باید کلیدی انتخاب شود که سازنده، استفاده از آن را برای ولتاژ و جریان DC تأیید کرده باشد.
استفاده از کلید AC در مدار DC می‌تواند خطرناک باشد و باعث باقی ماندن قوس الکتریکی و آسیب به تجهیزات شود. مشخصات درج‌شده روی بدنه و کاتالوگ سازنده را همیشه بررسی کنید.
مهم‌ترین مشخصات فنی MCCB
برای انتخاب درست کلید اتوماتیک، فقط توجه به جریان نامی کافی نیست. چند مشخصه فنی دیگر هم روی عملکرد و ایمنی مدار تأثیر مستقیم دارند.
- جریان نامی یا In: بیشترین جریانی که کلید در شرایط عادی تحمل می‌کند.
- ولتاژ نامی: ولتاژی که کلید برای کار در آن طراحی شده است.
- قدرت قطع یا Icu: بیشترین جریان اتصال کوتاهی که کلید می‌تواند قطع کند.
- قدرت قطع سرویس یا Ics: سطحی از قدرت قطع که کلید پس از عملکرد، امکان ادامه کار ایمن دارد.
- تعداد پل: تعداد مسیرهایی که هم‌زمان توسط کلید کنترل و قطع می‌شوند.
- نوع تریپ یونیت: حرارتی مغناطیسی یا الکترونیکی.
- قابلیت تنظیم: امکان تنظیم جریان و زمان عملکرد حفاظتی.
مقدار Icu باید از جریان اتصال کوتاه احتمالی در محل نصب بیشتر باشد. اگر این مقدار درست انتخاب نشود، کلید ممکن است هنگام خطا نتواند مدار را به‌طور ایمن قطع کند.
تفاوت کلید MCCB با MCB
MCB یا کلید مینیاتوری معمولاً برای مدارهای روشنایی و پریز با جریان‌های پایین استفاده می‌شود. MCCB برای جریان‌های بالاتر، تابلوهای اصلی و مدارهایی با نیاز حفاظتی بیشتر طراحی شده است.
- MCCB جریان نامی و قدرت قطع بالاتری نسبت به MCB دارد.
- بسیاری از مدل‌های MCCB امکان تنظیم جریان و زمان قطع دارند.
- ابعاد و قیمت MCCB معمولاً بیشتر از کلید مینیاتوری است.
- MCCB برای کابل‌ها و تجهیزات قدرت انتخاب مناسب‌تری است.
- MCB بیشتر در تابلوهای واحدهای مسکونی و مدارهای نهایی کاربرد دارد.
به زبان ساده، MCB برای حفاظت مدارهای سبک و MCCB برای حفاظت مدارهای قدرت و جریان‌های بالاتر استفاده می‌شود. انتخاب بین این دو باید بر اساس جریان، نوع بار و سطح اتصال کوتاه انجام شود.برای انتخاب کلید حفاظتی مناسب، علاوه بر نوع کلید باید جریان نامی مدار نیز بررسی شود. در مدارهای روشنایی و پریز، آشنایی با نحوه انتخاب آمپر کلید مینیاتوری به تعیین ظرفیت مناسب حفاظت کمک می‌کند.
راهنمای انتخاب کلید اتوماتیک
انتخاب MCCB باید با بررسی مشخصات واقعی مدار انجام شود. انتخاب کلیدی با جریان نامی خیلی بالا، حفاظت کابل را ضعیف می‌کند و انتخاب کلیدی با جریان پایین هم باعث قطع‌های مکرر می‌شود.
- جریان مصرفی و جریان راه‌اندازی بار را محاسبه کنید.
- سطح مقطع کابل و ظرفیت تحمل جریان آن را بررسی کنید.
- ولتاژ، تعداد فازها و فرکانس شبکه را مشخص کنید.
- جریان اتصال کوتاه احتمالی را به دست آورید.
- قدرت قطع MCCB را بالاتر از جریان اتصال کوتاه انتخاب کنید.
- تعداد پل‌ها و نیاز به قطع نول را مشخص کنید.
- نوع تریپ یونیت و قابلیت تنظیم را بر اساس کاربرد انتخاب کنید.
- فضای نصب، روش اتصال و تجهیزات جانبی را بررسی کنید.
برای نمونه، اگر جریان کاری یک مدار ۱۸۰ آمپر باشد، ممکن است کلید ۲۰۰ آمپر انتخاب شود؛ اما این انتخاب فقط زمانی درست است که کابل، دمای محیط، نوع بار و جریان اتصال کوتاه هم با آن هماهنگ باشند.

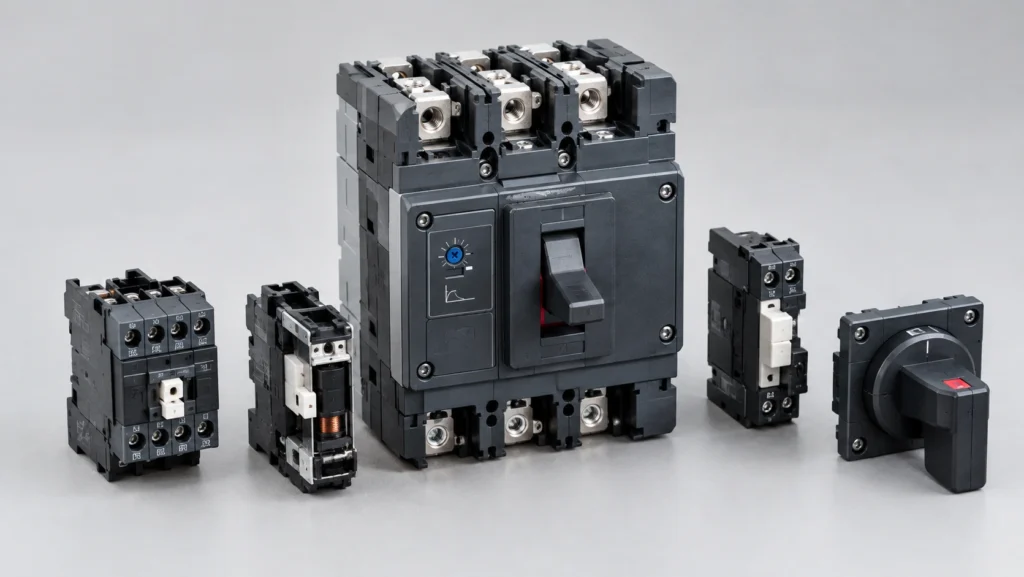

تجهیزات جانبی کلید MCCB
کلیدهای اتوماتیک قابلیت نصب تجهیزات جانبی مختلف را دارند. این تجهیزات امکانات کنترلی و حفاظتی بیشتری در اختیار کاربر قرار می‌دهند.
- کنتاکت کمکی برای نمایش وضعیت وصل یا قطع کلید
- کنتاکت خطا برای اعلام عملکرد حفاظتی
- بوبین قطع برای قطع کلید از راه دور
- بوبین وصل برای فرمان وصل الکتریکی
- آندر ولتاژ برای قطع کلید هنگام افت شدید ولتاژ
- دسته گردان و قفل مکانیکی برای افزایش ایمنی
با استفاده از این تجهیزات می‌توان MCCB را به سیستم مدیریت انرژی، تابلو کنترل یا مدار اضطراری متصل کرد. نصب لوازم جانبی باید مطابق نقشه سیم‌بندی همان برند و مدل انجام شود.
نکات مهم نصب و نگهداری MCCB
شل بودن اتصالات یکی از دلایل اصلی داغ شدن ترمینال‌ها و آسیب دیدن کلید اتوماتیک است. پیچ‌های ترمینال باید با گشتاور پیشنهادی سازنده سفت شوند.
در زمان سرویس، آثار سوختگی، تغییر رنگ، بوی غیرعادی و صدای جرقه را بررسی کنید. همچنین عملکرد مکانیکی کلید و سلامت تجهیزات جانبی باید به‌صورت دوره‌ای آزمایش شود.
هیچ‌وقت ظرفیت کلید را فقط بر اساس اندازه فیزیکی یا قیمت آن انتخاب نکنید. هماهنگی MCCB با کابل، بار، کلیدهای بالادست و پایین‌دست اهمیت زیادی دارد.
نکته مهم این است که MCCB معمولاً به‌تنهایی حفاظت نشتی جریان یا برق‌گرفتگی را انجام نمی‌دهد. برای این نوع حفاظت باید از کلید محافظ جان، رله نشتی یا تجهیزات اختصاصی استفاده شود.
جمع‌بندی
کلید اتوماتیک MCCB برای حفاظت مدارهای قدرت در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. جریان و قدرت قطع بالاتر، امکان تنظیم و قابلیت نصب تجهیزات جانبی، مهم‌ترین ویژگی‌های این کلید هستند.
برای انتخاب صحیح، جریان بار، مشخصات کابل، ولتاژ، تعداد پل، جریان اتصال کوتاه و نوع تریپ یونیت را هم‌زمان بررسی کنید. در مدارهای صنعتی و تابلوهای اصلی، نصب و تنظیم MCCB باید توسط فرد متخصص انجام شود.
سوالات متداول
کلید اتوماتیک MCCB برای چه کاری استفاده می‌شود؟
MCCB برای حفاظت مدارهای جریان بالا در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. این کلید معمولاً در تابلوهای صنعتی، تابلوهای اصلی ساختمان، موتورخانه‌ها و مدارهای قدرت نصب می‌شود.
تفاوت MCCB و MCB چیست؟
MCCB ظرفیت جریان و قدرت قطع بیشتری دارد و در بسیاری از مدل‌ها می‌توان تنظیمات حفاظتی آن را تغییر داد. MCB بیشتر برای مدارهای سبک مانند روشنایی و پریز در ساختمان‌ها استفاده می‌شود.
آیا کلید MCCB از برق‌گرفتگی جلوگیری می‌کند؟
خیر، وظیفه اصلی MCCB حفاظت در برابر اضافه‌بار و اتصال کوتاه است. برای حفاظت در برابر نشتی جریان و برق‌گرفتگی باید از کلید محافظ جان یا رله نشتی مناسب استفاده کنید.
چطور جریان نامی MCCB را انتخاب کنیم؟
جریان نامی باید با جریان مصرفی، ظرفیت کابل و شرایط نصب هماهنگ باشد. انتخاب کلید با جریان بسیار بالاتر از ظرفیت کابل می‌تواند باعث شود کابل در زمان اضافه‌بار به‌درستی محافظت نشود.
قدرت قطع MCCB یعنی چه؟
قدرت قطع نشان می‌دهد کلید در زمان اتصال کوتاه، حداکثر چه جریانی را می‌تواند به‌صورت ایمن قطع کند. این مقدار باید از جریان اتصال کوتاه احتمالی محل نصب بیشتر باشد.
آیا MCCB قابل تنظیم است؟
برخی مدل‌های MCCB حرارتی مغناطیسی تنظیمات محدودی دارند، اما مدل‌های الکترونیکی معمولاً امکان تنظیم دقیق‌تر جریان و زمان عملکرد را فراهم می‌کنند. نوع تنظیمات به طراحی و کاتالوگ سازنده بستگی دارد.
آیا می‌توان از MCCB در مدار DC استفاده کرد؟
فقط زمانی می‌توان از MCCB در مدار DC استفاده کرد که سازنده، کلید را برای ولتاژ و جریان مستقیم تأیید کرده باشد. کلیدهای مخصوص AC ممکن است توانایی خاموش کردن قوس الکتریکی DC را نداشته باشند.
