کلید حرارتی چیست؟ تفاوت با کلید مینیاتوری

اگر با تابلو برق، موتورهای صنعتی یا تجهیزات کارگاهی سروکار داشته باشید، احتمالا نام «کلید حرارتی» را زیاد شنیده‌اید. این تجهیز فقط برای قطع و وصل برق استفاده نمی‌شود؛ بلکه از موتور در برابر اضافه‌بار و اتصال کوتاه هم محافظت می‌کند. شناخت تفاوت کلید حرارتی با کلید مینیاتوری کمک می‌کند برای هر مدار، حفاظت مناسب‌تری انتخاب کنید و جلوی آسیب‌های پرهزینه را بگیرید.

کلید حرارتی چیست؟

کلید حرارتی که با نام کلید محافظ موتور یا MPCB هم شناخته می‌شود، یک تجهیز حفاظتی برای موتورهای الکتریکی است. این کلید در مسیر تغذیه موتور قرار می‌گیرد و هنگام بروز جریان بیش از حد، مدار را قطع می‌کند.

اضافه‌بار معمولا زمانی اتفاق می‌افتد که موتور بیشتر از ظرفیت عادی خود کار کند. گیر کردن شفت، سنگین شدن بار مکانیکی، کاهش ولتاژ، خرابی بلبرینگ یا انتخاب نادرست موتور می‌تواند باعث افزایش جریان شود. اگر این وضعیت ادامه پیدا کند، سیم‌پیچ موتور بیش از حد گرم می‌شود و احتمال سوختن آن بالا می‌رود.

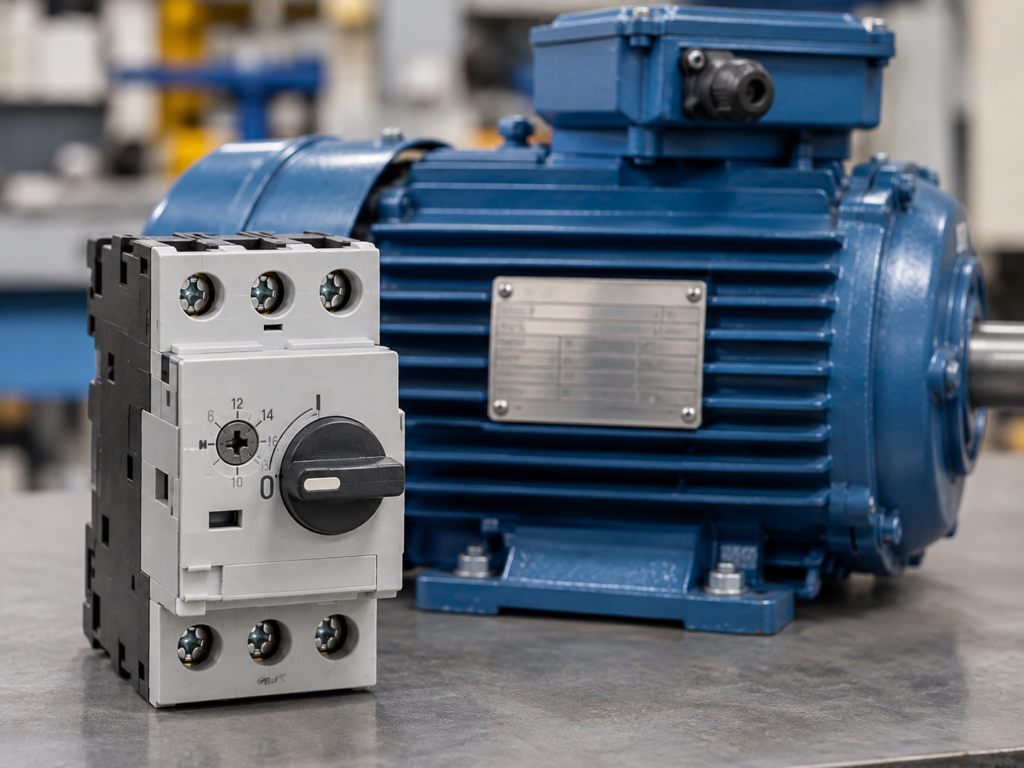

کلید حرارتی معمولا امکان تنظیم جریان را دارد. کاربر می‌تواند محدوده جریان کلید را با جریان نامی موتور هماهنگ کند تا حفاظت دقیق‌تری ایجاد شود. بعضی مدل‌ها علاوه بر حفاظت در برابر اضافه‌بار، در زمان اتصال کوتاه نیز مدار را قطع می‌کنند.

اجزای اصلی کلید حرارتی

ساختار کلید حرارتی از چند بخش مهم تشکیل می‌شود. هر بخش وظیفه مشخصی در تشخیص خطا و قطع جریان دارد.

• رله حرارتی: افزایش تدریجی جریان و گرم شدن بیش از حد مدار را تشخیص می‌دهد.
• رله مغناطیسی: در زمان اتصال کوتاه، واکنش سریعی نشان می‌دهد و مدار را قطع می‌کند.
• پیچ تنظیم جریان: برای هماهنگ کردن مقدار حفاظتی کلید با جریان نامی موتور استفاده می‌شود.
• دسته قطع و وصل: امکان کنترل دستی مدار را فراهم می‌کند.
• ترمینال‌های ورودی و خروجی: محل اتصال سیم‌های تغذیه و مدار موتور هستند.

در برخی تابلوها، کلید حرارتی در کنار کنتاکتور نصب می‌شود. کلید حرارتی وظیفه حفاظت را بر عهده دارد و کنتاکتور برای قطع و وصل کردن موتور از راه دور یا به شکل اتوماتیک استفاده می‌شود.

کلید حرارتی چه کاربردی دارد؟

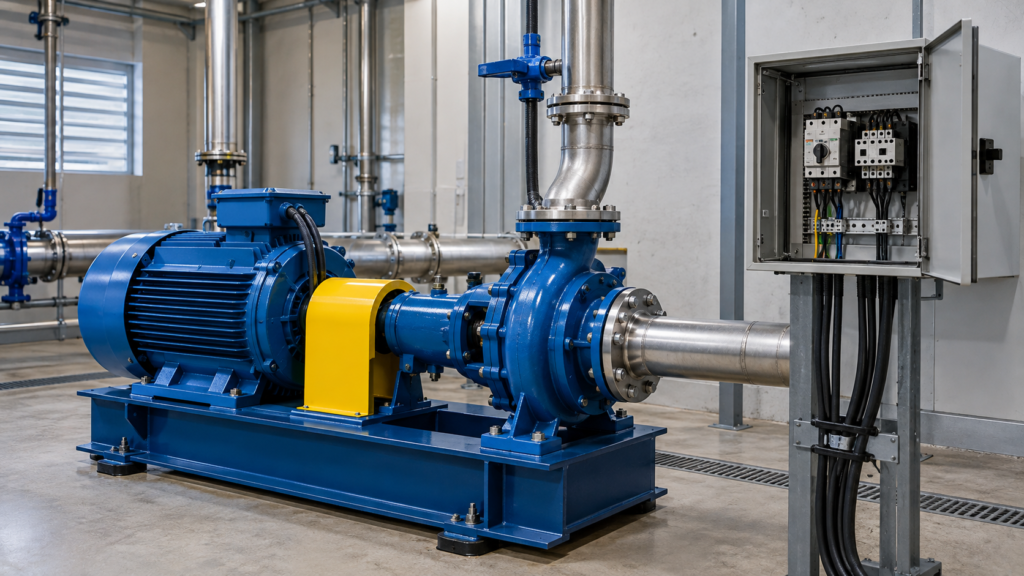

این کلید بیشتر در مدار موتورهای تک‌فاز و سه‌فاز به کار می‌رود. پمپ آب، کمپرسور، فن صنعتی، نوار نقاله، دستگاه‌های CNC، ماشین‌آلات تولیدی و سیستم‌های تهویه از جمله تجهیزاتی هستند که به حفاظت موتور نیاز دارند.

مهم‌ترین کاربردهای کلید حرارتی شامل موارد زیر است:

• محافظت از موتور در برابر اضافه‌بار
• قطع مدار هنگام اتصال کوتاه
• جلوگیری از افزایش دمای سیم‌پیچ موتور
• قطع دستی برق موتور برای تعمیر و سرویس
• محافظت در برابر برخی خطاهای ناشی از افزایش جریان
• امکان هماهنگی با کنتاکتور و تجهیزات کنترلی

برای شناخت تفاوت عملکرد کنتاکتور و رله و آشنایی با کاربرد هرکدام در مدارهای فرمان، مقاله تفاوت کنتاکتور و رله را نیز مطالعه کنید.

در موتورهای سه‌فاز، استفاده از تجهیزات حفاظتی مناسب اهمیت بیشتری دارد. قطع شدن یکی از فازها یا نامتعادل شدن جریان فازها می‌تواند به موتور فشار وارد کند. با این حال، برای حفاظت کامل در برابر همه خطاها باید مشخصات کلید و تجهیزات جانبی با نوع موتور و مدار هماهنگ باشد.

تفاوت کلید حرارتی با کلید مینیاتوری

کلید مینیاتوری یا MCB بیشتر برای حفاظت مدارهای روشنایی، پریزها و تجهیزات عمومی ساختمان استفاده می‌شود. این کلید معمولا بر اساس جریان مشخصی انتخاب می‌شود و امکان تنظیم دقیق جریان آن وجود ندارد.

اگر می‌خواهید با ساختار، نحوه عملکرد و کاربردهای این تجهیز بیشتر آشنا شوید، مقاله کلید مینیاتوری چیست؟ را مطالعه کنید.

در مقابل، کلید حرارتی به طور اختصاصی برای حفاظت موتور طراحی شده است. مهم‌ترین تفاوت این دو تجهیز در نوع کاربرد، قابلیت تنظیم جریان و نحوه واکنش به شرایط کاری موتور دیده می‌شود.

تفاوت در کاربرد

کلید مینیاتوری برای محافظت از سیم‌کشی و مدارهای عمومی مناسب است. برای مثال، می‌توان از آن برای مدار روشنایی یا پریزهای یک واحد مسکونی استفاده کرد.

کلید حرارتی برای موتور انتخاب می‌شود. این کلید به دلیل شناخت بهتر رفتار موتور هنگام راه‌اندازی، گزینه مناسب‌تری برای مدار پمپ، فن یا کمپرسور است.

تفاوت در تنظیم جریان

بیشتر کلیدهای مینیاتوری جریان ثابتی دارند. یعنی یک کلید 16 آمپر، در محدوده مشخصی عمل می‌کند و کاربر نمی‌تواند مقدار آن را مانند کلید حرارتی تنظیم کند.

کلید حرارتی معمولا یک بازه تنظیمی دارد. اگر جریان نامی موتور 6 آمپر باشد، باید کلیدی انتخاب شود که محدوده تنظیم آن این مقدار را پوشش دهد. سپس تنظیم کلید با توجه به اطلاعات پلاک موتور انجام می‌شود.

برای آشنایی با نحوه انتخاب جریان نامی کلید مینیاتوری و معیارهای تعیین آمپر مناسب، مقاله آمپر کلید مینیاتوری را مطالعه کنید.

تفاوت در حفاظت از موتور

جریان راه‌اندازی موتور برای چند لحظه بیشتر از جریان عادی آن است. کلید حرارتی برای تحمل این جریان اولیه طراحی می‌شود و بدون دلیل موتور را در لحظه راه‌اندازی قطع نمی‌کند.

کلید مینیاتوری ممکن است برای برخی موتورهای کوچک مناسب باشد، اما همیشه بهترین انتخاب نیست. انتخاب تیپ نامناسب می‌تواند باعث قطع مکرر هنگام روشن شدن موتور یا کاهش سطح حفاظت شود.

تفاوت در نصب و عملکرد

کلید حرارتی در بسیاری از مدارهای صنعتی همراه با کنتاکتور و رله کنترل نصب می‌شود. این ترکیب امکان راه‌اندازی، توقف، حفاظت و کنترل موتور را فراهم می‌کند.

کلید مینیاتوری معمولا به تنهایی در تابلو برق نصب می‌شود و برای مدارهای ساده عملکرد قابل قبولی دارد. البته در برخی پروژه‌ها می‌توان از هر دو تجهیز در بخش‌های مختلف مدار استفاده کرد.

آیا کلید حرارتی جایگزین کلید مینیاتوری است؟

خیر، این دو کلید همیشه جایگزین یکدیگر نیستند. هر کدام برای هدف متفاوتی طراحی شده‌اند. کلید حرارتی برای حفاظت اختصاصی موتور عملکرد مناسب‌تری دارد، در حالی که کلید مینیاتوری برای حفاظت عمومی مدار و سیم‌کشی کاربرد دارد.

در یک تابلو ممکن است کلید مینیاتوری برای حفاظت ورودی یا مدارهای جانبی نصب شود و کلید حرارتی برای حفاظت مستقیم موتور مورد استفاده قرار بگیرد. انتخاب نهایی به نوع موتور، جریان مصرفی، توان، روش راه‌اندازی و شرایط کاری بستگی دارد.

راهنمای انتخاب کلید حرارتی

انتخاب کلید حرارتی فقط بر اساس توان موتور انجام نمی‌شود. برای انتخاب دقیق، اطلاعات پلاک موتور و شرایط واقعی کار را بررسی کنید.

1. جریان نامی موتور را از روی پلاک آن بخوانید.
2. کلیدی انتخاب کنید که محدوده تنظیم آن جریان نامی موتور را پوشش دهد.
3. تعداد فازها و ولتاژ کاری موتور را بررسی کنید.
4. ظرفیت قطع کلید را با سطح اتصال کوتاه احتمالی مدار هماهنگ کنید.
5. نوع راه‌اندازی موتور، مانند مستقیم، ستاره مثلث یا سافت‌استارتر را در نظر بگیرید.
6. کیفیت، برند، استاندارد و قابلیت نصب تجهیزات جانبی را بررسی کنید.

می توانید برای بررسی مدل‌های مختلف و انتخاب محصول متناسب با جریان نامی موتور خود، انواع کلید حرارتی موجود در نور و نیرو را مشاهده و مشخصات آن‌ها را مقایسه کنید.

برای نمونه، اگر جریان پلاک یک موتور سه‌فاز حدود 5 آمپر باشد، نباید کلیدی انتخاب کنید که محدوده تنظیم آن از 8 آمپر شروع می‌شود. چنین کلیدی نمی‌تواند حفاظت دقیقی برای موتور ایجاد کند.

نکات مهم در نصب و تنظیم کلید حرارتی

تنظیم جریان کلید حرارتی باید با جریان درج‌شده روی پلاک موتور انجام شود، نه صرفا بر اساس حدس یا توان موتور. افزایش بی‌دلیل مقدار تنظیم باعث می‌شود موتور دیرتر از حالت ایمن خارج شود.

اتصالات ورودی و خروجی را محکم کنید و سطح مقطع سیم‌ها را متناسب با جریان مدار انتخاب کنید. شل بودن ترمینال‌ها می‌تواند باعث داغ شدن محل اتصال و ایجاد خطا شود.

بعد از نصب، عملکرد کلید را در شرایط واقعی بررسی کنید. اگر کلید هنگام روشن شدن موتور مرتب قطع می‌کند، دلایلی مانند تنظیم نادرست، افت ولتاژ، گیر مکانیکی، خرابی موتور یا انتخاب اشتباه کلید را بررسی کنید.

هرگونه تغییر در سیم‌کشی تابلو برق باید توسط فرد متخصص انجام شود. قطع برق پیش از کار، استفاده از ابزار عایق و بررسی نبود ولتاژ، از اصول پایه ایمنی هستند.

جمع‌بندی

کلید حرارتی یک محافظ تخصصی برای موتورهای الکتریکی است که در برابر اضافه‌بار و اتصال کوتاه از مدار حفاظت می‌کند. قابلیت تنظیم جریان و سازگاری با شرایط راه‌اندازی موتور، مهم‌ترین مزیت آن نسبت به کلید مینیاتوری است.

کلید مینیاتوری برای مدارهای عمومی مناسب است، اما برای حفاظت دقیق موتور باید مشخصات کلید حرارتی با جریان، توان و نوع کار موتور هماهنگ شود. انتخاب درست و تنظیم اصولی این تجهیز، عمر موتور را افزایش می‌دهد و هزینه تعمیرات را کاهش می‌دهد.

سوالات متداول

آیا کلید حرارتی فقط برای موتور سه‌فاز استفاده می‌شود؟

خیر. کلید حرارتی برای موتورهای تک‌فاز و سه‌فاز تولید می‌شود. هنگام خرید باید تعداد فاز، ولتاژ و جریان موتور را با مشخصات کلید مطابقت دهید.

آیا کلید حرارتی از موتور در برابر سوختن سیم‌پیچ محافظت می‌کند؟

کلید حرارتی با قطع مدار هنگام اضافه‌بار و افزایش جریان، احتمال داغ شدن و سوختن سیم‌پیچ را کاهش می‌دهد. با این حال، برای حفاظت کامل باید وضعیت موتور، تهویه، کابل‌ها و سایر تجهیزات نیز بررسی شود.

تنظیم کلید حرارتی روی چه مقداری انجام می‌شود؟

معمولا تنظیم کلید بر اساس جریان نامی درج‌شده روی پلاک موتور انجام می‌شود. این کار باید با توجه به شرایط کاری و دستورالعمل سازنده انجام شود و بهتر است تکنسین برق آن را بررسی کند.

تفاوت کلید حرارتی و رله اضافه‌بار چیست؟

کلید حرارتی معمولا حفاظت اضافه‌بار و اتصال کوتاه را در یک تجهیز ارائه می‌دهد. رله اضافه‌بار بیشتر برای تشخیص اضافه‌بار موتور استفاده می‌شود و معمولا همراه با کنتاکتور نصب می‌شود؛ بنابراین برای حفاظت اتصال کوتاه به تجهیز دیگری نیاز دارد.

آیا برای پمپ آب می‌توان از کلید مینیاتوری استفاده کرد؟

برای پمپ‌های کوچک ممکن است کلید مینیاتوری در بخش ورودی مدار استفاده شود، اما حفاظت اختصاصی موتور معمولا با کلید حرارتی یا ترکیب مناسب رله اضافه‌بار و کنتاکتور انجام می‌شود. انتخاب نهایی به توان و جریان پمپ بستگی دارد.
